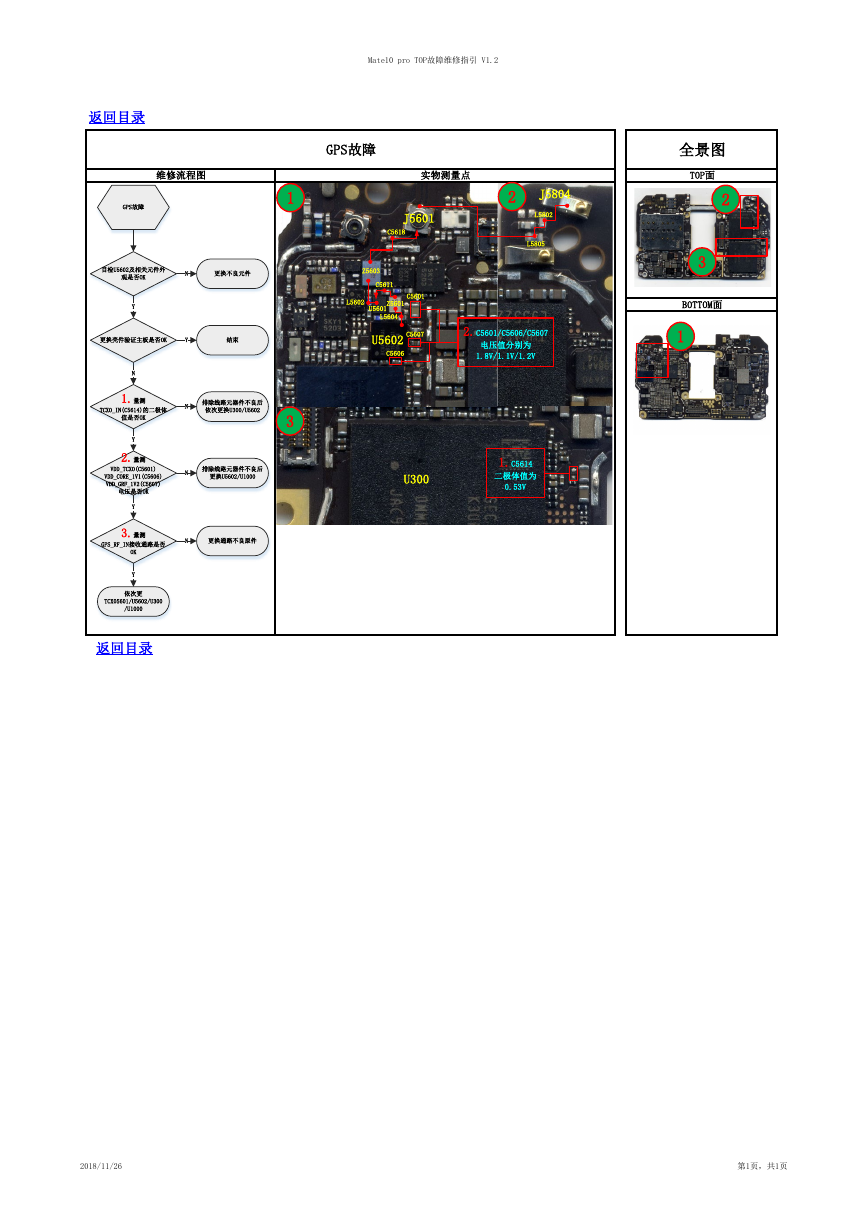

Mate10 pro TOP故障维修指引 V1.2 返回目录 GPS故障 维修流程图 实物测量点 GPS故障 1 2 J5804 L5802 L5805 2.C5601/C5606/C5607 电压值分别为 1.8V/1.1V/1.2V 全景图 TOP面 2 3 BOTTOM面 1 J5601 C5618 Z5603 C5611 C5601 L5602 Z5601 U5601 L5604 U5602 C5607 C5606 U300 1.C5614 二极体值为 0.53V 目检U5602及相关元件外 观是否OK N 更换不良元件 Y 更换壳件验证主板是否OK Y 结束 N N 排除线路元器件不良后 依次更换U300/U5602 3 排除线路元器件不良后 更换U5602/U1000 N 更换通路不良原件 N 1.量测 TCXO_IN(C5614)的二极体 值是否OK Y 2.量测 VDD_TCXO(C5601) VDD_CORE_1V1(C5606) VDD_GRF_1V2(C5607) 电压是否OK Y 3.量测 GPS_RF_IN接收通路是否 OK Y 依次更 TCX05601/U5602/U300 /U1000 返回目录 2018/11/26 第1页，共1页
