注意：晶振使用 11.0592MHz 波特率 9600 /******************************************************************** * 文件名：串口接收试验.c * 描述 : 该程序从串口接收数据，通过 LCD 显示数据。在 LCD 的第一行显示出来, 当数据过多时（超过 16 个字符），LCD 第一行将会被覆盖。该试验使用的晶振是 11.0592,如果使用 12M 晶振，会出现串口接收不正常的情况。原因是用 12M 晶振，波特率 9600 时的误差率达 8%。 ***********************************************************************/ #include #include #define uchar unsigned char #define uint unsigned int /*LED_Buffer[16]用来存储串口发送的数据，com_dat 用来记录串口发送的个数*/ uchar LED_Buffer[16], *q, com_dat; //从串口接收的数据 //这三个引脚参考资料 sbit E=P2^7; sbit RW=P2^6; sbit RS=P2^5; //1602 数据/命令选择引脚 //1602 使能引脚 //1602 读写引脚 /******************************************************************** * 名称 : Delay(uint del) * 功能 : 延时 10ms * del * 输入 : 无 * 输出 : 无 ***********************************************************************/ void Delay(uint del) { uint i,j; for(i=0; i

* 功能 : 延时,延时时间大概为 140US。 * 输入 : 无 * 输出 : 无 ***********************************************************************/ void delay() { int i,j; for(i=0; i<=10; i++) for(j=0; j<=2; j++) ; } /******************************************************************** * 名称 : Convert(uchar In_Date) * 功能 : 因为电路设计时，P0.0--P0.7 接法刚好了资料中的相反，所以设计该函数。 * 输入 : 1602 资料上的值 * 输出 : 送到 1602 的值 ***********************************************************************/ uchar Convert(uchar In_Date) { uchar i, Out_Date = 0, temp = 0; for(i=0; i<8; i++) { temp = (In_Date >> i) & 0x01; Out_Date |= (temp << (7 - i)); } return Out_Date; } /******************************************************************** * 名称 : enable(uchar del) * 功能 : 1602 命令函数 * 输入 : 输入的命令值 * 输出 : 无 ***********************************************************************/ void enable(uchar del) { P0 = Convert(del); RS = 0; RW = 0; E = 0; delay(); E = 1;

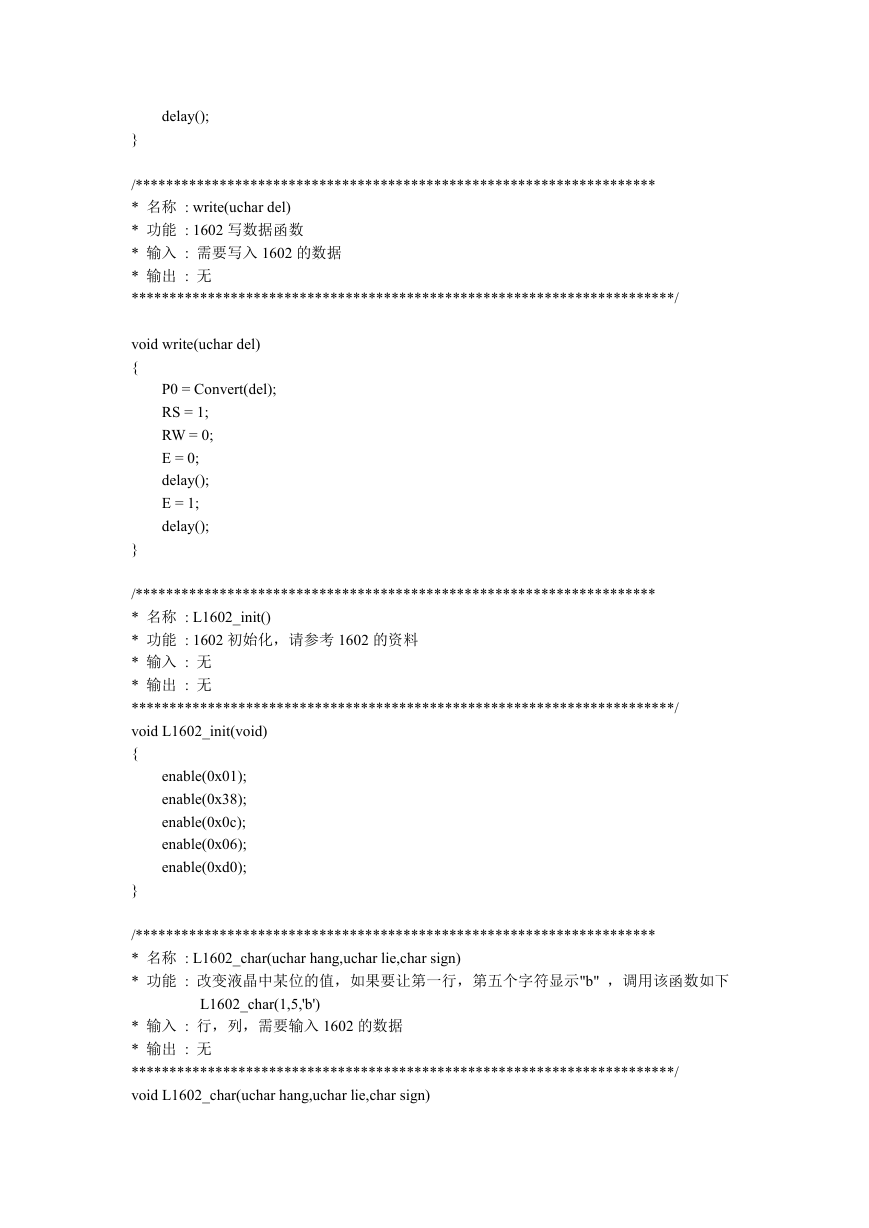

delay(); } /******************************************************************** * 名称 : write(uchar del) * 功能 : 1602 写数据函数 * 输入 : 需要写入 1602 的数据 * 输出 : 无 ***********************************************************************/ void write(uchar del) { P0 = Convert(del); RS = 1; RW = 0; E = 0; delay(); E = 1; delay(); } /******************************************************************** * 名称 : L1602_init() * 功能 : 1602 初始化，请参考 1602 的资料 * 输入 : 无 * 输出 : 无 ***********************************************************************/ void L1602_init(void) { enable(0x01); enable(0x38); enable(0x0c); enable(0x06); enable(0xd0); } /******************************************************************** * 名称 : L1602_char(uchar hang,uchar lie,char sign) * 功能 : 改变液晶中某位的值，如果要让第一行，第五个字符显示"b" ，调用该函数如下 L1602_char(1,5,'b') * 输入 : 行，列，需要输入 1602 的数据 * 输出 : 无 ***********************************************************************/ void L1602_char(uchar hang,uchar lie,char sign)

{ } uchar a; if(hang == 1) a = 0x80; if(hang == 2) a = 0xc0; a = a + lie - 1; enable(a); write(sign); /******************************************************************** * 名称 : L1602_string(uchar hang,uchar lie,uchar *p) * 功能 : 改变液晶中某位的值，如果要让第一行，第五个字符开始显示"ab cd ef" ，调用该函数如下 L1602_string(1,5,"ab cd ef;") * 输入 : 行，列，需要输入 1602 的数据 * 输出 : 无 ***********************************************************************/ void L1602_string(uchar hang,uchar lie,uchar *p) { uchar a; if(hang == 1) a = 0x80; if(hang == 2) a = 0xc0; a = a + lie - 1; enable(a); while(1) { if(*p == '\0') break; write(*p); p++; } } /******************************************************************** * 名称 : Com_Int() * 功能 : 串口中断子函数 * 输入 : 无 * 输出 : 无 ***********************************************************************/ void Com_Int(void) interrupt 4 { EA = 0; if(RI == 1) { //当硬件接收到一个数据时，RI 会置位 LED_Buffer[com_dat] = SBUF; //把从串口读出的数存到数组

RI = 0; com_dat++; if(com_dat == 16) com_dat = 0; //当 com_dat = 16 时，清 0，防止数组溢出 } EA = 1; } /******************************************************************** * 名称 : Com_Init() * 功能 : 串口初始化，晶振 11.0592,波特率 9600，使能了串口中断 * 输入 : 无 * 输出 : 无 ***********************************************************************/ void Com_Init(void) { //定时器工作在定时器 1 的方式 2 //不倍频 //串口工作在方式 1，并且启动串行接收 //设置波特率 9600 //启动定时器 1 TMOD = 0x20; PCON = 0x00; SCON = 0x50; TH1 = 0xFd; TL1 = 0xFd; TR1 = 1; ES = 1; EA = 1; //开串口中断 //开总中断 } /******************************************************************** * 名称 : Main() * 功能 : 主函数 * 输入 : 无 * 输出 : 无 ***********************************************************************/ void Main() { uchar i = 0, com_dat = 0; L1602_init(); Delay(100); Com_Init(); P2 = 0x00; while(1) { q = LED_Buffer; L1602_string(1,1,q); com_dat = 0; Delay(100);

} }
