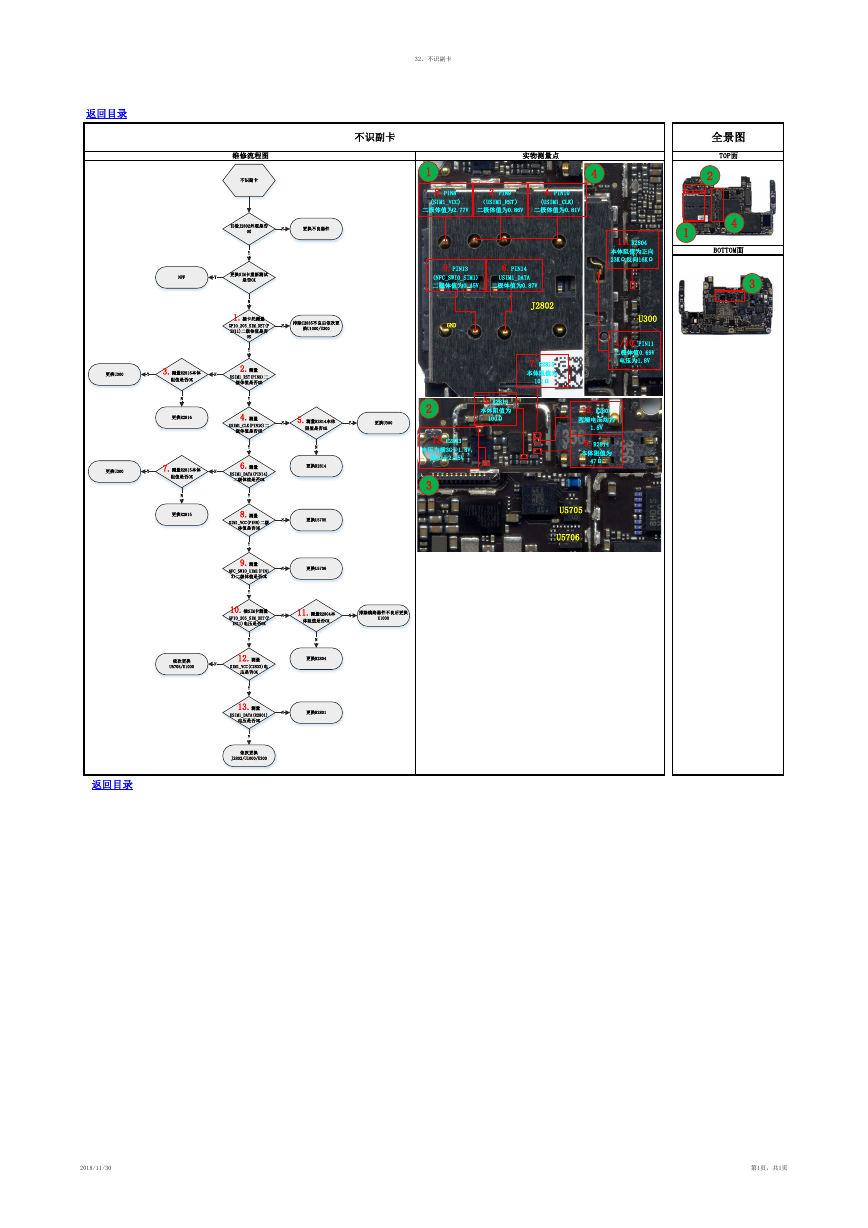

返回目录 32、不识副卡 不识副卡 维修流程图 不识副卡 目检J2802外观是否 OK Y N 更换不良器件 1 实物测量点 4 8.PIN8 (SIM1_VCC) 二极体值为2.77V 2.PIN9 4.PIN10 （USIM1_RST） 二极体值为0.86V (USIM1_CLK) 二极体值为0.81V NFF Y 更换SIM卡重新测试 是否OK 9.PIN13 (NFC_SWI0_SIM1) 二极体值为0.45V 6.PIN14 USIM1_DATA 二极体值为0.87V 全景图 TOP面 2 1 4 BOTTOM面 3 11.R2804 本体阻值为正向 23KΩ反向16KΩ U300 1/10.PIN11 二极体值0.69V 电压为1.8V N 1.插卡托测量 GPIO_205_SIM_DET(P IN11)二级体值是否 OK Y 2.测量 USIM1_RST(PIN9)二 级体值是否OK Y 4.测量 USIM1_CLK(PIN10)二 级体值是否OK Y 6.测量 USIM1_DATA(PIN14) 二级体值是否OK N N 更换U300 Y 3.测量R2816本体 阻值是否OK N 更换R2816 更换U300 Y 7.测量R2815本体 阻值是否OK N Y 更换R2815 8.测量 SIM1_VCC(PIN8)二级 体值是否OK Y 9.测量 NFC_SWIO_UIM1(PIN1 3)二级体值是否OK Y 10.插SIM卡测量 GPIO_205_SIM_DET(P IN11)电压是否OK N 排除C2835不良后依次更 换U1000/U300 GND J2802 7.R2815 本体阻值为 101Ω 2 3.R2816 本体阻值为 100Ω 12.C2833 电压为插3G卡1.8V， 插4G卡2.95V 3 13.R2801 两端电压均为 1.8V 5.R2814 本体阻值为 47Ω U5705 U5706 N N N N 5.测量R2814本体 阻值是否OK Y 更换U300 N 更换R2814 更换U5705 更换U5706 11.测量R2804本 体阻值是否OK N 排除线路器件不良后更换 U1000 依次更换 U5705/U1000 N Y N 更换R2804 N 更换R2801 12.测量 SIM1_VCC(C2833)电 压是否OK Y 13.测量 USIM1_DATA(R2801) 电压是否OK Y 依次更换 J2802/U1000/U300 返回目录 2018/11/30 第1页，共1页
