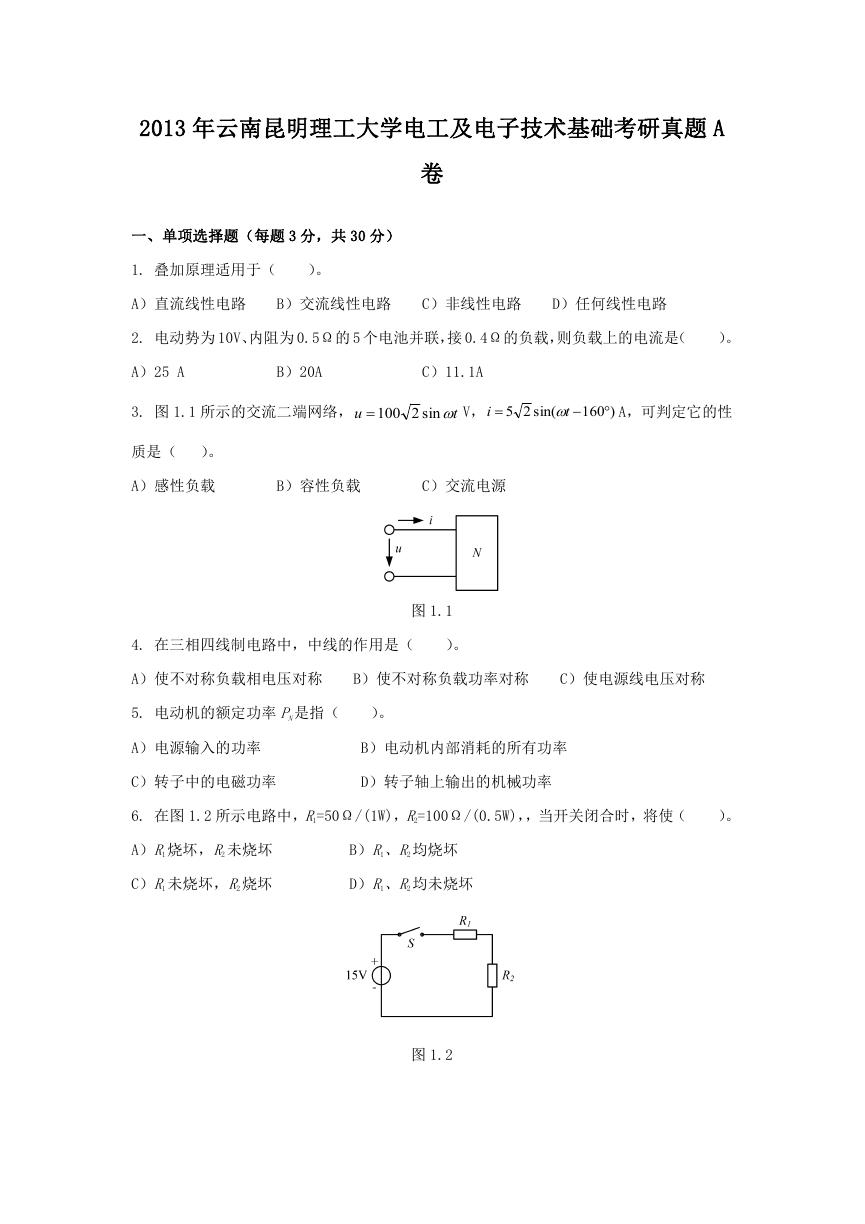

2013 年云南昆明理工大学电工及电子技术基础考研真题 A 卷一、单项选择题（每题 3 分，共 30 分） 1. 叠加原理适用于（）。 A）直流线性电路 B）交流线性电路 C）非线性电路 D）任何线性电路 2. 电动势为 10V、内阻为 0.5Ω的 5 个电池并联，接 0.4Ω的负载，则负载上的电流是（）。 A）25 A B）20A C）11.1A 3. 图 1.1 所示的交流二端网络， u  100 sin2 t V， i  25 sin( t   ) 160  A，可判定它的性质是（）。 A）感性负载 B）容性负载 C）交流电源 4. 在三相四线制电路中，中线的作用是（）。图 1.1 A）使不对称负载相电压对称 B）使不对称负载功率对称 C）使电源线电压对称 5. 电动机的额定功率 PN是指（）。 A）电源输入的功率 B）电动机内部消耗的所有功率 C）转子中的电磁功率 D）转子轴上输出的机械功率 6. 在图 1.2 所示电路中，R1=50Ω/(1W)，R2=100Ω/(0.5W)，，当开关闭合时，将使（）。 A）R1 烧坏，R2 未烧坏 B）R1、R2 均烧坏 C）R1 未烧坏，R2 烧坏 D）R1、R2 均未烧坏图 1.2

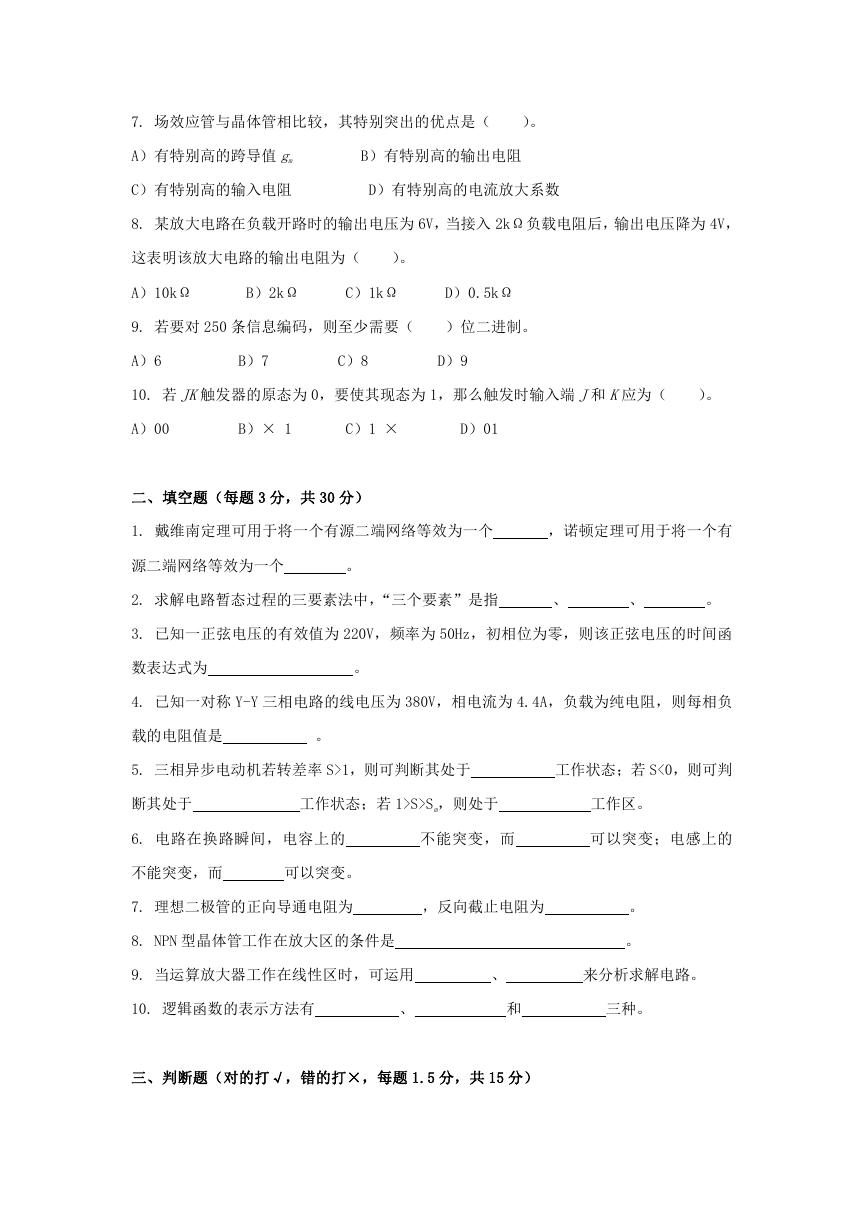

7. 场效应管与晶体管相比较，其特别突出的优点是（）。 A）有特别高的跨导值 gm B）有特别高的输出电阻 C）有特别高的输入电阻 D）有特别高的电流放大系数 8. 某放大电路在负载开路时的输出电压为 6V，当接入 2kΩ负载电阻后，输出电压降为 4V，这表明该放大电路的输出电阻为（）。 A）10kΩ B）2kΩ C）1kΩ D）0.5kΩ 9. 若要对 250 条信息编码，则至少需要（）位二进制。 A）6 B）7 C）8 D）9 10. 若 JK触发器的原态为 0，要使其现态为 1，那么触发时输入端 J和 K应为（）。 A）00 B）× 1 C）1 × D）01 二、填空题（每题 3 分，共 30 分） 1. 戴维南定理可用于将一个有源二端网络等效为一个，诺顿定理可用于将一个有源二端网络等效为一个。 2. 求解电路暂态过程的三要素法中，“三个要素”是指、、。 3. 已知一正弦电压的有效值为 220V，频率为 50Hz，初相位为零，则该正弦电压的时间函数表达式为。 4. 已知一对称 Y-Y 三相电路的线电压为 380V，相电流为 4.4A，负载为纯电阻，则每相负载的电阻值是。 5. 三相异步电动机若转差率 S>1，则可判断其处于工作状态；若 S<0，则可判断其处于工作状态；若 1>S>Sm，则处于工作区。 6. 电路在换路瞬间，电容上的不能突变，而可以突变；电感上的不能突变，而可以突变。 7. 理想二极管的正向导通电阻为，反向截止电阻为 8. NPN 型晶体管工作在放大区的条件是。。 9. 当运算放大器工作在线性区时，可运用 10. 逻辑函数的表示方法有、、和来分析求解电路。三种。三、判断题（对的打√，错的打×，每题 1.5 分，共 15 分）

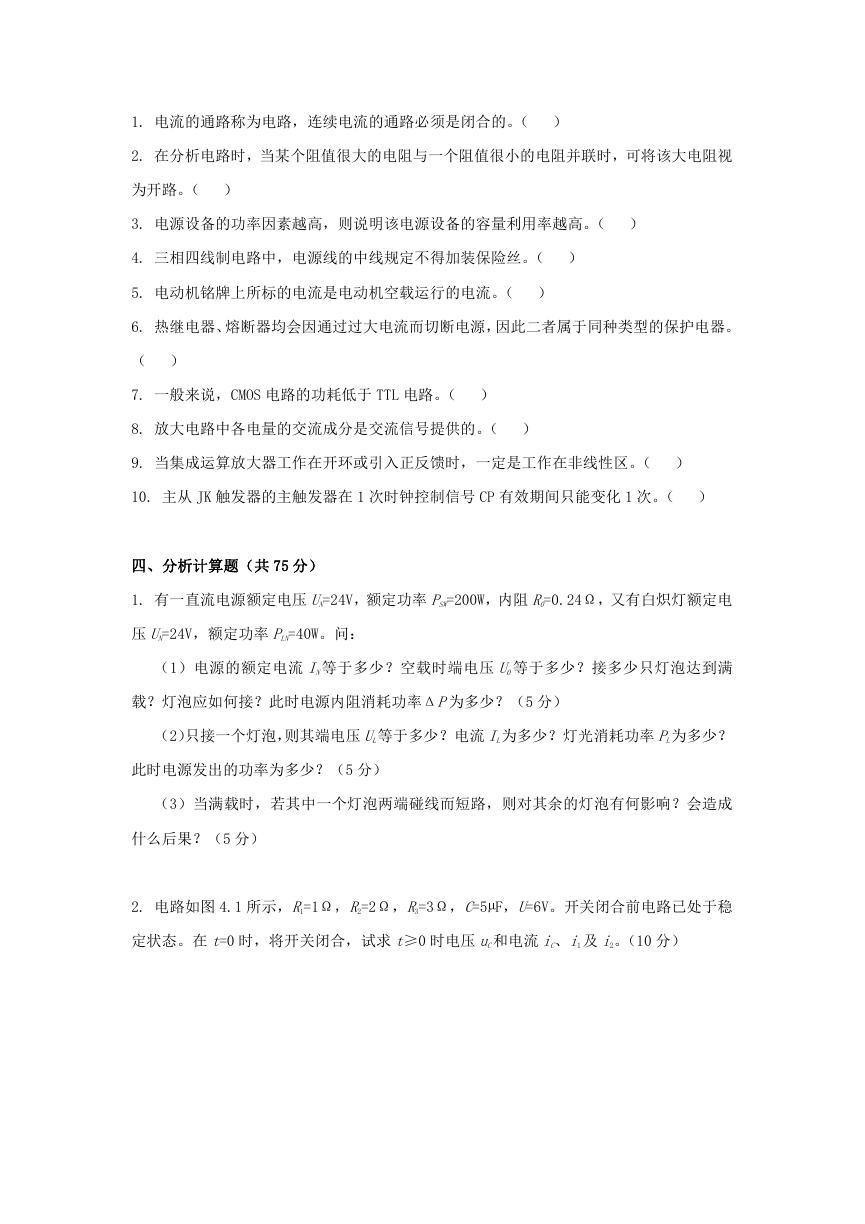

1. 电流的通路称为电路，连续电流的通路必须是闭合的。（） 2. 在分析电路时，当某个阻值很大的电阻与一个阻值很小的电阻并联时，可将该大电阻视为开路。（） 3. 电源设备的功率因素越高，则说明该电源设备的容量利用率越高。（） 4. 三相四线制电路中，电源线的中线规定不得加装保险丝。（） 5. 电动机铭牌上所标的电流是电动机空载运行的电流。（） 6. 热继电器、熔断器均会因通过过大电流而切断电源，因此二者属于同种类型的保护电器。（） 7. 一般来说，CMOS 电路的功耗低于 TTL 电路。（） 8. 放大电路中各电量的交流成分是交流信号提供的。（） 9. 当集成运算放大器工作在开环或引入正反馈时，一定是工作在非线性区。（） 10. 主从 JK 触发器的主触发器在 1 次时钟控制信号 CP 有效期间只能变化 1 次。（）四、分析计算题（共 75 分） 1. 有一直流电源额定电压 UN=24V，额定功率 PSW=200W，内阻 R0=0.24Ω，又有白炽灯额定电压 UN=24V，额定功率 PLN=40W。问：（1）电源的额定电流 IN等于多少？空载时端电压 U0等于多少？接多少只灯泡达到满载？灯泡应如何接？此时电源内阻消耗功率ΔP为多少？（5 分）（2）只接一个灯泡，则其端电压 UL等于多少？电流 IL为多少？灯光消耗功率 PL为多少？此时电源发出的功率为多少？（5 分）（3）当满载时，若其中一个灯泡两端碰线而短路，则对其余的灯泡有何影响？会造成什么后果？（5 分） 2. 电路如图 4.1 所示，R1=1Ω，R2=2Ω，R3=3Ω，C=5µF，U=6V。开关闭合前电路已处于稳定状态。在 t=0 时，将开关闭合，试求 t≥0 时电压 uC和电流 iC、i1 及 i2。（10 分）

图 4.1 3. 一纯电容元件 C=580µF，分别接于 50Hz 和 50kHz，U=22mV 的交流信号源上，其容抗、电流、无功功率各为多少？（10 分） 4. 三相对称负载，每相负载 R=6Ω，感抗 XL=8Ω，接入三相三线制电源，UL=380V，比较在星形接法和三角形接法两种情况下的三相功率。（10 分） 5. 图 4.2 所示电路中，已知β=100，UEB（ON）=0.7V。（1）试估算 IC、UCE 的值，并说明此时三极管的工作状态；（5 分）（2）若 R2 开路，再计算 IC、UCE 的值，并说明此时三极管的工作状态。（5 分）图 4.2 6. 电路如图 4.3 所示，A为一理想运算放大器，假定 Rf>>R4，要求：（1）试写出输出电压 u0 与输入电压 ui 的运算关系；（5 分）（2）判断该电路的负反馈类型。（5 分）

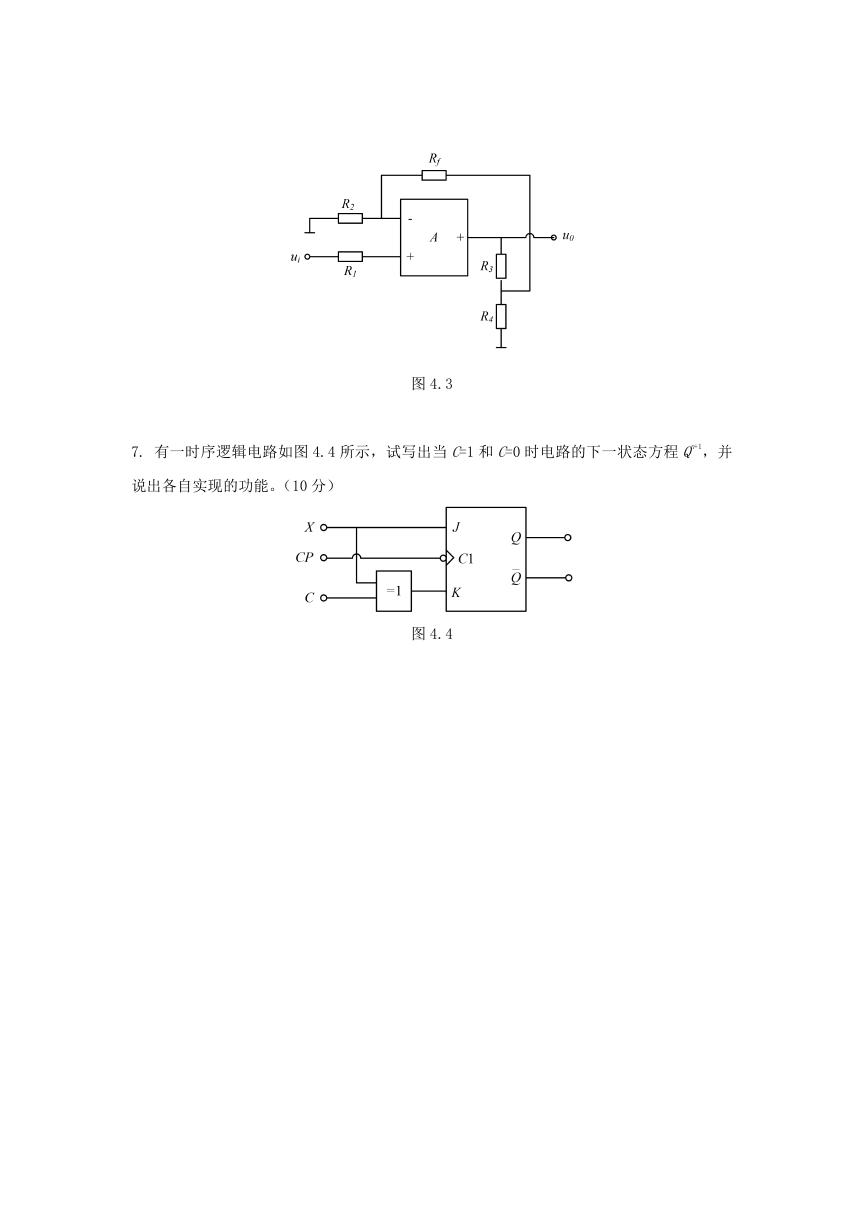

图 4.3 7. 有一时序逻辑电路如图 4.4 所示，试写出当 C=1 和 C=0 时电路的下一状态方程 Qn+1，并说出各自实现的功能。（10 分）图 4.4
