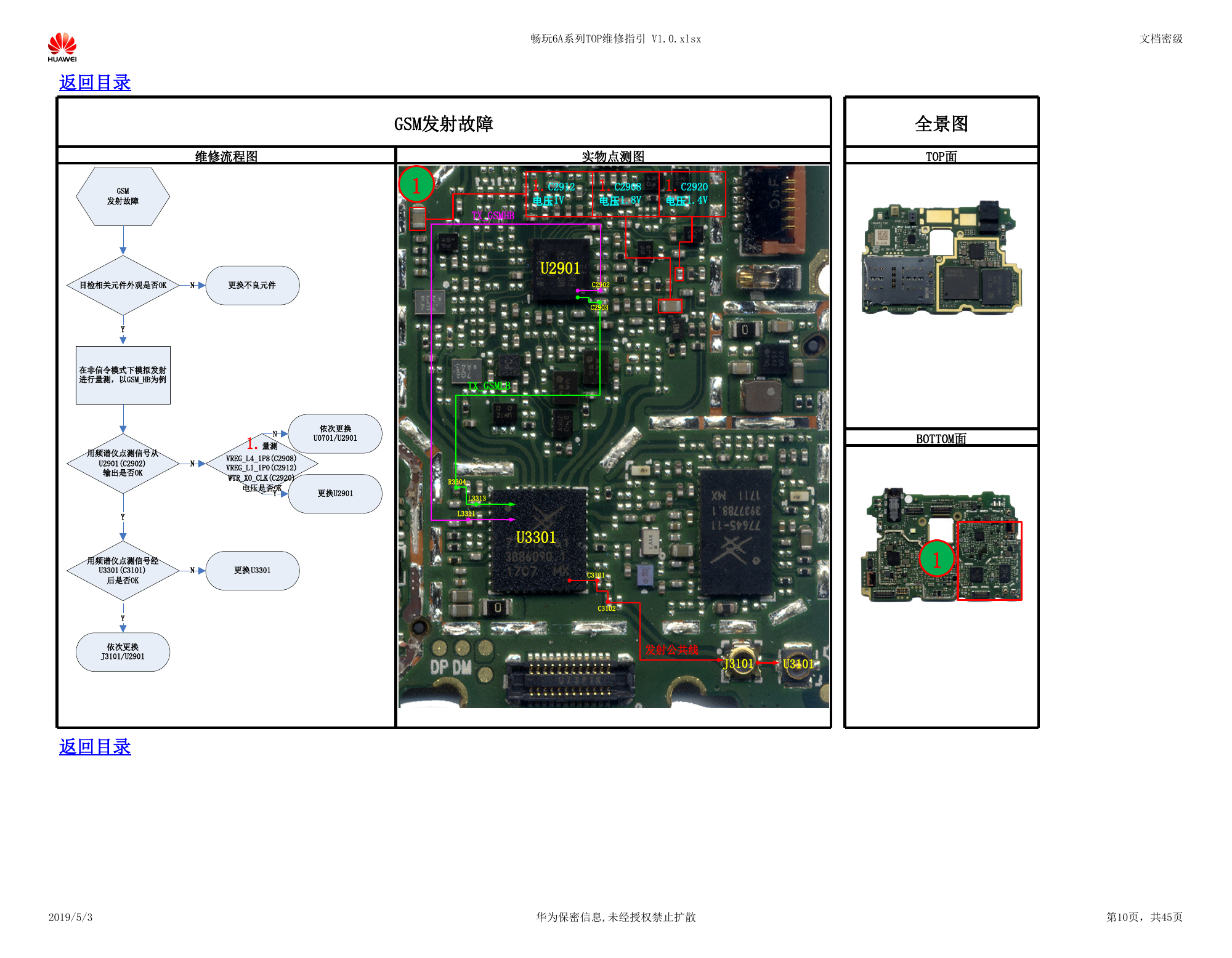

畅玩6A系列TOP维修指引 V1.0.xlsx 文档密级 返回目录 维修流程图 GSM发射故障 1 TX_GSMHB 实物点测图 1.C2912 电压1V 1.C2908 电压1.8V 1.C2920 电压1.4V U2901 C2902 C2903 TX_GSMLB R3304 L3313 L3311 U3301 C3101 C3102 发射公共线 J3101 U3101 全景图 TOP面 BOTTOM面 1 返回目录 2019/5/3 华为保密信息,未经授权禁止扩散 第10页，共45页 GSM发射故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟发射进行量测，以GSM_HB为例用频谱仪点测信号从U2901(C2902)输出是否OK1.量测VREG_L4_1P8(C2908) VREG_L1_1P0(C2912)WTR_XO_CLK(C2920)电压是否OK依次更换U0701/U2901用频谱仪点测信号经U3301(C3101)后是否OKNYY更换U2901NNY依次更换J3101/U2901Y更换U3301N
