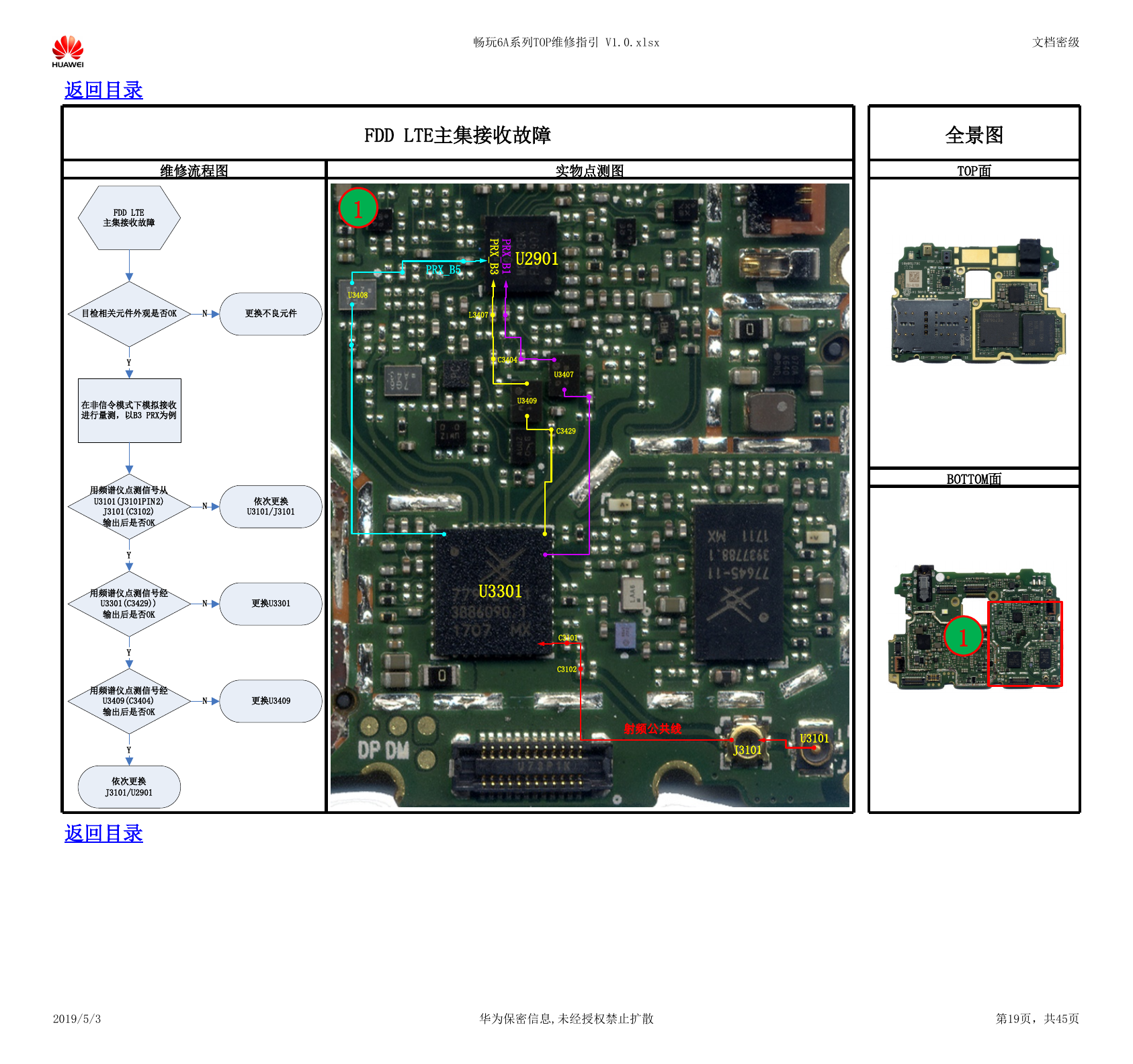

畅玩6A系列TOP维修指引 V1.0.xlsx 文档密级 返回目录 FDD LTE主集接收故障 维修流程图 实物点测图 全景图 TOP面 1 U3408 P R X _ B 3 P R X _ B 1 U2901 PRX_B5 L3407 C3404 U3409 U3407 C3429 BOTTOM面 1 U3301 C3101 C3102 射频公共线 U3101 J3101 返回目录 2019/5/3 华为保密信息,未经授权禁止扩散 第19页，共45页 FDD LTE主集接收故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟接收进行量测，以B3 PRX为例用频谱仪点测信号从U3101(J3101PIN2)J3101(C3102)输出后是否OKY依次更换U3101/J3101NN用频谱仪点测信号经U3301(C3429))输出后是否OKNY更换U3301Y用频谱仪点测信号经U3409(C3404)输出后是否OK更换U3409依次更换J3101/U2901NY
