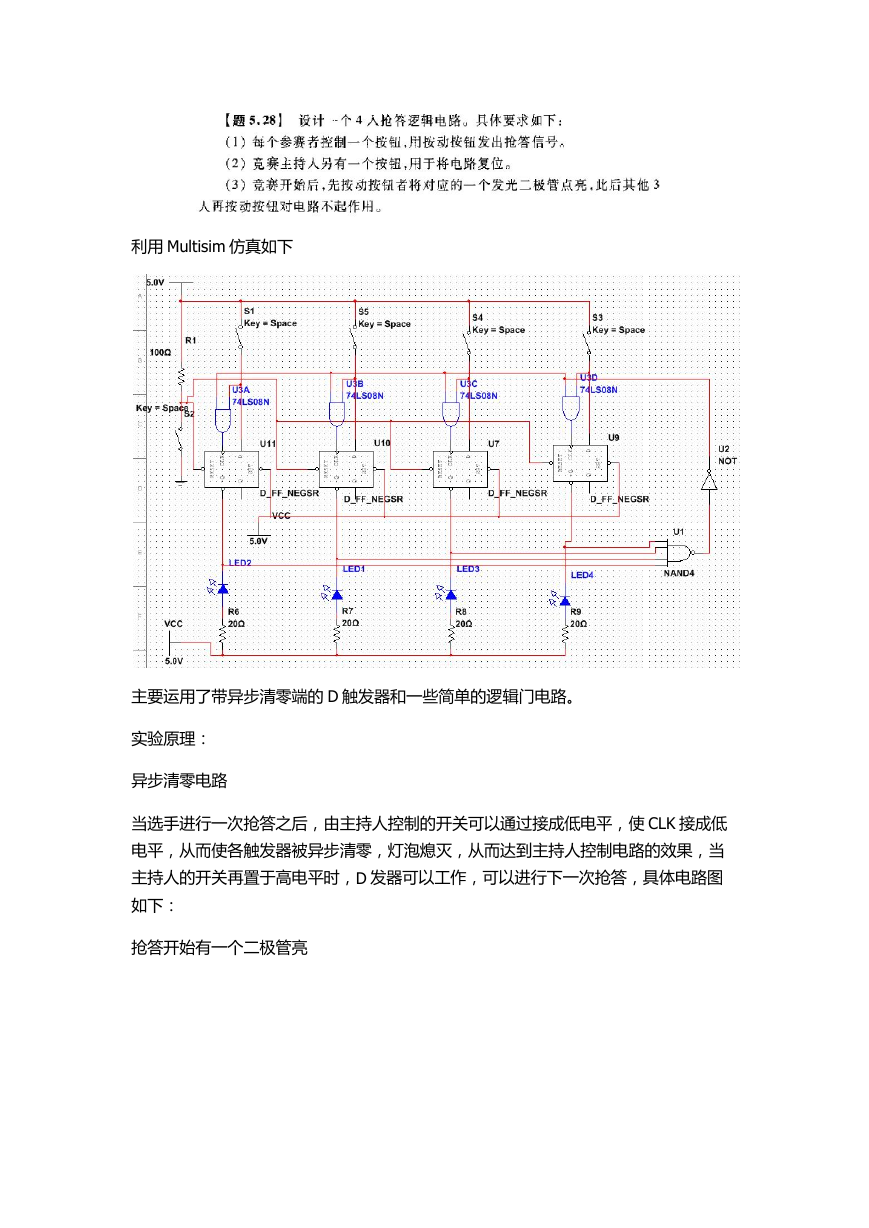

利用 Multisim 仿真如下 主要运用了带异步清零端的 D 触发器和一些简单的逻辑门电路。 实验原理: 异步清零电路 当选手进行一次抢答之后,由主持人控制的开关可以通过接成低电平,使 CLK 接成低 电平,从而使各触发器被异步清零,灯泡熄灭,从而达到主持人控制电路的效果,当 主持人的开关再置于高电平时,D 发器可以工作,可以进行下一次抢答,具体电路图 如下: 抢答开始有一个二极管亮

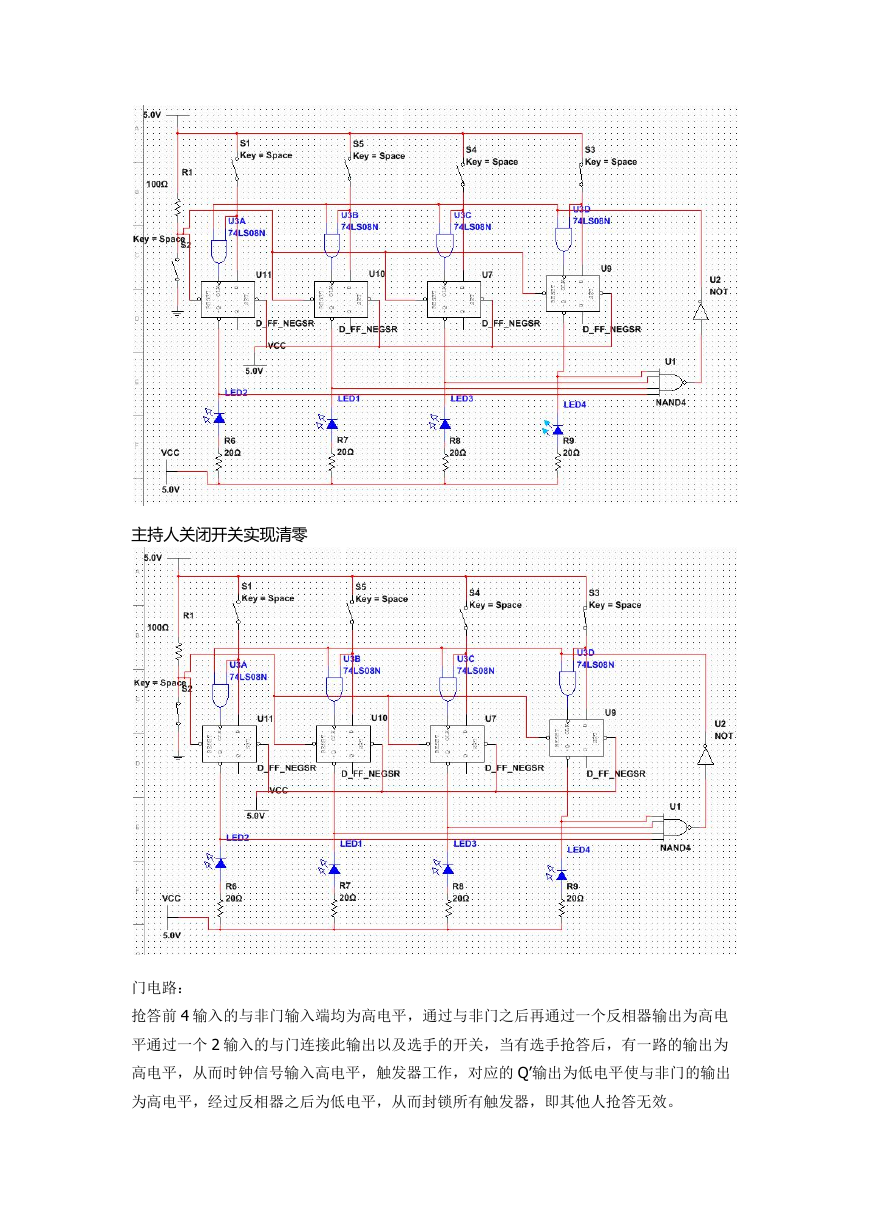

主持人关闭开关实现清零 门电路: 抢答前 4 输入的与非门输入端均为高电平,通过与非门之后再通过一个反相器输出为高电 平通过一个 2 输入的与门连接此输出以及选手的开关,当有选手抢答后,有一路的输出为 高电平,从而时钟信号输入高电平,触发器工作,对应的 Q’输出为低电平使与非门的输出 为高电平,经过反相器之后为低电平,从而封锁所有触发器,即其他人抢答无效。

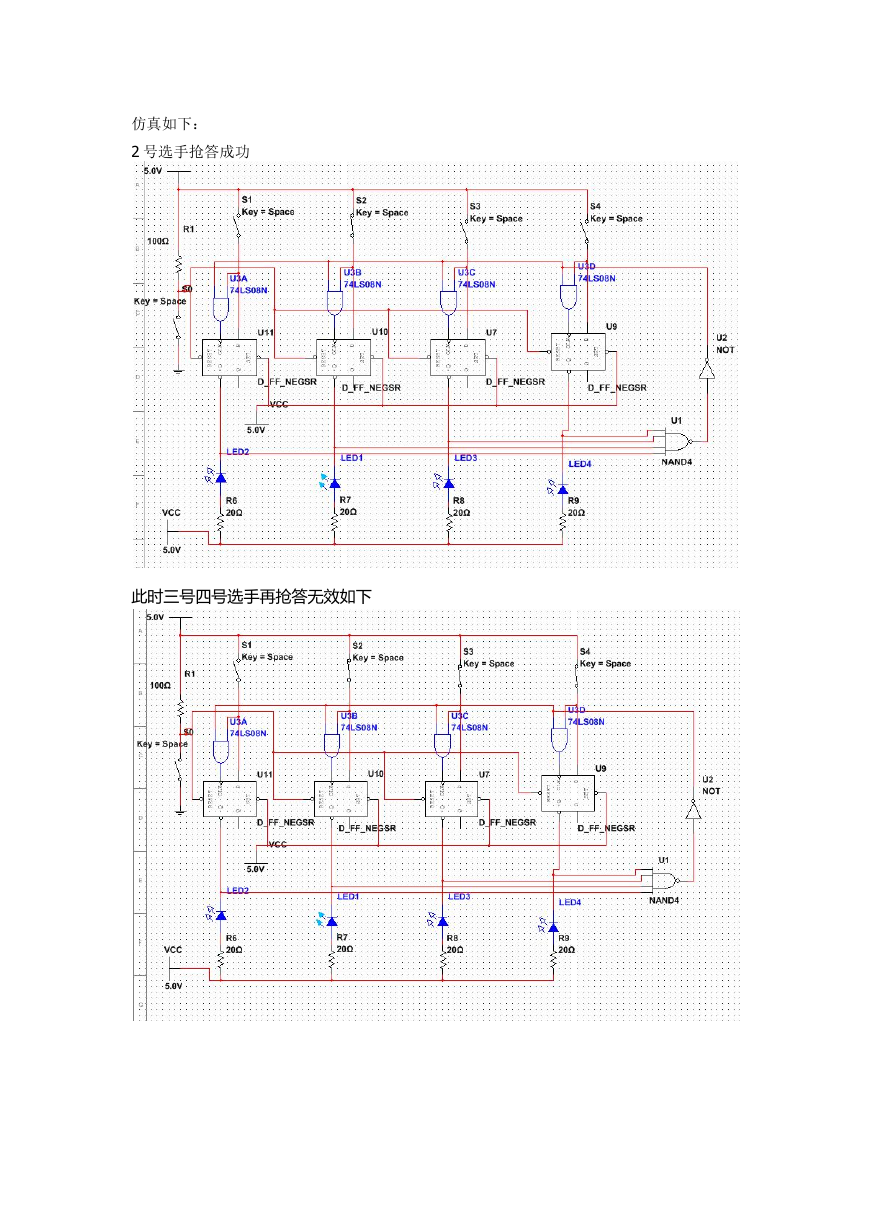

仿真如下: 2 号选手抢答成功 此时三号四号选手再抢答无效如下

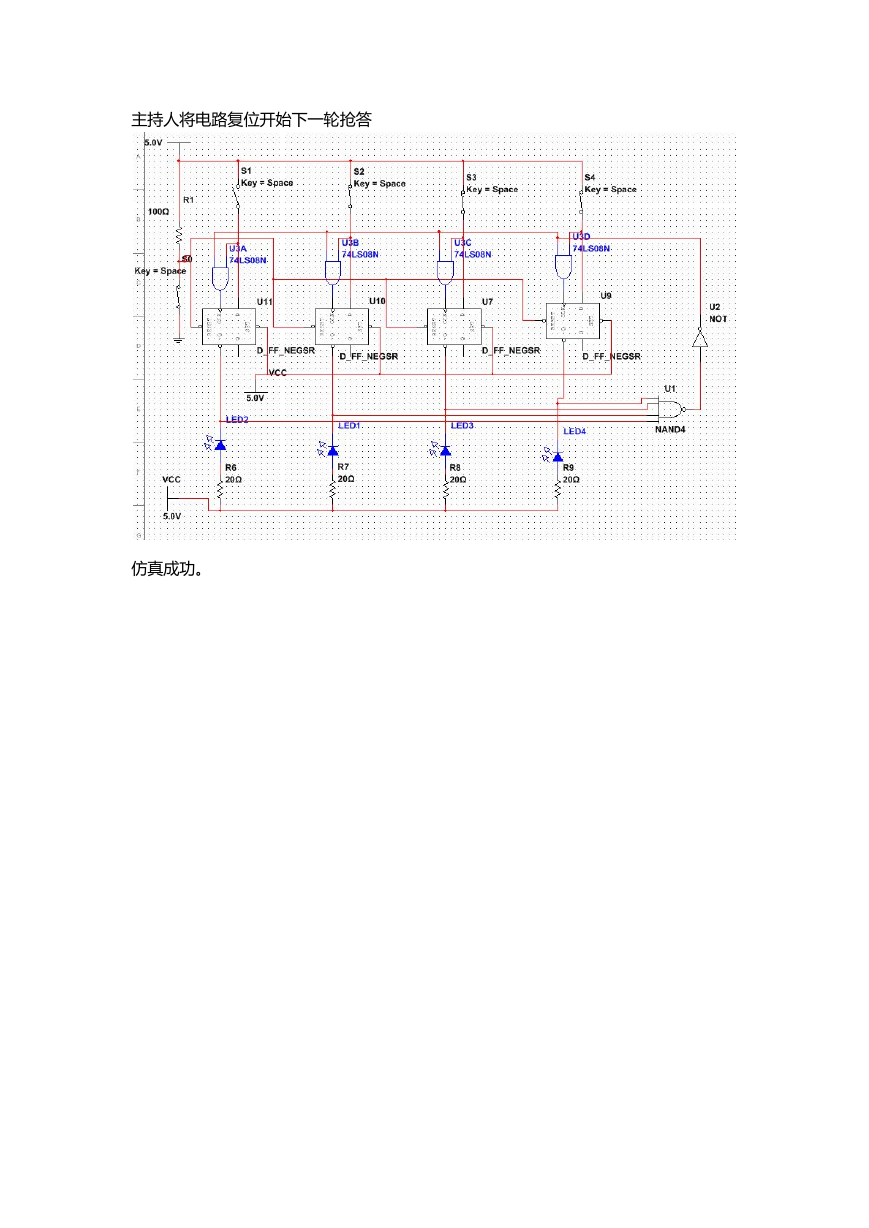

主持人将电路复位开始下一轮抢答 仿真成功。
