1.方案描述
VMware Infrastructure® 简介
VMware Infrastructure 套件中的组件
VMware ESX Server
2.1.1 VMware VirtualCenter 用于管理所有 VMware Infrastructure
VMware VMotion
VMware Distributed Resource Scheduler
VMware High Availability
VMware Consolidated Backup
许可证
VMware 虚拟化软件的优势
VMware 虚拟基础架构是如何降低服务器 TCO 的
通过 VMware 软件降低硬件成本
通过 VMware 软件降低运营成本
通过 VMware 软件降低宕机成本
通过 VMware 软件降低业务管理成本
TCO 分析概要示例
VMware Capacity Planner®
概述
如何使用 Capacity Planner?
Capacity Planner 的工作原理
提供的服务
基本整合率估算(BCE)
虚拟化评估(VA)
自定义评估
Capacity Planner 的价值所在
VMware 支持服务
提供的支持服务
培训服务
VMware 认证专家(VCP)计划
通过认证可获得的收益
如何成为 VMware 认证专家
案例研究
Bharat Petroleum Corporation
Bharat 收获的成效
需要更新的服务器基础架构
VMware ESX Server 在模拟过程中大显身手
VMware ESX Server 赢得更多青睐
VMware ESX Server 帮助 BPCL 达成了业务与技术两方面的目标,提供了以下种种优势
关于使用 VMware 软件优化服务器利用率的未来计划
VMware ESX Server 工作环境
VMware 公司概述
VMware Infrastructure 的发展
虚拟基础架构的优势
解决 IT 难题
产品和技术
VMware 获奖情况
VMware 合作伙伴
VMware 专业服务
使用 VMware Infrastructure 构建虚拟化容灾方案

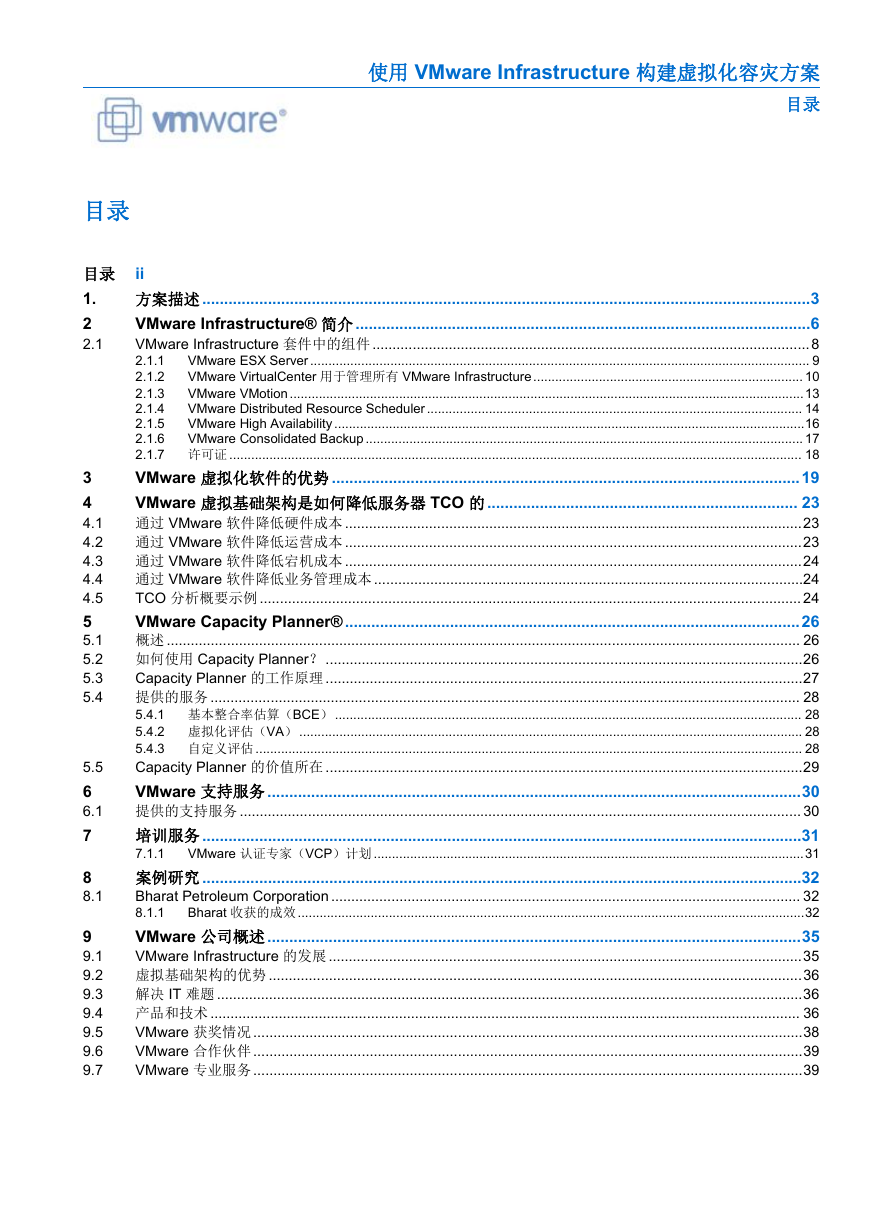

使用 VMware Infrastructure 构建虚拟化容灾方案 目录 目录 目录 ii 1. 2 2.1 方案描述...........................................................................................................................................3 VMware Infrastructure® 简介........................................................................................................6 VMware Infrastructure 套件中的组件.............................................................................................................8 VMware ESX Server......................................................................................................................................... 9 2.1.1 VMware VirtualCenter 用于管理所有 VMware Infrastructure.......................................................................... 10 2.1.2 VMware VMotion.............................................................................................................................................13 2.1.3 2.1.4 VMware Distributed Resource Scheduler....................................................................................................... 14 VMware High Availability .................................................................................................................................16 2.1.5 2.1.6 VMware Consolidated Backup ........................................................................................................................ 17 2.1.7 许可证 ............................................................................................................................................................. 18 VMware 虚拟化软件的优势...........................................................................................................19 VMware 虚拟基础架构是如何降低服务器 TCO 的....................................................................... 23 通过 VMware 软件降低硬件成本 ..................................................................................................................23 通过 VMware 软件降低运营成本 ..................................................................................................................23 通过 VMware 软件降低宕机成本 ..................................................................................................................24 通过 VMware 软件降低业务管理成本 ...........................................................................................................24 TCO 分析概要示例....................................................................................................................................... 24 VMware Capacity Planner®........................................................................................................26 概述 .............................................................................................................................................................. 26 如何使用 Capacity Planner? .......................................................................................................................26 Capacity Planner 的工作原理 .......................................................................................................................27 提供的服务 ................................................................................................................................................... 28 5.4.1 基本整合率估算(BCE) ................................................................................................................................ 28 5.4.2 虚拟化评估(VA) .......................................................................................................................................... 28 5.4.3 自定义评估 ...................................................................................................................................................... 28 Capacity Planner 的价值所在 .......................................................................................................................29 VMware 支持服务..........................................................................................................................30 提供的支持服务 ............................................................................................................................................ 30 培训服务.........................................................................................................................................31 7.1.1 VMware 认证专家(VCP)计划 ......................................................................................................................31 案例研究.........................................................................................................................................32 Bharat Petroleum Corporation ..................................................................................................................... 32 8.1.1 Bharat 收获的成效...........................................................................................................................................32 VMware 公司概述..........................................................................................................................35 VMware Infrastructure 的发展......................................................................................................................35 虚拟基础架构的优势.....................................................................................................................................36 解决 IT 难题 ..................................................................................................................................................36 产品和技术 ................................................................................................................................................... 36 VMware 获奖情况.........................................................................................................................................38 VMware 合作伙伴.........................................................................................................................................39 VMware 专业服务.........................................................................................................................................39 3 4 4.1 4.2 4.3 4.4 4.5 5 5.1 5.2 5.3 5.4 5.5 6 6.1 7 8 8.1 9 9.1 9.2 9.3 9.4 9.5 9.6 9.7

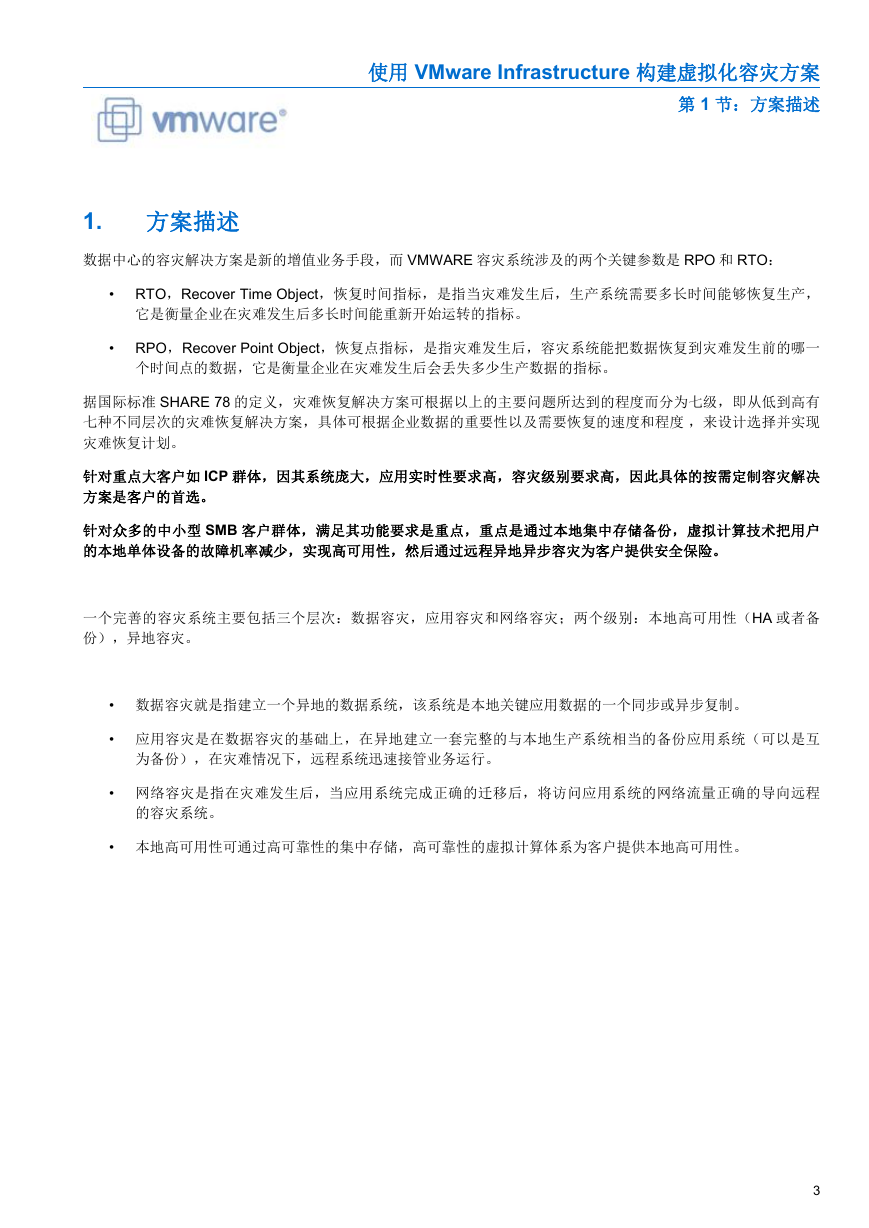

使用 VMware Infrastructure 构建虚拟化容灾方案 第 1 节:方案描述 1. 方案描述 数据中心的容灾解决方案是新的增值业务手段,而 VMWARE 容灾系统涉及的两个关键参数是 RPO 和 RTO: • • RTO,Recover Time Object,恢复时间指标,是指当灾难发生后,生产系统需要多长时间能够恢复生产, 它是衡量企业在灾难发生后多长时间能重新开始运转的指标。 RPO,Recover Point Object,恢复点指标,是指灾难发生后,容灾系统能把数据恢复到灾难发生前的哪一 个时间点的数据,它是衡量企业在灾难发生后会丢失多少生产数据的指标。 据国际标准 SHARE 78 的定义,灾难恢复解决方案可根据以上的主要问题所达到的程度而分为七级,即从低到高有 七种不同层次的灾难恢复解决方案,具体可根据企业数据的重要性以及需要恢复的速度和程度 ,来设计选择并实现 灾难恢复计划。 针对重点大客户如 ICP 群体,因其系统庞大,应用实时性要求高,容灾级别要求高,因此具体的按需定制容灾解决 方案是客户的首选。 针对众多的中小型 SMB 客户群体,满足其功能要求是重点,重点是通过本地集中存储备份,虚拟计算技术把用户 的本地单体设备的故障机率减少,实现高可用性,然后通过远程异地异步容灾为客户提供安全保险。 一个完善的容灾系统主要包括三个层次:数据容灾,应用容灾和网络容灾;两个级别:本地高可用性(HA 或者备 份),异地容灾。 • 数据容灾就是指建立一个异地的数据系统,该系统是本地关键应用数据的一个同步或异步复制。 • 应用容灾是在数据容灾的基础上,在异地建立一套完整的与本地生产系统相当的备份应用系统(可以是互 为备份),在灾难情况下,远程系统迅速接管业务运行。 • 网络容灾是指在灾难发生后,当应用系统完成正确的迁移后,将访问应用系统的网络流量正确的导向远程 的容灾系统。 • 本地高可用性可通过高可靠性的集中存储,高可靠性的虚拟计算体系为客户提供本地高可用性。 3

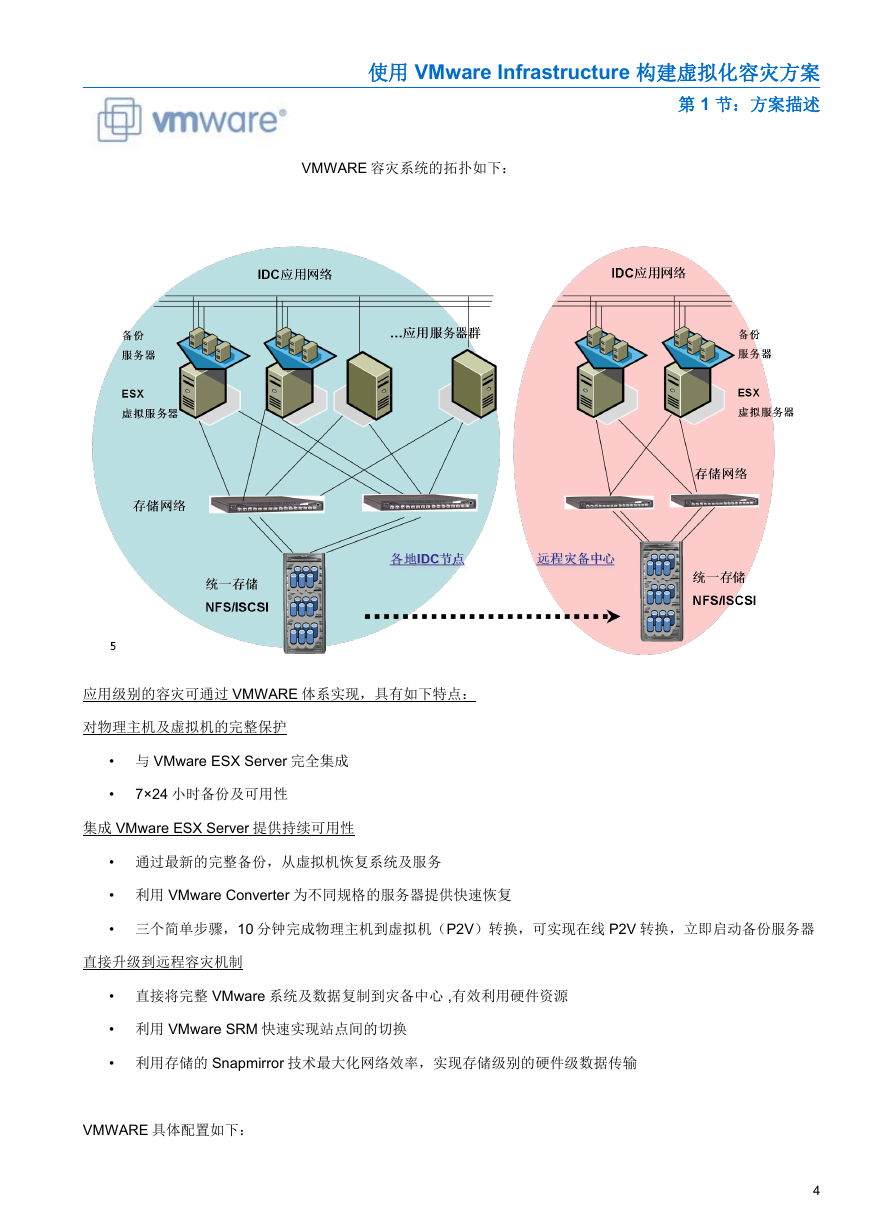

使用 VMware Infrastructure 构建虚拟化容灾方案 第 1 节:方案描述 VMWARE 容灾系统的拓扑如下: 应用级别的容灾可通过 VMWARE 体系实现,具有如下特点: 对物理主机及虚拟机的完整保护 • 与 VMware ESX Server 完全集成 • 7×24 小时备份及可用性 集成 VMware ESX Server 提供持续可用性 • 通过最新的完整备份,从虚拟机恢复系统及服务 • 利用 VMware Converter 为不同规格的服务器提供快速恢复 • 三个简单步骤,10 分钟完成物理主机到虚拟机(P2V)转换,可实现在线 P2V 转换,立即启动备份服务器 直接升级到远程容灾机制 • 直接将完整 VMware 系统及数据复制到灾备中心 ,有效利用硬件资源 • 利用 VMware SRM 快速实现站点间的切换 • 利用存储的 Snapmirror 技术最大化网络效率,实现存储级别的硬件级数据传输 VMWARE 具体配置如下: 4

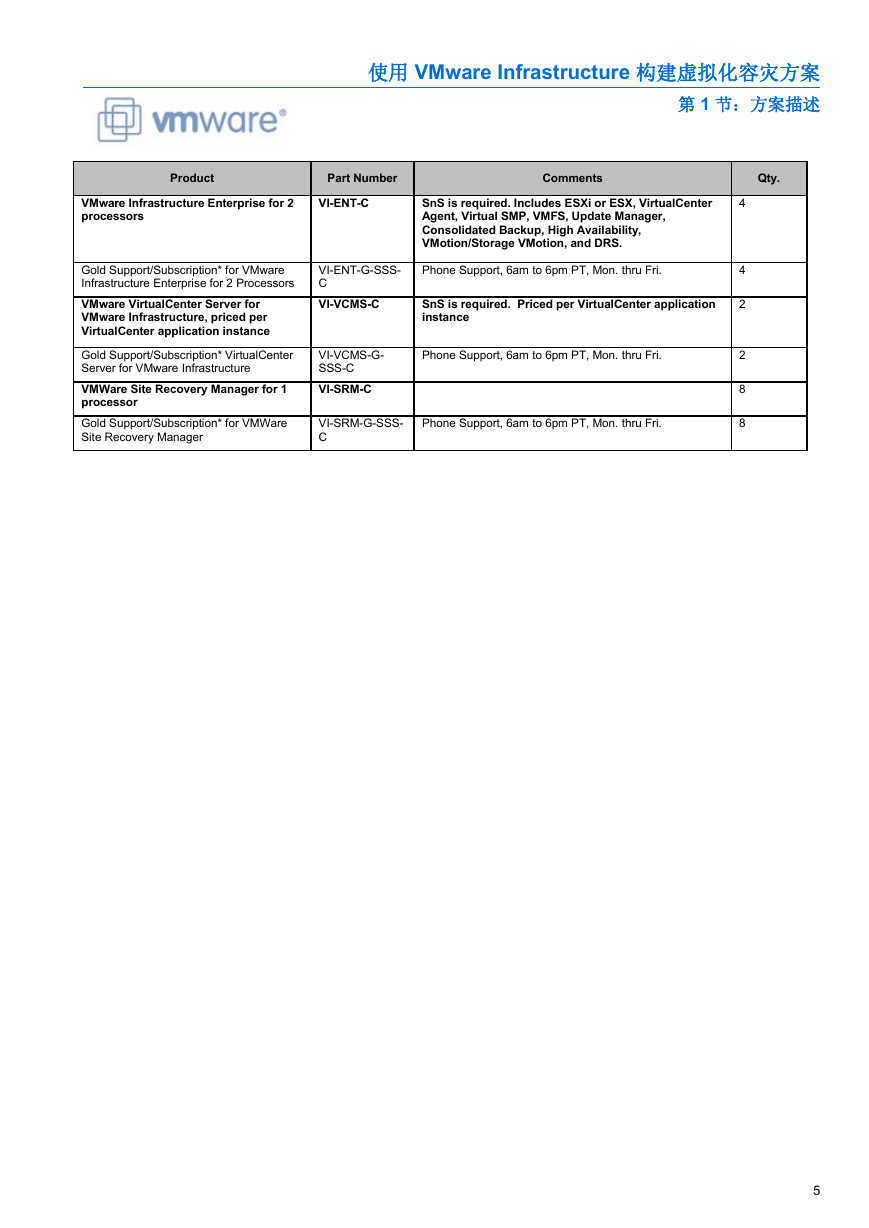

使用 VMware Infrastructure 构建虚拟化容灾方案 第 1 节:方案描述 Product VMware Infrastructure Enterprise for 2 processors Part Number VI-ENT-C Gold Support/Subscription* for VMware Infrastructure Enterprise for 2 Processors VMware VirtualCenter Server for VMware Infrastructure, priced per VirtualCenter application instance Gold Support/Subscription* VirtualCenter Server for VMware Infrastructure VMWare Site Recovery Manager for 1 processor Gold Support/Subscription* for VMWare Site Recovery Manager VI-ENT-G-SSS- C VI-VCMS-C VI-VCMS-G- SSS-C VI-SRM-C VI-SRM-G-SSS- C Comments Qty. SnS is required. Includes ESXi or ESX, VirtualCenter Agent, Virtual SMP, VMFS, Update Manager, Consolidated Backup, High Availability, VMotion/Storage VMotion, and DRS. Phone Support, 6am to 6pm PT, Mon. thru Fri. SnS is required. Priced per VirtualCenter application instance Phone Support, 6am to 6pm PT, Mon. thru Fri. Phone Support, 6am to 6pm PT, Mon. thru Fri. 4 4 2 2 8 8 5

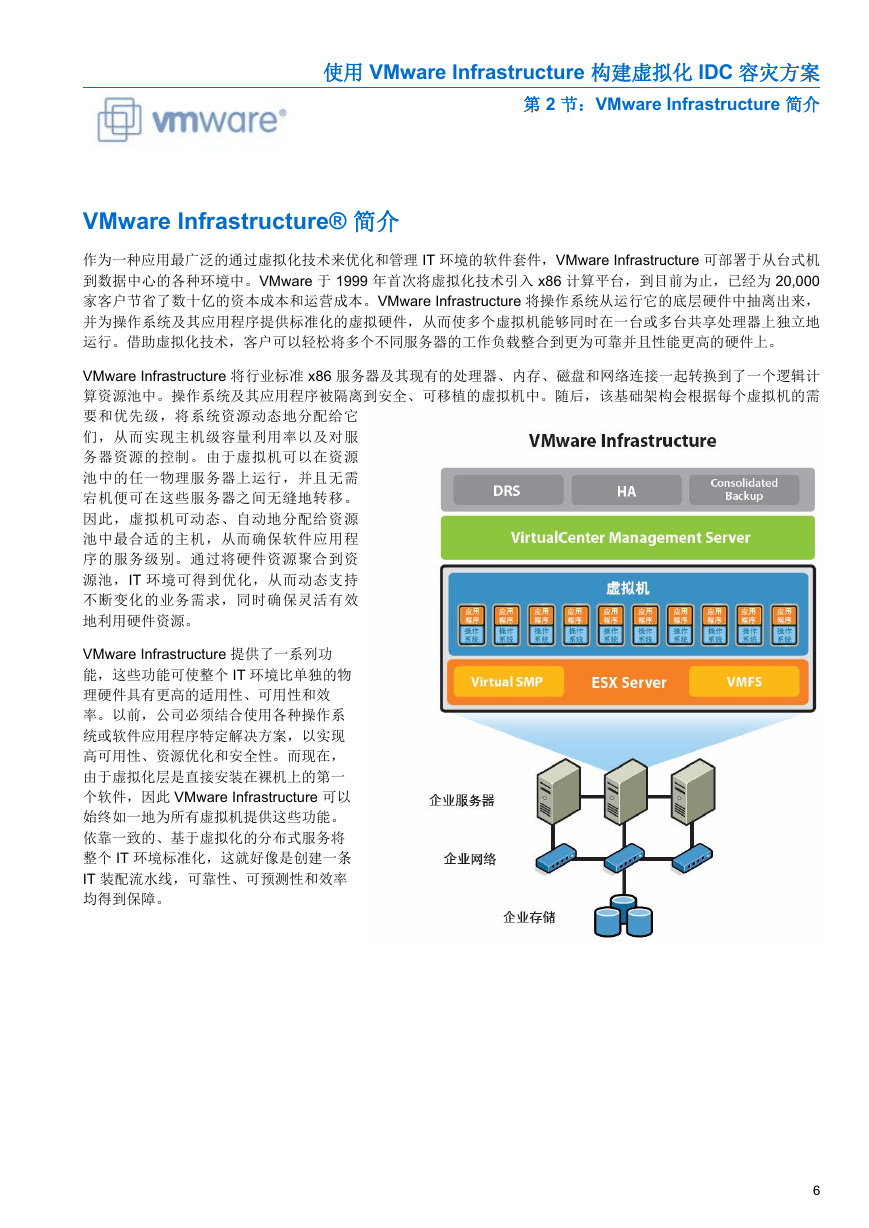

使用 VMware Infrastructure 构建虚拟化 IDC 容灾方案 第 2 节:VMware Infrastructure 简介 VMware Infrastructure® 简介 作为一种应用最广泛的通过虚拟化技术来优化和管理 IT 环境的软件套件,VMware Infrastructure 可部署于从台式机 到数据中心的各种环境中。VMware 于 1999 年首次将虚拟化技术引入 x86 计算平台,到目前为止,已经为 20,000 家客户节省了数十亿的资本成本和运营成本。VMware Infrastructure 将操作系统从运行它的底层硬件中抽离出来, 并为操作系统及其应用程序提供标准化的虚拟硬件,从而使多个虚拟机能够同时在一台或多台共享处理器上独立地 运行。借助虚拟化技术,客户可以轻松将多个不同服务器的工作负载整合到更为可靠并且性能更高的硬件上。 VMware Infrastructure 将行业标准 x86 服务器及其现有的处理器、内存、磁盘和网络连接一起转换到了一个逻辑计 算资源池中。操作系统及其应用程序被隔离到安全、可移植的虚拟机中。随后,该基础架构会根据每个虚拟机的需 要和优先级,将系统资源动态地分配给它 们,从而实现主机级容量利用率以及对服 务器资源的控制。由于虚拟机可以在资源 池中的任一物理服务器上运行,并且无需 宕机便可在这些服务器之间无缝地转移。 因此,虚拟机可动态、自动地分配给资源 池中最合适的主机,从而确保软件应用程 序的服务级别。通过将硬件资源聚合到资 源池,IT 环境可得到优化,从而动态支持 不断变化的业务需求,同时确保灵活有效 地利用硬件资源。 VMware Infrastructure 提供了一系列功 能,这些功能可使整个 IT 环境比单独的物 理硬件具有更高的适用性、可用性和效 率。以前,公司必须结合使用各种操作系 统或软件应用程序特定解决方案,以实现 高可用性、资源优化和安全性。而现在, 由于虚拟化层是直接安装在裸机上的第一 个软件,因此 VMware Infrastructure 可以 始终如一地为所有虚拟机提供这些功能。 依靠一致的、基于虚拟化的分布式服务将 整个 IT 环境标准化,这就好像是创建一条 IT 装配流水线,可靠性、可预测性和效率 均得到保障。 6

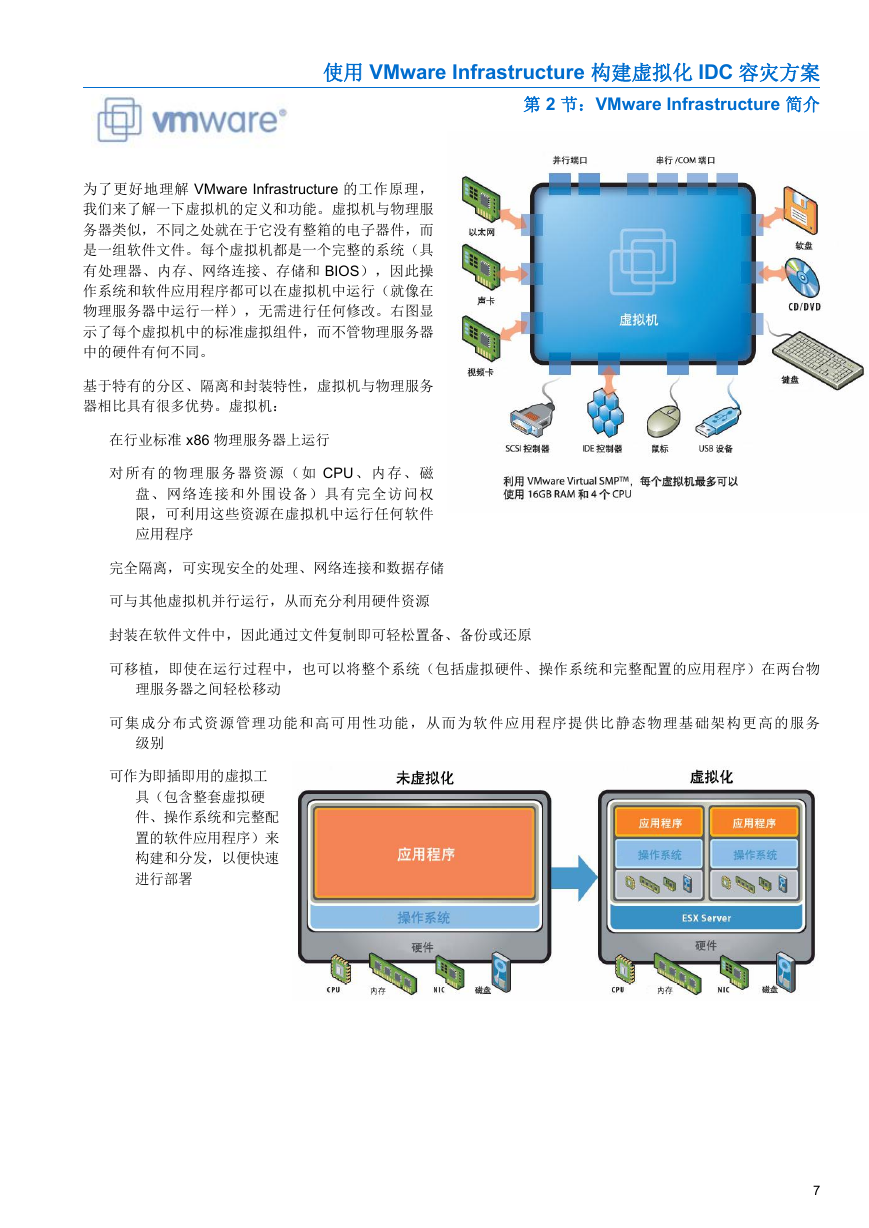

使用 VMware Infrastructure 构建虚拟化 IDC 容灾方案 第 2 节:VMware Infrastructure 简介 为了更好地理解 VMware Infrastructure 的工作原理, 我们来了解一下虚拟机的定义和功能。虚拟机与物理服 务器类似,不同之处就在于它没有整箱的电子器件,而 是一组软件文件。每个虚拟机都是一个完整的系统(具 有处理器、内存、网络连接、存储和 BIOS),因此操 作系统和软件应用程序都可以在虚拟机中运行(就像在 物理服务器中运行一样),无需进行任何修改。右图显 示了每个虚拟机中的标准虚拟组件,而不管物理服务器 中的硬件有何不同。 基于特有的分区、隔离和封装特性,虚拟机与物理服务 器相比具有很多优势。虚拟机: 在行业标准 x86 物理服务器上运行 对 所有 的物 理服 务器 资 源( 如 CPU 、 内存 、磁 盘、网络连接和外围设备)具有完全访问权 限,可利用这些资源在虚拟机中运行任何软件 应用程序 完全隔离,可实现安全的处理、网络连接和数据存储 可与其他虚拟机并行运行,从而充分利用硬件资源 封装在软件文件中,因此通过文件复制即可轻松置备、备份或还原 可移植,即使在运行过程中,也可以将整个系统(包括虚拟硬件、操作系统和完整配置的应用程序)在两台物 理服务器之间轻松移动 可集成分布式资源管理功能和高可用性功能,从而为软件应用程序提供比静态物理基础架构更高的服务 级别 可作为即插即用的虚拟工 具(包含整套虚拟硬 件、操作系统和完整配 置的软件应用程序)来 构建和分发,以便快速 进行部署 7

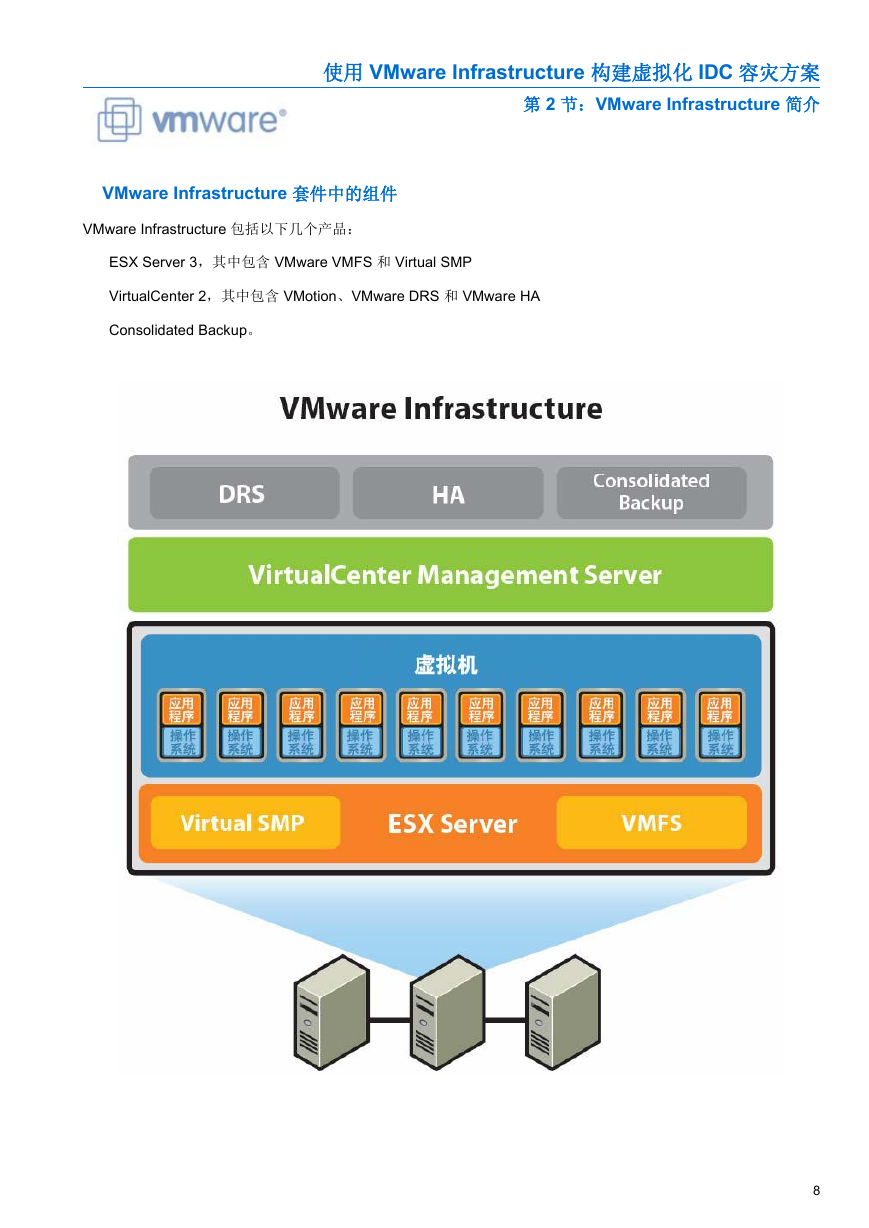

使用 VMware Infrastructure 构建虚拟化 IDC 容灾方案 第 2 节:VMware Infrastructure 简介 VMware Infrastructure 套件中的组件 VMware Infrastructure 包括以下几个产品: ESX Server 3,其中包含 VMware VMFS 和 Virtual SMP VirtualCenter 2,其中包含 VMotion、VMware DRS 和 VMware HA Consolidated Backup。 8
