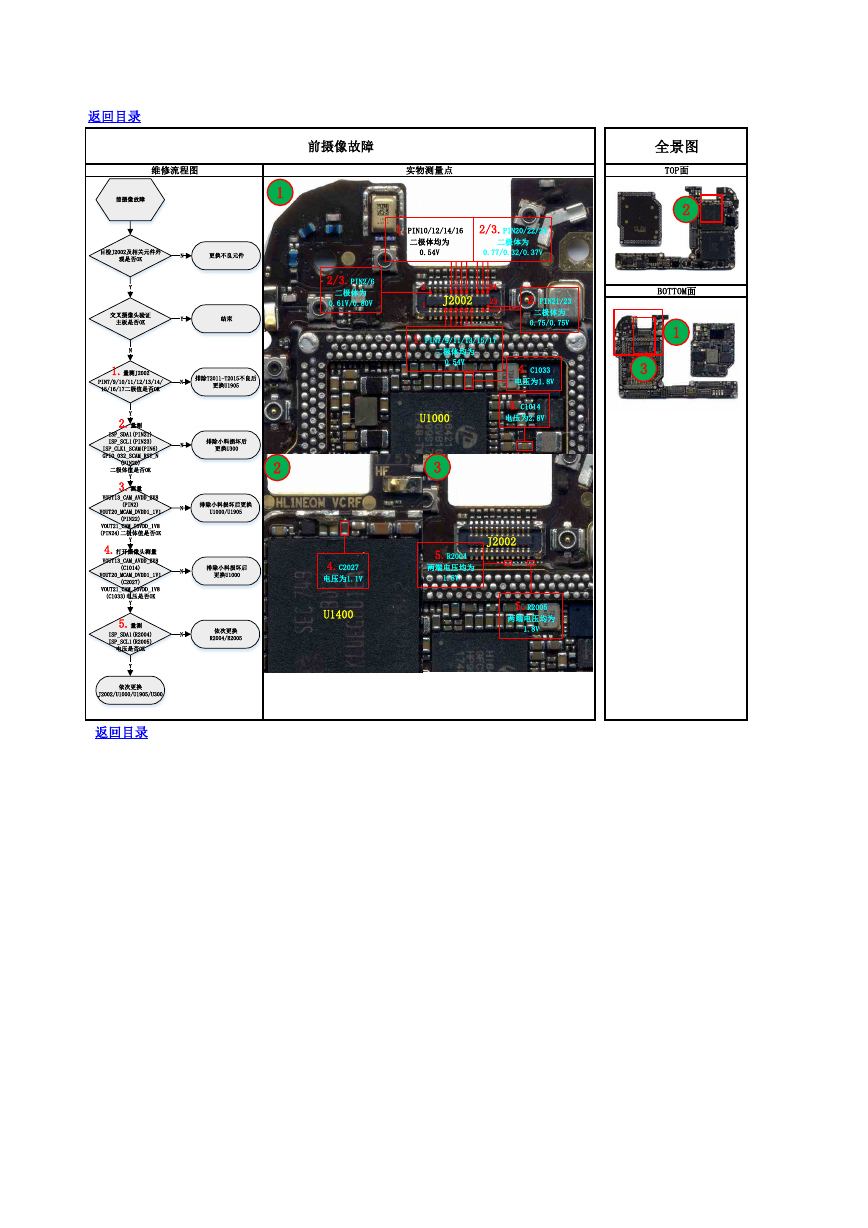

全景图 TOP面 2 BOTTOM面 1 3 返回目录 维修流程图 实物测量点 前摄像故障 1 2 1.PIN10/12/14/16 2/3.PIN20/22/24 二极体均为 0.54V 二极体为 0.77/0.32/0.37V 2/3.PIN2/6 二极体为 0.61V/0.80V 2 1 J2002 24 23 1.PIN7/9/11/13/15/17 二极体均为 0.54V U1000 3 2.PIN21/23 二极体为 0.75/0.75V 4.C1033 电压为1.8V 4.C1014 电压为2.8V 4.C2027 电压为1.1V U1400 J2002 5.R2004 两端电压均为 1.8V 5.R2005 两端电压均为 1.8V 返回目录 NY结束N更换不良元件YN排除小料损坏后更换U300前摄像故障交叉摄像头验证主板是否OK目检J2002及相关元件外观是否OK排除T2011-T2015不良后更换U1905YYN1.量测J2002PIN7/9/10/11/12/13/14/15/16/17二极值是否OK 2.量测ISP_SDA1(PIN21)ISP_SCL1(PIN23)ISP_CLK1_SCAM(PIN6)GPIO_032_SCAM_RST_N(PIN20)二极体值是否OK 3.测量VOUT13_CAM_AVDD_2V8(PIN2)VOUT20_MCAM_DVDD1_1V1(PIN22)VOUT21_CAM_IOVDD_1V8(PIN24)二极体值是否OK排除小料损坏后更换U1000/U1905YNNY依次更换R2004/R2005NY排除小料损坏后更换U1000依次更换J2002/U1000/U1905/U3004.打开摄像头测量VOUT13_CAM_AVDD_2V8(C1014)VOUT20_MCAM_DVDD1_1V1(C2027)VOUT21_CAM_IOVDD_1V8(C1033)电压是否OK5.量测ISP_SDA1(R2004)ISP_SCL1(R2005)电压是否OK
