PS/2光电3D鼠标控制芯片SMC522 6 7 8 9 M L I 鼠标中间键的输入 I 鼠标左键的输入 FORWARD I 鼠标第 4 个键（Forward）的输入 BACK I 鼠标第 5 个键（Back）的输入 10 PD/ICSel I 11 SCLK/RESMode I/O Power_down 同步/IC 选择（上电时，悬空为选择 PAN101B204/208，接下拉电阻选择 ADNS-2051）与 PAN101B204/208、ADNS-2051 通信的时钟线/解析度选择（工作中，悬空为 800CPI，接下拉电阻为 400CPI） I/O 与 PAN101B204/208、ADNS-2051 通信的数据线 - 5V 电源 O 振荡输出 I 振荡输入 I 侦测滚轮翻动的光耦或编码器输入 12 13 14 15 16 SDIO VDD OSCOUT OSCIN Z2 5555．．．．功能详述功能详述功能详述功能详述 5.1 5.1 配置配置配置配置 5.1 5.1 本产品主要采用 Micro 控制方式，可以达到 800CPI 的高性能。SMC522 可以与多种光电芯片配对使用，并能实现自由动态切换。可以在使用鼠标过程中设置解析度，也可以在电路上把解析度定死。SMC522 适合作 5KEY 鼠标，也能 2D 3KEY、3D 3KEY 模式自动切换。接法可看下表。 SMC522功能配置表 SMC522 功能配置表 SMC522SMC522 功能配置表功能配置表输入逻 PIN 辑脚 IO 电路值 PD 悬空（内部上拉） SCLK 悬空（内部上拉） PD 悬空 SCLK 下拉 4.7K PD 下拉 4.7K SCLK 悬空 PD 下拉 4.7K SCLK 下拉 4.7K 达到的 CPI 值 800CPI 400CPI 800CPI 400CPI PAN101BOI-204 PAN101BOI-208 PAN101BSI-204 PAN101BSI-208 ADNS-2051 适用 IC 5.2 工程应用说明 5.2 工程应用说明 5.2 5.2 工程应用说明工程应用说明 http://www.belling.com.cn - 2 - Total 9 Pages 8/24/2006 Wrote by dipeng

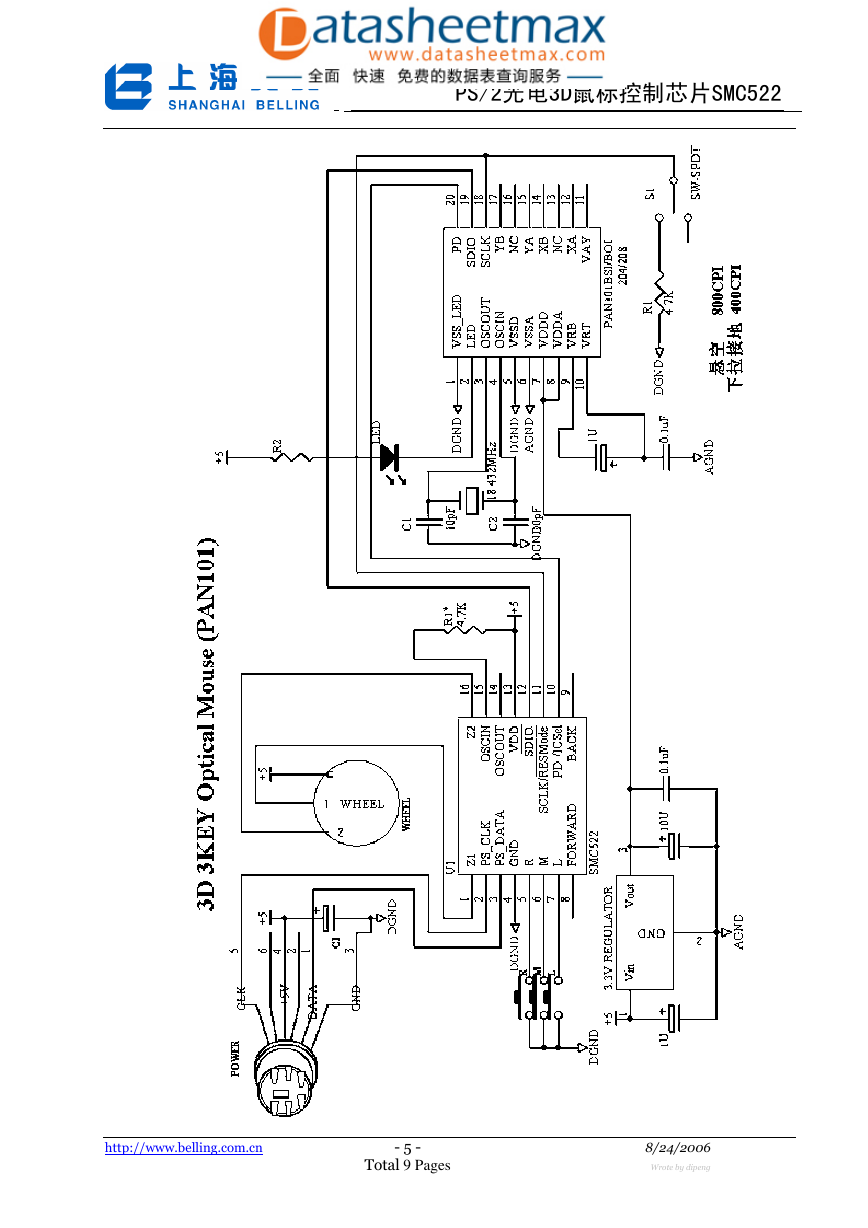

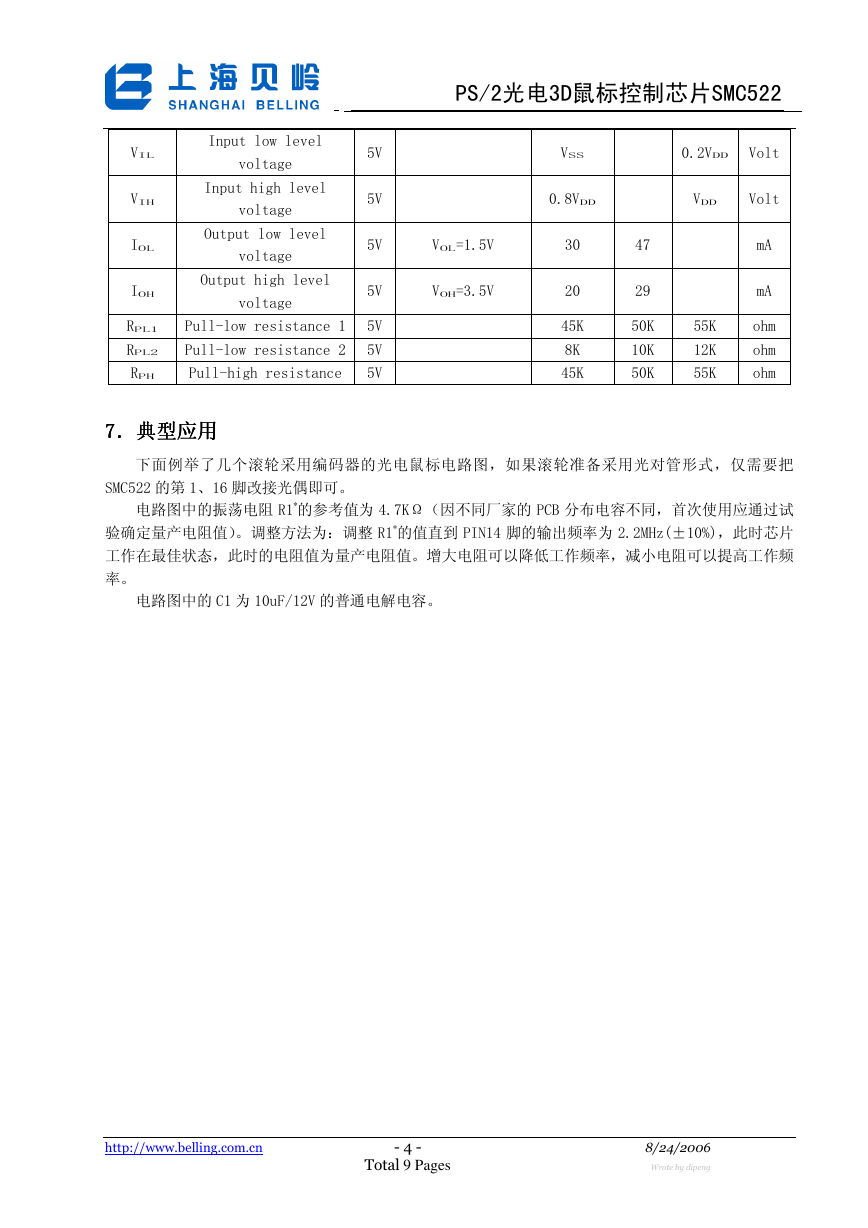

Input low level voltage Input high level voltage Output low level voltage Output high level voltage VIL VIH IOL IOH 5V 5V 5V VOL=1.5V 5V VOH=3.5V RPL1 Pull-low resistance 1 5V RPL2 Pull-low resistance 2 5V RPH Pull-high resistance 5V 7777．．．．典型应用典型应用典型应用典型应用 PS/2光电3D鼠标控制芯片SMC522 VSS 0.8VDD 30 20 45K 8K 45K 47 29 50K 10K 50K 0.2VDD Volt VDD Volt 55K 12K 55K mA mA ohm ohm ohm 下面例举了几个滚轮采用编码器的光电鼠标电路图，如果滚轮准备采用光对管形式，仅需要把 SMC522 的第 1、16 脚改接光偶即可。电路图中的振荡电阻 R1*的参考值为 4.7KΩ（因不同厂家的 PCB 分布电容不同，首次使用应通过试验确定量产电阻值）。调整方法为：调整 R1*的值直到 PIN14 脚的输出频率为 2.2MHz(±10%)，此时芯片工作在最佳状态，此时的电阻值为量产电阻值。增大电阻可以降低工作频率，减小电阻可以提高工作频率。电路图中的 C1 为 10uF/12V 的普通电解电容。 http://www.belling.com.cn - 4 - Total 9 Pages 8/24/2006 Wrote by dipeng

PS/2光电3D鼠标控制芯片SMC522 http://www.belling.com.cn - 6 - Total 9 Pages 8/24/2006 Wrote by dipeng

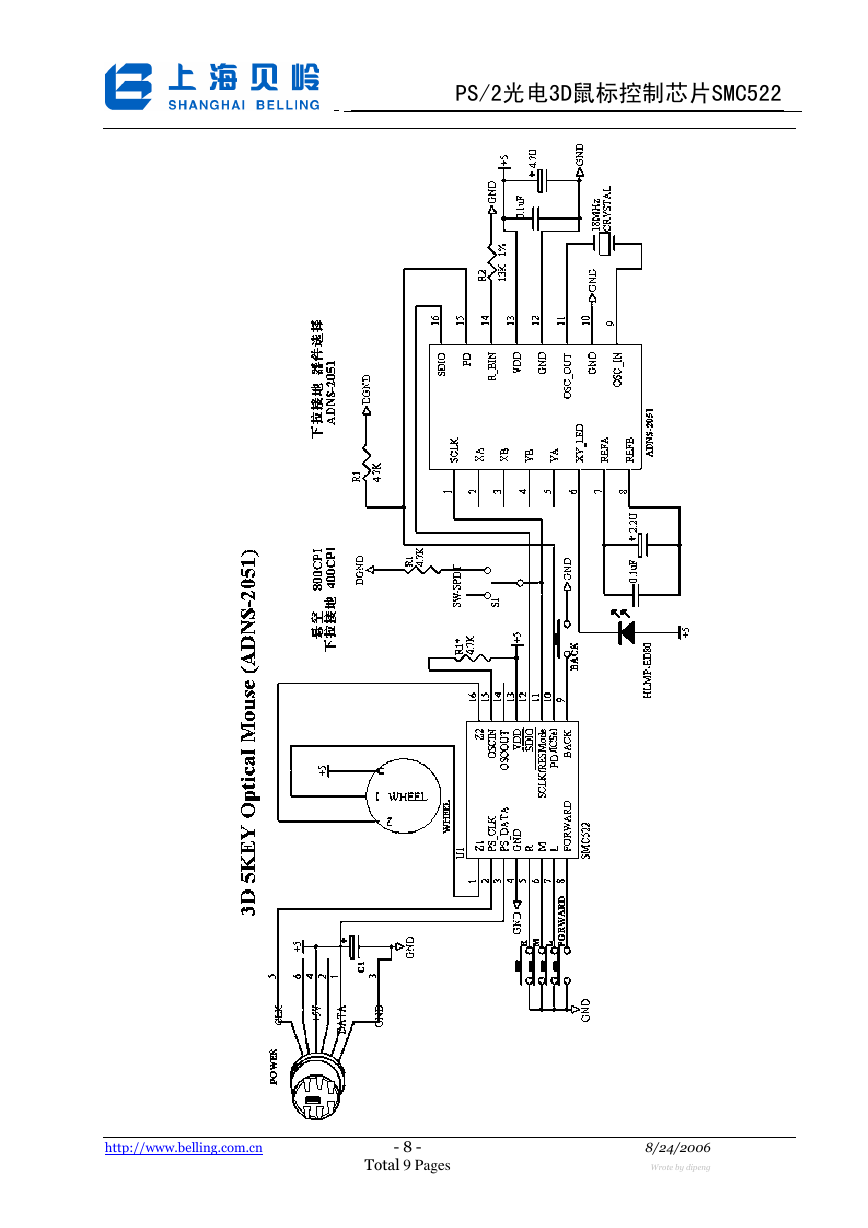

PS/2光电3D鼠标控制芯片SMC522 http://www.belling.com.cn - 8 - Total 9 Pages 8/24/2006 Wrote by dipeng

PS/2光电3D鼠标控制芯片SMC522 8888．．．．封装尺寸封装尺寸封装尺寸封装尺寸 http://www.belling.com.cn - 9 - Total 9 Pages 8/24/2006 Wrote by dipeng
