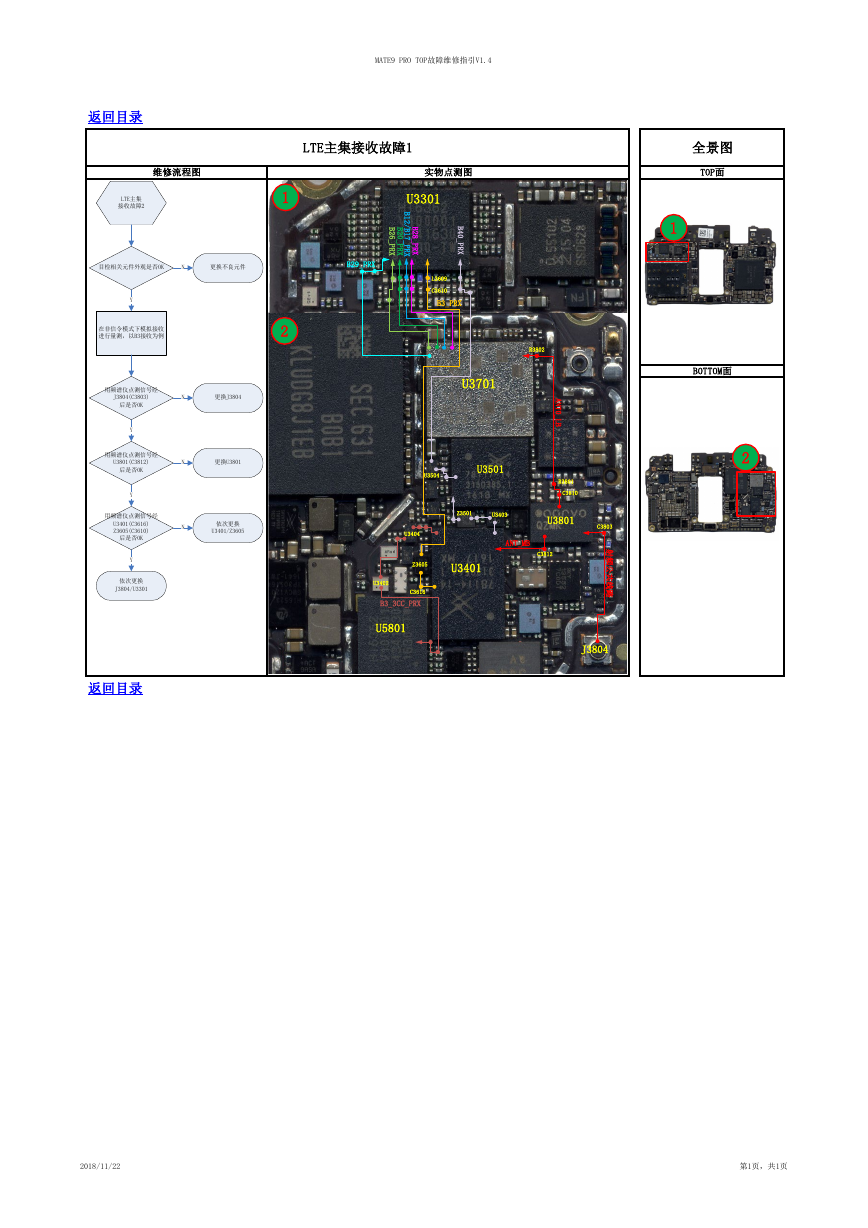

MATE9 PRO TOP故障维修指引V1.4 LTE主集接收故障1 实物点测图 U3301 B 1 2 / B 1 7 _ P R X B 2 8 _ P R X B 2 6 _ P R X B 2 0 _ P R X B29_PRX B 4 0 _ P R X L3609 C3610 B3_PRX R3802 U3701 U3504 U3501 A N T 0 _ L B R3801 C3810 Z3501 U3403 U3801 C3803 ANT_MB C3812 U3401 U3404 Z3605 C3616 U3402 B3_3CC_PRX U5801 射 频 公 共 线 路 J3804 1 2 返回目录 维修流程图 LTE主集 接收故障2 目检相关元件外观是否OK N 更换不良元件 N N N 更换J3804 更换U3801 依次更换 U3401/Z3605 Y 在非信令模式下模拟接收 进行量测，以B3接收为例 用频谱仪点测信号经 J3804(C3803) 后是否OK Y 用频谱仪点测信号经 U3801(C3812) 后是否OK Y 用频谱仪点测信号经 U3401(C3616) Z3605(C3610) 后是否OK Y 依次更换 J3804/U3301 返回目录 全景图 TOP面 1 BOTTOM面 2 2018/11/22 第1页，共1页
