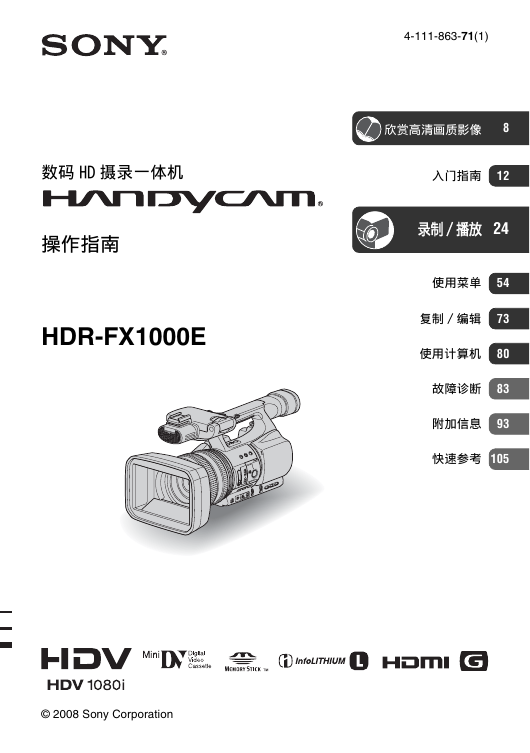

SONY索尼数码摄像机-HDR-FX1000E说明书.pdf

发布时间：2022-05-20 发布人：admin 分类：说明书资料大小：4.39M 资料格式：pdf 举报版权申诉

第1页 / 共116页

第2页 / 共116页

第3页 / 共116页

第4页 / 共116页

第5页 / 共116页

第6页 / 共116页

第7页 / 共116页

第8页 / 共116页

请先阅读本章节

欣赏高清画质影像

体验全新的HDV 格式！

本摄像机的功能

使用方便的录制功能

观看以HDV 格式录制的视频！

入门指南

步骤1：检查提供的物品

步骤2：安装带镜头盖的镜头遮光罩

步骤3：对电池组充电

步骤4：打开电源并正确握住摄像机

步骤5：调节液晶屏和取景器

步骤6：设定日期和时间

更改语言设定

步骤7：插入录像带或“Memory Stick Duo”

录制/ 播放

录制

更改摄像机录制设定

调节变焦

手动调节对焦

调节图像亮度

调节为自然色彩（白平衡）

自定义图像质量（图像配置文件）

调节音量

为ASSIGN 按钮指定这些功能

录制索引信号

查看最近录制的场景（摄像预览）

搜索最近录制的内容的最后一个场景（终点搜索）

使用镜头过渡

播放

更改/ 检查摄像机中的设定

更改屏幕

显示录制数据（数据代码）

显示摄像机中的设定（状态检查）

检查电池剩余电量（电池信息）

查找录像带上的场景

快速搜索所需的场景（零点设定记忆）

按录制日期搜索场景（日期搜索）

搜索录制开始位置（索引搜索）

在电视机上播放图像

使用菜单

使用菜单项

菜单项

（摄像机设定）菜单

（音频设定）菜单

（显示设定）菜单

（输入/输出录制）菜单

（存储器设定）菜单

（其它）菜单

复制/ 编辑

复制到录像机、DVD/HDD设备等

录制来自录像机的图像

使用计算机

将录像带上的动画复制到计算机

将静像复制到计算机

故障诊断

警告指示和信息

附加信息

在国外使用本摄像机

保养和预防措施

HDV 格式和录制/ 播放

关于“Memory Stick”

关于“InfoLITHIUM”电池组

关于i.LINK

关于x.v.Color

关于使用本摄像机

规格

快速参考

识别部件和控制器

液晶屏和取景器指示

索引

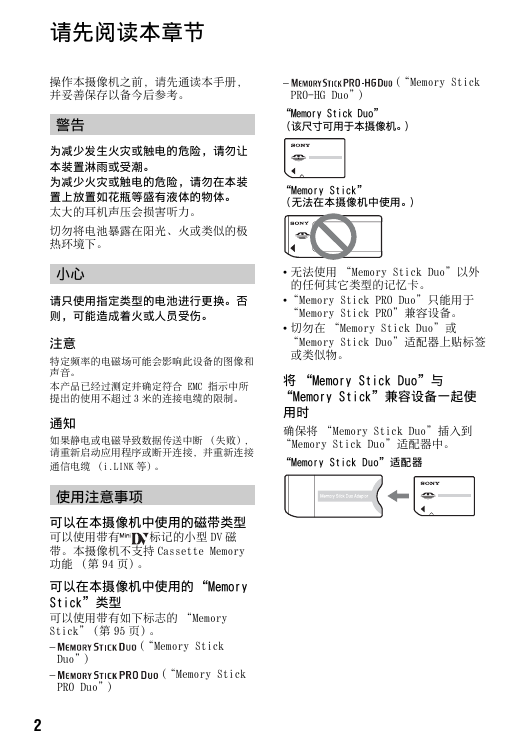

请先阅读本章节操作本摄像机之前，请先通读本手册，并妥善保存以备今后参考。 – PRO-HG Duo”）（“Memory Stick 警告 “Memory Stick Duo” （该尺寸可用于本摄像机。） “Memory Stick” （无法在本摄像机中使用。）无法使用 “Memory Stick Duo”以外的任何其它类型的记忆卡。 “Memory Stick PRO Duo”只能用于 “Memory Stick PRO”兼容设备。切勿在 “Memory Stick Duo”或 “Memory Stick Duo”适配器上贴标签或类似物。将 “Memory Stick Duo”与 “Memory Stick”兼容设备一起使用时确保将 “Memory Stick Duo”插入到 “Memory Stick Duo”适配器中。 “Memory Stick Duo”适配器为减少发生火灾或触电的危险，请勿让本装置淋雨或受潮。为减少火灾或触电的危险，请勿在本装置上放置如花瓶等盛有液体的物体。太大的耳机声压会损害听力。切勿将电池暴露在阳光、火或类似的极热环境下。小心请只使用指定类型的电池进行更换。否则，可能造成着火或人员受伤。注意特定频率的电磁场可能会影响此设备的图像和声音。本产品已经过测定并确定符合 EMC 指示中所提出的使用不超过 3 米的连接电缆的限制。通知如果静电或电磁导致数据传送中断（失败），请重新启动应用程序或断开连接，并重新连接通信电缆（i.LINK 等）。使用注意事项可以在本摄像机中使用的磁带类型可以使用带有带。本摄像机不支持 Cassette Memory 功能（第 94 页）。标记的小型 DV 磁可以在本摄像机中使用的“Memory Stick”类型可以使用带有如下标志的 “Memory Stick”（第 95 页）。 – （“Memory Stick Duo”） – PRO Duo”） 2 （“Memory Stick

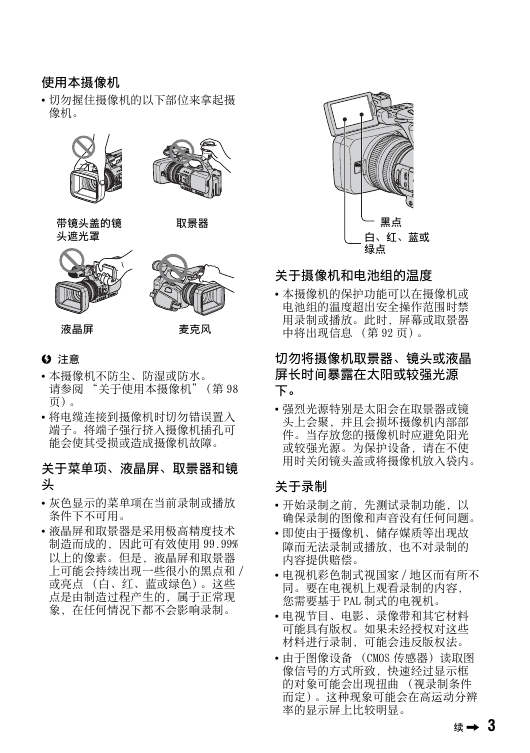

使用本摄像机切勿握住摄像机的以下部位来拿起摄像机。带镜头盖的镜头遮光罩取景器黑点白、红、蓝或绿点液晶屏麦克风 b 注意本摄像机不防尘、防湿或防水。请参阅 “关于使用本摄像机”（第 98 页）。将电缆连接到摄像机时切勿错误置入端子。将端子强行挤入摄像机插孔可能会使其受损或造成摄像机故障。关于菜单项、液晶屏、取景器和镜头灰色显示的菜单项在当前录制或播放条件下不可用。液晶屏和取景器是采用极高精度技术制造而成的，因此可有效使用 99.99% 以上的像素。但是，液晶屏和取景器上可能会持续出现一些很小的黑点和 / 或亮点（白、红、蓝或绿色）。这些点是由制造过程产生的，属于正常现象，在任何情况下都不会影响录制。关于摄像机和电池组的温度本摄像机的保护功能可以在摄像机或电池组的温度超出安全操作范围时禁用录制或播放。此时，屏幕或取景器中将出现信息（第 92 页）。切勿将摄像机取景器、镜头或液晶屏长时间暴露在太阳或较强光源下。强烈光源特别是太阳会在取景器或镜头上会聚，并且会损坏摄像机内部部件。当存放您的摄像机时应避免阳光或较强光源。为保护设备，请在不使用时关闭镜头盖或将摄像机放入袋内。关于录制开始录制之前，先测试录制功能，以确保录制的图像和声音没有任何问题。即使由于摄像机、储存媒质等出现故障而无法录制或播放，也不对录制的内容提供赔偿。电视机彩色制式视国家 / 地区而有所不同。要在电视机上观看录制的内容，您需要基于 PAL 制式的电视机。电视节目、电影、录像带和其它材料可能具有版权。如果未经授权对这些材料进行录制，可能会违反版权法。由于图像设备（CMOS 传感器）读取图像信号的方式所致，快速经过显示框的对象可能会出现扭曲（视录制条件而定）。这种现象可能会在高运动分辨率的显示屏上比较明显。续 , 3

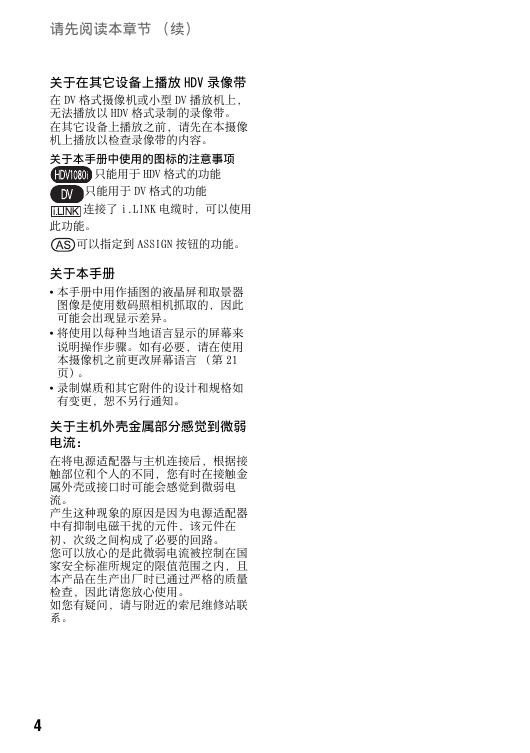

请先阅读本章节（续）关于在其它设备上播放 HDV 录像带在 DV 格式摄像机或小型 DV 播放机上，无法播放以 HDV 格式录制的录像带。在其它设备上播放之前，请先在本摄像机上播放以检查录像带的内容。关于本手册中使用的图标的注意事项只能用于 HDV 格式的功能只能用于 DV 格式的功能连接了 i.LINK 电缆时，可以使用此功能。可以指定到 ASSIGN 按钮的功能。关于本手册本手册中用作插图的液晶屏和取景器图像是使用数码照相机抓取的，因此可能会出现显示差异。将使用以每种当地语言显示的屏幕来说明操作步骤。如有必要，请在使用本摄像机之前更改屏幕语言（第 21 页）。录制媒质和其它附件的设计和规格如有变更，恕不另行通知。关于主机外壳金属部分感觉到微弱电流：在将电源适配器与主机连接后，根据接触部位和个人的不同，您有时在接触金属外壳或接口时可能会感觉到微弱电流。产生这种现象的原因是因为电源适配器中有抑制电磁干扰的元件，该元件在初、次级之间构成了必要的回路。您可以放心的是此微弱电流被控制在国家安全标准所规定的限值范围之内，且本产品在生产出厂时已通过严格的质量检查，因此请您放心使用。如您有疑问，请与附近的索尼维修站联系。 4

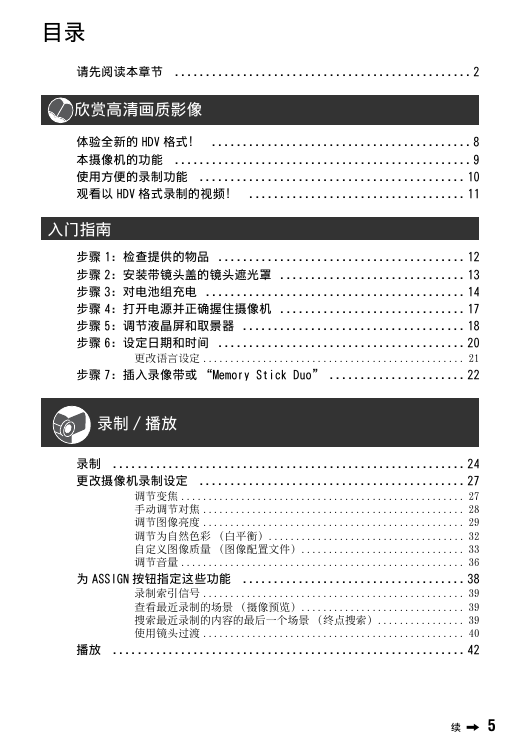

目录请先阅读本章节 ................................................ 2 欣赏高清画质影像体验全新的 HDV 格式！ .......................................... 8 本摄像机的功能 ................................................ 9 使用方便的录制功能 ........................................... 10 观看以 HDV 格式录制的视频！ ................................... 11 入门指南步骤 1：检查提供的物品 ........................................ 12 步骤 2：安装带镜头盖的镜头遮光罩 .............................. 13 步骤 3：对电池组充电 .......................................... 14 步骤 4：打开电源并正确握住摄像机 .............................. 17 步骤 5：调节液晶屏和取景器 .................................... 18 步骤 6：设定日期和时间 ........................................ 20 更改语言设定 ................................................ 21 步骤 7：插入录像带或 “Memory Stick Duo” ...................... 22 录制 / 播放录制 ......................................................... 24 更改摄像机录制设定 ........................................... 27 调节变焦 .................................................... 27 手动调节对焦 ................................................ 28 调节图像亮度 ................................................ 29 调节为自然色彩（白平衡）.................................... 32 自定义图像质量（图像配置文件）.............................. 33 调节音量 .................................................... 36 为 ASSIGN 按钮指定这些功能 .................................... 38 录制索引信号 ................................................ 39 查看最近录制的场景（摄像预览）.............................. 39 搜索最近录制的内容的最后一个场景（终点搜索）................ 39 使用镜头过渡 ................................................ 40 播放 ......................................................... 42 续 , 5

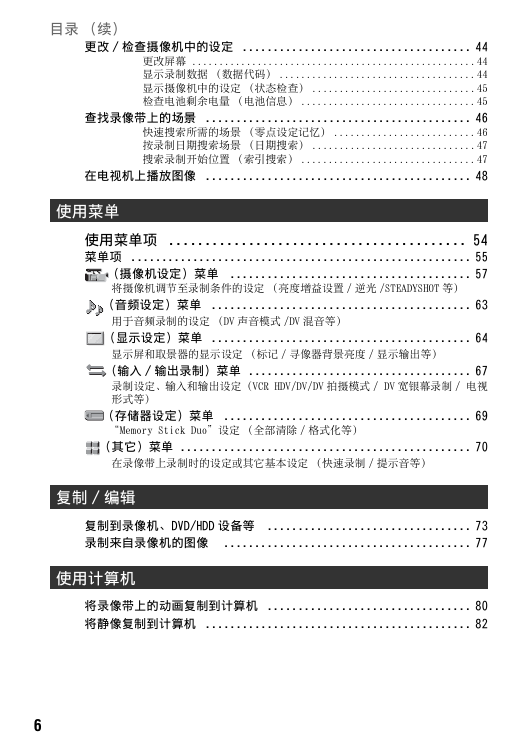

目录（续）更改 / 检查摄像机中的设定 ..................................... 44 更改屏幕 .................................................... 44 显示录制数据（数据代码） .................................... 44 显示摄像机中的设定（状态检查） .............................. 45 检查电池剩余电量（电池信息） ................................ 45 查找录像带上的场景 ........................................... 46 快速搜索所需的场景（零点设定记忆） .......................... 46 按录制日期搜索场景（日期搜索） .............................. 47 搜索录制开始位置（索引搜索） ................................ 47 在电视机上播放图像 ........................................... 48 使用菜单使用菜单项 ......................................... 54 菜单项 ....................................................... 55 （摄像机设定）菜单 ....................................... 57 将摄像机调节至录制条件的设定（亮度增益设置 / 逆光 /STEADYSHOT 等）（音频设定）菜单 .......................................... 63 用于音频录制的设定（DV 声音模式 /DV 混音等）（显示设定）菜单 .......................................... 64 显示屏和取景器的显示设定（标记 / 寻像器背景亮度 / 显示输出等）（输入 / 输出录制）菜单 .................................... 67 录制设定、输入和输出设定（VCR HDV/DV/DV 拍摄模式 / DV 宽银幕录制 / 电视形式等）（存储器设定）菜单 ........................................ 69 “Memory Stick Duo”设定（全部清除 / 格式化等）（其它）菜单 ............................................... 70 在录像带上录制时的设定或其它基本设定（快速录制 / 提示音等）复制 / 编辑复制到录像机、DVD/HDD 设备等 ................................. 73 录制来自录像机的图像 ........................................ 77 使用计算机将录像带上的动画复制到计算机 ................................. 80 将静像复制到计算机 ........................................... 82 6

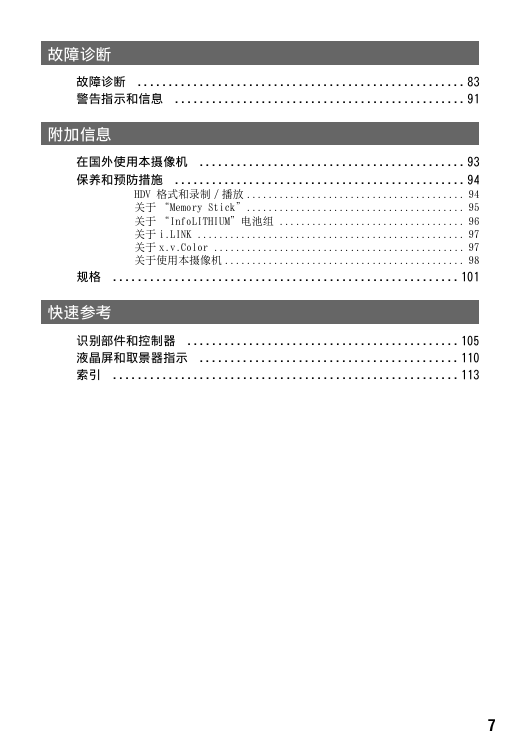

故障诊断故障诊断 ..................................................... 83 警告指示和信息 ............................................... 91 附加信息在国外使用本摄像机 ........................................... 93 保养和预防措施 ............................................... 94 HDV 格式和录制 / 播放 ........................................ 94 关于 “Memory Stick”........................................ 95 关于 “InfoLITHIUM”电池组 .................................. 96 关于 i.LINK ................................................. 97 关于 x.v.Color .............................................. 97 关于使用本摄像机 ............................................ 98 规格 ........................................................ 101 快速参考识别部件和控制器 ............................................ 105 液晶屏和取景器指示 .......................................... 110 索引 ........................................................ 113 7

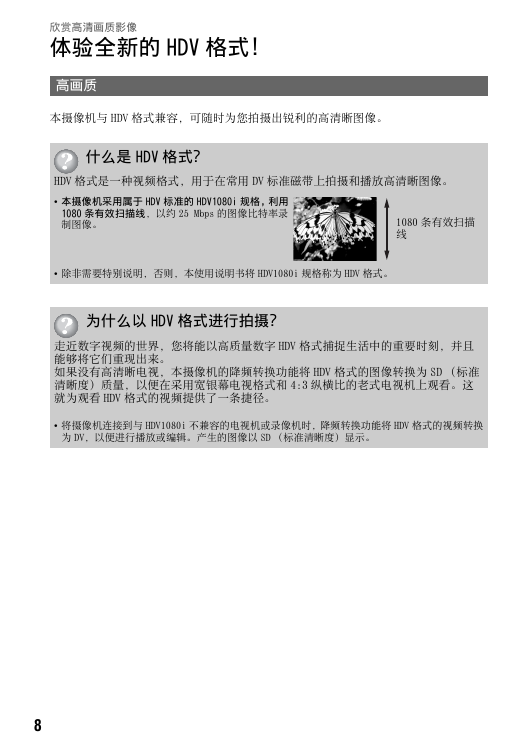

欣赏高清画质影像体验全新的 HDV 格式！高画质本摄像机与 HDV 格式兼容，可随时为您拍摄出锐利的高清晰图像。什么是 HDV 格式？ HDV 格式是一种视频格式，用于在常用 DV 标准磁带上拍摄和播放高清晰图像。本摄像机采用属于 HDV 标准的 HDV1080i 规格，利用 1080 条有效扫描线，以约 25 Mbps 的图像比特率录制图像。 1080 条有效扫描线除非需要特别说明，否则，本使用说明书将 HDV1080i 规格称为 HDV 格式。为什么以 HDV 格式进行拍摄？走近数字视频的世界，您将能以高质量数字 HDV 格式捕捉生活中的重要时刻，并且能够将它们重现出来。如果没有高清晰电视，本摄像机的降频转换功能将 HDV 格式的图像转换为 SD （标准清晰度）质量，以便在采用宽银幕电视格式和 4:3 纵横比的老式电视机上观看。这就为观看 HDV 格式的视频提供了一条捷径。将摄像机连接到与 HDV1080i 不兼容的电视机或录像机时，降频转换功能将 HDV 格式的视频转换为 DV，以便进行播放或编辑。产生的图像以 SD （标准清晰度）显示。 8
