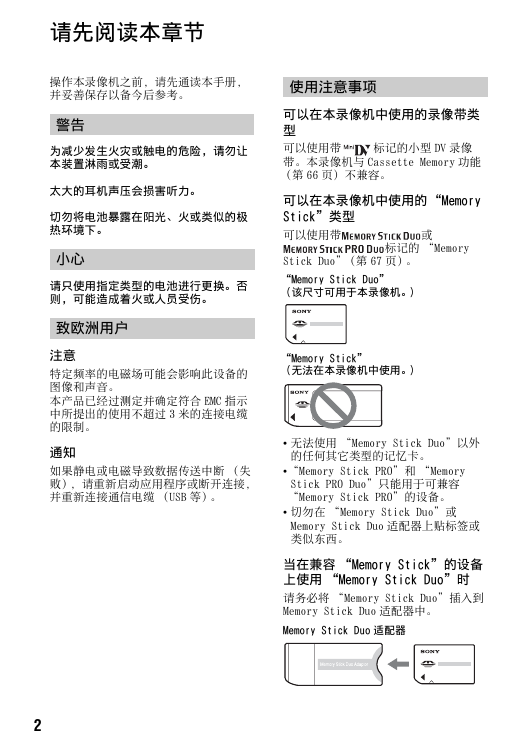

请先阅读本章节操作本录像机之前，请先通读本手册，并妥善保存以备今后参考。使用注意事项警告为减少发生火灾或触电的危险，请勿让本装置淋雨或受潮。太大的耳机声压会损害听力。切勿将电池暴露在阳光、火或类似的极热环境下。小心请只使用指定类型的电池进行更换。否则，可能造成着火或人员受伤。致欧洲用户注意特定频率的电磁场可能会影响此设备的图像和声音。本产品已经过测定并确定符合 EMC 指示中所提出的使用不超过 3 米的连接电缆的限制。通知如果静电或电磁导致数据传送中断（失败），请重新启动应用程序或断开连接，并重新连接通信电缆（USB 等）。可以在本录像机中使用的录像带类型可以使用带带。本录像机与 Cassette Memory 功能（第 66 页）不兼容。标记的小型 DV 录像可以在本录像机中使用的“Memory Stick”类型可以使用带或标记的 “Memory Stick Duo”（第 67 页）。 “Memory Stick Duo” （该尺寸可用于本录像机。） “Memory Stick” （无法在本录像机中使用。） • 无法使用 “Memory Stick Duo”以外的任何其它类型的记忆卡。 “Memory Stick PRO”和 “Memory Stick PRO Duo”只能用于可兼容 “Memory Stick PRO”的设备。切勿在 “Memory Stick Duo”或 Memory Stick Duo 适配器上贴标签或类似东西。当在兼容 “Memory Stick”的设备上使用 “Memory Stick Duo”时请务必将 “Memory Stick Duo”插入到 Memory Stick Duo 适配器中。 Memory Stick Duo 适配器 2

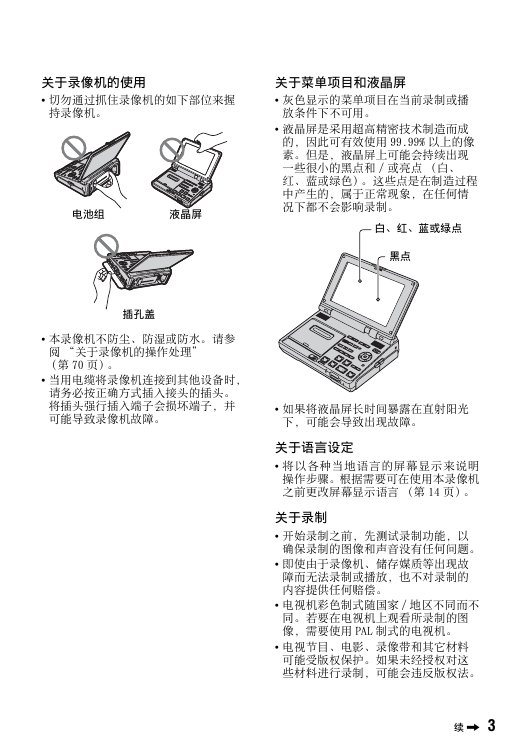

关于录像机的使用切勿通过抓住录像机的如下部位来握关于菜单项目和液晶屏灰色显示的菜单项目在当前录制或播持录像机。电池组液晶屏放条件下不可用。液晶屏是采用超高精密技术制造而成的，因此可有效使用 99.99% 以上的像素。但是，液晶屏上可能会持续出现一些很小的黑点和 / 或亮点（白、红、蓝或绿色）。这些点是在制造过程中产生的，属于正常现象，在任何情况下都不会影响录制。白、红、蓝或绿点黑点插孔盖本录像机不防尘、防湿或防水。请参阅 “关于录像机的操作处理” （第 70 页）。当用电缆将录像机连接到其他设备时，请务必按正确方式插入接头的插头。将插头强行插入端子会损坏端子，并可能导致录像机故障。如果将液晶屏长时间暴露在直射阳光下，可能会导致出现故障。关于语言设定将以各种当地语言的屏幕显示来说明操作步骤。根据需要可在使用本录像机之前更改屏幕显示语言（第 14 页）。关于录制开始录制之前，先测试录制功能，以确保录制的图像和声音没有任何问题。即使由于录像机、储存媒质等出现故障而无法录制或播放，也不对录制的内容提供任何赔偿。电视机彩色制式随国家 / 地区不同而不同。若要在电视机上观看所录制的图像，需要使用 PAL 制式的电视机。电视节目、电影、录像带和其它材料可能受版权保护。如果未经授权对这些材料进行录制，可能会违反版权法。续 , 3

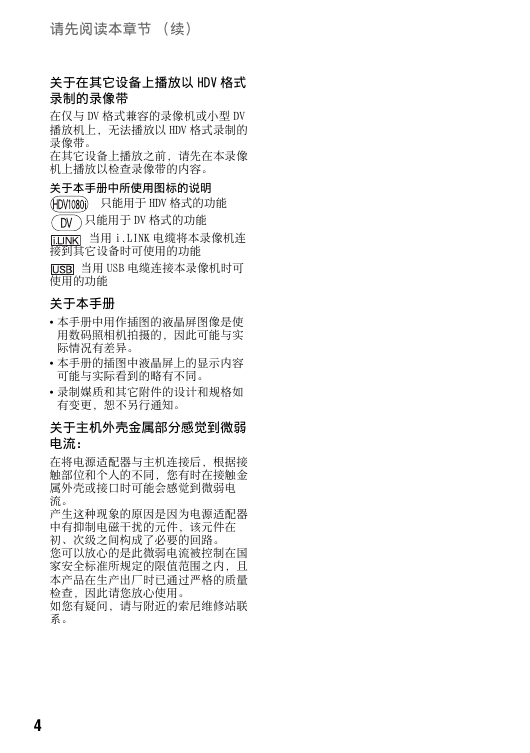

请先阅读本章节（续）关于在其它设备上播放以 HDV 格式录制的录像带在仅与 DV 格式兼容的录像机或小型 DV 播放机上，无法播放以 HDV 格式录制的录像带。在其它设备上播放之前，请先在本录像机上播放以检查录像带的内容。关于本手册中所使用图标的说明只能用于 HDV 格式的功能只能用于 DV 格式的功能当用 i.LINK 电缆将本录像机连接到其它设备时可使用的功能当用 USB 电缆连接本录像机时可使用的功能关于本手册本手册中用作插图的液晶屏图像是使用数码照相机拍摄的，因此可能与实际情况有差异。本手册的插图中液晶屏上的显示内容可能与实际看到的略有不同。录制媒质和其它附件的设计和规格如有变更，恕不另行通知。关于主机外壳金属部分感觉到微弱电流：在将电源适配器与主机连接后，根据接触部位和个人的不同，您有时在接触金属外壳或接口时可能会感觉到微弱电流。产生这种现象的原因是因为电源适配器中有抑制电磁干扰的元件，该元件在初、次级之间构成了必要的回路。您可以放心的是此微弱电流被控制在国家安全标准所规定的限值范围之内，且本产品在生产出厂时已通过严格的质量检查，因此请您放心使用。如您有疑问，请与附近的索尼维修站联系。 4

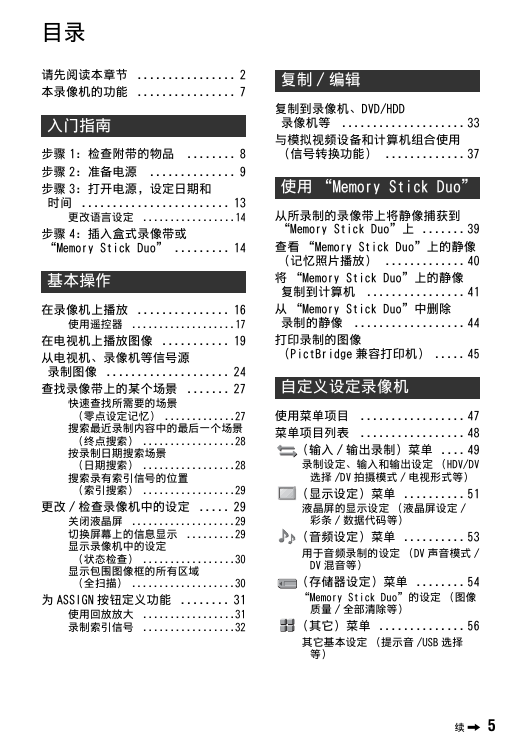

目录请先阅读本章节 ................ 2 本录像机的功能 ................ 7 复制 / 编辑入门指南步骤 1：检查附带的物品 ........ 8 步骤 2：准备电源 .............. 9 步骤 3：打开电源，设定日期和时间 ........................ 13 更改语言设定 .................14 步骤 4：插入盒式录像带或 “Memory Stick Duo” ......... 14 基本操作在录像机上播放 ............... 16 使用遥控器 ...................17 在电视机上播放图像 ........... 19 从电视机、录像机等信号源录制图像 .................... 24 查找录像带上的某个场景 ....... 27 快速查找所需要的场景（零点设定记忆） .............27 搜索最近录制内容中的最后一个场景（终点搜索） .................28 按录制日期搜索场景（日期搜索） .................28 搜索录有索引信号的位置（索引搜索） .................29 更改 / 检查录像机中的设定 ..... 29 关闭液晶屏 ...................29 切换屏幕上的信息显示 .........29 显示录像机中的设定（状态检查） .................30 显示包围图像框的所有区域（全扫描） ...................30 为 ASSIGN 按钮定义功能 ........ 31 使用回放放大 .................31 录制索引信号 .................32 复制到录像机、DVD/HDD 录像机等 .................... 33 与模拟视频设备和计算机组合使用（信号转换功能） ............. 37 使用 “Memory Stick Duo” 从所录制的录像带上将静像捕获到 “Memory Stick Duo”上 ....... 39 查看 “Memory Stick Duo”上的静像（记忆照片播放） ............. 40 将 “Memory Stick Duo”上的静像复制到计算机 ................ 41 从 “Memory Stick Duo”中删除录制的静像 .................. 44 打印录制的图像（PictBridge 兼容打印机） ..... 45 自定义设定录像机使用菜单项目 ................. 47 菜单项目列表 ................. 48 （输入 / 输出录制）菜单 .... 49 录制设定、输入和输出设定（HDV/DV 选择 /DV 拍摄模式 / 电视形式等）（显示设定）菜单 .......... 51 液晶屏的显示设定（液晶屏设定 / 彩条 / 数据代码等）（音频设定）菜单 .......... 53 用于音频录制的设定（DV 声音模式 / DV 混音等）（存储器设定）菜单 ........ 54 “Memory Stick Duo”的设定（图像质量 / 全部清除等）（其它）菜单 .............. 56 其它基本设定（提示音 /USB 选择等）续 , 5

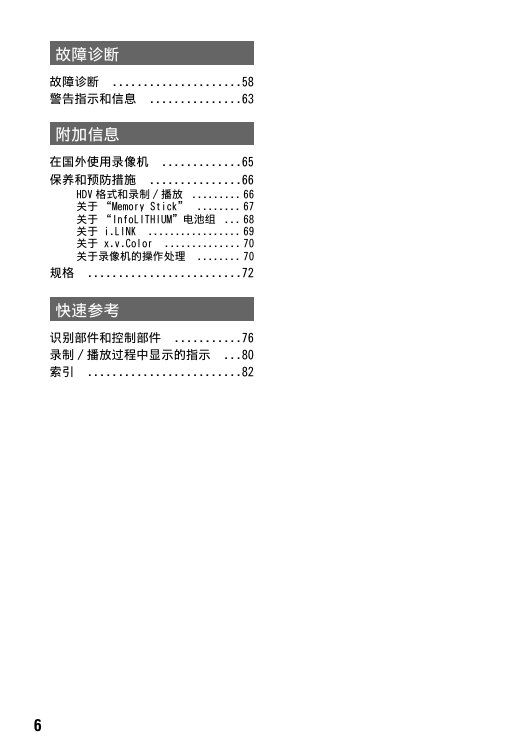

故障诊断故障诊断 .....................58 警告指示和信息 ...............63 附加信息在国外使用录像机 .............65 保养和预防措施 ...............66 HDV 格式和录制 / 播放 ......... 66 关于 “Memory Stick” ........ 67 关于 “InfoLITHIUM”电池组 ... 68 关于 i.LINK ................. 69 关于 x.v.Color .............. 70 关于录像机的操作处理 ........ 70 规格 .........................72 快速参考识别部件和控制部件 ...........76 录制 / 播放过程中显示的指示 ...80 索引 .........................82 6

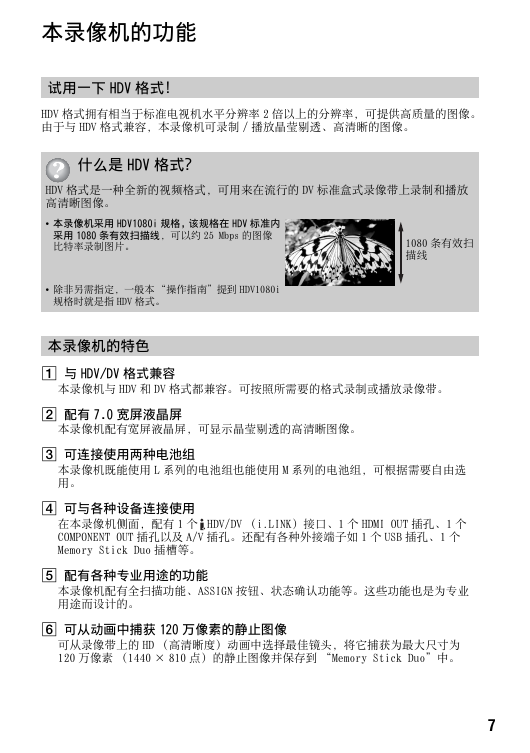

本录像机的功能试用一下 HDV 格式！ HDV 格式拥有相当于标准电视机水平分辨率 2 倍以上的分辨率，可提供高质量的图像。由于与 HDV 格式兼容，本录像机可录制 / 播放晶莹剔透、高清晰的图像。什么是 HDV 格式？ HDV 格式是一种全新的视频格式，可用来在流行的 DV 标准盒式录像带上录制和播放高清晰图像。本录像机采用 HDV1080i 规格，该规格在 HDV 标准内采用 1080 条有效扫描线，可以约 25 Mbps 的图像比特率录制图片。除非另需指定，一般本 “操作指南”提到 HDV1080i 规格时就是指 HDV 格式。本录像机的特色 1 与 HDV/DV 格式兼容 1080 条有效扫描线本录像机与 HDV 和 DV 格式都兼容。可按照所需要的格式录制或播放录像带。 2 配有 7.0 宽屏液晶屏本录像机配有宽屏液晶屏，可显示晶莹剔透的高清晰图像。 3 可连接使用两种电池组本录像机既能使用 L 系列的电池组也能使用 M 系列的电池组，可根据需要自由选用。 4 可与各种设备连接使用在本录像机侧面，配有 1 个 HDV/DV （i.LINK）接口、1 个 HDMI OUT 插孔、1 个 COMPONENT OUT 插孔以及 A/V 插孔。还配有各种外接端子如 1 个 USB 插孔、1 个 Memory Stick Duo 插槽等。 5 配有各种专业用途的功能本录像机配有全扫描功能、ASSIGN 按钮、状态确认功能等。这些功能也是为专业用途而设计的。 6 可从动画中捕获 120 万像素的静止图像可从录像带上的 HD （高清晰度）动画中选择最佳镜头，将它捕获为最大尺寸为 120 万像素（1440 × 810 点）的静止图像并保存到 “Memory Stick Duo”中。 7

入门指南步骤 1：检查附带的物品确认录像机中是否附带下列物品。括号中的数字表示附带物品的数量。 USB 电缆（1）（第 42 页）交流适配器（1）（第 9 页）充电电池组 NP-F570 （1）（第 9、68 页）电源线（1）（第 9 页）操作指南（本手册）（1）无线遥控器（1）（第 79 页）用于附带遥控器、规格尺寸为 R6 （AA）的电池（2）关于如何更换电池的详细信息，请参考第 79 页。 A/V 连接电缆（1）（第 19、21、35 页）分量视频电缆（1）（第 19、21 页） 8
