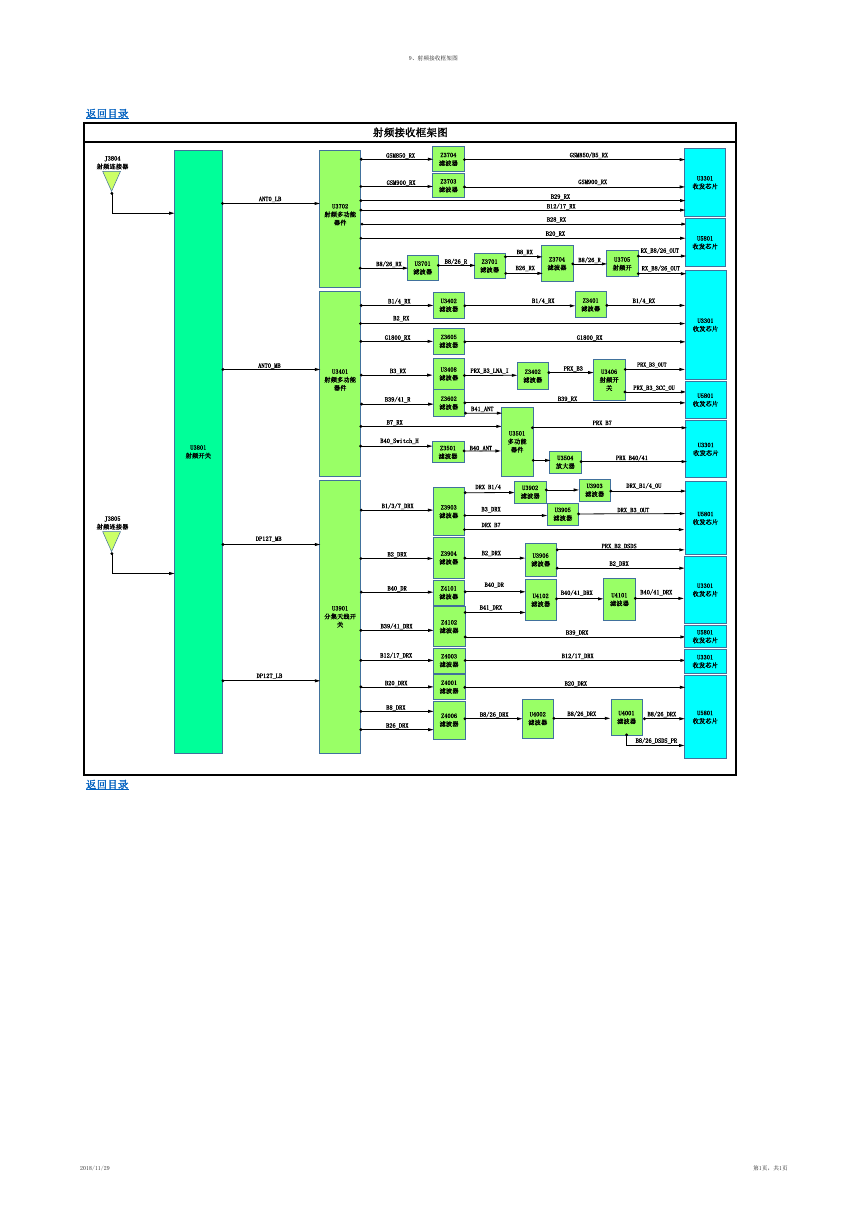

9、射频接收框架图 射频接收框架图 GSM850_RX GSM900_RX Z3704 滤波器 Z3703 滤波器 GSM850/B5_RX GSM900_RX B29_RX B12/17_RX B28_RX B20_RX B8/26_RX U3701 滤波器 B8/26_R Z3701 滤波器 B8_RX B26_RX Z3704 滤波器 B8/26_R U3705 射频开 RX_B8/26_OUT RX_B8/26_OUT B1/4_RX B2_RX G1800_RX B3_RX B39/41_R B7_RX U3402 滤波器 Z3605 滤波器 U3408 滤波器 Z3602 滤波器 B1/4_RX Z3401 滤波器 B1/4_RX G1800_RX PRX_B3_LNA_I Z3402 滤波器 B41_ANT U3406 射频开 关 PRX_B3_OUT PRX_B3_3CC_OU PRX_B3 B39_RX PRX B7 B40_Switch_H Z3501 滤波器 B40_ANT U3501 多功能 器件 U3504 放大器 PRX B40/41 DRX B1/4 U3902 滤波器 U3903 滤波器 DRX_B1/4_OU U3301 收发芯片 U5801 收发芯片 U3301 收发芯片 U5801 收发芯片 U3301 收发芯片 B1/3/7_DRX B2_DRX B40_DR B39/41_DRX B12/17_DRX B20_DRX B8_DRX B26_DRX Z3903 滤波器 Z3904 滤波器 Z4101 滤波器 Z4102 滤波器 Z4003 滤波器 Z4001 滤波器 Z4006 滤波器 B3_DRX DRX B7 B2_DRX B40_DR B41_DRX U3906 滤波器 U4102 滤波器 U3905 滤波器 DRX_B3_OUT U5801 收发芯片 PRX_B2_DSDST B2_DRX U4101 滤波器 B40/41_DRX U3301 收发芯片 U5801 收发芯片 U3301 收发芯片 B40/41_DRX B39_DRX B12/17_DRX B20_DRX B8/26_DRX U4002 滤波器 B8/26_DRX U4001 滤波器 B8/26_DRX U5801 收发芯片 B8/26_DSDS_PR ANT0_LB U3702 射频多功能 器件 ANT0_MB U3401 射频多功能 器件 DP12T_MB DP12T_LB U3901 分集天线开 关 返回目录 J3804 射频连接器 U3801 射频开关 J3805 射频连接器 返回目录 2018/11/29 第1页，共1页
