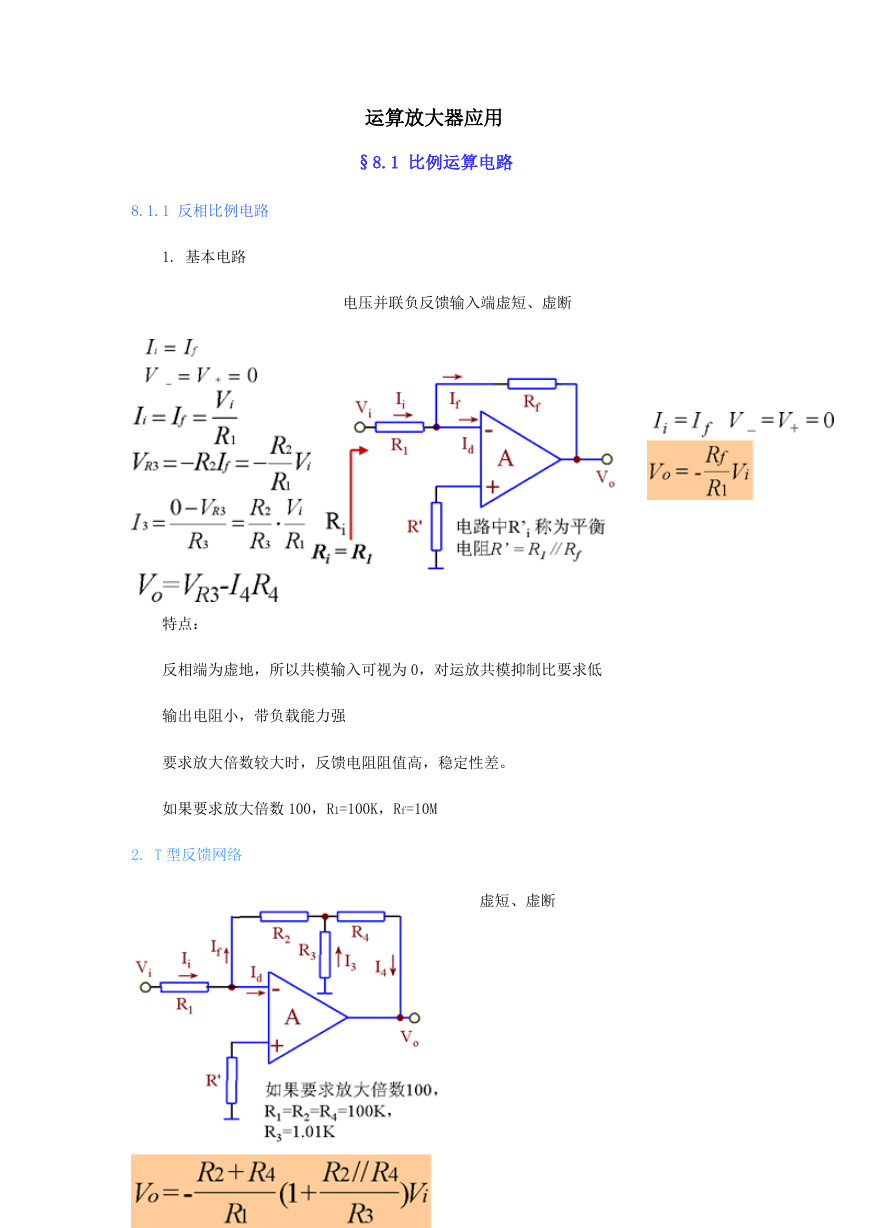

运算放大器应用 §8.1 比例运算电路 8.1.1 反相比例电路 1. 基本电路电压并联负反馈输入端虚短、虚断特点：反相端为虚地，所以共模输入可视为 0，对运放共模抑制比要求低输出电阻小，带负载能力强要求放大倍数较大时，反馈电阻阻值高，稳定性差。如果要求放大倍数 100，R1=100K，Rf=10M 2. T 型反馈网络虚短、虚断

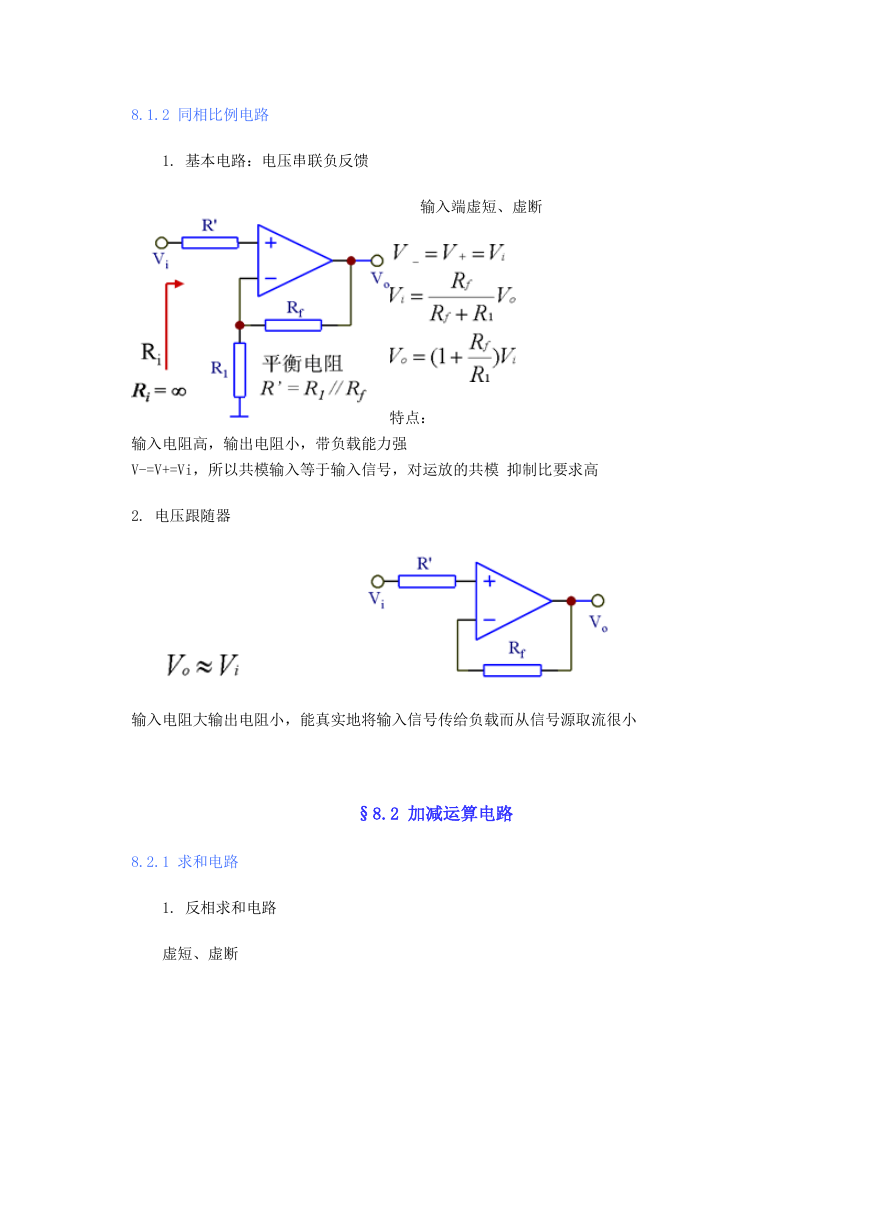

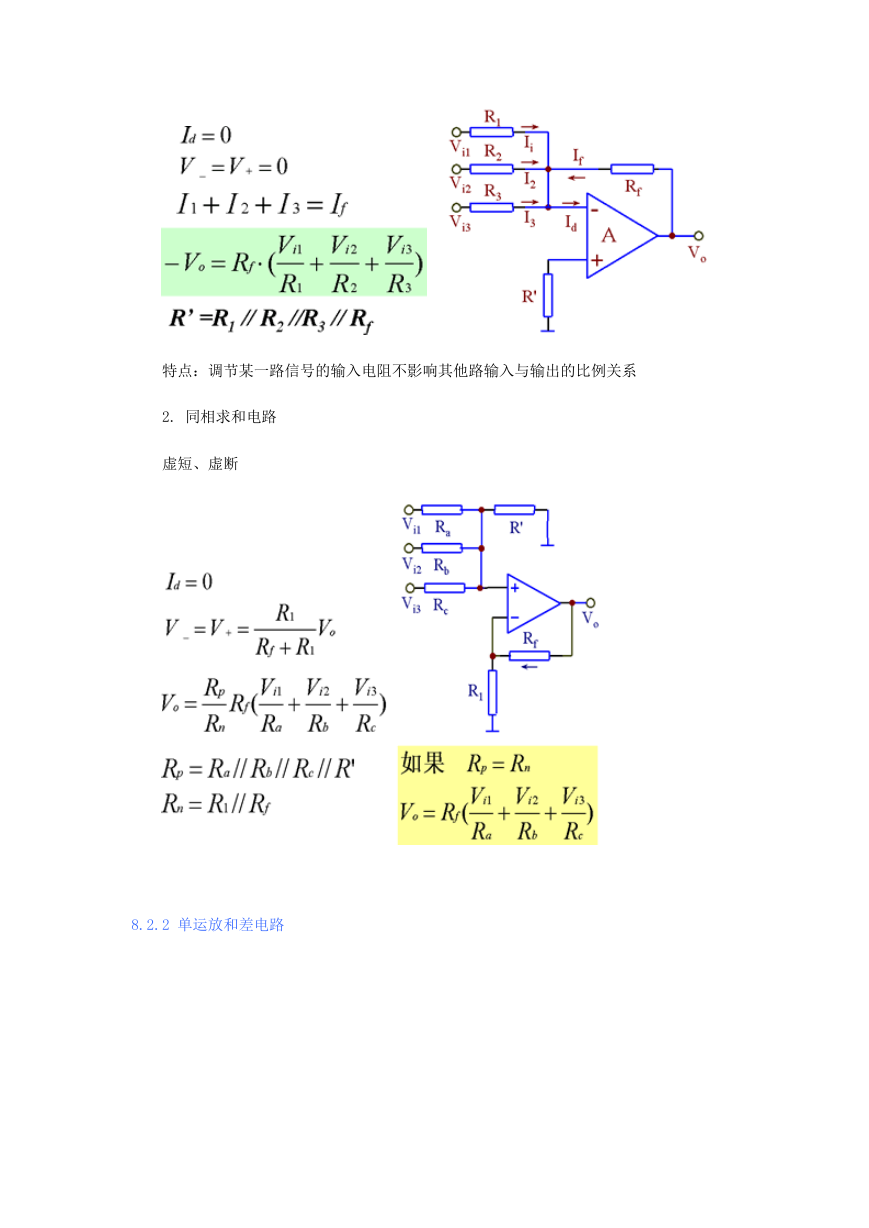

8.1.2 同相比例电路 1. 基本电路：电压串联负反馈输入端虚短、虚断特点：输入电阻高，输出电阻小，带负载能力强 V-=V+=Vi，所以共模输入等于输入信号，对运放的共模抑制比要求高 2. 电压跟随器输入电阻大输出电阻小，能真实地将输入信号传给负载而从信号源取流很小 §8.2 加减运算电路 8.2.1 求和电路 1. 反相求和电路虚短、虚断

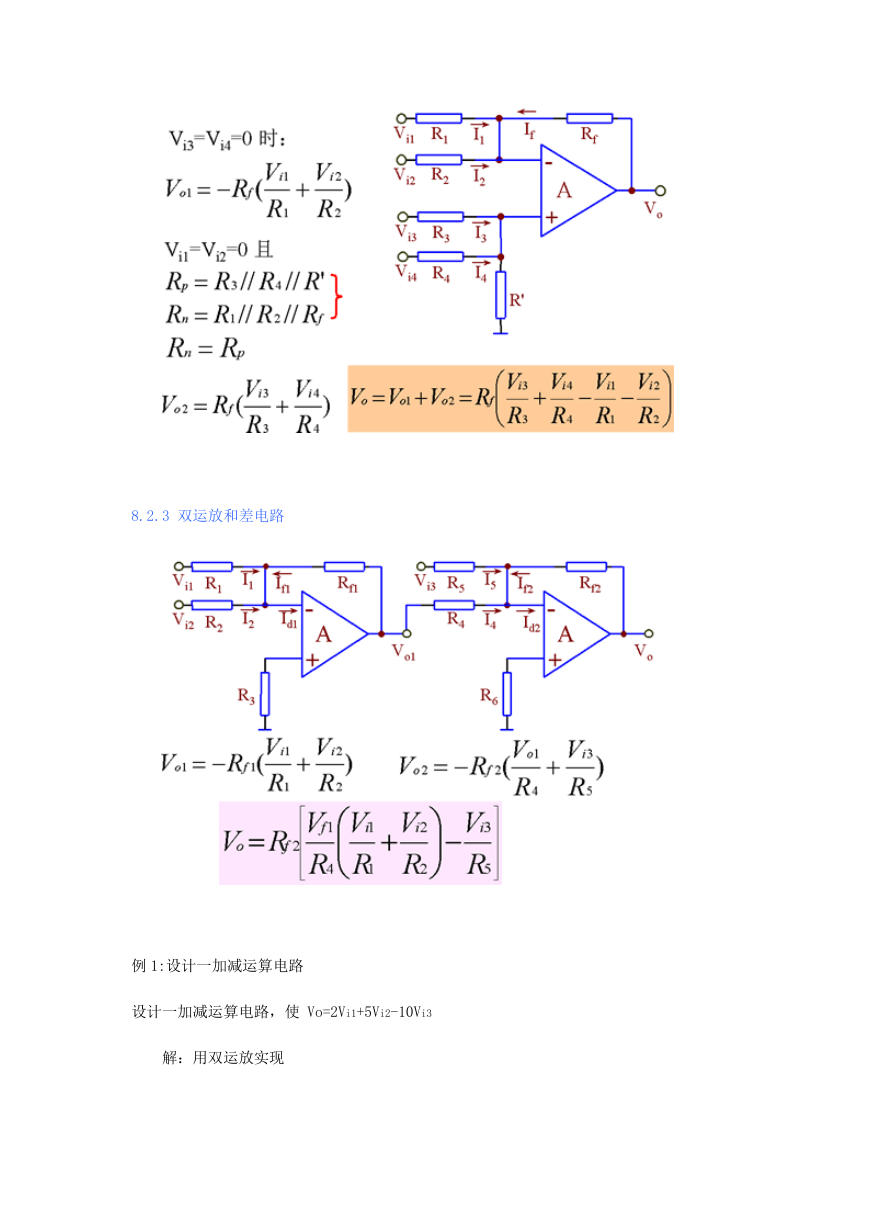

特点：调节某一路信号的输入电阻不影响其他路输入与输出的比例关系 2. 同相求和电路虚短、虚断 8.2.2 单运放和差电路

8.2.3 双运放和差电路例 1:设计一加减运算电路设计一加减运算电路，使 Vo=2Vi1+5Vi2-10Vi3 解：用双运放实现

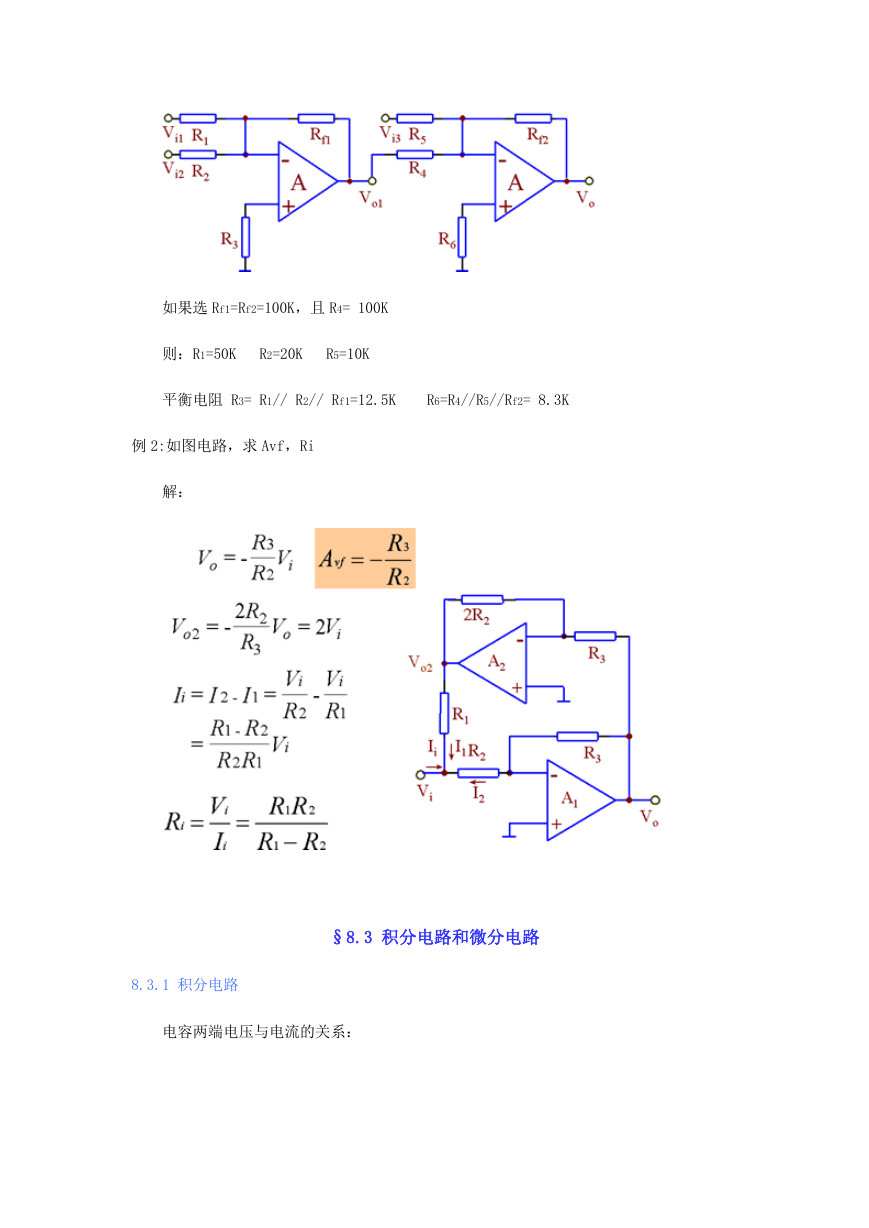

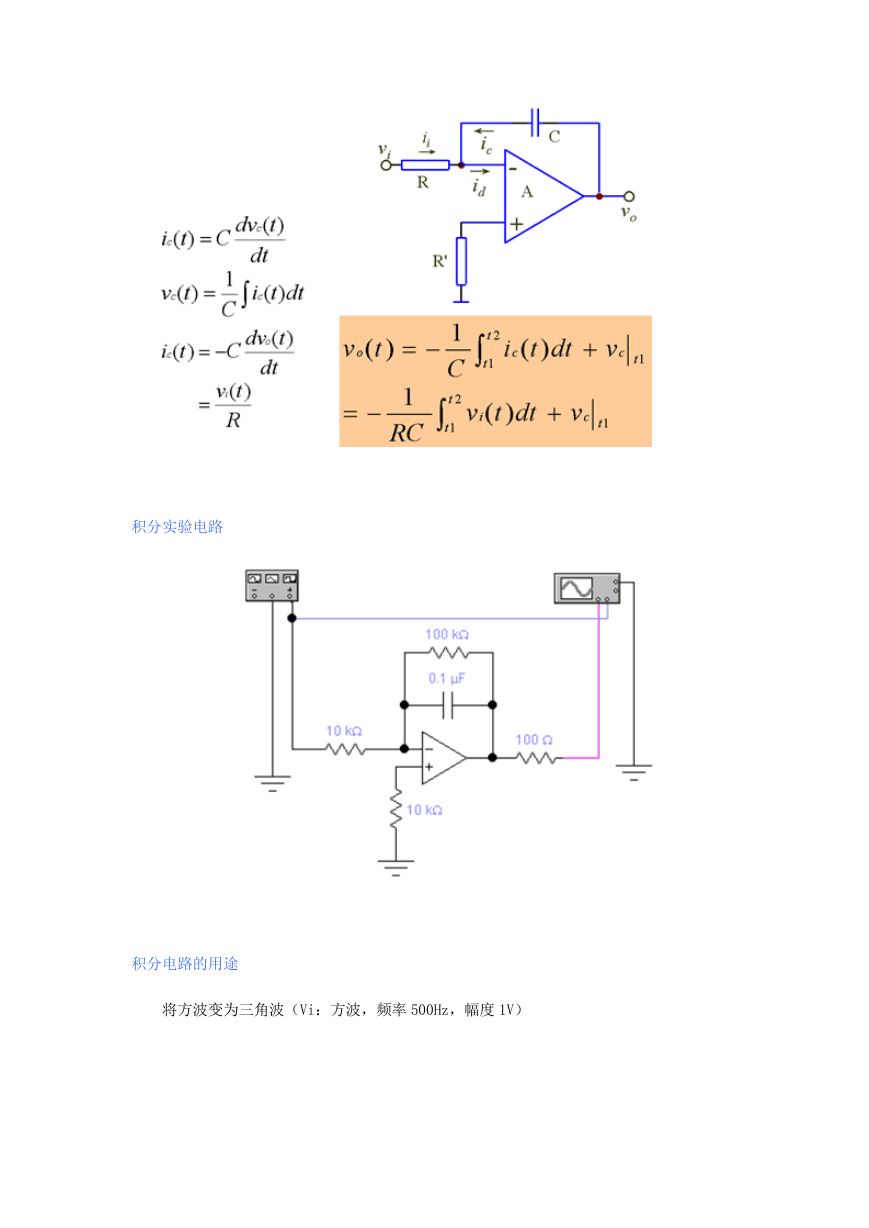

如果选 Rf1=Rf2=100K，且 R4= 100K 则：R1=50K R2=20K R5=10K 平衡电阻 R3= R1// R2// Rf1=12.5K R6=R4//R5//Rf2= 8.3K 例 2:如图电路，求 Avf，Ri 解： §8.3 积分电路和微分电路 8.3.1 积分电路电容两端电压与电流的关系：

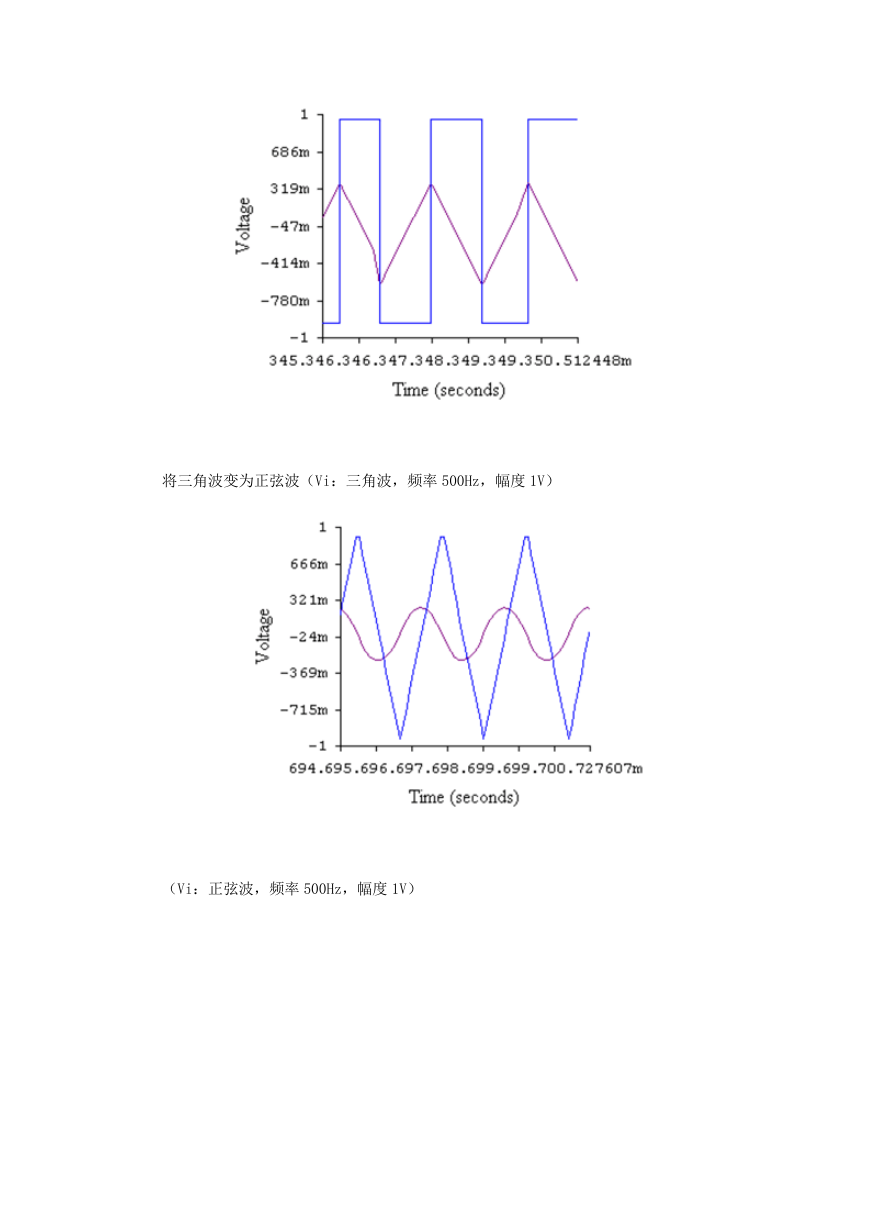

积分实验电路积分电路的用途将方波变为三角波（Vi：方波，频率 500Hz，幅度 1V）

将三角波变为正弦波（Vi：三角波，频率 500Hz，幅度 1V）（Vi：正弦波，频率 500Hz，幅度 1V）

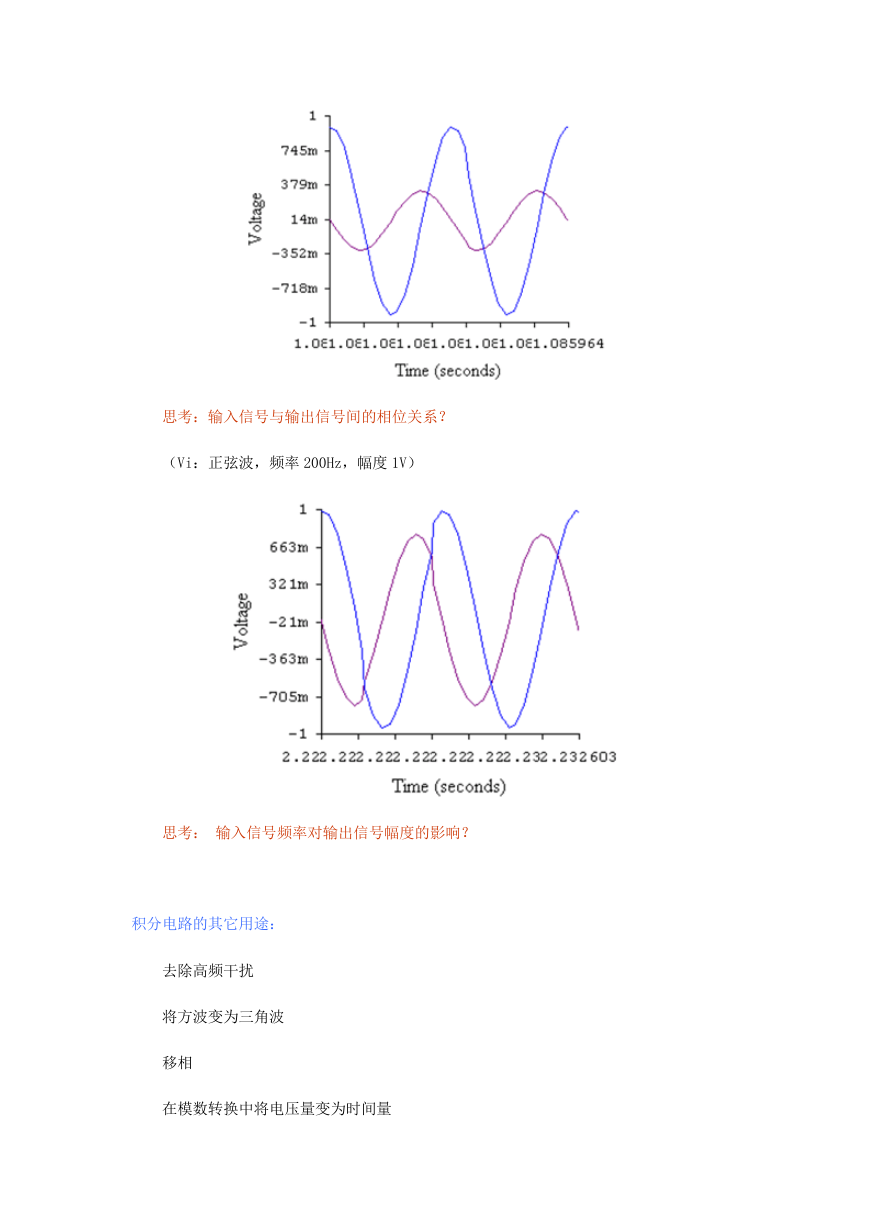

思考：输入信号与输出信号间的相位关系？（Vi：正弦波，频率 200Hz，幅度 1V）思考：输入信号频率对输出信号幅度的影响？积分电路的其它用途：去除高频干扰将方波变为三角波移相在模数转换中将电压量变为时间量
