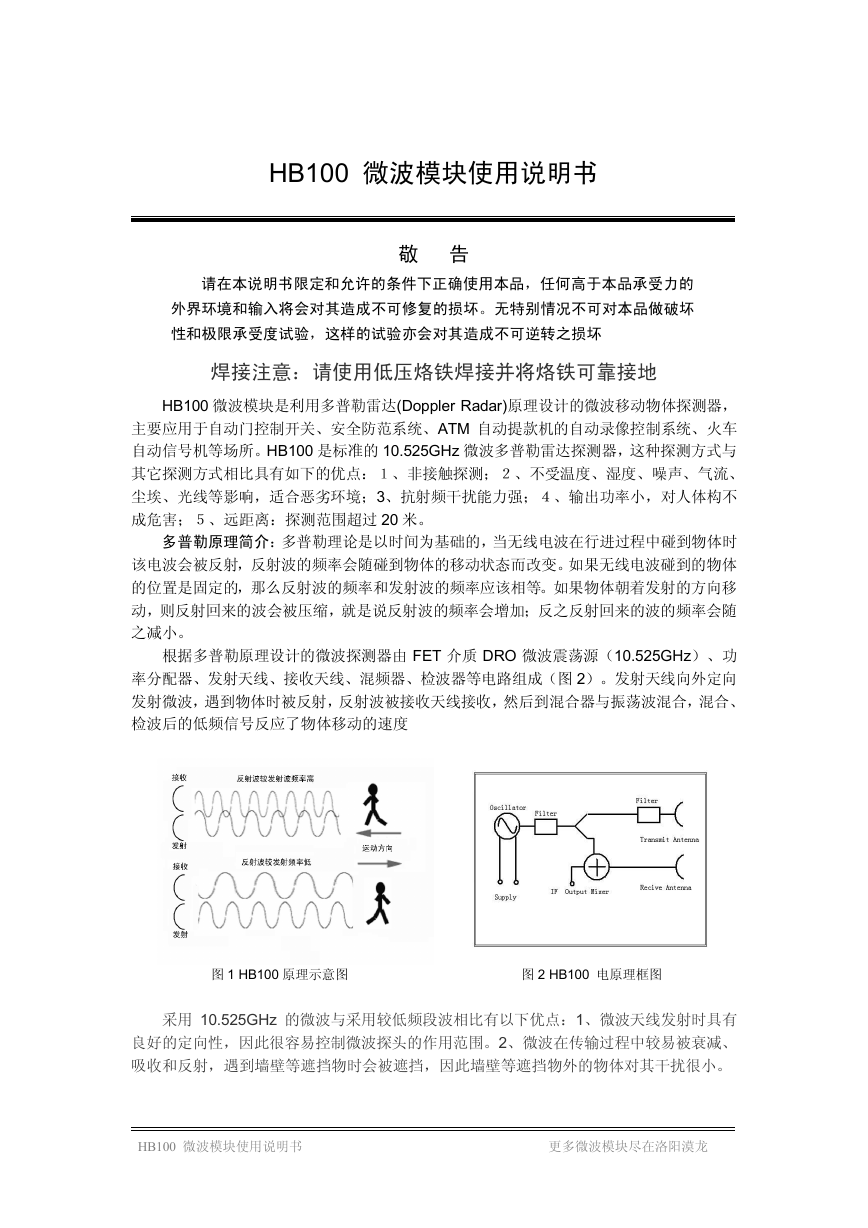

HB100 微波模块使用说明书 敬 告 请在本说明书限定和允许的条件下正确使用本品，任何高于本品承受力的 外界环境和输入将会对其造成不可修复的损坏。无特别情况不可对本品做破坏 性和极限承受度试验，这样的试验亦会对其造成不可逆转之损坏 焊接注意：请使用低压烙铁焊接并将烙铁可靠接地 HB100 微波模块是利用多普勒雷达(Doppler Radar)原理设计的微波移动物体探测器， 主要应用于自动门控制开关、安全防范系统、ATM 自动提款机的自动录像控制系统、火车 自动信号机等场所。HB100 是标准的 10.525GHz 微波多普勒雷达探测器，这种探测方式与 其它探测方式相比具有如下的优点：１、非接触探测；２、不受温度、湿度、噪声、气流、 尘埃、光线等影响，适合恶劣环境；3、抗射频干扰能力强；４、输出功率小，对人体构不 成危害；５、远距离：探测范围超过 20 米。 多普勒原理简介：多普勒理论是以时间为基础的，当无线电波在行进过程中碰到物体时 该电波会被反射，反射波的频率会随碰到物体的移动状态而改变。如果无线电波碰到的物体 的位置是固定的，那么反射波的频率和发射波的频率应该相等。如果物体朝着发射的方向移 动，则反射回来的波会被压缩，就是说反射波的频率会增加；反之反射回来的波的频率会随 之减小。 根据多普勒原理设计的微波探测器由 FET 介质 DRO 微波震荡源（10.525GHz）、功 率分配器、发射天线、接收天线、混频器、检波器等电路组成（图 2）。发射天线向外定向 发射微波，遇到物体时被反射，反射波被接收天线接收，然后到混合器与振荡波混合，混合、 检波后的低频信号反应了物体移动的速度 图 1 HB100 原理示意图 图 2 HB100 电原理框图 采用 10.525GHz 的微波与采用较低频段波相比有以下优点：1、微波天线发射时具有 良好的定向性，因此很容易控制微波探头的作用范围。2、微波在传输过程中较易被衰减、 吸收和反射，遇到墙壁等遮挡物时会被遮挡，因此墙壁等遮挡物外的物体对其干扰很小。 HB100 微波模块使用说明书 更多微波模块尽在洛阳漠龙 

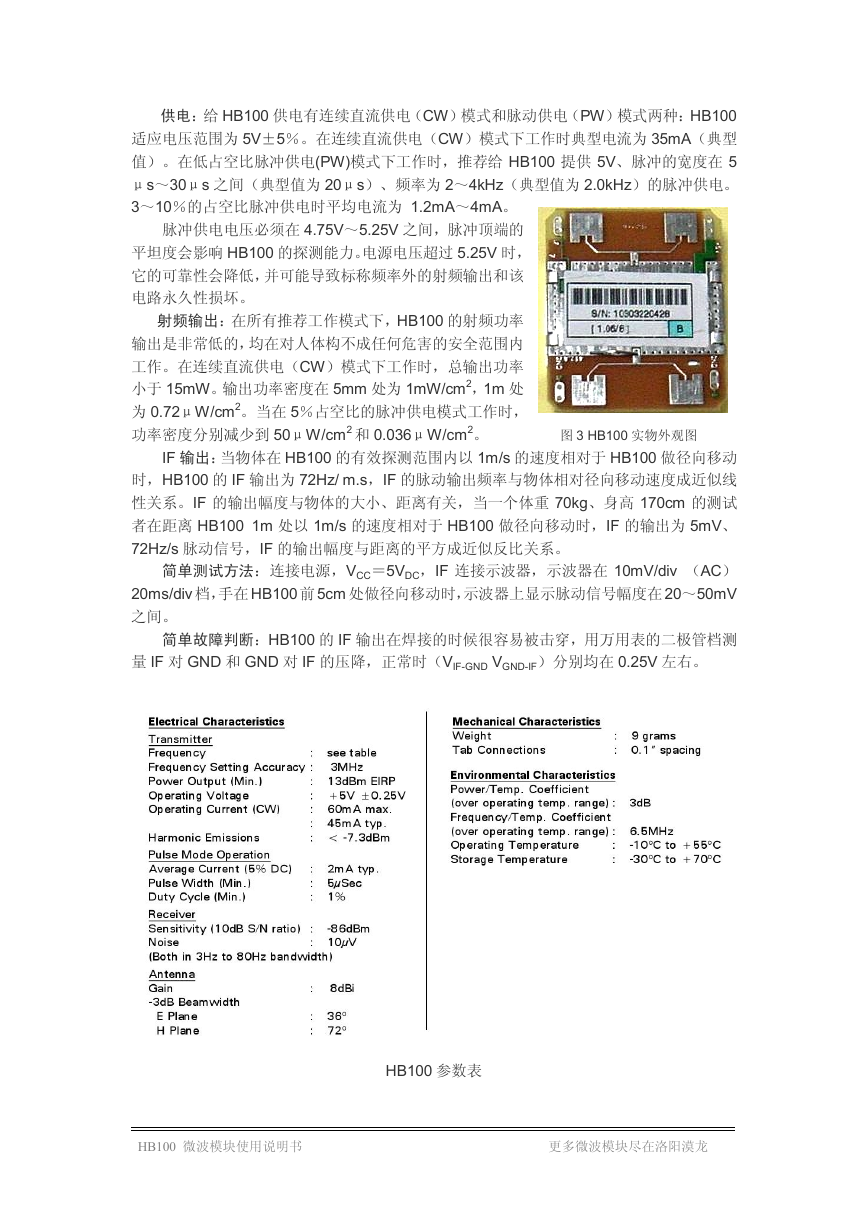

供电：给 HB100 供电有连续直流供电（CW）模式和脉动供电（PW）模式两种：HB100 适应电压范围为 5V±5％。在连续直流供电（CW）模式下工作时典型电流为 35mA（典型 值）。在低占空比脉冲供电(PW)模式下工作时，推荐给 HB100 提供 5V、脉冲的宽度在 5 μs～30μs 之间（典型值为 20μs）、频率为 2～4kHz（典型值为 2.0kHz）的脉冲供电。 3～10％的占空比脉冲供电时平均电流为 1.2mA ～4mA。 脉冲供电电压必须在 4.75V～5.25V 之间，脉冲顶端的 平坦度会影响 HB100 的探测能力。电源电压超过 5.25V 时， 它的可靠性会降低，并可能导致标称频率外的射频输出和该 电路永久性损坏。 射频输出：在所有推荐工作模式下，HB100 的射频功率 输出是非常低的，均在对人体构不成任何危害的安全范围内 工作。在连续直流供电（CW）模式下工作时，总输出功率 小于 15mW。输出功率密度在 5mm 处为 1mW/cm2，1m 处 为 0.72μW/cm2。当在 5％占空比的脉冲供电模式工作时， 功率密度分别减少到 50μW/cm2 和 0.036μW/cm2。 图 3 HB100 实物外观图 IF 输出：当物体在HB100 的有效探测范围内以 1m/s 的速度相对于 HB100 做径向移动 时，HB100 的 IF 输出为 72Hz/ m.s，IF 的脉动输出频率与物体相对径向移动速度成近似线 性关系。IF 的输出幅度与物体的大小、距离有关，当一个体重 70kg、身高 170cm 的测试 者在距离 HB100 1m 处以 1m/s 的速度相对于 HB100 做径向移动时，IF 的输出为 5mV、 72Hz/s 脉动信号，IF 的输出幅度与距离的平方成近似反比关系。 简单测试方法：连接电源，VCC＝5VDC，IF 连接示波器，示波器在 10mV/div （AC） 20ms/div 档，手在 HB100 前 5cm 处做径向移动时，示波器上显示脉动信号幅度在 20～50mV 之间。 简单故障判断：HB100 的 IF 输出在焊接的时候很容易被击穿，用万用表的二极管档测 量 IF 对 GND 和 GND 对 IF 的压降，正常时（VIF-GND VGND-IF）分别均在 0.25V 左右。 HB100 参数表 HB100 微波模块使用说明书 更多微波模块尽在洛阳漠龙 

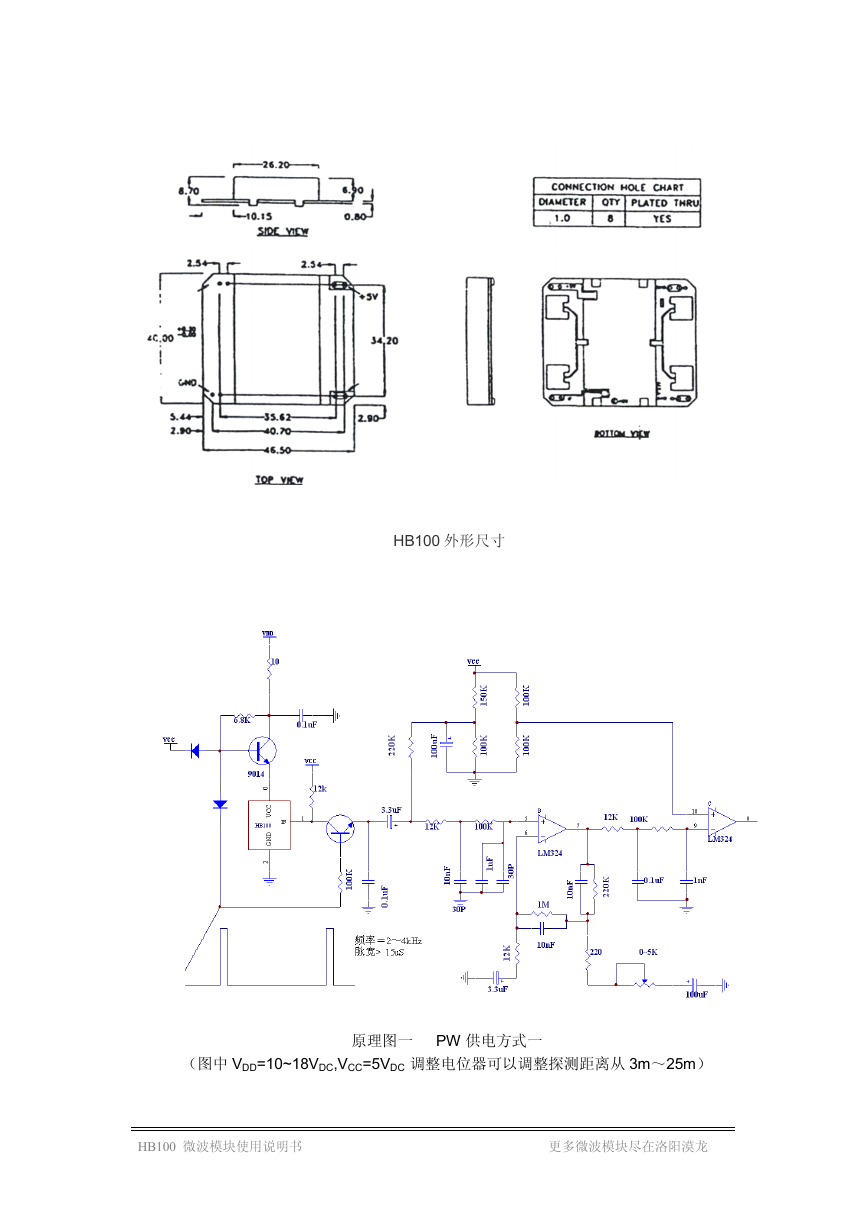

HB100 外形尺寸 （图中 VDD=10~18VDC,VCC=5VDC 调整电位器可以调整探测距离从 3m～25m） 原理图一 PW 供电方式一 HB100 微波模块使用说明书 更多微波模块尽在洛阳漠龙 

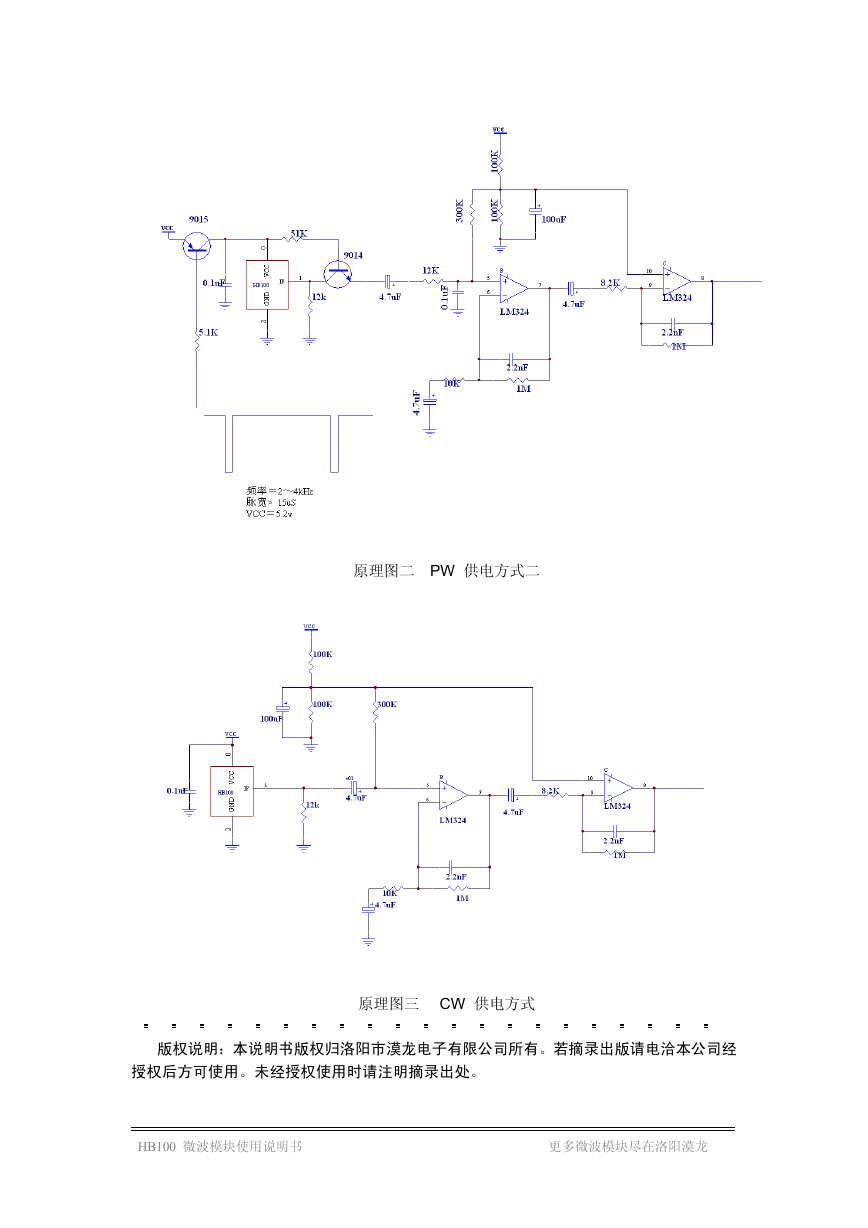

原理图二 PW 供电方式二 原理图三 CW 供电方式 版权说明：本说明书版权归洛阳市漠龙电子有限公司所有。若摘录出版请电洽本公司经 授权后方可使用。未经授权使用时请注明摘录出处。 HB100 微波模块使用说明书 更多微波模块尽在洛阳漠龙
