相关产品: | R&S CMW100 南指用应 > 朋志陈 < > 0 . 1 V < - > 4 2 . 4 0 . 8 1 0 2 <

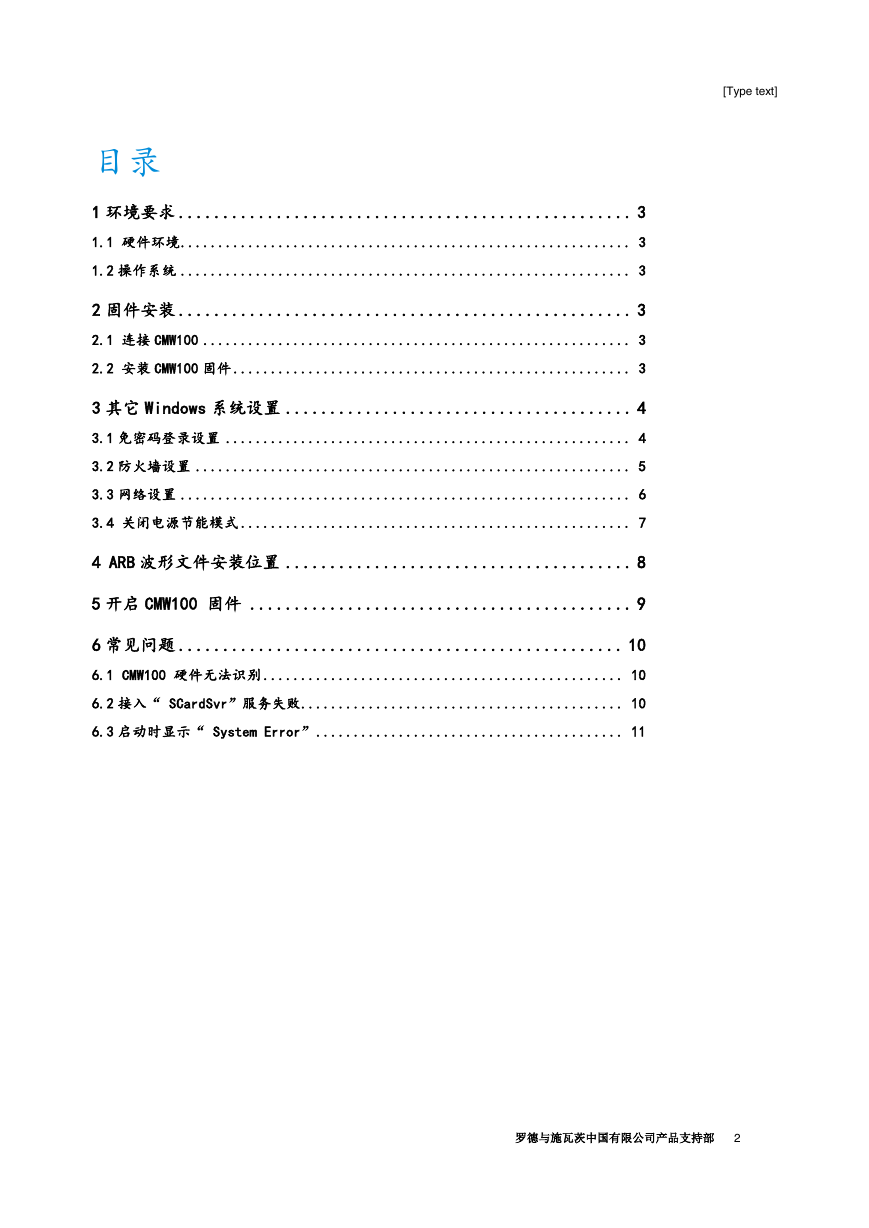

[Type text] 目录 1 环境要求 ................................................... 3 1.1 硬件环境 ............................................................ 3 1.2 操作系统 ............................................................ 3 2 固件安装 ................................................... 3 2.1 连接 CMW100 ......................................................... 3 2.2 安装 CMW100 固件 ..................................................... 3 3 其它 Windows 系统设置 ....................................... 4 3.1 免密码登录设置 ...................................................... 4 3.2 防火墙设置 .......................................................... 5 3.3 网络设置 ............................................................ 6 3.4 关闭电源节能模式 .................................................... 7 4 ARB 波形文件安装位置 ....................................... 8 5 开启 CMW100 固件 ........................................... 9 6 常见问题 .................................................. 10 6.1 CMW100 硬件无法识别 ................................................ 10 6.2 接入“ SCardSvr”服务失败 ........................................... 10 6.3 启动时显示“ System Error” ......................................... 11 罗德与施瓦茨中国有限公司产品支持部 2

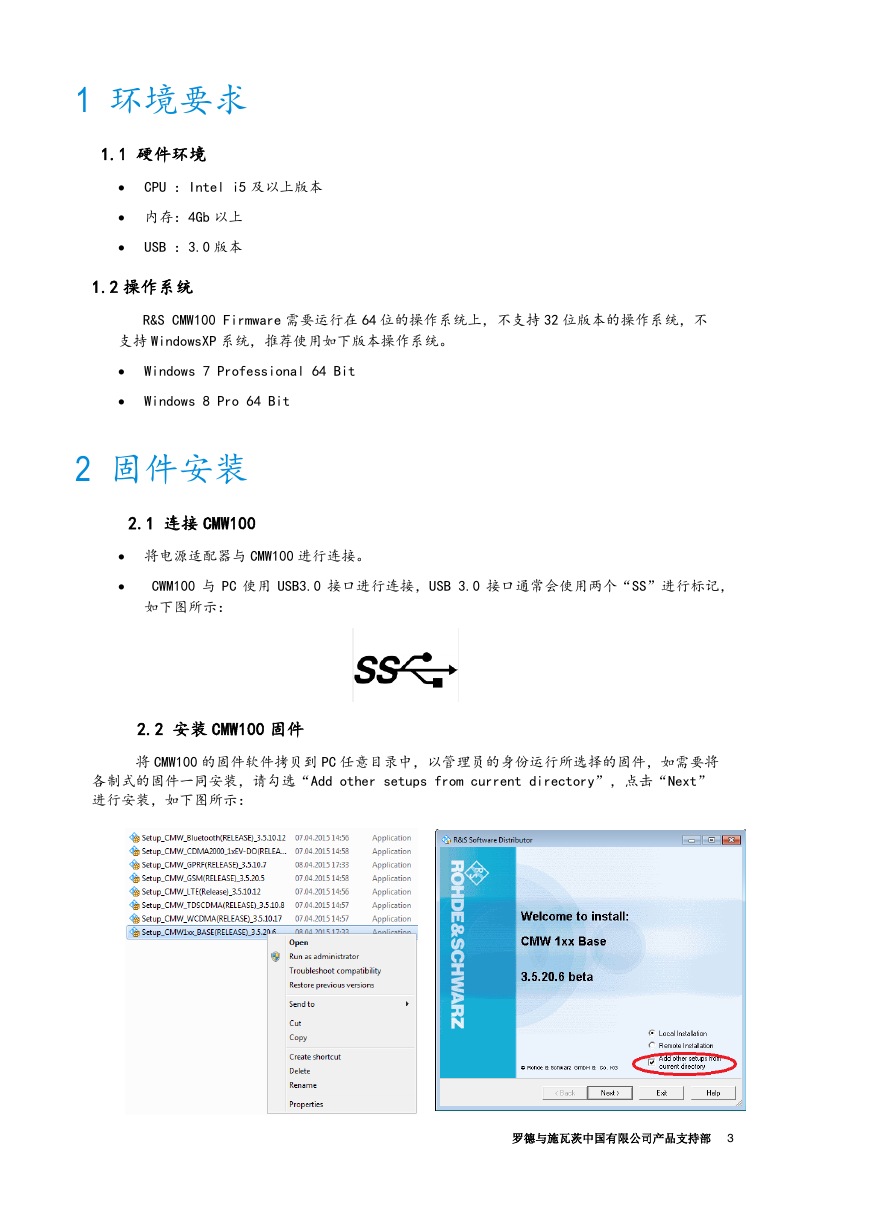

1 环境要求 1.1 硬件环境  CPU ：Intel i5 及以上版本  内存：4Gb 以上  USB ：3.0 版本 1.2 操作系统 R&S CMW100 Firmware 需要运行在 64 位的操作系统上，不支持 32 位版本的操作系统，不支持 WindowsXP 系统，推荐使用如下版本操作系统。 Windows 7 Professional 64 Bit Windows 8 Pro 64 Bit   2 固件安装 2.1 连接 CMW100  将电源适配器与 CMW100 进行连接。  CWM100 与 PC 使用 USB3.0 接口进行连接，USB 3.0 接口通常会使用两个“SS”进行标记，如下图所示： 2.2 安装 CMW100 固件将 CMW100 的固件软件拷贝到 PC 任意目录中，以管理员的身份运行所选择的固件，如需要将各制式的固件一同安装，请勾选“Add other setups from current directory”，点击“Next” 进行安装，如下图所示：罗德与施瓦茨中国有限公司产品支持部 3

固件安装完成后，您将看到“重新启动电脑”的提示对话框，点击“Yes”重新启动电脑，重新启动时，需要将 CMW100 断电关机，然后在重新上电开机。 3 其它 Windows 系统设置 3.1 免密码登录设置为了便于产线使用，建议安装 CMW100 固件的主机采用自动登录设置，不需要在每次开机时输入用户名及密码，Window7 和 Windows8 操作系统自动登录设置参考如下： 3.1.1 Window7 系统免密码登录设置点击“开始”按钮，在“查询程序和文件”的输入框中输入“netplwiz”，“用户帐号管理设置”功能对话框将显示罗德与施瓦茨中国有限公司产品支持部 4

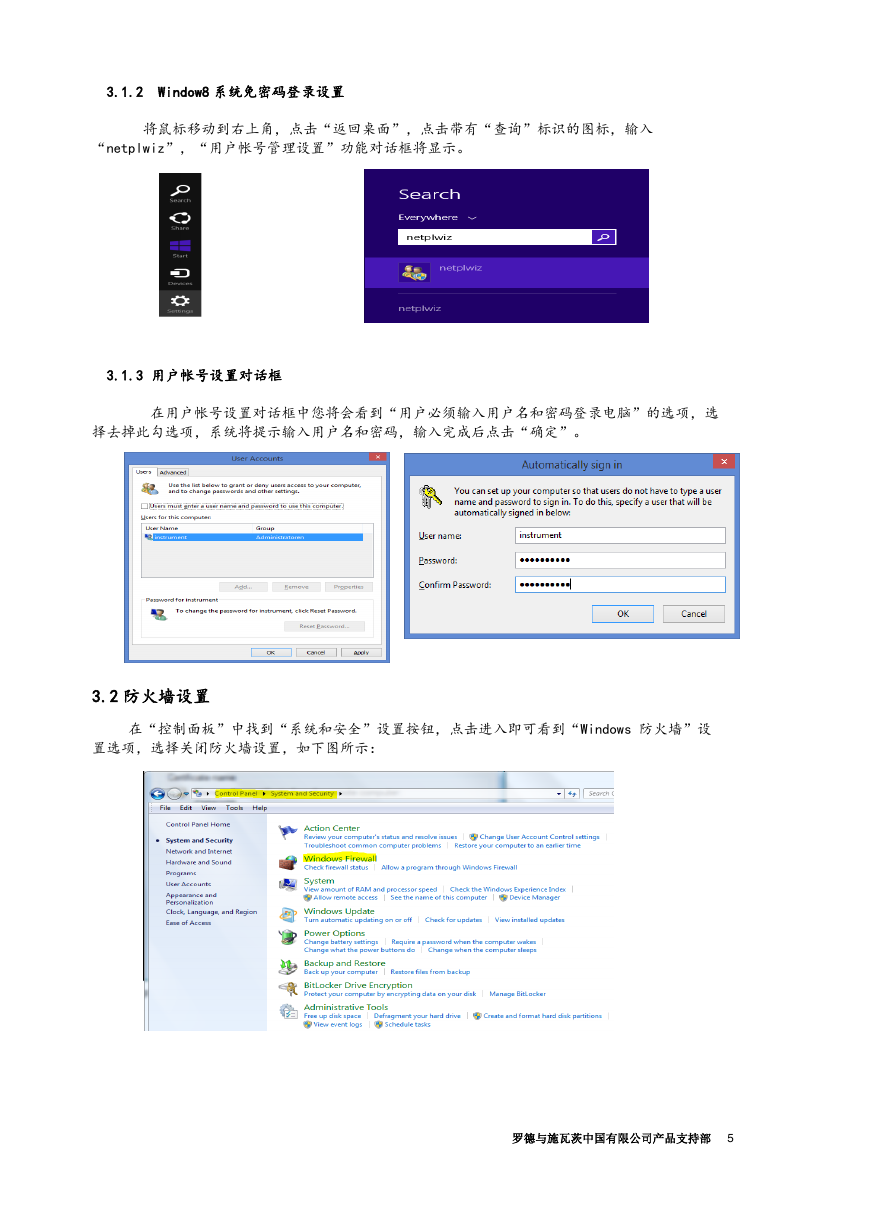

3.1.2 Window8 系统免密码登录设置将鼠标移动到右上角，点击“返回桌面”，点击带有“查询”标识的图标，输入 “netplwiz”，“用户帐号管理设置”功能对话框将显示。 3.1.3 用户帐号设置对话框在用户帐号设置对话框中您将会看到“用户必须输入用户名和密码登录电脑”的选项，选择去掉此勾选项，系统将提示输入用户名和密码，输入完成后点击“确定”。 3.2 防火墙设置在“控制面板”中找到“系统和安全”设置按钮，点击进入即可看到“Windows 防火墙”设置选项，选择关闭防火墙设置，如下图所示：罗德与施瓦茨中国有限公司产品支持部 5

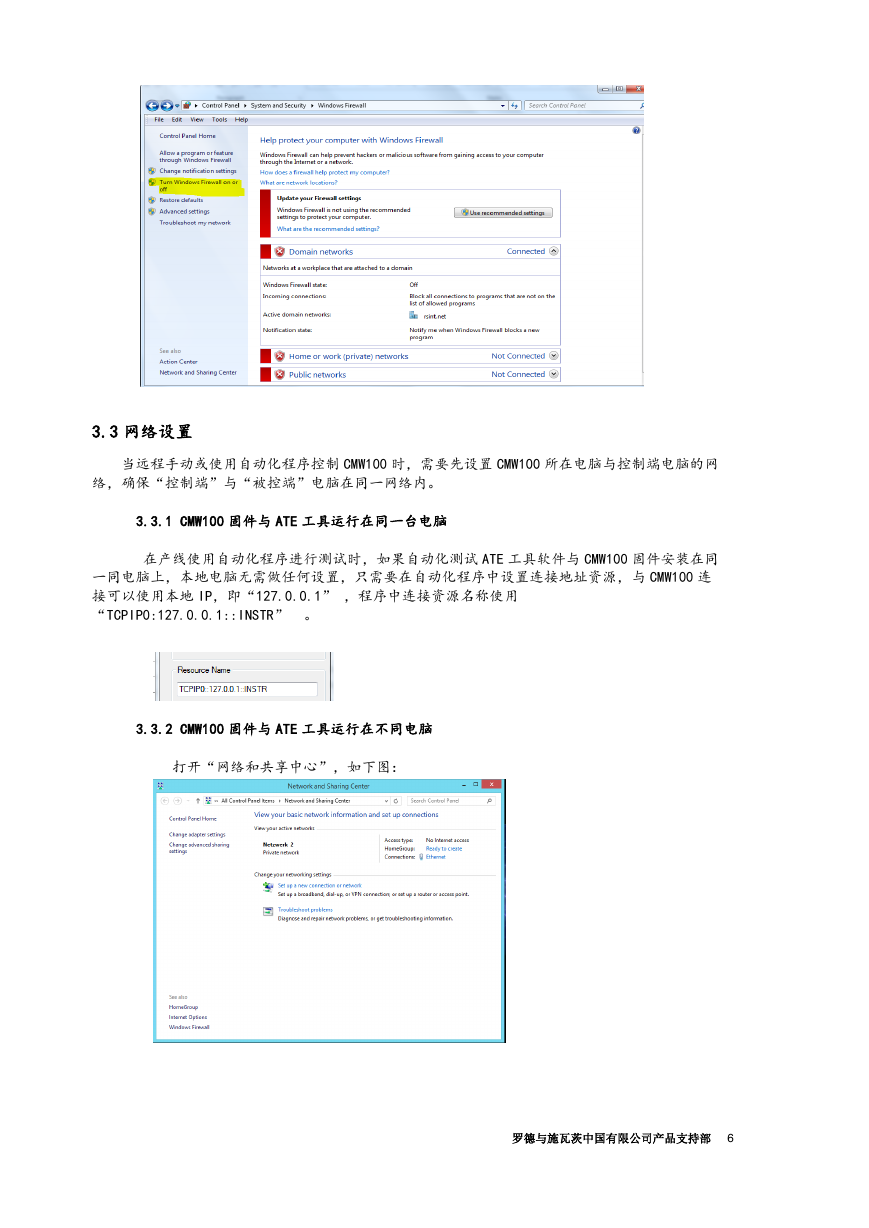

3.3 网络设置当远程手动或使用自动化程序控制 CMW100 时，需要先设置 CMW100 所在电脑与控制端电脑的网络，确保“控制端”与“被控端”电脑在同一网络内。 3.3.1 CMW100 固件与 ATE 工具运行在同一台电脑在产线使用自动化程序进行测试时，如果自动化测试 ATE 工具软件与 CMW100 固件安装在同一同电脑上，本地电脑无需做任何设置，只需要在自动化程序中设置连接地址资源，与 CMW100 连接可以使用本地 IP，即“127.0.0.1” ，程序中连接资源名称使用 “TCPIP0:127.0.0.1::INSTR” 。 3.3.2 CMW100 固件与 ATE 工具运行在不同电脑打开“网络和共享中心”，如下图：罗德与施瓦茨中国有限公司产品支持部 6

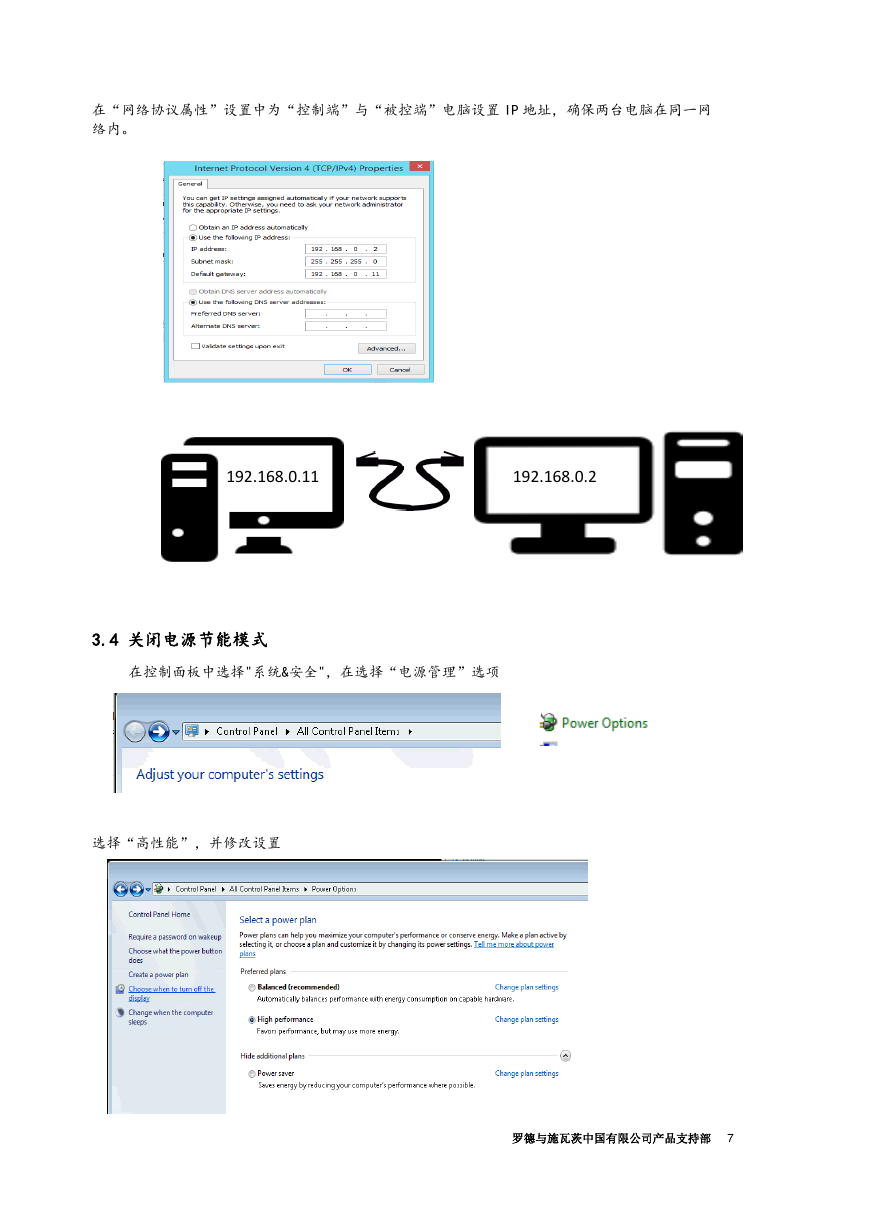

在“网络协议属性”设置中为“控制端”与“被控端”电脑设置 IP 地址，确保两台电脑在同一网络内。 192.168.0.11 192.168.0.2 3.4 关闭电源节能模式在控制面板中选择"系统&安全"，在选择“电源管理”选项选择“高性能”，并修改设置罗德与施瓦茨中国有限公司产品支持部 7

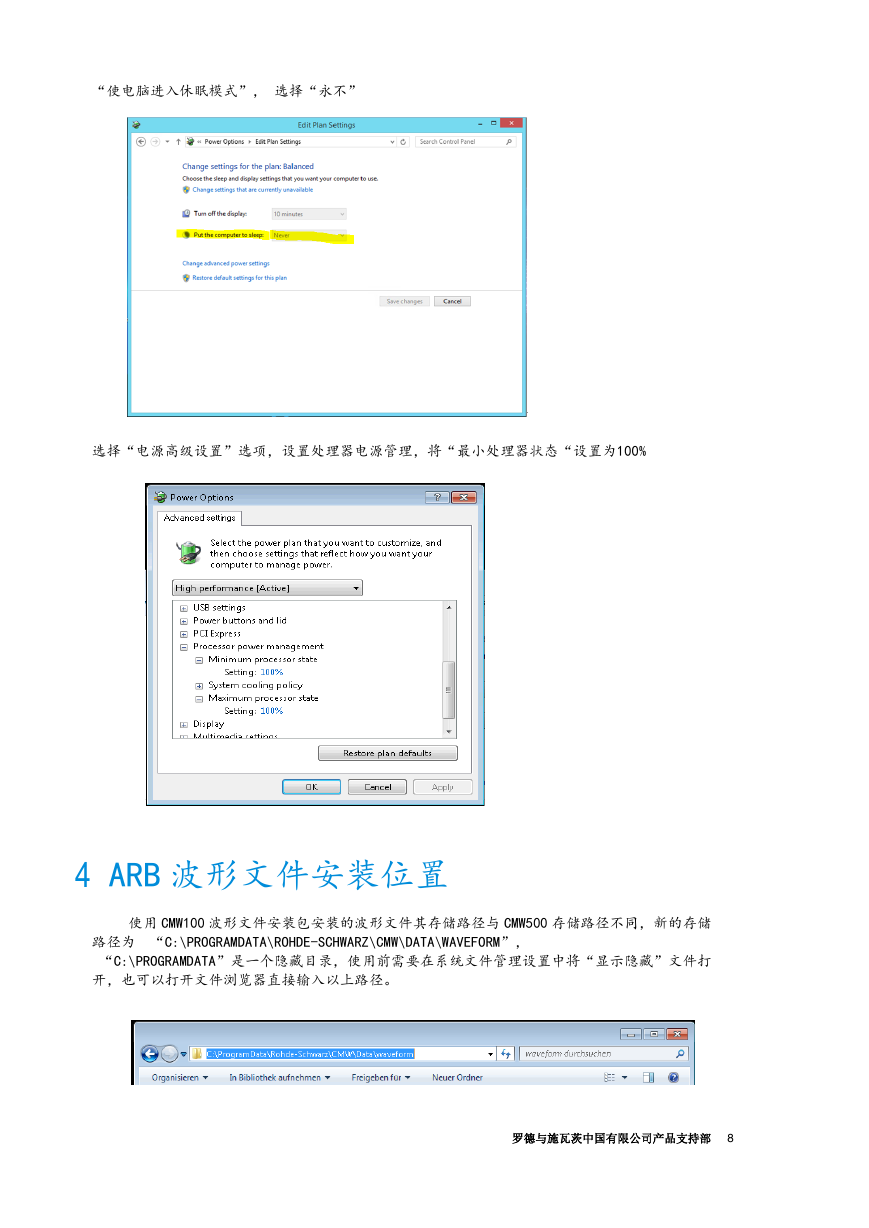

“使电脑进入休眠模式”，选择“永不” 选择“电源高级设置”选项，设置处理器电源管理，将“最小处理器状态“设置为100% 4 ARB 波形文件安装位置使用 CMW100 波形文件安装包安装的波形文件其存储路径与 CMW500 存储路径不同，新的存储路径为 “C:\PROGRAMDATA\ROHDE-SCHWARZ\CMW\DATA\WAVEFORM”， “C:\PROGRAMDATA”是一个隐藏目录，使用前需要在系统文件管理设置中将“显示隐藏”文件打开，也可以打开文件浏览器直接输入以上路径。罗德与施瓦茨中国有限公司产品支持部 8
