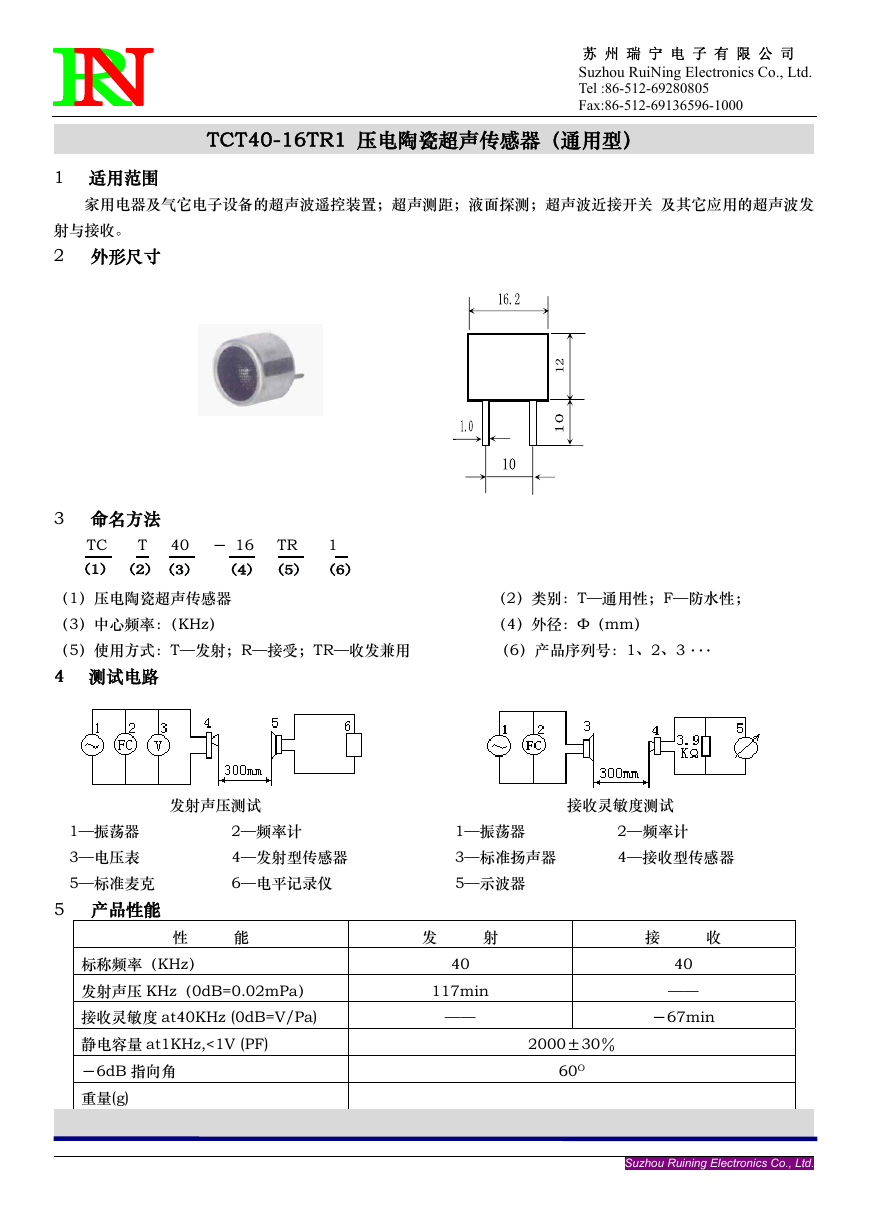

Suzhou RuiNing Electronics Co., Ltd. 苏 州 瑞 宁 电 子 有 限 公 司 Tel :86-512-69280805 Fax:86-512-69136596-1000 TCT40-16TR1 压电陶瓷超声传感器（通用型） 1 适用范围 家用电器及气它电子设备的超声波遥控装置；超声测距；液面探测；超声波近接开关 及其它应用的超声波发 射与接收。 2 外形尺寸 3 命名方法 TC T 40 － 16 TR 1 （1）压电陶瓷超声传感器 （2）类别：T—通用性；F—防水性； （3）中心频率：（KHz） （4）外径：Φ（mm） （5）使用方式：T—发射；R—接受；TR—收发兼用 （6）产品序列号：1、2、3··· 4 测试电路 发射声压测试 接收灵敏度测试 1—振荡器 2—频率计 1—振荡器 2—频率计 3—电压表 4—发射型传感器 3—标准扬声器 4—接收型传感器 5—标准麦克 6—电平记录仪 5—示波器 5 产品性能 性 能 标称频率（KHz） 发射声压 KHz（0dB=0.02mPa） 接收灵敏度 at40KHz (0dB=V/Pa) 静电容量 at1KHz,<1V (PF) －6dB 指向角 重量(g) 发 射 40 117min —— 接 收 40 —— －67min 2000±30％ 60O Suzhou Ruining Electronics Co., Ltd. 

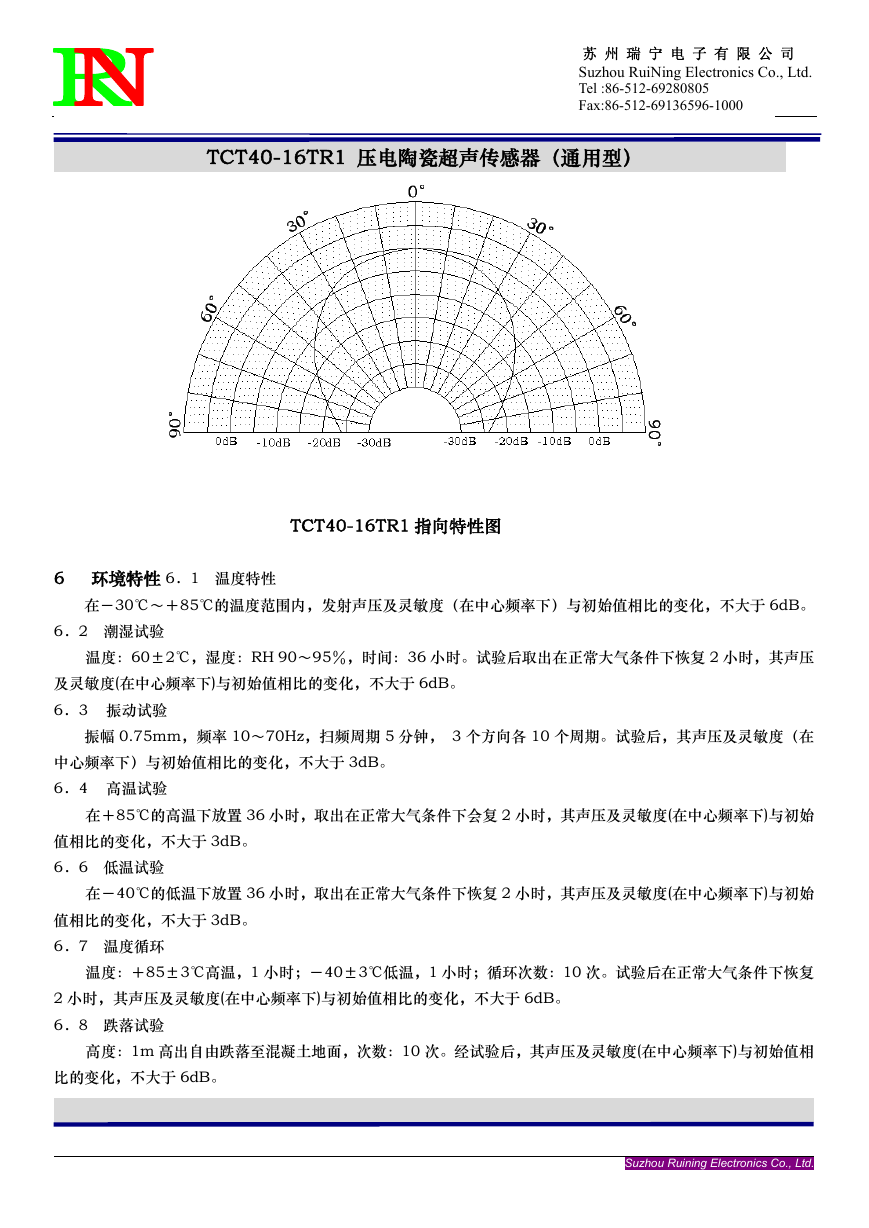

Suzhou RuiNing Electronics Co., Ltd. 苏 州 瑞 宁 电 子 有 限 公 司 Tel :86-512-69280805 Fax:86-512-69136596-1000 TCT40-16TR1 压电陶瓷超声传感器（通用型） TCT40-16TR1 指向特性图 6 环境特性 6．1 温度特性 在－30℃～＋85℃的温度范围内，发射声压及灵敏度（在中心频率下）与初始值相比的变化，不大于 6dB。 6．2 潮湿试验 温度：60±2℃，湿度：RH 90～95％，时间：36 小时。试验后取出在正常大气条件下恢复 2 小时，其声压 及灵敏度(在中心频率下)与初始值相比的变化，不大于 6dB。 6．3 振动试验 振幅 0.75mm，频率 10～70Hz，扫频周期 5 分钟， 3 个方向各 10 个周期。试验后，其声压及灵敏度（在 中心频率下）与初始值相比的变化，不大于 3dB。 6．4 高温试验 在＋85℃的高温下放置 36 小时，取出在正常大气条件下会复 2 小时，其声压及灵敏度(在中心频率下)与初始 值相比的变化，不大于 3dB。 6．6 低温试验 在－40℃的低温下放置 36 小时，取出在正常大气条件下恢复 2 小时，其声压及灵敏度(在中心频率下)与初始 值相比的变化，不大于 3dB。 6．7 温度循环 温度：＋85±3℃高温，1 小时；－40±3℃低温，1 小时；循环次数：10 次。试验后在正常大气条件下恢复 2 小时，其声压及灵敏度(在中心频率下)与初始值相比的变化，不大于 6dB。 6．8 跌落试验 高度：1m 高出自由跌落至混凝土地面，次数：10 次。经试验后，其声压及灵敏度(在中心频率下)与初始值相 比的变化，不大于 6dB。 Suzhou Ruining Electronics Co., Ltd.
