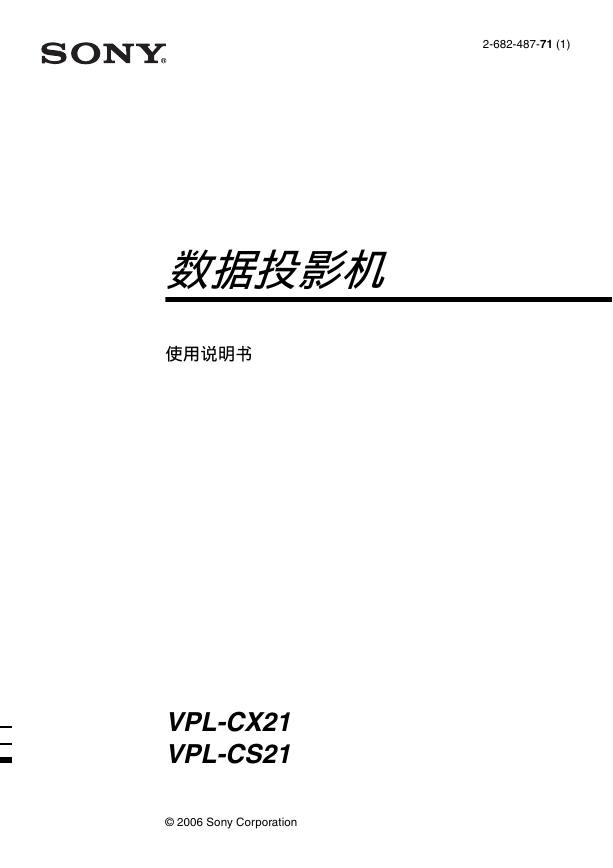

SONY投影机-VPL-CX21说明书.pdf-资料库

第1页 / 共44页

第2页 / 共44页

第3页 / 共44页

第4页 / 共44页

第5页 / 共44页

第6页 / 共44页

第7页 / 共44页

第8页 / 共44页

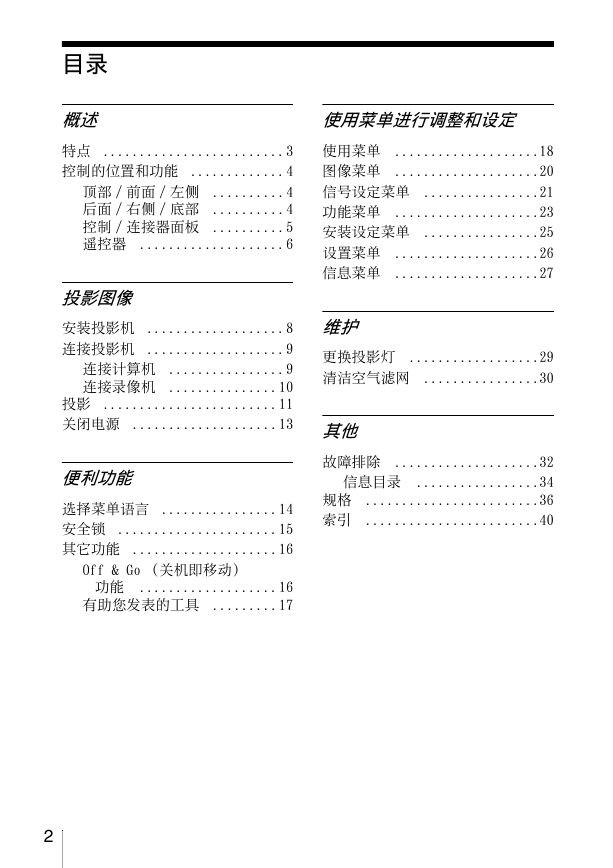

目录概述特点 ......................... 3 控制的位置和功能 ............. 4 顶部 / 前面 / 左侧 .......... 4 后面 / 右侧 / 底部 .......... 4 控制 / 连接器面板 .......... 5 遥控器 .................... 6 投影图像安装投影机 ................... 8 连接投影机 ................... 9 连接计算机 ................ 9 连接录像机 ............... 10 投影 ........................ 11 关闭电源 .................... 13 便利功能选择菜单语言 ................ 14 安全锁 ...................... 15 其它功能 .................... 16 Off & Go （关机即移动）功能 ................... 16 有助您发表的工具 ......... 17 使用菜单进行调整和设定使用菜单 ....................18 图像菜单 ....................20 信号设定菜单 ................21 功能菜单 ....................23 安装设定菜单 ................25 设置菜单 ....................26 信息菜单 ....................27 维护更换投影灯 ..................29 清洁空气滤网 ................30 其他故障排除 ....................32 信息目录 .................34 规格 ........................36 索引 ........................40 2

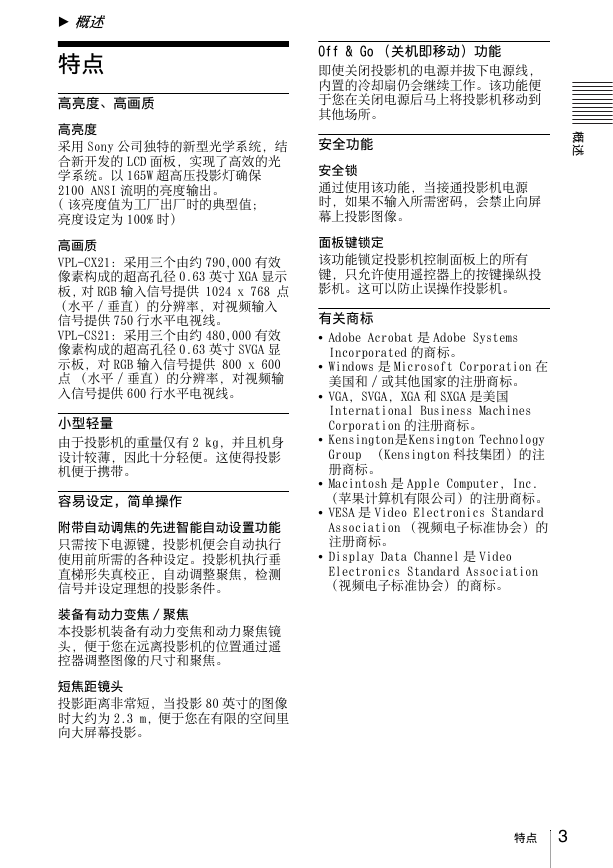

B 概述特点高亮度、高画质高亮度采用 Sony 公司独特的新型光学系统，结合新开发的 LCD 面板，实现了高效的光学系统。以 165W 超高压投影灯确保 2100 ANSI 流明的亮度输出。 ( 该亮度值为工厂出厂时的典型值；亮度设定为 100% 时）高画质 VPL-CX21: 采用三个由约 790,000 有效像素构成的超高孔径 0.63 英寸 XGA 显示板，对 RGB 输入信号提供 1024 x 768 点（水平 / 垂直）的分辨率，对视频输入信号提供 750 行水平电视线。 VPL-CS21: 采用三个由约 480,000 有效像素构成的超高孔径 0.63 英寸 SVGA 显示板，对 RGB 输入信号提供 800 x 600 点（水平 / 垂直）的分辨率，对视频输入信号提供 600 行水平电视线。小型轻量由于投影机的重量仅有 2 kg，并且机身设计较薄，因此十分轻便。这使得投影机便于携带。容易设定，简单操作附带自动调焦的先进智能自动设置功能只需按下电源键，投影机便会自动执行使用前所需的各种设定。投影机执行垂直梯形失真校正，自动调整聚焦，检测信号并设定理想的投影条件。装备有动力变焦 / 聚焦本投影机装备有动力变焦和动力聚焦镜头，便于您在远离投影机的位置通过遥控器调整图像的尺寸和聚焦。短焦距镜头投影距离非常短，当投影 80 英寸的图像时大约为 2.3 m，便于您在有限的空间里向大屏幕投影。 Off & Go （关机即移动）功能即使关闭投影机的电源并拔下电源线，内置的冷却扇仍会继续工作。该功能便于您在关闭电源后马上将投影机移动到其他场所。安全功能概述安全锁通过使用该功能，当接通投影机电源时，如果不输入所需密码，会禁止向屏幕上投影图像。面板键锁定该功能锁定投影机控制面板上的所有键，只允许使用遥控器上的按键操纵投影机。这可以防止误操作投影机。有关商标 • Adobe Acrobat 是 Adobe Systems Incorporated 的商标。 Windows 是 Microsoft Corporation 在美国和 / 或其他国家的注册商标。 VGA, SVGA, XGA 和 SXGA 是美国 International Business Machines Corporation 的注册商标。 Kensington是Kensington Technology Group （Kensington 科技集团）的注册商标。 Macintosh 是 Apple Computer, Inc. （苹果计算机有限公司）的注册商标。 VESA 是 Video Electronics Standard Association （视频电子标准协会）的注册商标。 Display Data Channel 是 Video Electronics Standard Association （视频电子标准协会）的商标。特点 3

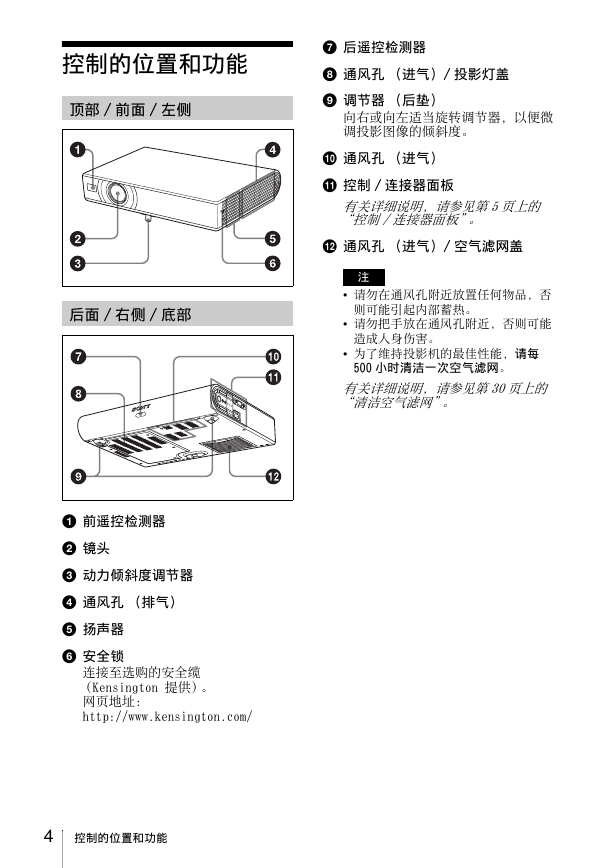

控制的位置和功能顶部 / 前面 / 左侧后面 / 右侧 / 底部 g 后遥控检测器 h 通风孔（进气）/ 投影灯盖 i 调节器（后垫）向右或向左适当旋转调节器，以便微调投影图像的倾斜度。 j 通风孔（进气） k 控制 / 连接器面板有关详细说明，请参见第5页上的 “控制/连接器面板”。 l 通风孔（进气）/ 空气滤网盖注请勿在通风孔附近放置任何物品，否则可能引起内部蓄热。请勿把手放在通风孔附近，否则可能造成人身伤害。为了维持投影机的最佳性能，请每 500 小时清洁一次空气滤网。有关详细说明，请参见第30页上的 “清洁空气滤网”。 a 前遥控检测器 b 镜头 c 动力倾斜度调节器 d 通风孔（排气） e 扬声器 f 安全锁连接至选购的安全缆（Kensington 提供）。网页地址： http://www.kensington.com/ 4 控制的位置和功能

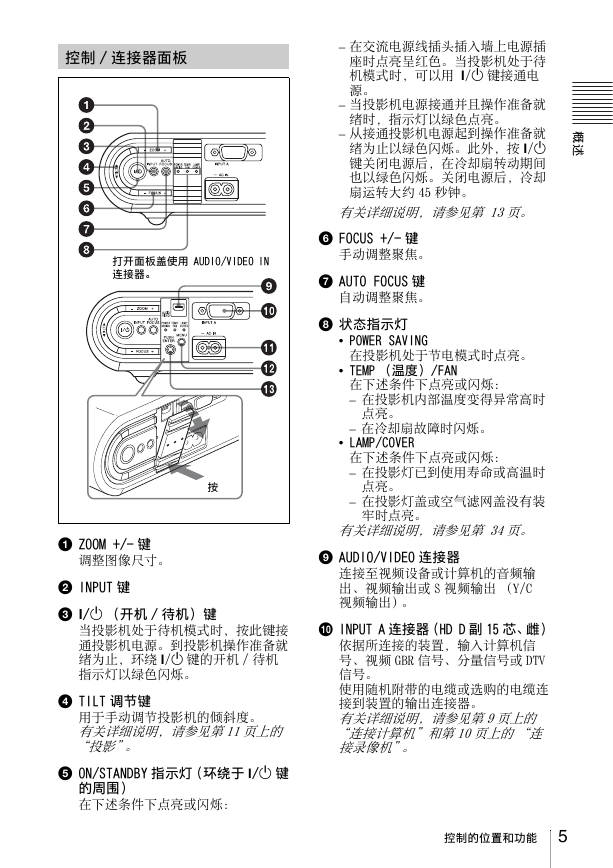

控制 / 连接器面板打开面板盖使用 AUDIO/VIDEO IN 连接器。 – 在交流电源线插头插入墙上电源插座时点亮呈红色。当投影机处于待机模式时，可以用 ?/1 键接通电源。 – 当投影机电源接通并且操作准备就绪时，指示灯以绿色点亮。 – 从接通投影机电源起到操作准备就绪为止以绿色闪烁。此外，按 ?/1 键关闭电源后，在冷却扇转动期间也以绿色闪烁。关闭电源后，冷却扇运转大约 45 秒钟。有关详细说明，请参见第 13页。概述 f FOCUS +/- 键手动调整聚焦。 g AUTO FOCUS 键自动调整聚焦。 h 状态指示灯 POWER SAVING 在投影机处于节电模式时点亮。 TEMP （温度）/FAN 在下述条件下点亮或闪烁： – 在投影机内部温度变得异常高时点亮。 – 在冷却扇故障时闪烁。 LAMP/COVER 在下述条件下点亮或闪烁： – 在投影灯已到使用寿命或高温时按点亮。 a ZOOM +/- 键调整图像尺寸。 b INPUT 键 c ?/1 （开机 / 待机）键当投影机处于待机模式时，按此键接通投影机电源。到投影机操作准备就绪为止，环绕 ?/1 键的开机 / 待机指示灯以绿色闪烁。 d TILT 调节键用于手动调节投影机的倾斜度。有关详细说明，请参见第11页上的 “投影”。 e ON/STANDBY 指示灯（环绕于 ?/1 键的周围）在下述条件下点亮或闪烁： – 在投影灯盖或空气滤网盖没有装牢时点亮。有关详细说明，请参见第 34页。 i AUDIO/VIDEO 连接器连接至视频设备或计算机的音频输出、视频输出或 S 视频输出（Y/C 视频输出）。 j INPUT A 连接器（HD D 副 15 芯、雌）依据所连接的装置，输入计算机信号、视频 GBR 信号、分量信号或 DTV 信号。使用随机附带的电缆或选购的电缆连接到装置的输出连接器。有关详细说明，请参见第9页上的 “连接计算机”和第10页上的“连接录像机”。控制的位置和功能 5

k AC IN （交流电输入）插孔连接附带的交流电源线。 l MENU 键显示屏上菜单。再按一次清除菜单。 m ENTER/ 箭头（v/V/b/B）键用于输入菜单系统中各项目的设定，选择菜单，或进行各种调整。当把该键作为 ENTER 键使用时，请按键的中心。遥控器与控制面板具有相同名称的按键具有相同功能。 e AUTO FOCUS 键 f RESET 键用于将某项目值恢复其出厂预设值，或将放大的影像恢复至其原来的尺寸。当屏幕上显示菜单或设定项目时，该键工作。 g FREEZE 键固定当前投影的图像。要消除固定图像时，再次按该键。 h PIC MUTING 键消除图像。再按一次重新显示图像。 i D ZOOM （数码变焦）+/- 键在屏幕上希望的位置扩大影像。 1 2 3 4 5 6 7 8 9 APA INPUT KEY STONE /TILT LENS ENTER AUTO FOCUS RESET MENU FREEZE PIC MUTING D ZOOM VOLUME AUDIO MUTING 0 qa qs qd qf qg qh j 红外发射器 k ?/1 （接通 / 待机）键 l v/V/b/B （箭头）键 m ENTER 键 n MENU 键 o VOLUME +/- 键 p AUDIO MUTING 键按该键以暂时消除扬声器的音频输出。再按一次该键，或按 VOLUME + 键恢复声音。使用遥控器之前请从锂电池固定器上揭下保护薄膜。 a INPUT 键 b APA （自动像素调整）键当输入来自计算机的信号时，自动调节为最清晰的图像。有关详细内容，请参见第23页上的 “功能菜单”中的“智能APA”。 c KEYSTONE （梯形失真校正）/TILT 键用于手动调节投影机的倾斜度，或调节图像的梯形失真。每按一次该键，倾斜度菜单和垂直梯形失真校正菜单会交替显示。使用箭头键（v/V/b/ B) 进行调整。 d LENS 键每次按该键时，会在透镜焦点和透镜变点之间交替显示调节菜单。 6 控制的位置和功能

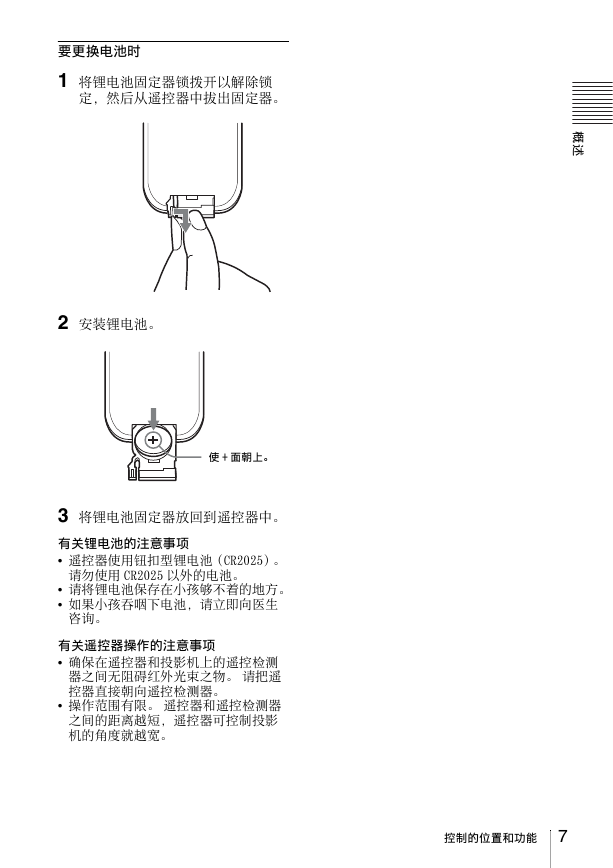

要更换电池时 1 将锂电池固定器锁拨开以解除锁定，然后从遥控器中拔出固定器。概述 2 安装锂电池。使 + 面朝上。 3 将锂电池固定器放回到遥控器中。有关锂电池的注意事项遥控器使用钮扣型锂电池（CR2025）。请勿使用 CR2025 以外的电池。请将锂电池保存在小孩够不着的地方。如果小孩吞咽下电池，请立即向医生咨询。有关遥控器操作的注意事项确保在遥控器和投影机上的遥控检测器之间无阻碍红外光束之物。请把遥控器直接朝向遥控检测器。操作范围有限。遥控器和遥控检测器之间的距离越短，遥控器可控制投影机的角度就越宽。控制的位置和功能 7

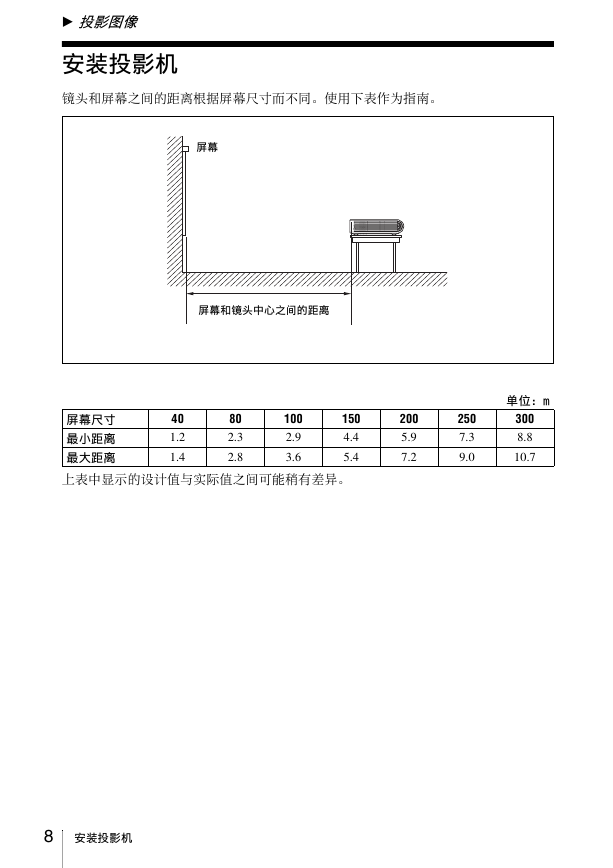

B 投影图像安装投影机镜头和屏幕之间的距离根据屏幕尺寸而不同。使用下表作为指南。屏幕屏幕和镜头中心之间的距离屏幕尺寸最小距离最大距离 40 1.2 1.4 80 2.3 2.8 100 2.9 3.6 150 4.4 5.4 200 5.9 7.2 250 7.3 9.0 上表中显示的设计值与实际值之间可能稍有差异。单位：m 300 8.8 10.7 8 安装投影机
