警告为减少火灾或电击危险，请勿让本设备受到雨淋或受潮。为避免电击，请勿拆卸机壳。维修事宜应仅由合格维修人员进行。警告本机必须接地。重要设备铭牌位于底部。警告此设备无电源开关。在安装此设备时，要在固定布线中配置一个易于使用的断电设备，或者将电源线与电气插座连接，此电气插座必须靠近该设备并且易于使用。在操作设备时如果发生故障，可以切断断电设备的电源以断开设备电源，或者断开电源线。注意如果更换的电池不正确，就会有爆炸的危险。只更换同一类型或制造商推荐的电池型号。请按照说明处理废旧电池。警告 1.请使用经认可的电源线（3 芯电源线）/ 设备接口 / 插头，其接地接头应符合各国家适用的安全法规。 2.请使用符合特定额定值（电压、安培）的电源线（3 芯电源线）/ 设备接口 / 插头。如果对上述电源线 / 设备接口 / 插口的使用有疑问，请垂询合格维修人员。 2

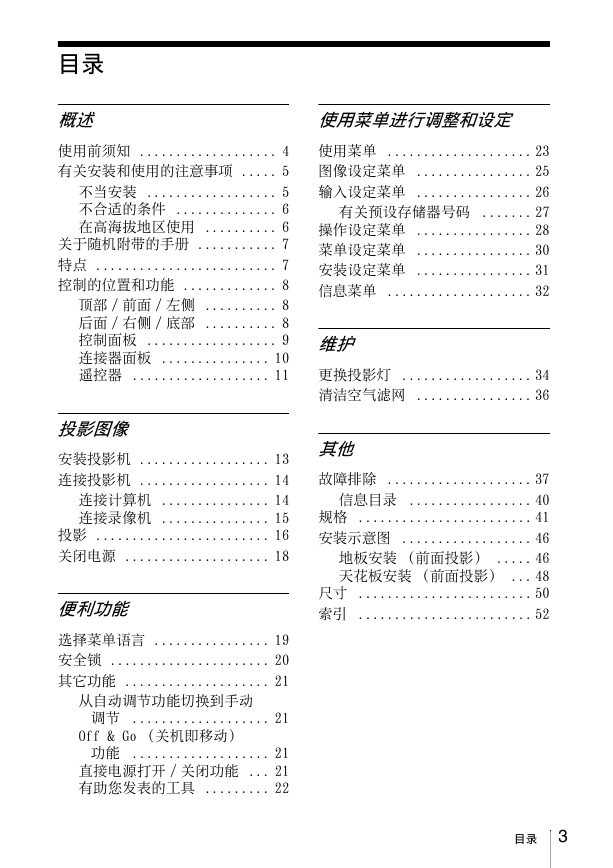

目录概述使用前须知 ................... 4 有关安装和使用的注意事项 ..... 5 不当安装 .................. 5 不合适的条件 .............. 6 在高海拔地区使用 .......... 6 关于随机附带的手册 ........... 7 特点 ......................... 7 控制的位置和功能 ............. 8 顶部 / 前面 / 左侧 .......... 8 后面 / 右侧 / 底部 .......... 8 控制面板 .................. 9 连接器面板 ............... 10 遥控器 ................... 11 投影图像安装投影机 .................. 13 连接投影机 .................. 14 连接计算机 ............... 14 连接录像机 ............... 15 投影 ........................ 16 关闭电源 .................... 18 便利功能选择菜单语言 ................ 19 安全锁 ...................... 20 其它功能 .................... 21 从自动调节功能切换到手动调节 ................... 21 Off & Go （关机即移动）功能 ................... 21 直接电源打开 / 关闭功能 ... 21 有助您发表的工具 ......... 22 使用菜单进行调整和设定使用菜单 .................... 23 图像设定菜单 ................ 25 输入设定菜单 ................ 26 有关预设存储器号码 ....... 27 操作设定菜单 ................ 28 菜单设定菜单 ................ 30 安装设定菜单 ................ 31 信息菜单 .................... 32 维护更换投影灯 .................. 34 清洁空气滤网 ................ 36 其他故障排除 .................... 37 信息目录 ................. 40 规格 ........................ 41 安装示意图 .................. 46 地板安装（前面投影） ..... 46 天花板安装（前面投影） ... 48 尺寸 ........................ 50 索引 ........................ 52 目录 3

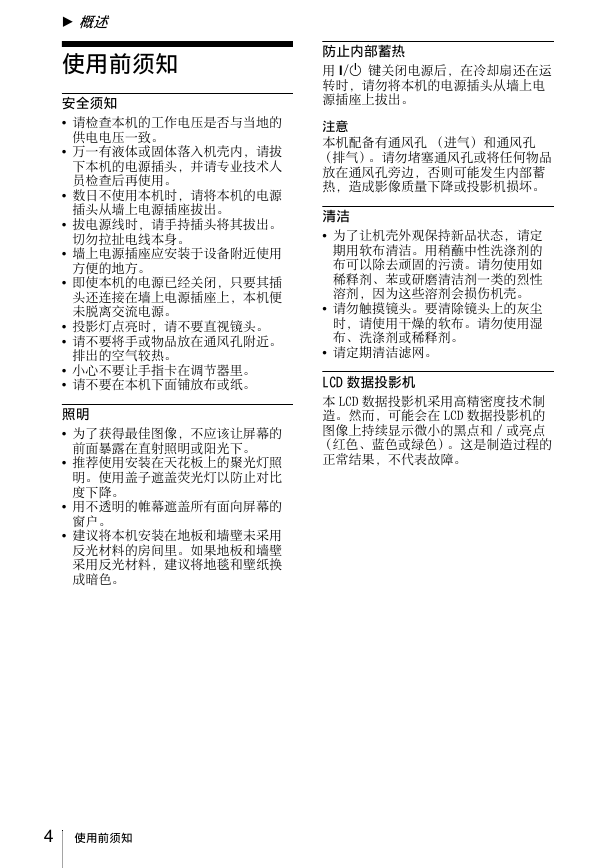

防止内部蓄热用 ?/1 键关闭电源后，在冷却扇还在运转时，请勿将本机的电源插头从墙上电源插座上拔出。注意本机配备有通风孔（进气）和通风孔（排气）。请勿堵塞通风孔或将任何物品放在通风孔旁边，否则可能发生内部蓄热，造成影像质量下降或投影机损坏。清洁为了让机壳外观保持新品状态，请定期用软布清洁。用稍蘸中性洗涤剂的布可以除去顽固的污渍。请勿使用如稀释剂、苯或研磨清洁剂一类的烈性溶剂，因为这些溶剂会损伤机壳。请勿触摸镜头。要清除镜头上的灰尘时，请使用干燥的软布。请勿使用湿布、洗涤剂或稀释剂。请定期清洁滤网。 LCD 数据投影机本 LCD 数据投影机采用高精密度技术制造。然而，可能会在 LCD 数据投影机的图像上持续显示微小的黑点和 / 或亮点（红色、蓝色或绿色）。这是制造过程的正常结果，不代表故障。 B 概述使用前须知安全须知 • 请检查本机的工作电压是否与当地的供电电压一致。万一有液体或固体落入机壳内，请拔下本机的电源插头，并请专业技术人员检查后再使用。数日不使用本机时，请将本机的电源插头从墙上电源插座拔出。拔电源线时，请手持插头将其拔出。切勿拉扯电线本身。墙上电源插座应安装于设备附近使用方便的地方。即使本机的电源已经关闭，只要其插头还连接在墙上电源插座上，本机便未脱离交流电源。投影灯点亮时，请不要直视镜头。请不要将手或物品放在通风孔附近。排出的空气较热。小心不要让手指卡在调节器里。请不要在本机下面铺放布或纸。照明为了获得最佳图像，不应该让屏幕的前面暴露在直射照明或阳光下。推荐使用安装在天花板上的聚光灯照明。使用盖子遮盖荧光灯以防止对比度下降。用不透明的帷幕遮盖所有面向屏幕的窗户。建议将本机安装在地板和墙壁未采用反光材料的房间里。如果地板和墙壁采用反光材料，建议将地毯和壁纸换成暗色。 4 使用前须知

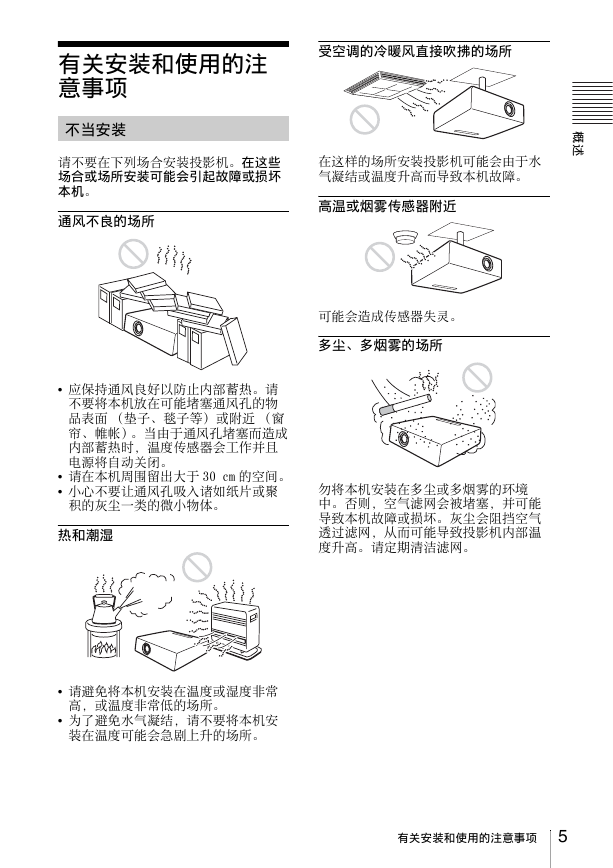

有关安装和使用的注意事项不当安装受空调的冷暖风直接吹拂的场所请不要在下列场合安装投影机。在这些场合或场所安装可能会引起故障或损坏本机。通风不良的场所在这样的场所安装投影机可能会由于水气凝结或温度升高而导致本机故障。高温或烟雾传感器附近概述可能会造成传感器失灵。多尘、多烟雾的场所应保持通风良好以防止内部蓄热。请不要将本机放在可能堵塞通风孔的物品表面（垫子、毯子等）或附近（窗帘、帷帐）。当由于通风孔堵塞而造成内部蓄热时，温度传感器会工作并且电源将自动关闭。请在本机周围留出大于 30 cm 的空间。小心不要让通风孔吸入诸如纸片或聚积的灰尘一类的微小物体。热和潮湿勿将本机安装在多尘或多烟雾的环境中。否则，空气滤网会被堵塞，并可能导致本机故障或损坏。灰尘会阻挡空气透过滤网，从而可能导致投影机内部温度升高。请定期清洁滤网。请避免将本机安装在温度或湿度非常高，或温度非常低的场所。为了避免水气凝结，请不要将本机安装在温度可能会急剧上升的场所。有关安装和使用的注意事项 5

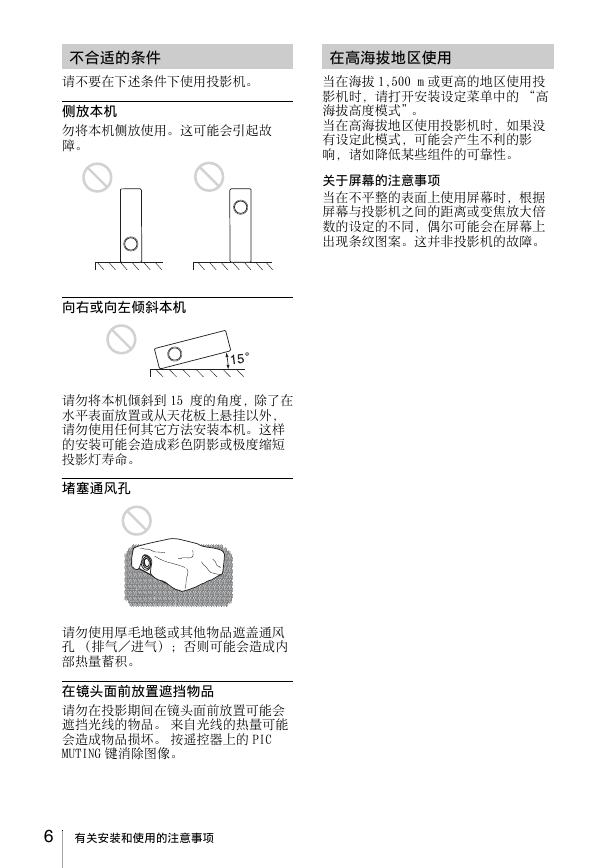

不合适的条件在高海拔地区使用请不要在下述条件下使用投影机。侧放本机勿将本机侧放使用。这可能会引起故障。当在海拔 1,500 m 或更高的地区使用投影机时，请打开安装设定菜单中的 “高海拔高度模式”。当在高海拔地区使用投影机时，如果没有设定此模式，可能会产生不利的影响，诸如降低某些组件的可靠性。关于屏幕的注意事项当在不平整的表面上使用屏幕时，根据屏幕与投影机之间的距离或变焦放大倍数的设定的不同，偶尔可能会在屏幕上出现条纹图案。这并非投影机的故障。向右或向左倾斜本机请勿将本机倾斜到 15 度的角度，除了在水平表面放置或从天花板上悬挂以外，请勿使用任何其它方法安装本机。这样的安装可能会造成彩色阴影或极度缩短投影灯寿命。堵塞通风孔请勿使用厚毛地毯或其他物品遮盖通风孔（排气／进气）；否则可能会造成内部热量蓄积。在镜头面前放置遮挡物品请勿在投影期间在镜头面前放置可能会遮挡光线的物品。来自光线的热量可能会造成物品损坏。按遥控器上的 PIC MUTING 键消除图像。 6 有关安装和使用的注意事项

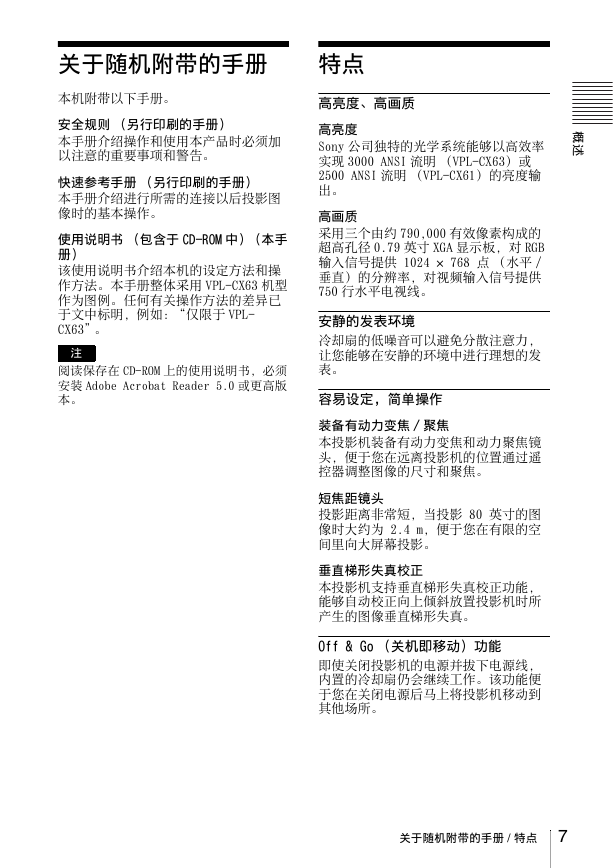

关于随机附带的手册特点本机附带以下手册。高亮度、高画质安全规则（另行印刷的手册）本手册介绍操作和使用本产品时必须加以注意的重要事项和警告。快速参考手册（另行印刷的手册）本手册介绍进行所需的连接以后投影图像时的基本操作。使用说明书（包含于 CD-ROM 中）（本手册）该使用说明书介绍本机的设定方法和操作方法。本手册整体采用 VPL-CX63 机型作为图例。任何有关操作方法的差异已于文中标明，例如：“仅限于 VPL- CX63”。注阅读保存在 CD-ROM 上的使用说明书，必须安装 Adobe Acrobat Reader 5.0 或更高版本。高亮度 Sony 公司独特的光学系统能够以高效率实现 3000 ANSI 流明（VPL-CX63）或 2500 ANSI 流明（VPL-CX61）的亮度输出。概述高画质采用三个由约 790,000 有效像素构成的超高孔径 0.79 英寸 XGA 显示板，对 RGB 输入信号提供 1024 × 768 点（水平 / 垂直）的分辨率，对视频输入信号提供 750 行水平电视线。安静的发表环境冷却扇的低噪音可以避免分散注意力，让您能够在安静的环境中进行理想的发表。容易设定，简单操作装备有动力变焦 / 聚焦本投影机装备有动力变焦和动力聚焦镜头，便于您在远离投影机的位置通过遥控器调整图像的尺寸和聚焦。短焦距镜头投影距离非常短，当投影 80 英寸的图像时大约为 2.4 m，便于您在有限的空间里向大屏幕投影。垂直梯形失真校正本投影机支持垂直梯形失真校正功能，能够自动校正向上倾斜放置投影机时所产生的图像垂直梯形失真。 Off & Go （关机即移动）功能即使关闭投影机的电源并拔下电源线，内置的冷却扇仍会继续工作。该功能便于您在关闭电源后马上将投影机移动到其他场所。关于随机附带的手册 / 特点 7

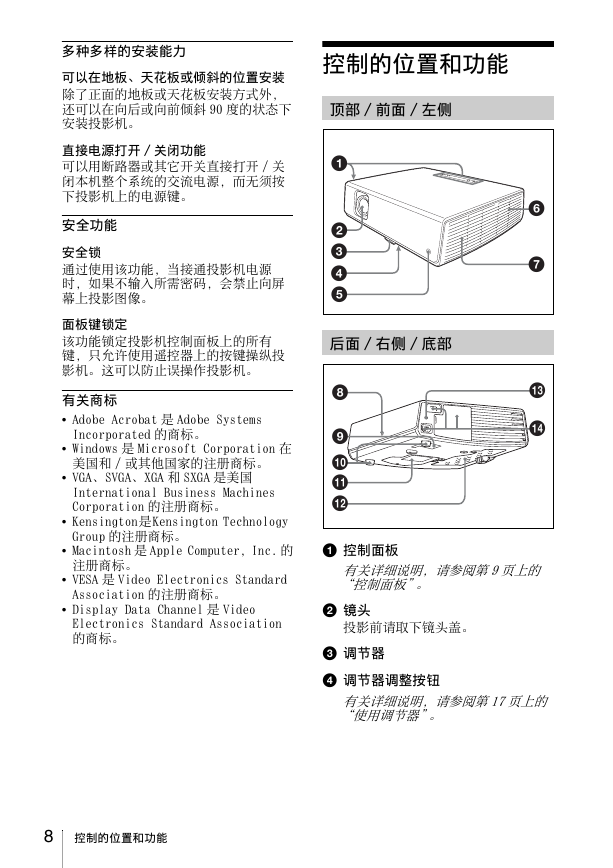

多种多样的安装能力可以在地板、天花板或倾斜的位置安装除了正面的地板或天花板安装方式外，还可以在向后或向前倾斜 90 度的状态下安装投影机。直接电源打开 / 关闭功能可以用断路器或其它开关直接打开 / 关闭本机整个系统的交流电源，而无须按下投影机上的电源键。安全功能安全锁通过使用该功能，当接通投影机电源时，如果不输入所需密码，会禁止向屏幕上投影图像。面板键锁定该功能锁定投影机控制面板上的所有键，只允许使用遥控器上的按键操纵投影机。这可以防止误操作投影机。有关商标 Adobe Acrobat 是 Adobe Systems Incorporated 的商标。 Windows 是 Microsoft Corporation 在美国和 / 或其他国家的注册商标。 VGA、SVGA、XGA 和 SXGA 是美国 International Business Machines Corporation 的注册商标。 Kensington是Kensington Technology Group 的注册商标。控制的位置和功能顶部 / 前面 / 左侧 1 2 3 4 5 后面 / 右侧 / 底部 8 9 0 qa qs 6 7 qd qf Macintosh 是 Apple Computer, Inc. 的 a 控制面板注册商标。 VESA 是 Video Electronics Standard Association 的注册商标。 Display Data Channel 是 Video Electronics Standard Association 的商标。有关详细说明，请参阅第9页上的 “控制面板”。 b 镜头投影前请取下镜头盖。 c 调节器 d 调节器调整按钮有关详细说明，请参阅第17页上的 “使用调节器”。 8 控制的位置和功能
