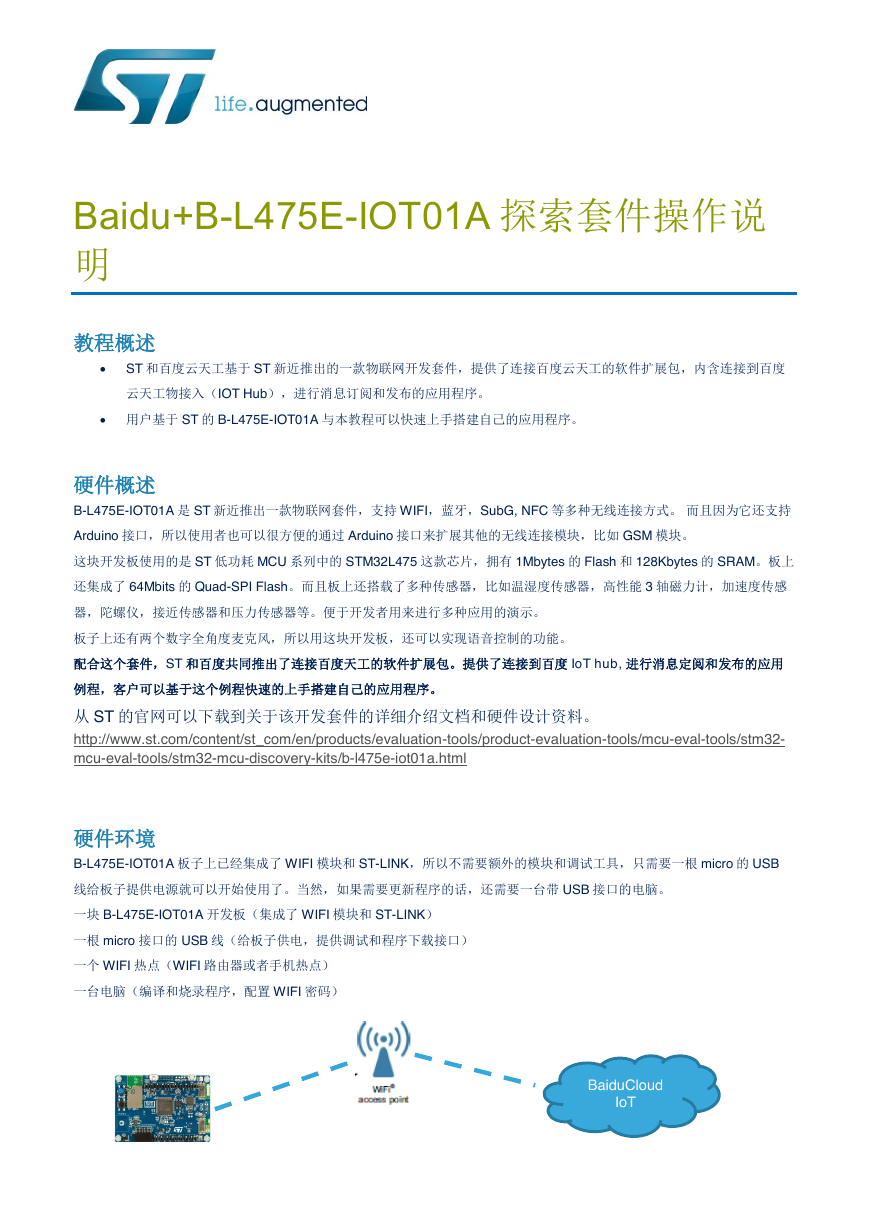

Baidu+B-L475E-IOT01A 探索套件操作说明教程概述  ST 和百度云天工基于 ST 新近推出的一款物联网开发套件，提供了连接百度云天工的软件扩展包，内含连接到百度云天工物接入（IOT Hub），进行消息订阅和发布的应用程序。  用户基于 ST 的 B-L475E-IOT01A 与本教程可以快速上手搭建自己的应用程序。硬件概述 B-L475E-IOT01A 是 ST 新近推出一款物联网套件，支持 WIFI，蓝牙，SubG, NFC 等多种无线连接方式。而且因为它还支持 Arduino 接口，所以使用者也可以很方便的通过 Arduino 接口来扩展其他的无线连接模块，比如 GSM 模块。这块开发板使用的是 ST 低功耗 MCU 系列中的 STM32L475 这款芯片，拥有 1Mbytes 的 Flash 和 128Kbytes 的 SRAM。板上还集成了 64Mbits 的 Quad-SPI Flash。而且板上还搭载了多种传感器，比如温湿度传感器，高性能 3 轴磁力计，加速度传感器，陀螺仪，接近传感器和压力传感器等。便于开发者用来进行多种应用的演示。板子上还有两个数字全角度麦克风，所以用这块开发板，还可以实现语音控制的功能。配合这个套件，ST 和百度共同推出了连接百度天工的软件扩展包。提供了连接到百度 IoT hub, 进行消息定阅和发布的应用例程，客户可以基于这个例程快速的上手搭建自己的应用程序。从 ST 的官网可以下载到关于该开发套件的详细介绍文档和硬件设计资料。 http://www.st.com/content/st_com/en/products/evaluation-tools/product-evaluation-tools/mcu-eval-tools/stm32- mcu-eval-tools/stm32-mcu-discovery-kits/b-l475e-iot01a.html 硬件环境 B-L475E-IOT01A 板子上已经集成了 WIFI 模块和 ST-LINK，所以不需要额外的模块和调试工具，只需要一根 micro 的 USB 线给板子提供电源就可以开始使用了。当然，如果需要更新程序的话，还需要一台带 USB 接口的电脑。一块 B-L475E-IOT01A 开发板（集成了 WIFI 模块和 ST-LINK）一根 micro 接口的 USB 线（给板子供电，提供调试和程序下载接口）一个 WIFI 热点（WIFI 路由器或者手机热点）一台电脑（编译和烧录程序，配置 WIFI 密码） BaiduCloud IoT

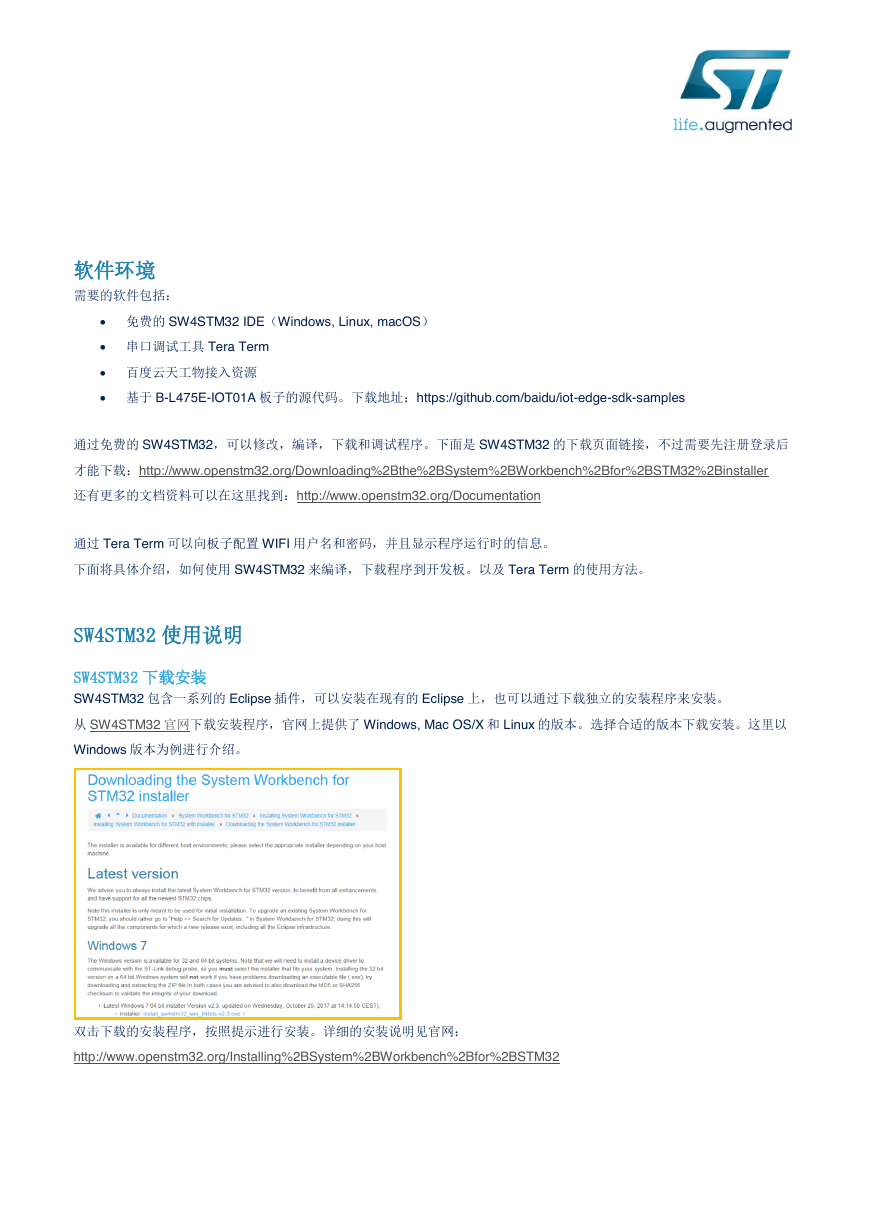

软件环境需要的软件包括：  免费的 SW4STM32 IDE（Windows, Linux, macOS）  串口调试工具 Tera Term  百度云天工物接入资源  基于 B-L475E-IOT01A 板子的源代码。下载地址：https://github.com/baidu/iot-edge-sdk-samples 通过免费的 SW4STM32，可以修改，编译，下载和调试程序。下面是 SW4STM32 的下载页面链接，不过需要先注册登录后才能下载：http://www.openstm32.org/Downloading%2Bthe%2BSystem%2BWorkbench%2Bfor%2BSTM32%2Binstaller 还有更多的文档资料可以在这里找到：http://www.openstm32.org/Documentation 通过 Tera Term 可以向板子配置 WIFI 用户名和密码，并且显示程序运行时的信息。下面将具体介绍，如何使用 SW4STM32 来编译，下载程序到开发板。以及 Tera Term 的使用方法。 SW4STM32 使用说明 SW4STM32 下载安装 SW4STM32 包含一系列的 Eclipse 插件，可以安装在现有的 Eclipse 上，也可以通过下载独立的安装程序来安装。从 SW4STM32 官网下载安装程序，官网上提供了 Windows, Mac OS/X 和 Linux 的版本。选择合适的版本下载安装。这里以 Windows 版本为例进行介绍。双击下载的安装程序，按照提示进行安装。详细的安装说明见官网： http://www.openstm32.org/Installing%2BSystem%2BWorkbench%2Bfor%2BSTM32

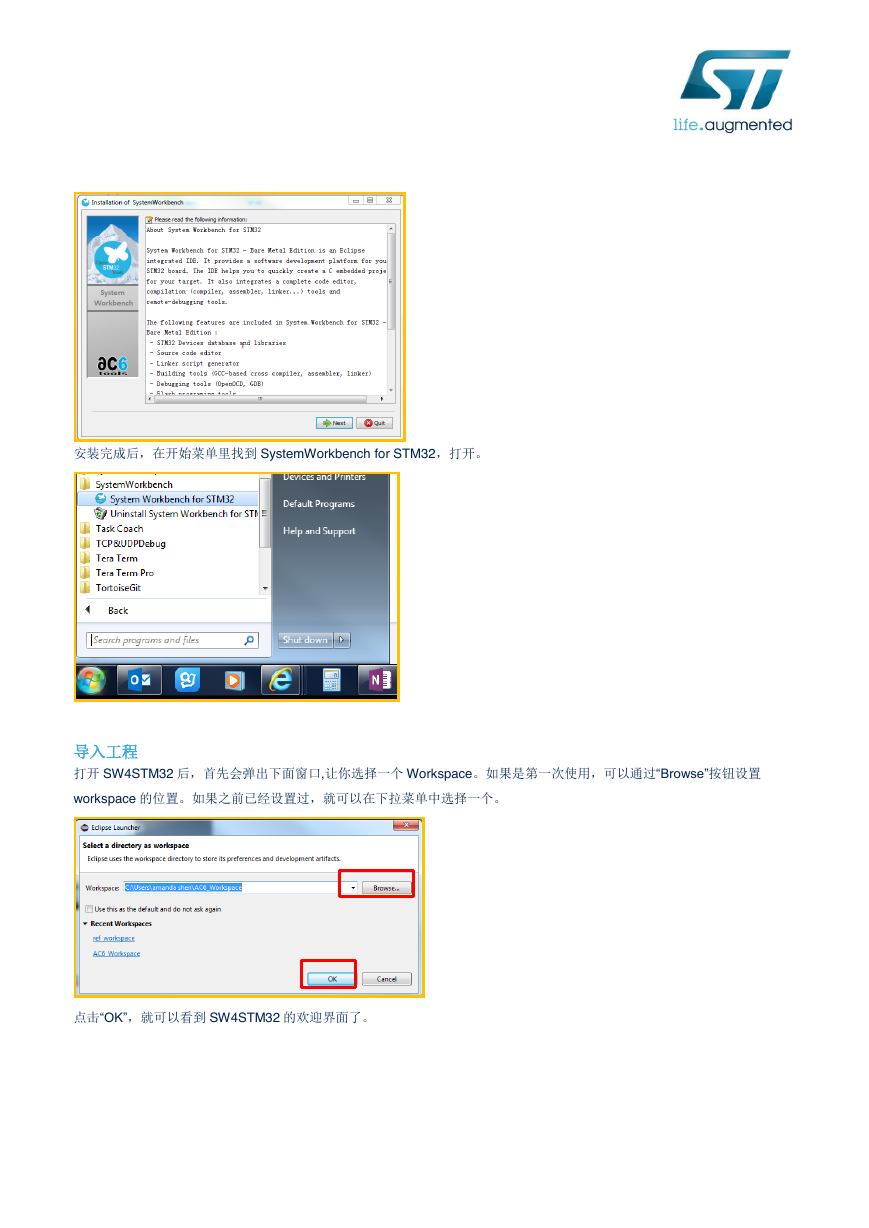

安装完成后，在开始菜单里找到 SystemWorkbench for STM32，打开。导入工程打开 SW4STM32 后，首先会弹出下面窗口,让你选择一个 Workspace。如果是第一次使用，可以通过“Browse”按钮设置 workspace 的位置。如果之前已经设置过，就可以在下拉菜单中选择一个。点击“OK”，就可以看到 SW4STM32 的欢迎界面了。

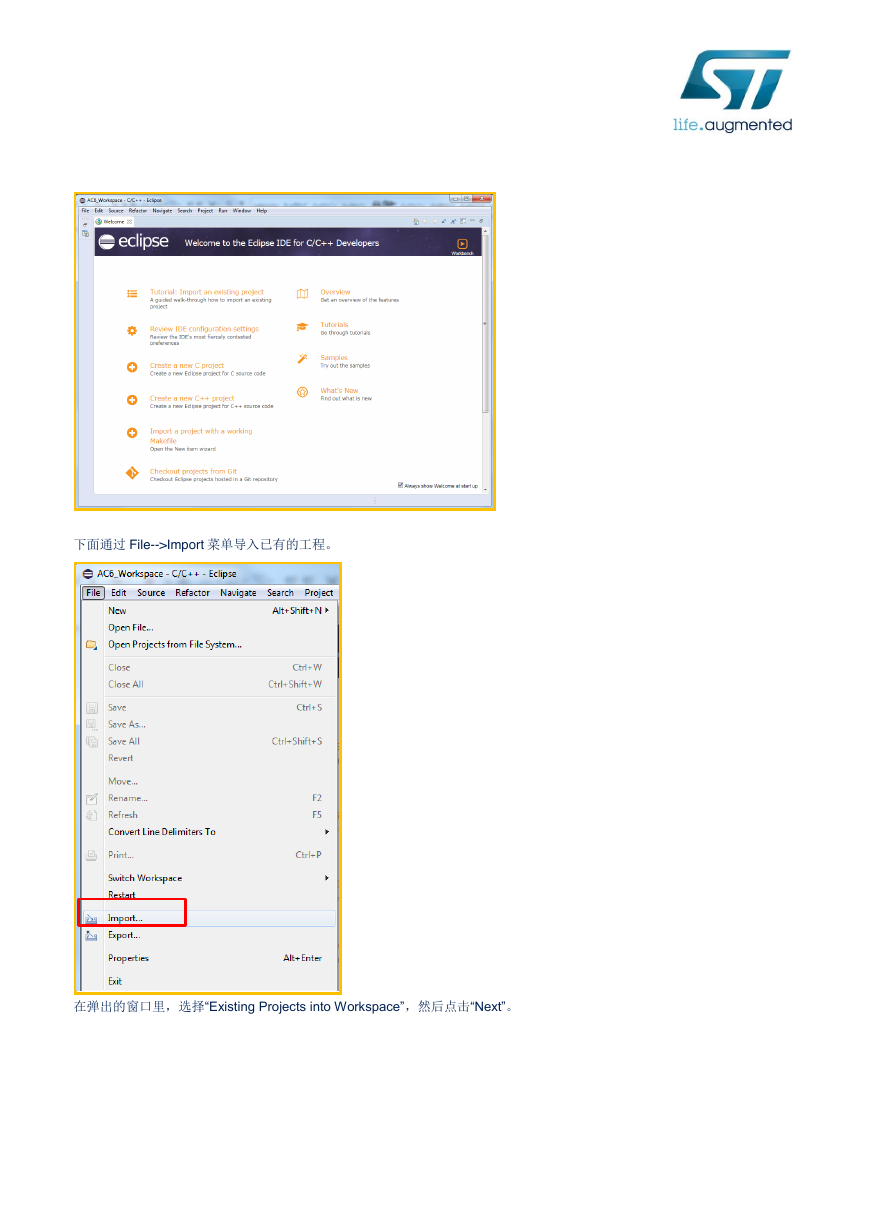

下面通过 File-->Import 菜单导入已有的工程。在弹出的窗口里，选择“Existing Projects into Workspace”，然后点击“Next”。

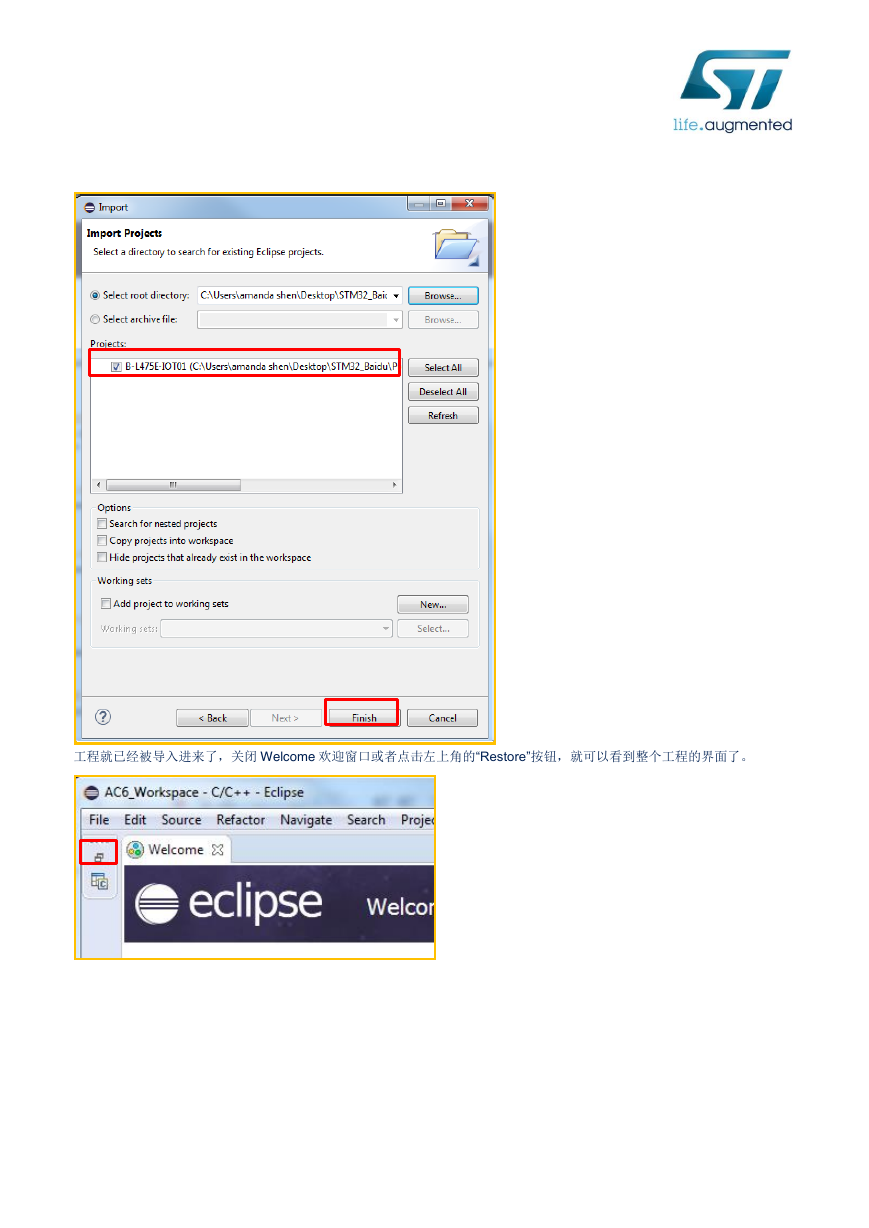

接下来，选择源文件所在的位置。在 Projects 的窗口会显示已存在的工程，选择该工程。点击“Finish”按钮。

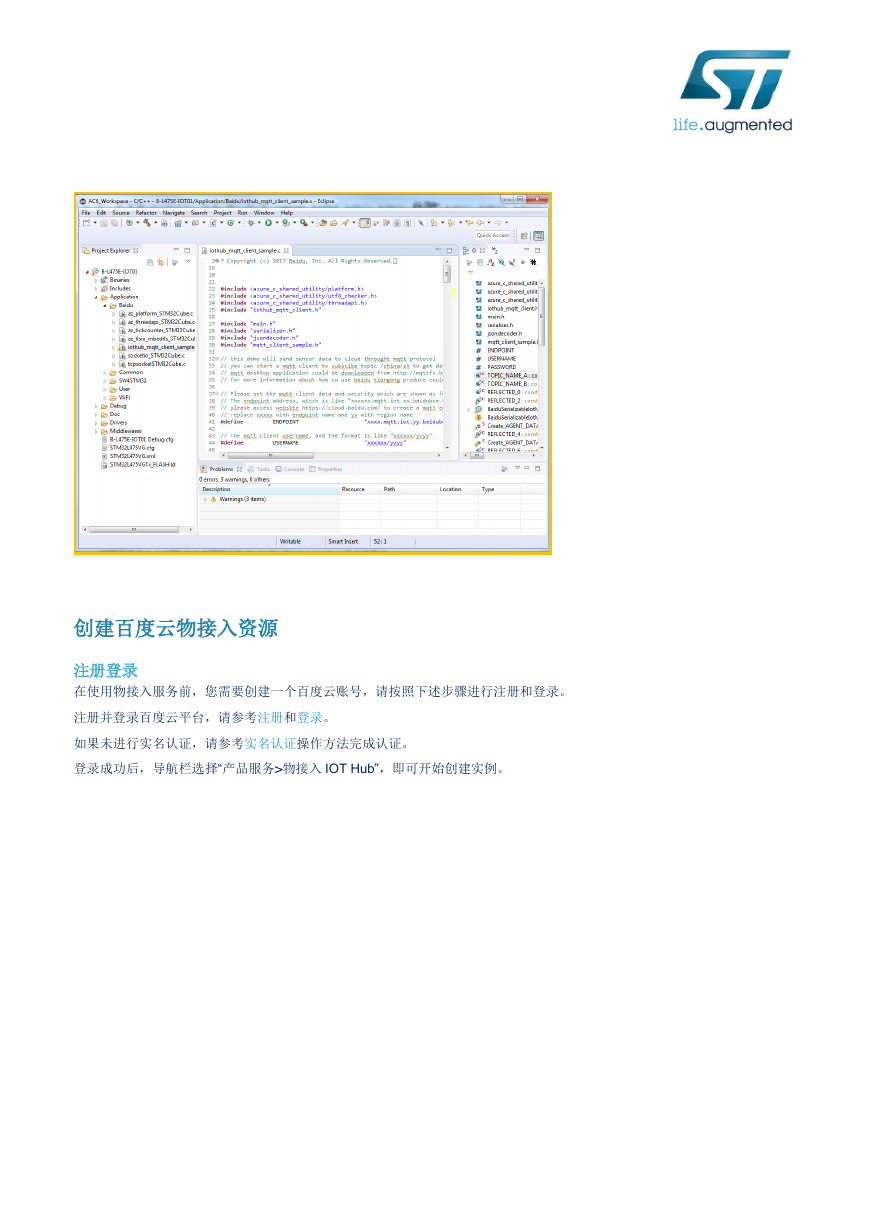

工程就已经被导入进来了，关闭 Welcome 欢迎窗口或者点击左上角的“Restore”按钮，就可以看到整个工程的界面了。

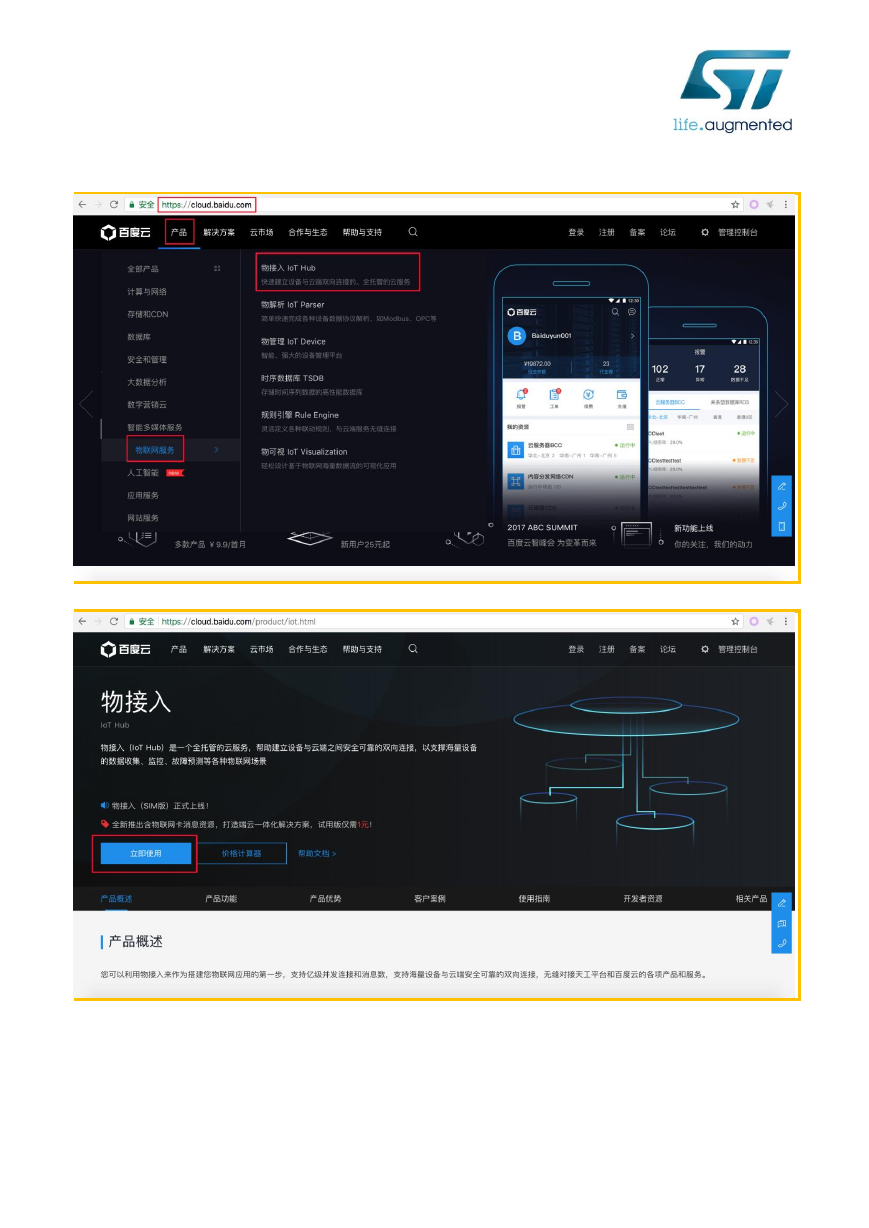

创建百度云物接入资源注册登录在使用物接入服务前，您需要创建一个百度云账号，请按照下述步骤进行注册和登录。注册并登录百度云平台，请参考注册和登录。如果未进行实名认证，请参考实名认证操作方法完成认证。登录成功后，导航栏选择“产品服务>物接入 IOT Hub”，即可开始创建实例。
