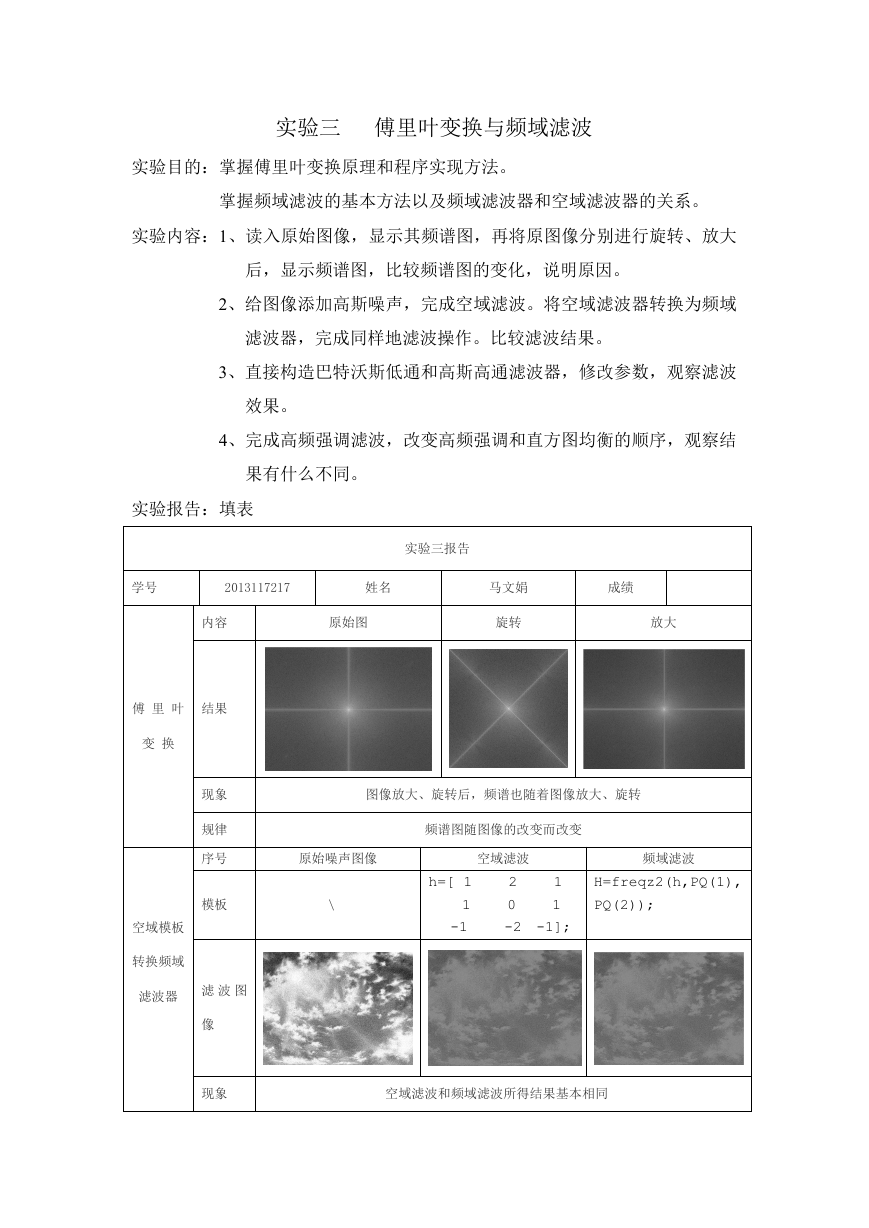

实验三 傅里叶变换与频域滤波
实验目的:掌握傅里叶变换原理和程序实现方法。
掌握频域滤波的基本方法以及频域滤波器和空域滤波器的关系。
实验内容:1、读入原始图像,显示其频谱图,再将原图像分别进行旋转、放大
后,显示频谱图,比较频谱图的变化,说明原因。
2、给图像添加高斯噪声,完成空域滤波。将空域滤波器转换为频域
滤波器,完成同样地滤波操作。比较滤波结果。
3、直接构造巴特沃斯低通和高斯高通滤波器,修改参数,观察滤波
效果。
4、完成高频强调滤波,改变高频强调和直方图均衡的顺序,观察结
果有什么不同。
实验报告:填表
实验三报告
学号
2013117217
姓名
内容
原始图
马文娟
旋转
成绩
放大
傅 里 叶
结果
变 换
现象
规律
序号
模板
空域模板
转换频域
滤波器
滤 波 图
像
现象
图像放大、旋转后,频谱也随着图像放大、旋转
原始噪声图像
\
频谱图随图像的改变而改变
空域滤波
1
2
1
0
-2 -1];
h=[ 1
1
-1
频域滤波
H=freqz2(h,PQ(1),
PQ(2));
空域滤波和频域滤波所得结果基本相同
规律
内容
空域滤波在定义滤波器时加大模板尺寸;频域滤波先对图像进行零填充,再进行频域
滤波,最后需剪切图像至原始尺寸。
原始图像
巴特沃斯低通
高斯高通滤波器
滤波器
\
H=1./(1+(D./D0).^
(2*n));
H=hpfilter('gauss
ian',PQ(1),PQ(2),
D0);
直接构造
频域滤波
器
滤 波 图
像
现象
巴特沃斯低通滤波器使图像更清晰;高斯高通滤波器使图像更模糊
规律
内容
参数
巴特沃斯低通滤波器提取图像低频成分,使图像更清晰;高斯高通滤波器提取图像高
频成分,使图像更模糊,锐化后可变清晰
原始图像
先高频强调后均衡化
先均衡化后高频强调
\
H = 0.5 + 2*HBW;
H = 0.5 + 2*HBW;
高频强调
滤 波 图
滤波
像
现象
规律
先高频强调后均衡化使图像变暗;先均衡化后高频强调使图像漂白
先高频强调后均衡化突出图像高频部分,通过提高整体灰度的亮度使图象清晰,先均
衡化后高频强调使图像漂白,获得的图像对比度差
实验报告提交邮箱:sztxclnwu@163.com (*直接贴在邮件正
