串口通信之中断法与查询法.doc

发布时间：2022-06-08 发布人：admin 分类：说明书资料大小：0.03M 资料格式：doc 举报版权申诉


第1页 / 共3页


第2页 / 共3页


第3页 / 共3页

文本预览

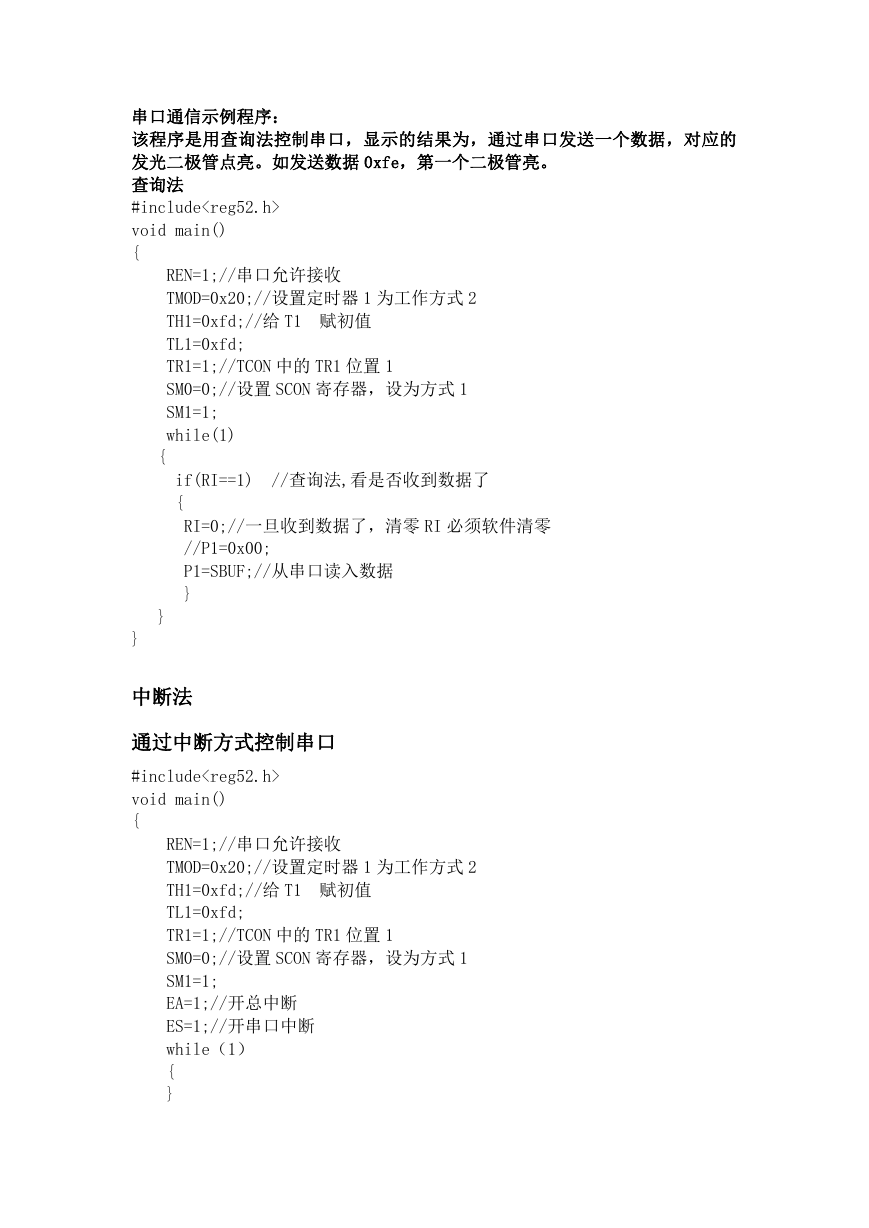

串口通信示例程序：该程序是用查询法控制串口，显示的结果为，通过串口发送一个数据，对应的发光二极管点亮。如发送数据 0xfe，第一个二极管亮。查询法 #include void main() { REN=1;//串口允许接收 TMOD=0x20;//设置定时器 1 为工作方式 2 TH1=0xfd;//给 T1 赋初值 TL1=0xfd; TR1=1;//TCON 中的 TR1 位置 1 SM0=0;//设置 SCON 寄存器，设为方式 1 SM1=1; while(1) { if(RI==1) { //查询法,看是否收到数据了 RI=0;//一旦收到数据了，清零 RI 必须软件清零 //P1=0x00; P1=SBUF;//从串口读入数据 } } } 中断法通过中断方式控制串口 #include void main() { REN=1;//串口允许接收 TMOD=0x20;//设置定时器 1 为工作方式 2 TH1=0xfd;//给 T1 赋初值 TL1=0xfd; TR1=1;//TCON 中的 TR1 位置 1 SM0=0;//设置 SCON 寄存器，设为方式 1 SM1=1; EA=1;//开总中断 ES=1;//开串口中断 while（1） { }

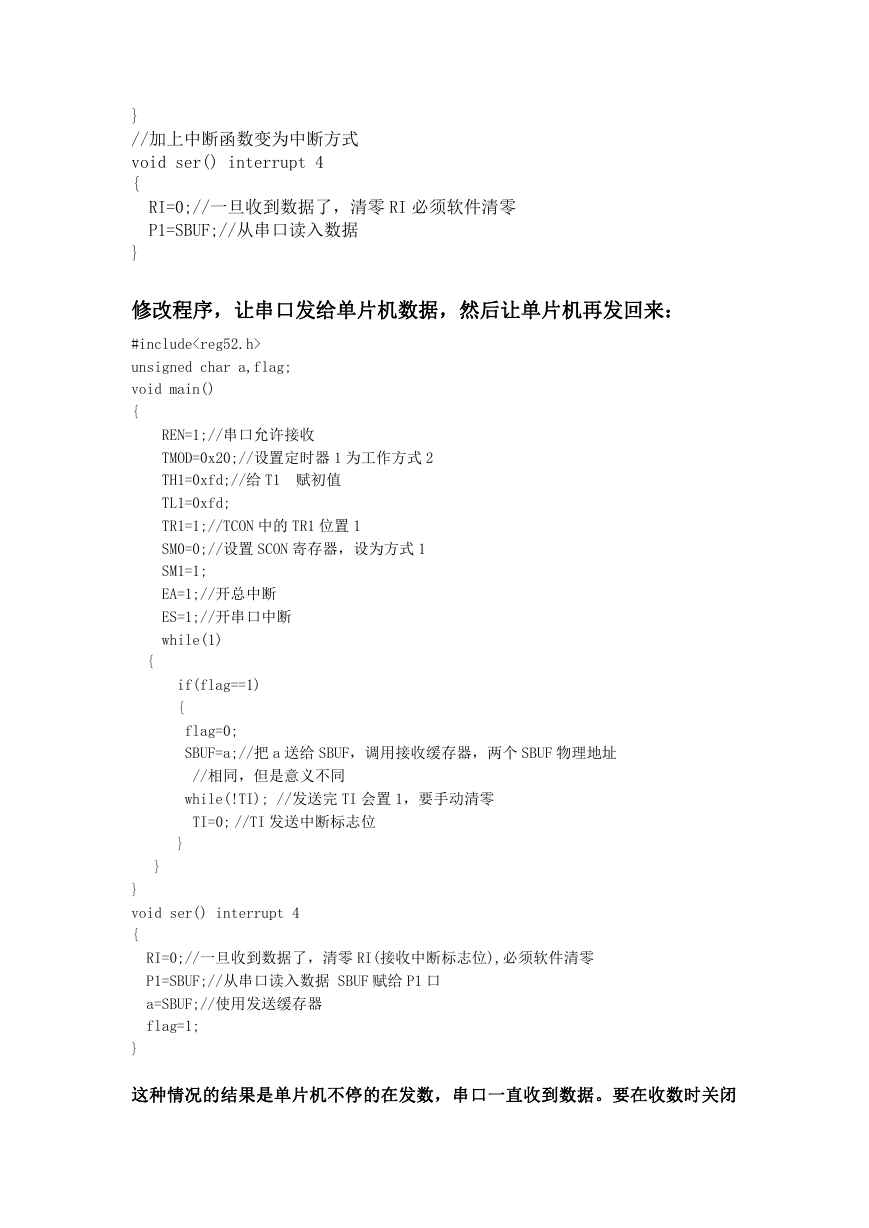

} //加上中断函数变为中断方式 void ser() interrupt 4 { RI=0;//一旦收到数据了，清零 RI 必须软件清零 P1=SBUF;//从串口读入数据 } 修改程序，让串口发给单片机数据，然后让单片机再发回来： #include unsigned char a,flag; void main() { REN=1;//串口允许接收 TMOD=0x20;//设置定时器 1 为工作方式 2 TH1=0xfd;//给 T1 赋初值 TL1=0xfd; TR1=1;//TCON 中的 TR1 位置 1 SM0=0;//设置 SCON 寄存器，设为方式 1 SM1=1; EA=1;//开总中断 ES=1;//开串口中断 while(1) { if(flag==1) { flag=0; SBUF=a;//把 a 送给 SBUF，调用接收缓存器，两个 SBUF 物理地址 //相同，但是意义不同 while(!TI); //发送完 TI 会置 1，要手动清零 TI=0; //TI 发送中断标志位 } } } void ser() interrupt 4 { RI=0;//一旦收到数据了，清零 RI(接收中断标志位),必须软件清零 P1=SBUF;//从串口读入数据 SBUF 赋给 P1 口 a=SBUF;//使用发送缓存器 flag=1; } 这种情况的结果是单片机不停的在发数，串口一直收到数据。要在收数时关闭

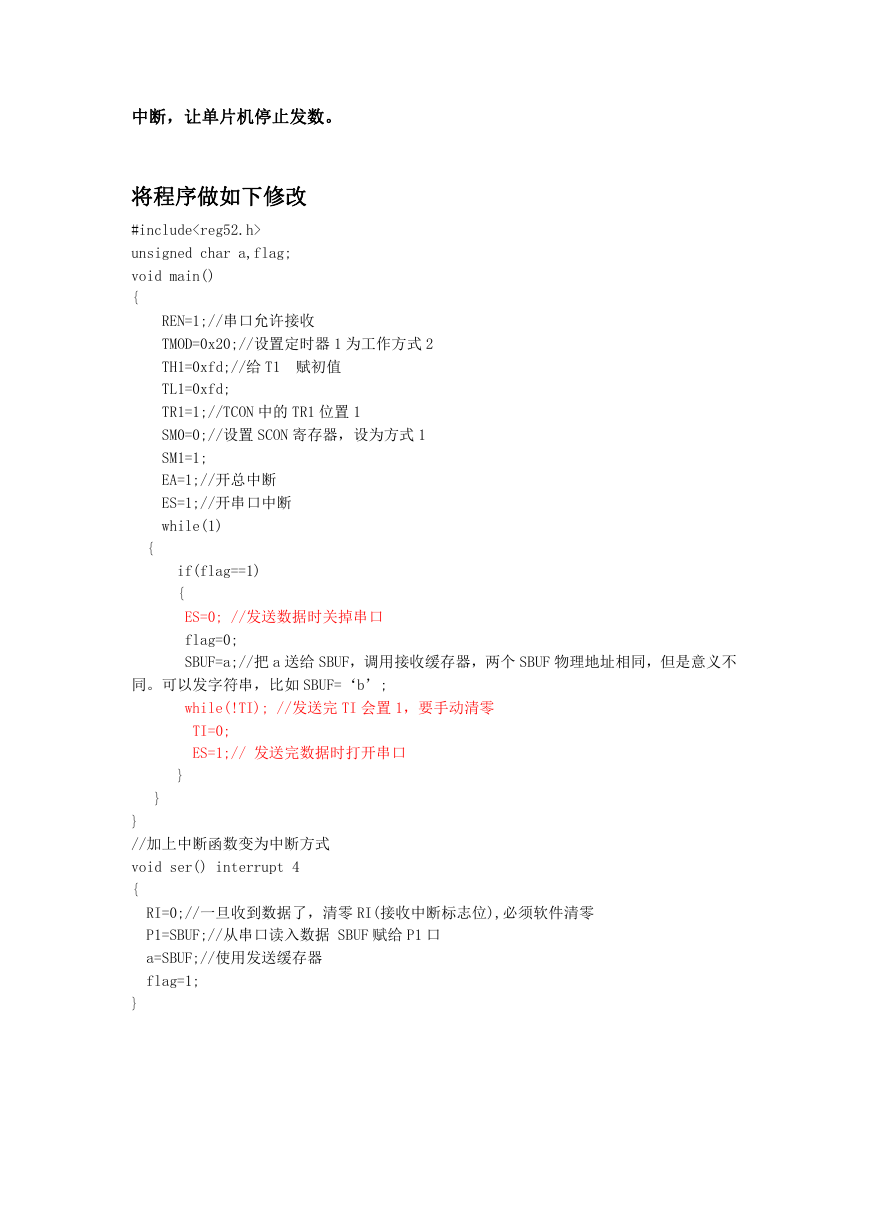

中断，让单片机停止发数。将程序做如下修改 #include unsigned char a,flag; void main() { REN=1;//串口允许接收 TMOD=0x20;//设置定时器 1 为工作方式 2 TH1=0xfd;//给 T1 赋初值 TL1=0xfd; TR1=1;//TCON 中的 TR1 位置 1 SM0=0;//设置 SCON 寄存器，设为方式 1 SM1=1; EA=1;//开总中断 ES=1;//开串口中断 while(1) { if(flag==1) { ES=0; //发送数据时关掉串口 flag=0; SBUF=a;//把 a 送给 SBUF，调用接收缓存器，两个 SBUF 物理地址相同，但是意义不同。可以发字符串，比如 SBUF=‘b’; while(!TI); //发送完 TI 会置 1，要手动清零 TI=0; ES=1;// 发送完数据时打开串口 } } } //加上中断函数变为中断方式 void ser() interrupt 4 { RI=0;//一旦收到数据了，清零 RI(接收中断标志位),必须软件清零 P1=SBUF;//从串口读入数据 SBUF 赋给 P1 口 a=SBUF;//使用发送缓存器 flag=1; }
