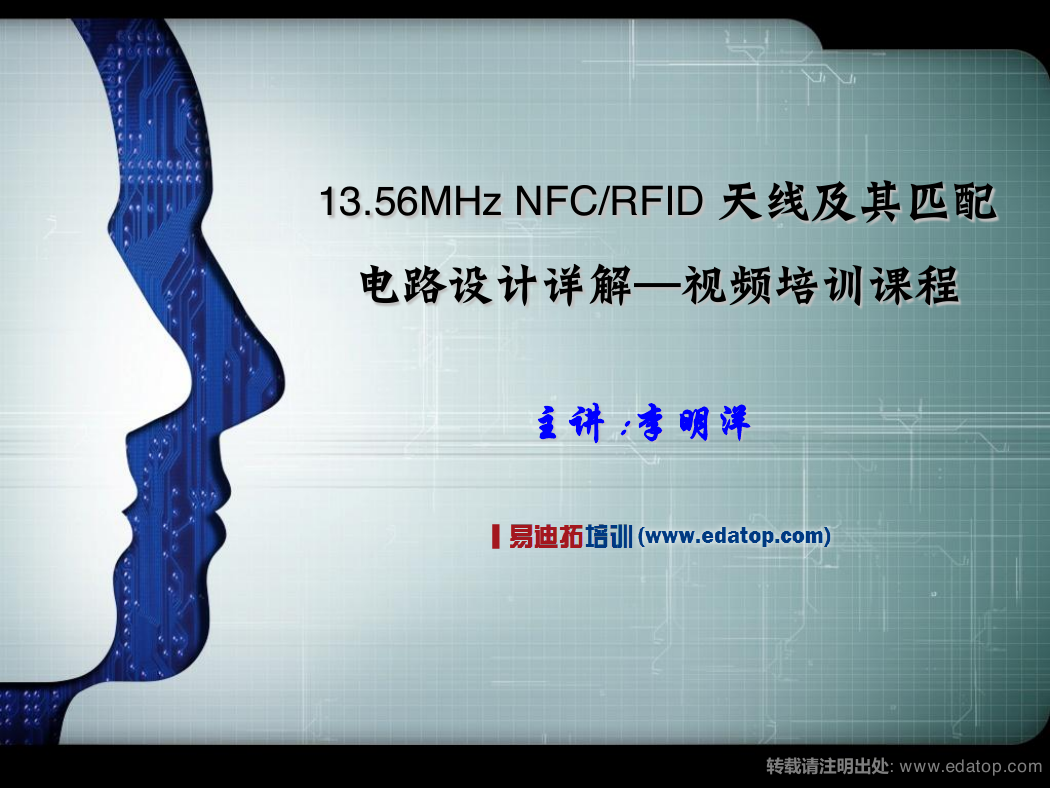

13.56MHz NFC/RFID 天线及其匹配电路设计详解—视频培训课程主讲 :李明洋转载请注明出处: www.edatop.com

概述  现在13.56MHz无线智能卡应用已经十分广泛，像二代身份证、手机支付、校园一卡通、公司员工工卡都是使用13.56MHz无线智能卡技术  对于13.56MHz无线智能卡，其天线基本都是采用都是下图所示线圈天线  这里，我们就来详细介绍13.56MHz线圈天线设计及其匹配电路的设计和调试，包括： • 13.56MHz NFC/RFID天线工作原理 • 天线设计考量和如何设计 • 匹配电路的设计和调试课程地址: www.edatop.com/peixun/antenna/114.html

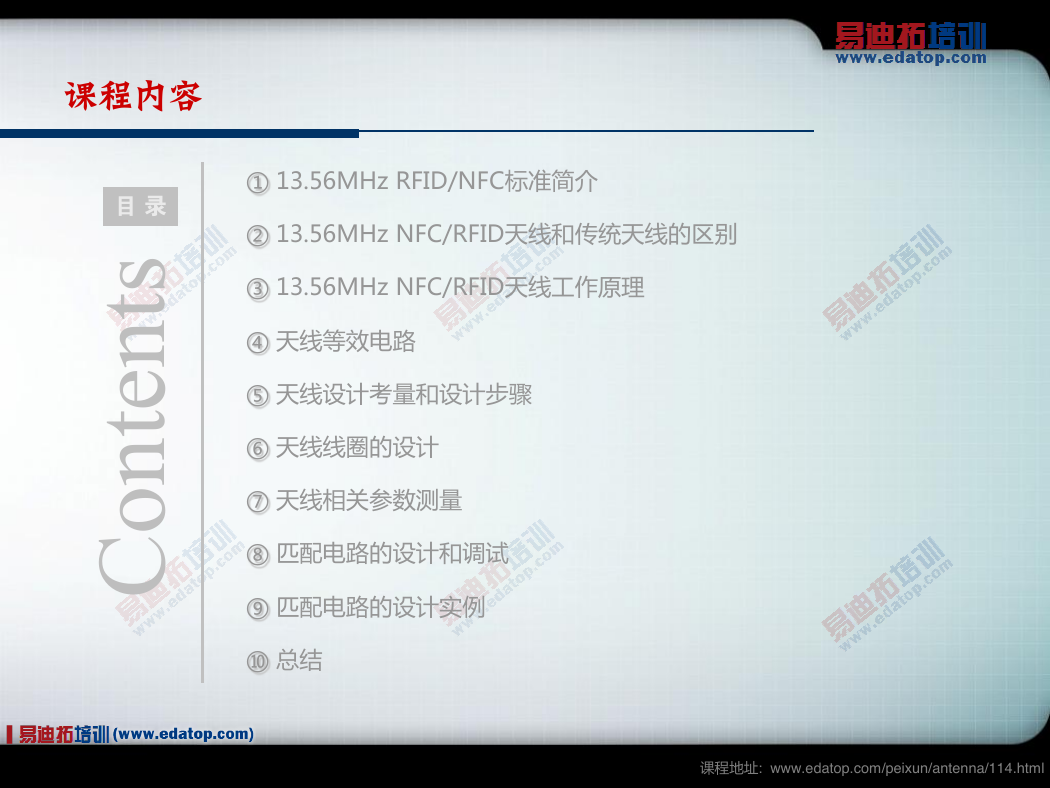

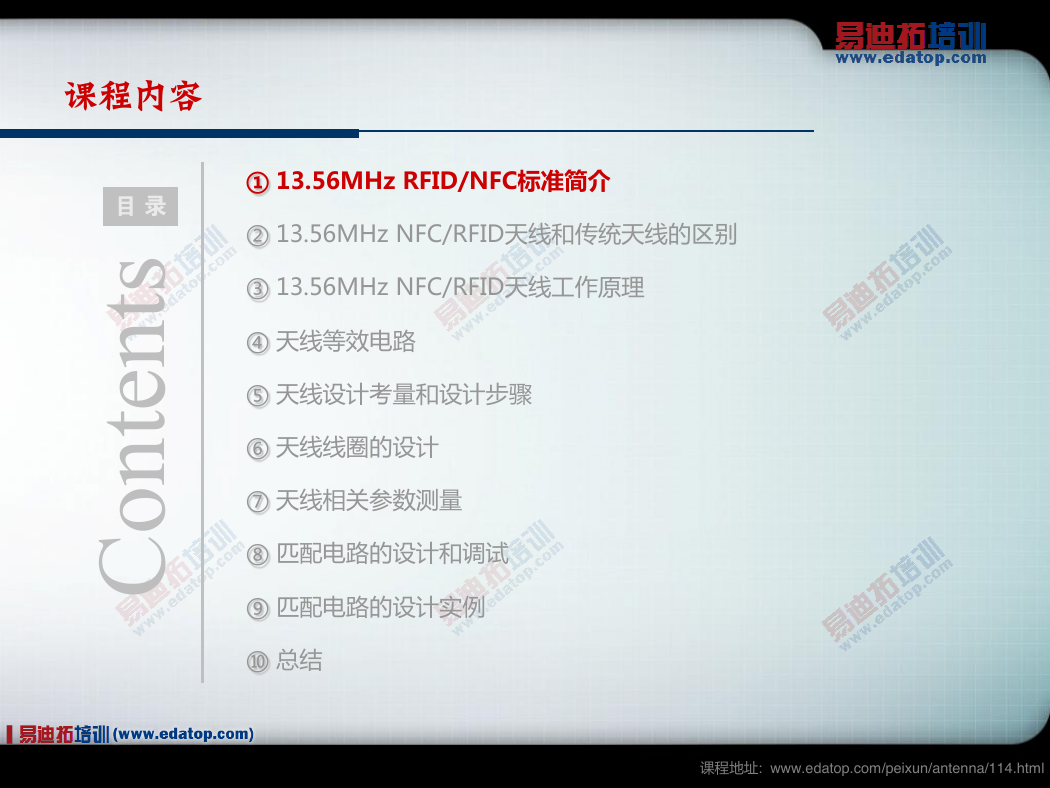

课程内容目录 s t n e t n o C ① 13.56MHz RFID/NFC标准简介 ② 13.56MHz NFC/RFID天线和传统天线的区别 ③ 13.56MHz NFC/RFID天线工作原理 ④ 天线等效电路 ⑤ 天线设计考量和设计步骤 ⑥ 天线线圈的设计 ⑦ 天线相关参数测量 ⑧ 匹配电路的设计和调试 ⑨ 匹配电路的设计实例 ⑩ 总结课程地址: www.edatop.com/peixun/antenna/114.html

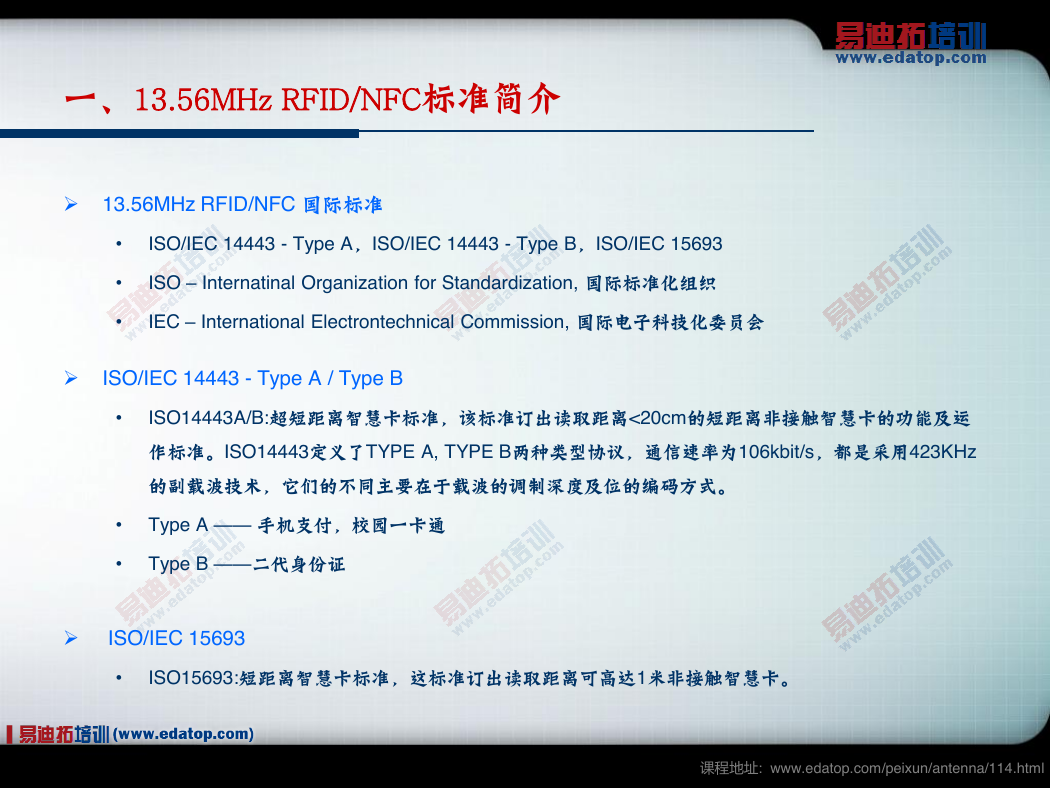

一、13.56MHz RFID/NFC标准简介  13.56MHz RFID/NFC 国际标准 • • • ISO/IEC 14443 - Type A，ISO/IEC 14443 - Type B，ISO/IEC 15693 ISO – Internatinal Organization for Standardization, 国际标准化组织 IEC – International Electrontechnical Commission, 国际电子科技化委员会  ISO/IEC 14443 - Type A / Type B • ISO14443A/B:超短距离智慧卡标准，该标准订出读取距离<20cm的短距离非接触智慧卡的功能及运作标准。ISO14443定义了TYPE A, TYPE B两种类型协议，通信速率为106kbit/s，都是采用423KHz 的副载波技术，它们的不同主要在于载波的调制深度及位的编码方式。 • • Type A —— 手机支付，校园一卡通 Type B ——二代身份证  ISO/IEC 15693 • ISO15693:短距离智慧卡标准，这标准订出读取距离可高达1米非接触智慧卡。课程地址: www.edatop.com/peixun/antenna/114.html

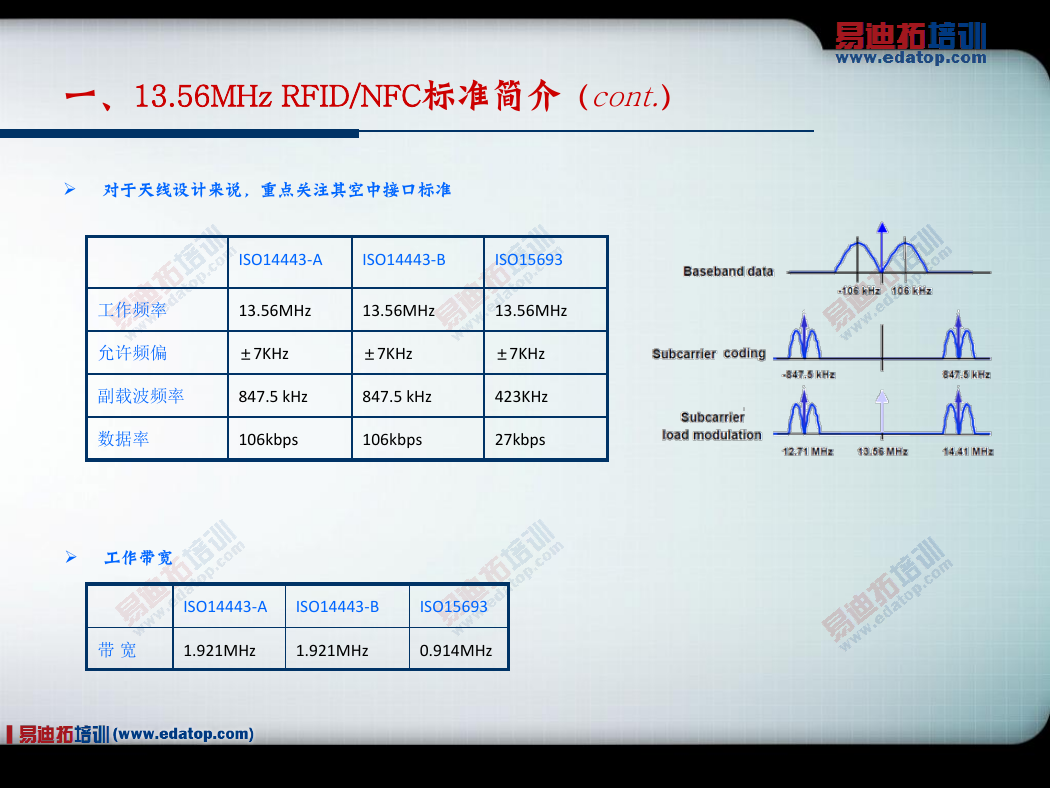

一、13.56MHz RFID/NFC标准简介（cont.）  对于天线设计来说，重点关注其空中接口标准 ISO14443-A ISO14443-B ISO15693 工作频率允许频偏 13.56MHz 13.56MHz 13.56MHz ±7KHz ±7KHz ±7KHz 副载波频率 847.5 kHz 847.5 kHz 423KHz 数据率 106kbps 106kbps 27kbps  工作带宽 ISO14443-A ISO14443-B ISO15693 带宽 1.921MHz 1.921MHz 0.914MHz

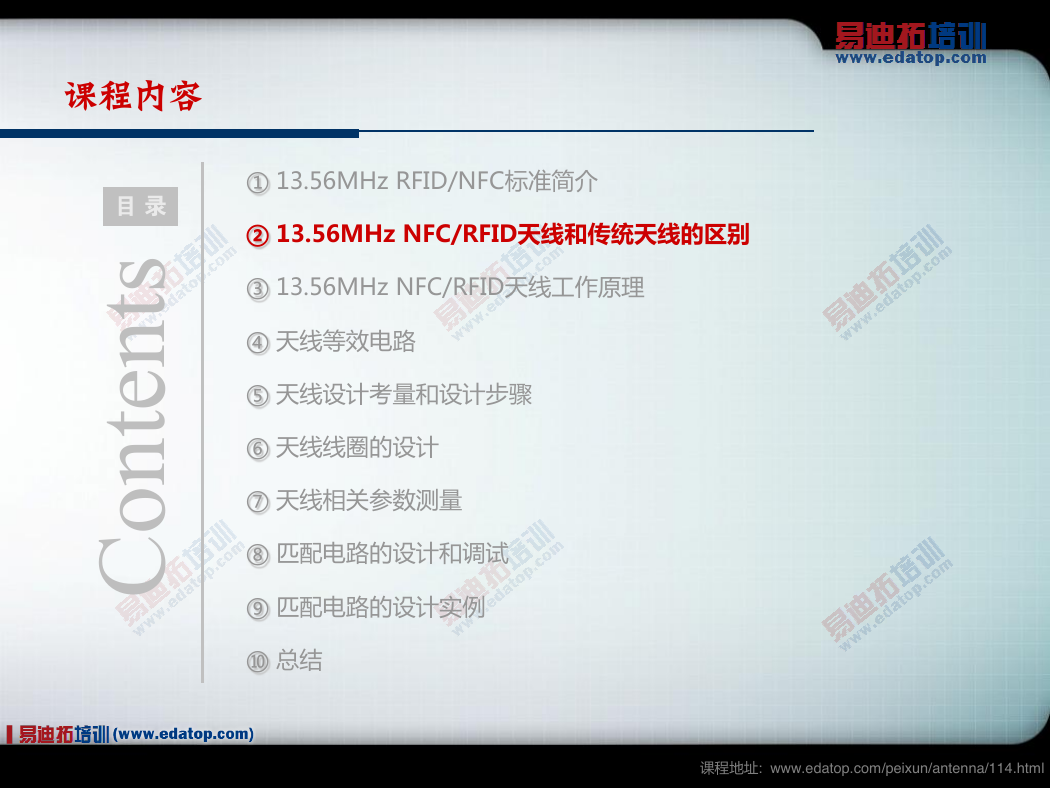

课程内容目录 s t n e t n o C ① 13.56MHz RFID/NFC标准简介 ② 13.56MHz NFC/RFID天线和传统天线的区别 ③ 13.56MHz NFC/RFID天线工作原理 ④ 天线等效电路 ⑤ 天线设计考量和设计步骤 ⑥ 天线线圈的设计 ⑦ 天线相关参数测量 ⑧ 匹配电路的设计和调试 ⑨ 匹配电路的设计实例 ⑩ 总结课程地址: www.edatop.com/peixun/antenna/114.html

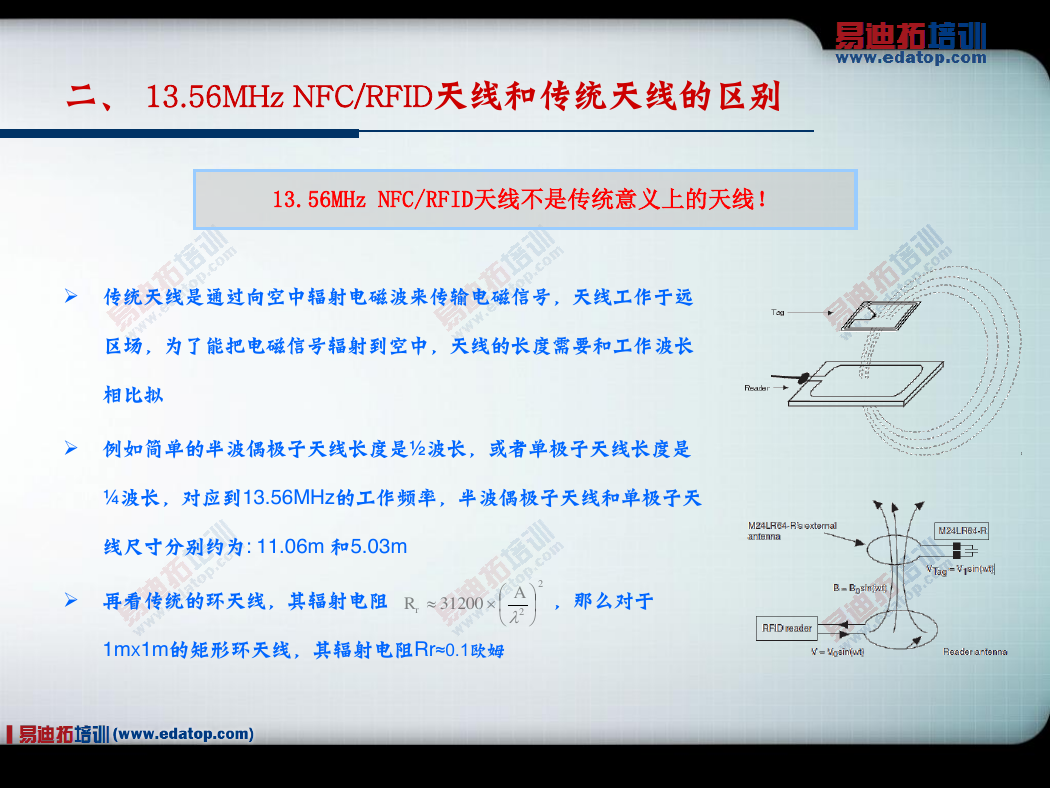

二、 13.56MHz NFC/RFID天线和传统天线的区别 13.56MHz NFC/RFID天线不是传统意义上的天线！  传统天线是通过向空中辐射电磁波来传输电磁信号，天线工作于远区场，为了能把电磁信号辐射到空中，天线的长度需要和工作波长相比拟  例如简单的半波偶极子天线长度是½波长，或者单极子天线长度是 ¼波长，对应到13.56MHz的工作频率，半波偶极子天线和单极子天线尺寸分别约为: 11.06m 和5.03m  再看传统的环天线，其辐射电阻，那么对于 1mX1m的矩形环天线，其辐射电阻Rr≈0.1欧姆 2231200ARr
