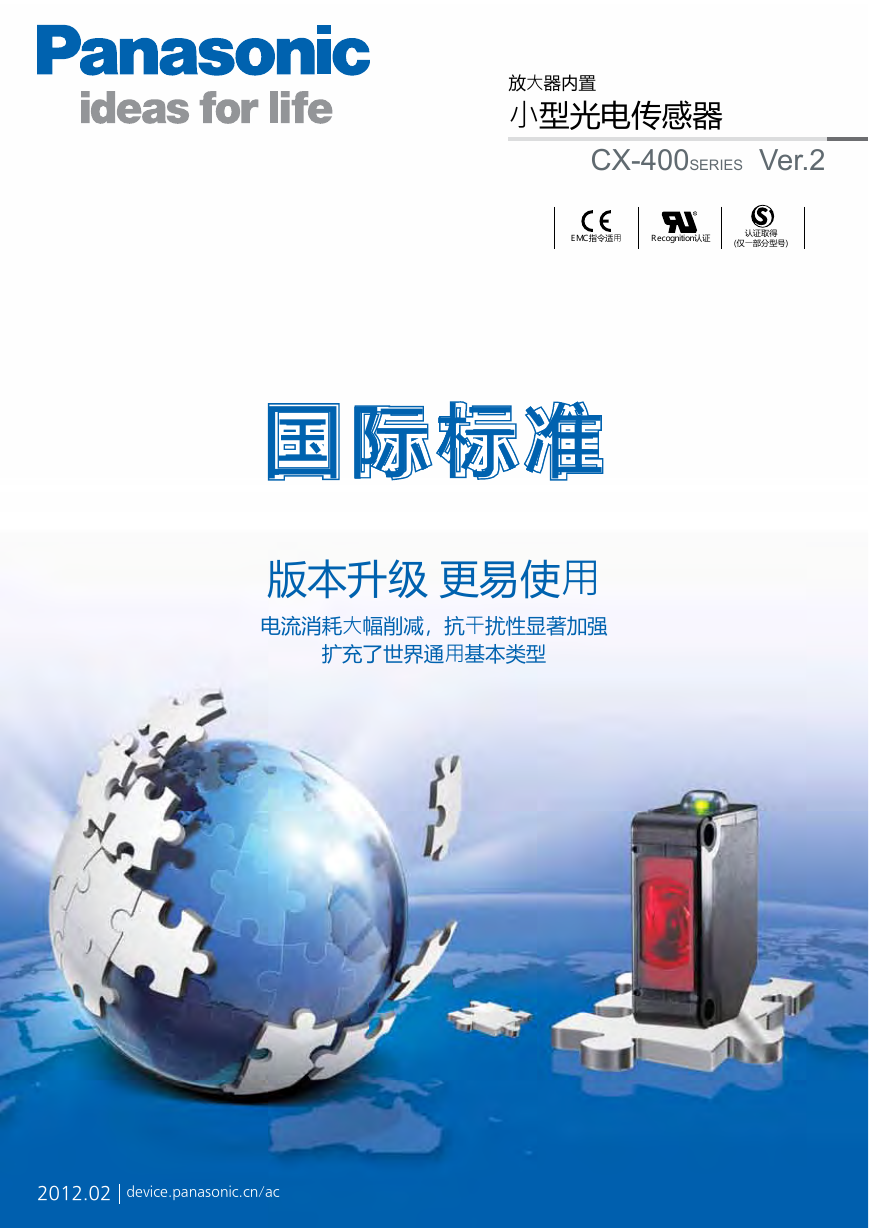

放大器内置小型光电传感器 CX-400SERIES Ver.2 EMC指令适用 Recognition认证认证取得 (仅一部分型号) 国际标准国际标准国际标准版本升级更易使用电流消耗大幅削减，抗干扰性显著加强扩充了世界通用基本类型 2012.02 device.panasonic.cn/ac

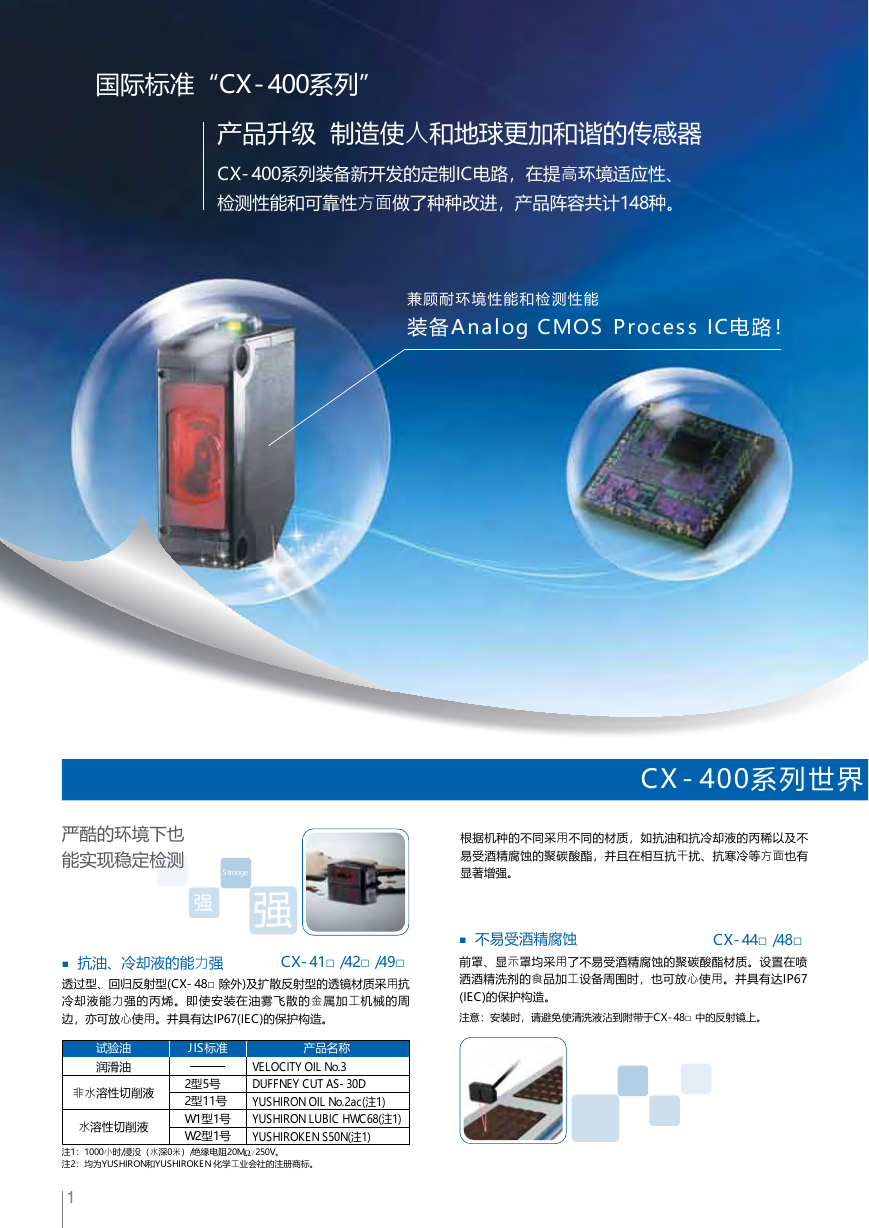

国际标准“CX-400系列” 产品升级制造使人和地球更加和谐的传感器 CX-400系列装备新开发的定制IC电路，在提高环境适应性、检测性能和可靠性方面做了种种改进，产品阵容共计148种。兼顾耐环境性能和检测性能装备Analog CMOS Process IC电路！ CX-400系列世界通用的3大关键点根据机种的不同采用不同的材质，如抗油和抗冷却液的丙稀以及不易受酒精腐蚀的聚碳酸酯，并且在相互抗干扰、抗寒冷等方面也有显著增强。 ■ 不易受酒精腐蚀 CX-44□/48□ 前罩、显示罩均采用了不易受酒精腐蚀的聚碳酸酯材质。设置在喷洒酒精洗剂的食品加工设备周围时，也可放心使用。并具有达IP67 (IEC)的保护构造。注意：安装时，请避免使清洗液沾到附带于CX-48□中的反射镜上。严酷的环境下也能实现稳定检测 Stronge 强强 CX-41□/42□/49□ ■ 抗油、冷却液的能力强透过型、回归反射型(CX-48□除外)及扩散反射型的透镜材质采用抗冷却液能力强的丙烯。即使安装在油雾飞散的金属加工机械的周边，亦可放心使用。并具有达IP67(IEC)的保护构造。试验油润滑油非水溶性切削液水溶性切削液 JIS标准 2型5号 2型11号 W1型1号 W2型1号产品名称 VELOCITY OIL No.3 DUFFNEY CUT AS-30D YUSHIRON OIL No.2ac(注1) YUSHIRON LUBIC HWC68(注1) YUSHIROKEN S50N(注1) 注1：1000小时/浸没（水深0米）/绝缘电阻20MΩ/250V。注2：均为YUSHIRON和YUSHIROKEN 化学工业会社的注册商标。 1

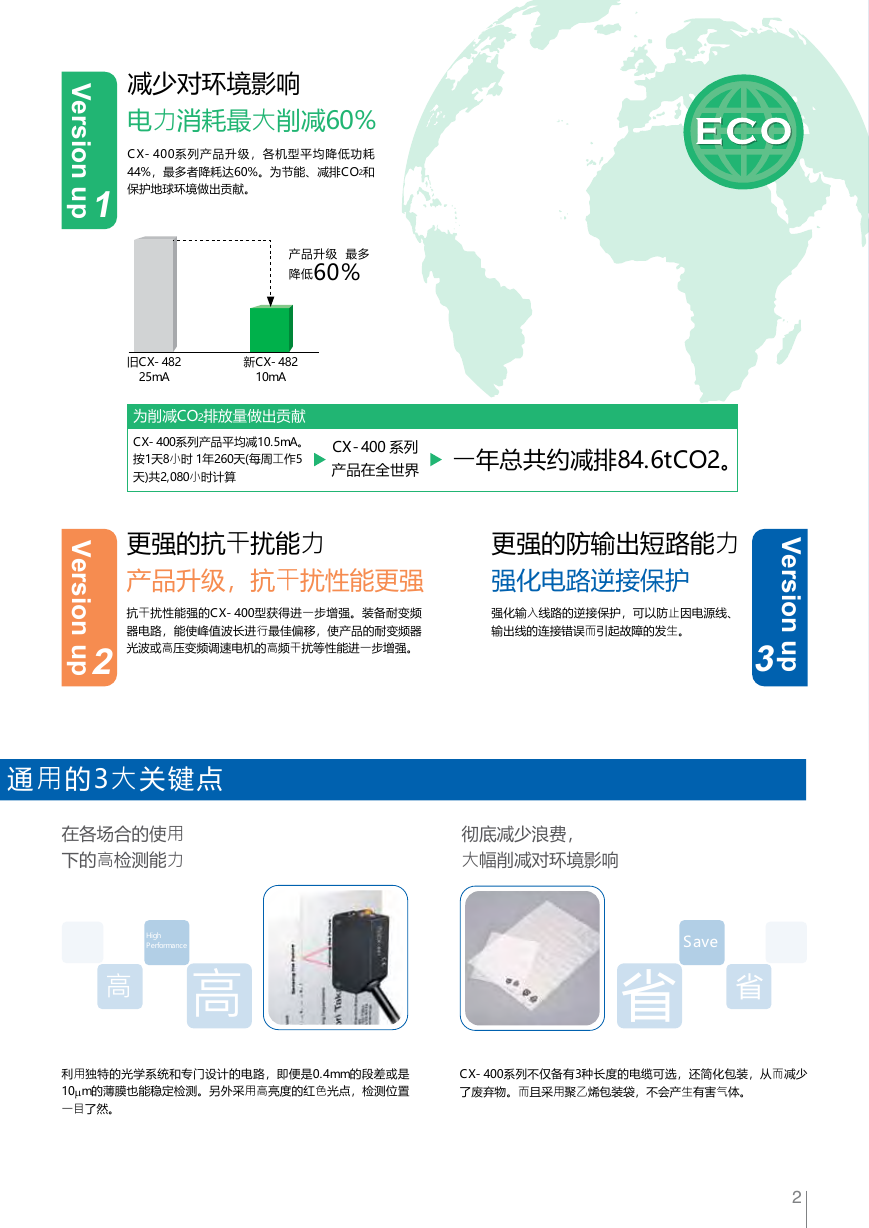

减少对环境影响电力消耗最大削减60％ CX-400系列产品升级，各机型平均降低功耗 44%，最多者降耗达60%。为节能、减排CO2和保护地球环境做出贡献。产品升级最多降低60％旧CX-482 25mA 新CX-482 10mA 为削减CO2排放量做出贡献 CX-400系列产品平均减10.5mA。按1天8小时 1年260天(每周工作5 天)共2,080小时计算 CX-400 系列产品在全世界一年总共约减排84.6tCO2。更强的抗干扰能力产品升级，抗干扰性能更强抗干扰性能强的CX-400型获得进一步增强。装备耐变频器电路，能使峰值波长进行最佳偏移，使产品的耐变频器光波或高压变频调速电机的高频干扰等性能进一步增强。更强的防输出短路能力强化电路逆接保护强化输入线路的逆接保护，可以防止因电源线、输出线的连接错误而引起故障的发生。 i V e r s o n u p 1 V e r s i o n u p 2 V e r s i o n u p 3 CX-400系列世界通用的3大关键点在各场合的使用下的高检测能力彻底减少浪费，大幅削减对环境影响 High Performance 高高 Save 省省利用独特的光学系统和专门设计的电路，即便是0.4mm的段差或是 10µm的薄膜也能稳定检测。另外采用高亮度的红色光点，检测位置一目了然。 CX-400系列不仅备有3种长度的电缆可选，还简化包装，从而减少了废弃物。而且采用聚乙烯包装袋，不会产生有害气体。 2

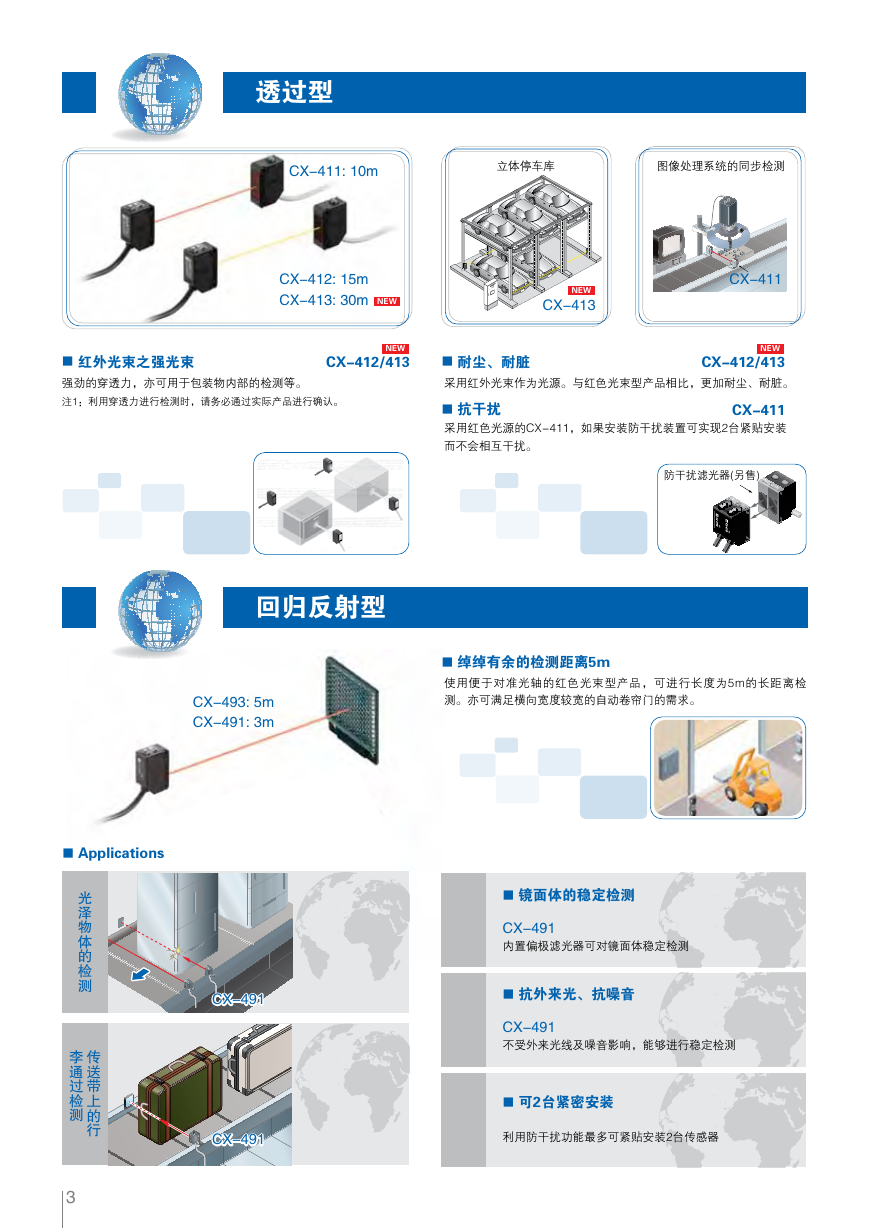

透过型 CX-411: 10m 立体停车库图像处理系统的同步检测 CX-412: 15m CX-413: 30m NEW NEW CX-413 CX-411 ■ 红外光束之强光束强劲的穿透力，亦可用于包装物内部的检测等。 NEW CX-412/413 ■ 耐尘、耐脏采用红外光束作为光源。与红色光束型产品相比，更加耐尘、耐脏。 NEW CX-412/413 注1：利用穿透力进行检测时，请务必通过实际产品进行确认。 ■ 抗干扰 CX-411 采用红色光源的CX-411，如果安装防干扰装置可实现2台紧贴安装而不会相互干扰。防干扰滤光器(另售) 回归反射型 CX-493: 5m CX-491: 3m ■ 绰绰有余的检测距离5m 使用便于对准光轴的红色光束型产品，可进行长度为5m的长距离检测。亦可满足横向宽度较宽的自动卷帘门的需求。 ■ Applications 光泽物体的检测李通过检测传送带上的行 3 CX-491 CX-491 ■ 镜面体的稳定检测 CX-491 内置偏极滤光器可对镜面体稳定检测 ■ 抗外来光、抗噪音 CX-491 不受外来光线及噪音影响，能够进行稳定检测 ■ 可2台紧密安装 CX-491 CX-491 CX-491 利用防干扰功能最多可紧贴安装2台传感器

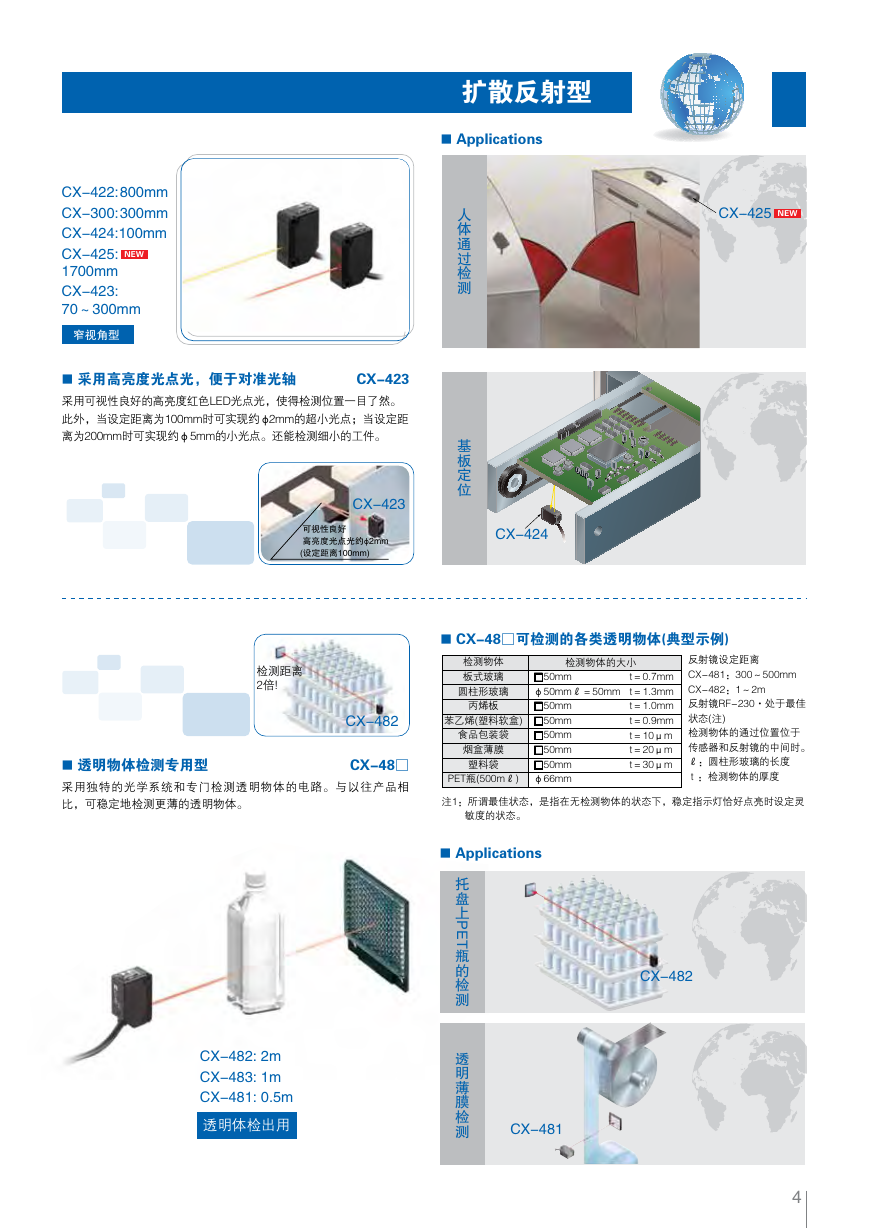

扩散反射型 ■ Applications CX-422: 800mm CX-300: 300mm CX-424: 100mm CX-425: 1700mm CX-423: 70～300mm NEW 窄视角型 CX-423 ■ 采用高亮度光点光，便于对准光轴采用可视性良好的高亮度红色LED光点光，使得检测位置一目了然。此外，当设定距离为100mm时可实现约φ2mm的超小光点；当设定距离为200mm时可实现约φ5mm的小光点。还能检测细小的工件。人体通过检测基板定位 CX-423 可视性良好高亮度光点光约φ2mm (设定距离100mm) CX-424 CX-425 NEW 检测距离 2倍! CX-482 ■ 透明物体检测专用型 CX-48□ 采用独特的光学系统和专门检测透明物体的电路。与以往产品相比，可稳定地检测更薄的透明物体。 ■ CX-48□可检测的各类透明物体(典型示例) 检测物体板式玻璃圆柱形玻璃丙烯板苯乙烯(塑料软盒) 食品包装袋烟盒薄膜塑料袋 PET瓶(500mR) 检测物体的大小 □50mm φ50mmR＝50mm □50mm □50mm □50mm □50mm □50mm φ66mm t＝0.7mm t＝1.3mm t＝1.0mm t＝0.9mm t＝10μm t＝20μm t＝30μm 反射镜设定距离　 CX-481：300～500mm CX-482：1～2m 反射镜RF-230·处于最佳状态(注) 检测物体的通过位置位于传感器和反射镜的中间时。 R：圆柱形玻璃的长度　 t ：检测物体的厚度　注1：所谓最佳状态，是指在无检测物体的状态下，稳定指示灯恰好点亮时设定灵敏度的状态。 ■ Applications 托盘上 P E T 瓶的检测透明薄膜检测 CX-481 CX-482 4 CX-482: 2m CX-483: 1m CX-481: 0.5m 透明体检出用

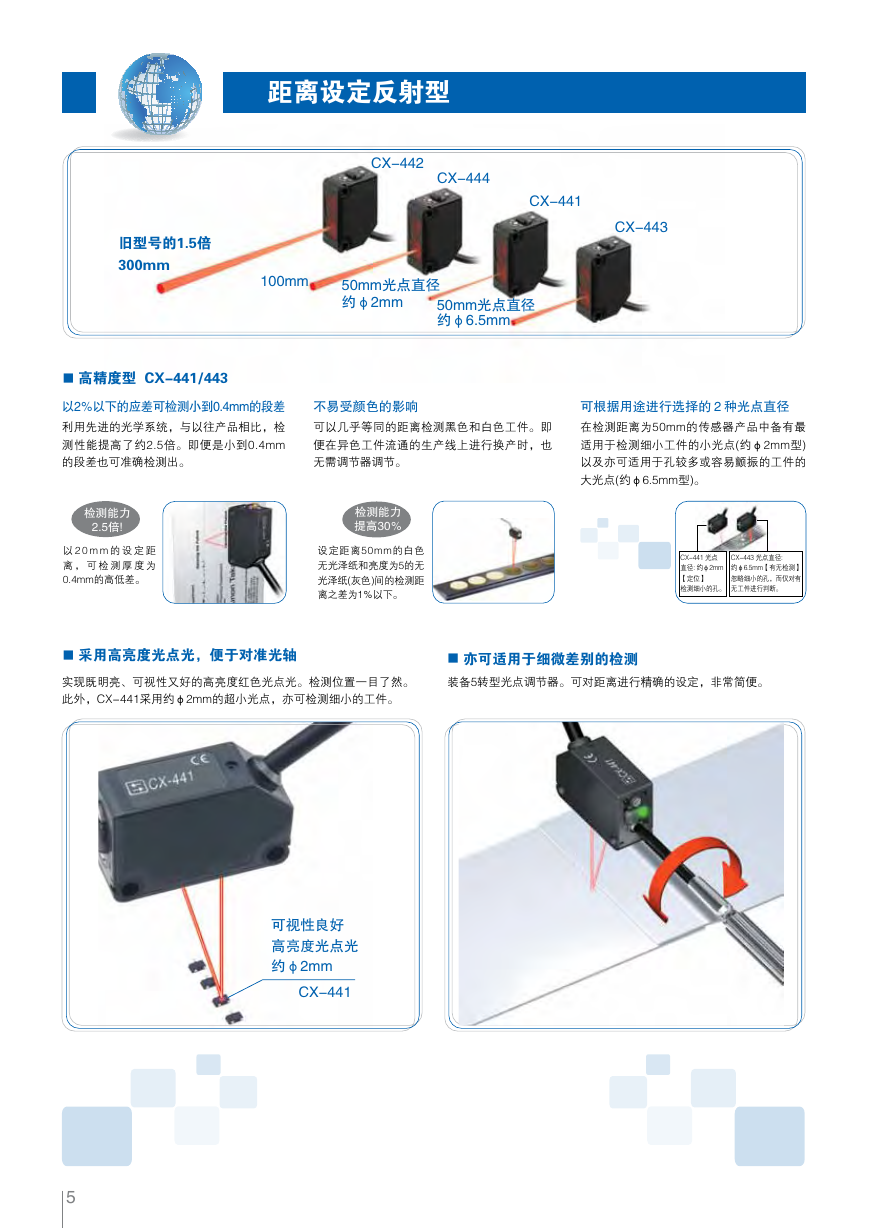

距离设定反射型旧型号的1.5倍 300mm CX-442 CX-444 CX-441 CX-443 100mm 50mm光点直径约φ2mm 50mm光点直径约φ6.5mm ■ 高精度型 CX-441/443 以2％以下的应差可检测小到0.4mm的段差不易受颜色的影响利用先进的光学系统，与以往产品相比，检测性能提高了约2.5倍。即便是小到0.4mm 的段差也可准确检测出。可以几乎等同的距离检测黑色和白色工件。即便在异色工件流通的生产线上进行换产时，也无需调节器调节。可根据用途进行选择的 2 种光点直径在检测距离为50mm的传感器产品中备有最适用于检测细小工件的小光点(约φ2mm型) 以及亦可适用于孔较多或容易颤振的工件的大光点(约φ6.5mm型)。检测能力 2.5倍! 以 2 0 m m 的设定距离，可检测厚度为 0.4mm的高低差。检测能力提高30％设定距离50mm的白色无光泽纸和亮度为5的无光泽纸(灰色)间的检测距离之差为1％以下。 CX-441 光点直径: 约φ2mm 【定位】检测细小的孔。 CX-443 光点直径: 约φ6.5mm【有无检测】忽略细小的孔，而仅对有无工件进行判断。 ■ 采用高亮度光点光，便于对准光轴 ■ 亦可适用于细微差别的检测实现既明亮、可视性又好的高亮度红色光点光。检测位置一目了然。此外，CX-441采用约φ2mm的超小光点，亦可检测细小的工件。装备5转型光点调节器。可对距离进行精确的设定，非常简便。可视性良好高亮度光点光约φ2mm CX-441 5

BGS/FGS功能可轻松进行更严格的设定！！拡散反射型 BGS功能完美应用于以下情况 BGS FGS功能完美应用于以下情况 FGS 无背景时工件与背景物体分离时如果更改背景颜色或有人通过时也不受影响。有背景物体时工件与背景物体紧贴时工件上有光泽及不平整时传送带上的工件不受光泽、颜色、不平整的影响。注意：FGS功能务必在有传送带等背景物体的状态下使用。关于FGS(Foreground suppression)功能在受光元件(2段素子)的位置B接受不到光线时，传感器将辨别出工件存在。因此，亦可检测带光泽的工件。如果工件和背景紧靠时，或者检测物体有光泽时等，此功能十分方便。关于BGS(Background suppression)功能仅在此条件下OFF 在其他所有条件下ON 仅在受光元件(2段素子)的位置A接受光线时，传感器将辨别出工件存在。用于工件和背景物体分离时。检测原理和以往的距离设定反射型相同。 OFF 在素子B处入光或不入光 ON (在素子A处入光) 背景物体在后方移动物体工件设定距离素子A 素子B A B 无工件 OFF 有工件 ON 有光泽工件时 ON 投光元件透镜设定距离传送带传送带传送带在素子B处入光。必须有传送带等背景物体。在素子A处入光。不在素子B处入光，所以检测到工件存在。 ■ Applications 不受有光泽背景的影响可稳定检测药片FGS功能 CX-441 小药片的检测很薄的饼干也能稳定检测FGS功能不受工件及背景颜色的影响BGS功能 CX-443 薄饼干的检测 CX-442 工作通过确认 6

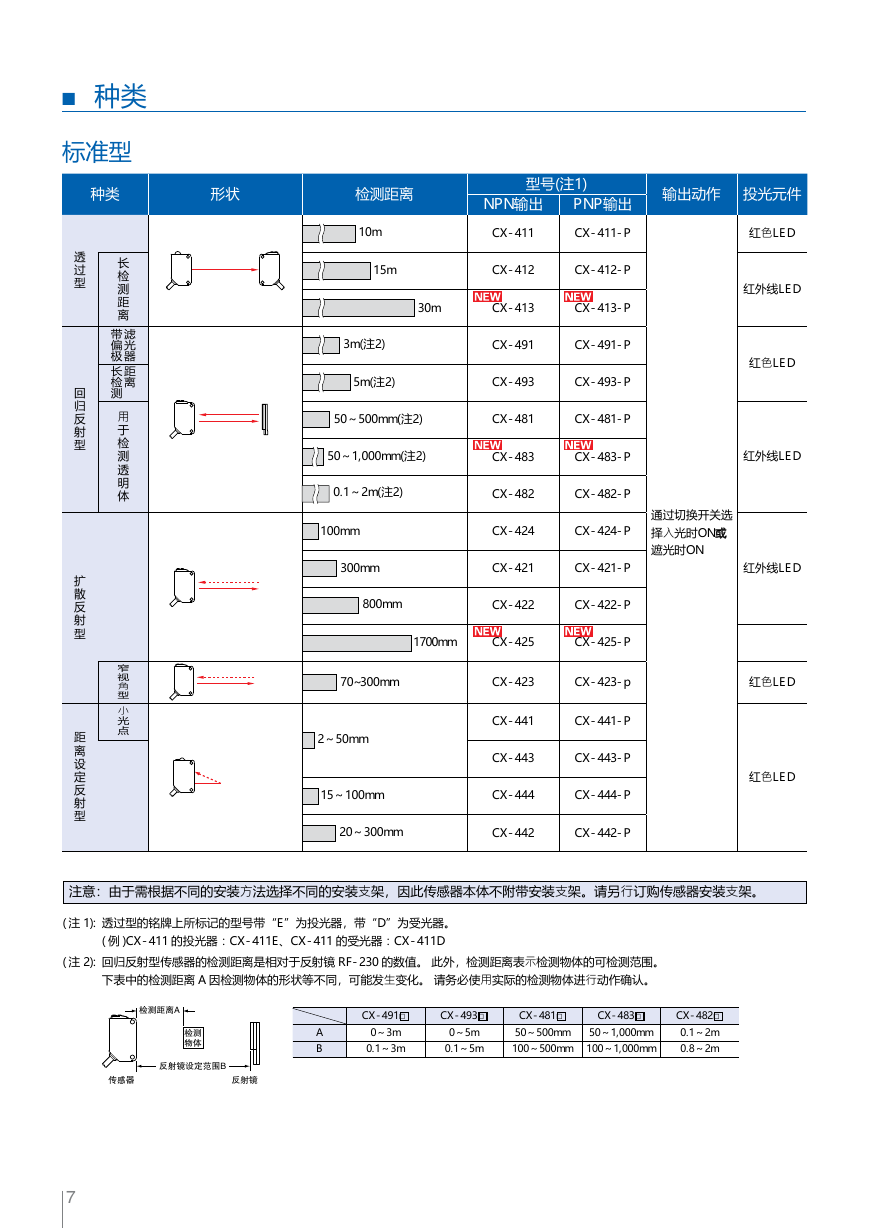

■ 种类标准型种类形状检测距离型号(注1) NPN输出 PNP输出输出动作投光元件 CX-411 CX-411-P 红色LED 10m 15m 长检测距离带滤光偏极器长距检离测用于检测透明体窄视角型小光点透过型回归反射型扩散反射型距离设定反射型 CX-412 CX-412-P 30m CX-413 CX-413-P 3m(注2) CX-491 CX-491-P 5m(注2) CX-493 CX-493-P 50～500mm(注2) CX-481 CX-481-P 红外线LED 红色LED 50～1,000mm(注2) CX-483 CX-483-P 红外线LED 0.1～2m(注2) CX-482 CX-482-P 100mm CX-424 CX-424-P 通过切换开关选择入光时ON或遮光时ON 300mm CX-421 CX-421-P 红外线LED 800mm CX-422 CX-422-P 1700mm CX-425 CX-425-P 70~300mm CX-423 CX-423-p 红色LED 2～50mm CX-441 CX-441-P CX-443 CX-443-P 15～100mm CX-444 CX-444-P 20～300mm CX-442 CX-442-P 红色LED 注意：由于需根据不同的安装方法选择不同的安装支架，因此传感器本体不附带安装支架。请另行订购传感器安装支架。 ( 注 1): 透过型的铭牌上所标记的型号带“E”为投光器，带“D”为受光器。 ( 例 )CX-411 的投光器：CX-411E、CX-411 的受光器：CX-411D ( 注 2): 回归反射型传感器的检测距离是相对于反射镜 RF-230 的数值。此外，检测距离表示检测物体的可检测范围。下表中的检测距离 A 因检测物体的形状等不同，可能发生变化。请务必使用实际的检测物体进行动作确认。检测距离A 检测物体反射镜设定范围B 传感器反射镜 CX-491□ CX-493□ 0～3m 0.1～3m 0～5m 0.1～5m CX-483□ CX-481□ 50～500mm 50～1,000mm 100～500mm 100～1,000mm CX-482□ 0.1～2m 0.8～2m A B 7
