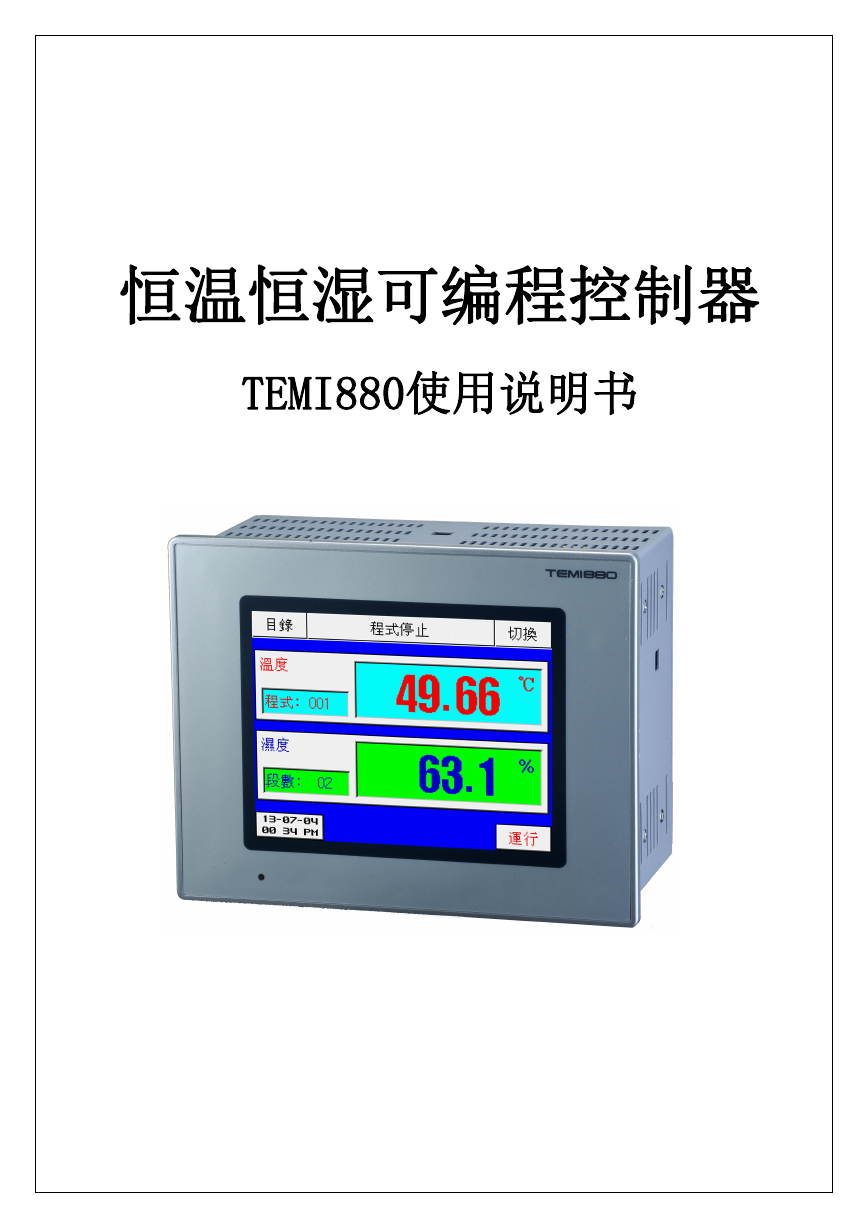

恒温恒湿可编程控制器 TEMI880使用说明书

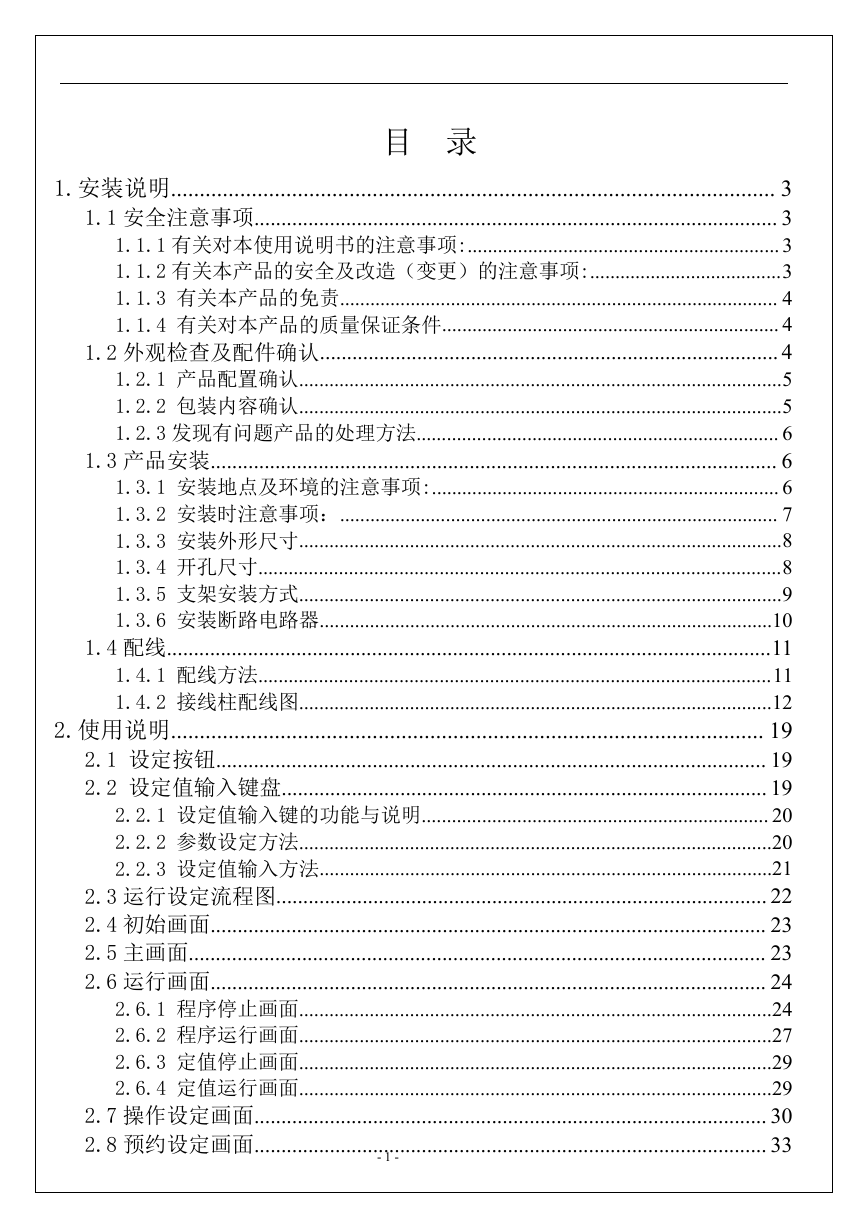

目录 1.安装说明......................................................................................................... 3 1.1 安全注意事项................................................................................................. 3 1.1.1 有关对本使用说明书的注意事项:.............................................................. 3 1.1.2 有关本产品的安全及改造（变更）的注意事项:......................................3 1.1.3 有关本产品的免责....................................................................................... 4 1.1.4 有关对本产品的质量保证条件................................................................... 4 1.2 外观检查及配件确认..................................................................................... 4 1.2.1 产品配置确认................................................................................................5 1.2.2 包装内容确认................................................................................................5 1.2.3 发现有问题产品的处理方法........................................................................ 6 1.3 产品安装......................................................................................................... 6 1.3.1 安装地点及环境的注意事项:..................................................................... 6 1.3.2 安装时注意事项：....................................................................................... 7 1.3.3 安装外形尺寸................................................................................................8 1.3.4 开孔尺寸........................................................................................................8 1.3.5 支架安装方式................................................................................................9 1.3.6 安装断路电路器..........................................................................................10 1.4 配线................................................................................................................11 1.4.1 配线方法......................................................................................................11 1.4.2 接线柱配线图..............................................................................................12 2.使用说明....................................................................................................... 19 2.1 设定按钮...................................................................................................... 19 2.2 设定值输入键盘.......................................................................................... 19 2.2.1 设定值输入键的功能与说明..................................................................... 20 2.2.2 参数设定方法..............................................................................................20 2.2.3 设定值输入方法..........................................................................................21 2.3 运行设定流程图........................................................................................... 22 2.4 初始画面....................................................................................................... 23 2.5 主画面........................................................................................................... 23 2.6 运行画面....................................................................................................... 24 2.6.1 程序停止画面..............................................................................................24 2.6.2 程序运行画面..............................................................................................27 2.6.3 定值停止画面..............................................................................................29 2.6.4 定值运行画面..............................................................................................29 2.7 操作设定画面............................................................................................... 30 2.8 预约设定画面............................................................................................... 33 - 1 -

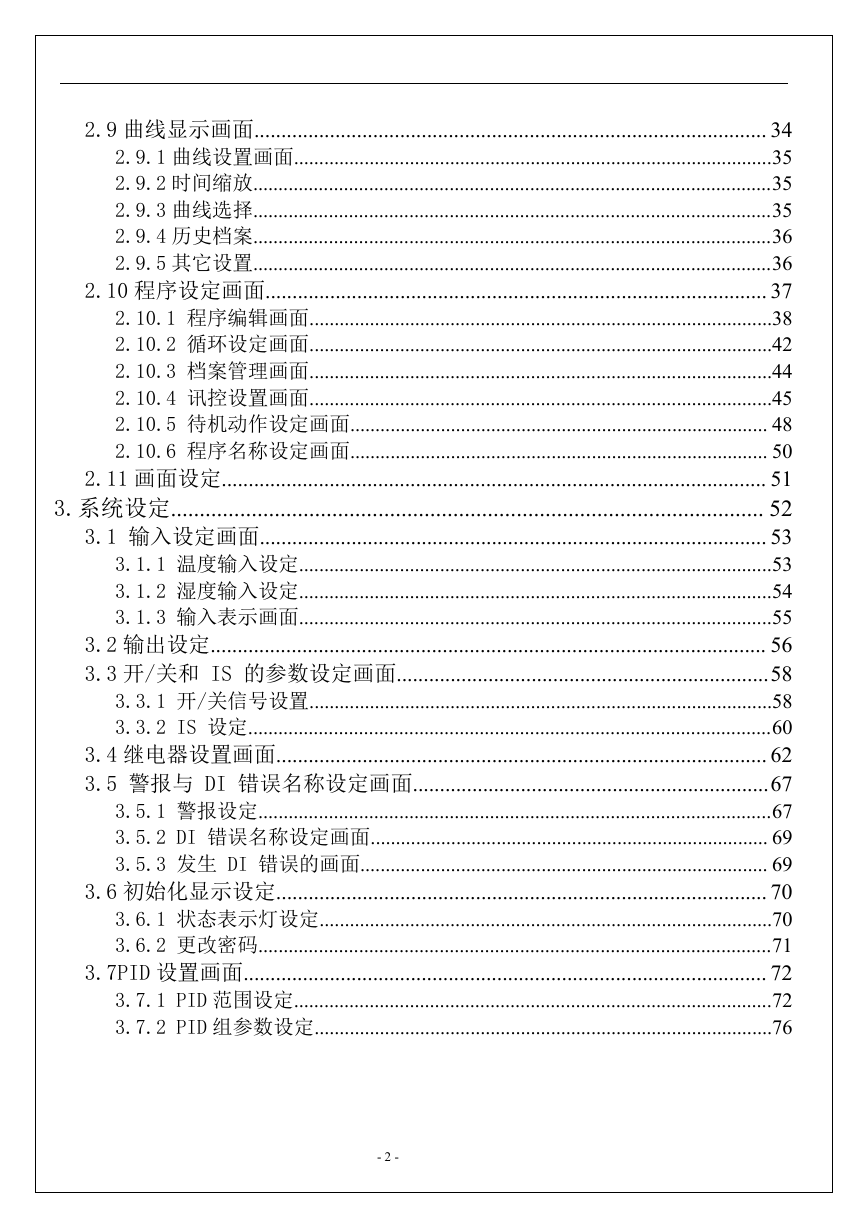

2.9 曲线显示画面............................................................................................... 34 2.9.1 曲线设置画面...............................................................................................35 2.9.2 时间缩放.......................................................................................................35 2.9.3 曲线选择.......................................................................................................35 2.9.4 历史档案.......................................................................................................36 2.9.5 其它设置.......................................................................................................36 2.10 程序设定画面............................................................................................. 37 2.10.1 程序编辑画面............................................................................................38 2.10.2 循环设定画面............................................................................................42 2.10.3 档案管理画面............................................................................................44 2.10.4 讯控设置画面............................................................................................45 2.10.5 待机动作设定画面................................................................................... 48 2.10.6 程序名称设定画面................................................................................... 50 2.11 画面设定..................................................................................................... 51 3.系统设定....................................................................................................... 52 3.1 输入设定画面.............................................................................................. 53 3.1.1 温度输入设定..............................................................................................53 3.1.2 湿度输入设定..............................................................................................54 3.1.3 输入表示画面..............................................................................................55 3.2 输出设定....................................................................................................... 56 3.3 开/关和 IS 的参数设定画面.....................................................................58 3.3.1 开/关信号设置............................................................................................58 3.3.2 IS 设定........................................................................................................60 3.4 继电器设置画面........................................................................................... 62 3.5 警报与 DI 错误名称设定画面..................................................................67 3.5.1 警报设定......................................................................................................67 3.5.2 DI 错误名称设定画面............................................................................... 69 3.5.3 发生 DI 错误的画面................................................................................. 69 3.6 初始化显示设定........................................................................................... 70 3.6.1 状态表示灯设定..........................................................................................70 3.6.2 更改密码......................................................................................................71 3.7PID 设置画面................................................................................................. 72 3.7.1 PID 范围设定...............................................................................................72 3.7.2 PID 组参数设定...........................................................................................76 - 2 -

1.安装说明 1.1 安全注意事项非常感谢您购买我公司的“温湿度可编程控制器”。本说明书介绍了产品的安装及使用方法。 1.1.1 有关对本使用说明书的注意事项: ① 电源电压：AC/DC（85～265）V； AC 50/60Hz。 ② 控制器必须接地。 ③ 请转告本控制器最终用户能够始终持有该说明书且保管在可随时取阅的地方。 ④ 该产品请在熟知说明书后再使用。 ⑤ 说明书对产品性能进行了详细说明，因此对使用说明书以外的事项不予负责。 ⑥ 不得随意编辑或复制该使用说明书的任何一部分或者全部。 ⑦ 说明书的内容在不事先通报或不预先通知的情况下不可任意变更。 ⑧ 本说明书虽经过全面考虑后制作而成，但如内容上有不足或笔误、遗漏等情况时，请与经销商或本公司联系，则将十分感谢！ 1.1.2 有关本产品的安全及改造（变更）的注意事项: ①为了本产品及有关连接本产品的系统保护及安全，请先熟知使用说明书中的有关注意事项后再使用该产品。 ②因不依照使用说明书的指示使用或操纵和不注意安全等原因发生的一切损失本公司概不负责。 ③为了本产品及有关连接本产品的系统保护及安全，另外设置保护或安全电路时，请安装在本产品的外部。禁止在本产品的内部进行改造（变更）或附加。 - 3 -

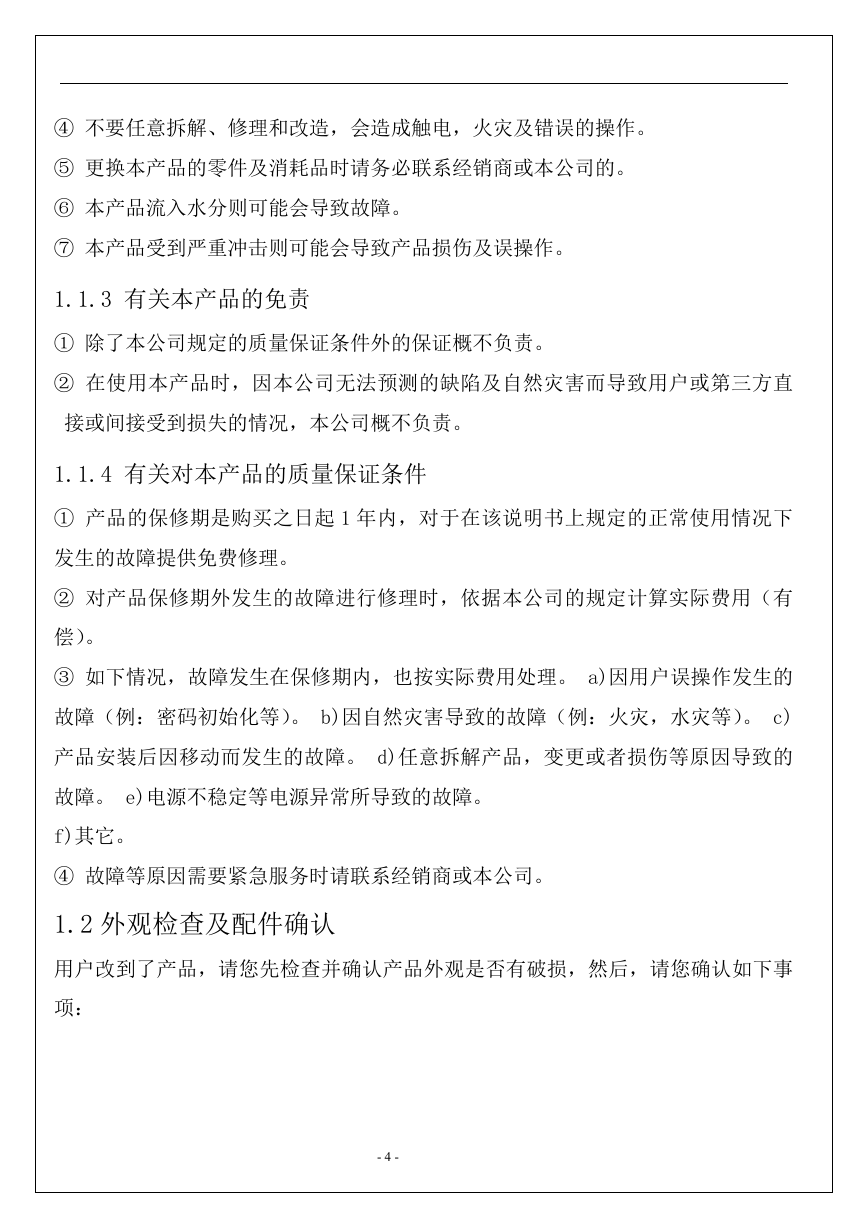

④ 不要任意拆解、修理和改造，会造成触电，火灾及错误的操作。 ⑤ 更换本产品的零件及消耗品时请务必联系经销商或本公司的。 ⑥ 本产品流入水分则可能会导致故障。 ⑦ 本产品受到严重冲击则可能会导致产品损伤及误操作。 1.1.3 有关本产品的免责 ① 除了本公司规定的质量保证条件外的保证概不负责。 ② 在使用本产品时，因本公司无法预测的缺陷及自然灾害而导致用户或第三方直接或间接受到损失的情况，本公司概不负责。 1.1.4 有关对本产品的质量保证条件 ① 产品的保修期是购买之日起 1 年内，对于在该说明书上规定的正常使用情况下发生的故障提供免费修理。 ② 对产品保修期外发生的故障进行修理时，依据本公司的规定计算实际费用（有偿）。 ③ 如下情况，故障发生在保修期内，也按实际费用处理。 a)因用户误操作发生的故障（例：密码初始化等）。 b)因自然灾害导致的故障（例：火灾，水灾等）。 c) 产品安装后因移动而发生的故障。 d)任意拆解产品，变更或者损伤等原因导致的故障。 e)电源不稳定等电源异常所导致的故障。 f)其它。 ④ 故障等原因需要紧急服务时请联系经销商或本公司。 1.2 外观检查及配件确认用户改到了产品，请您先检查并确认产品外观是否有破损，然后，请您确认如下事项： - 4 -

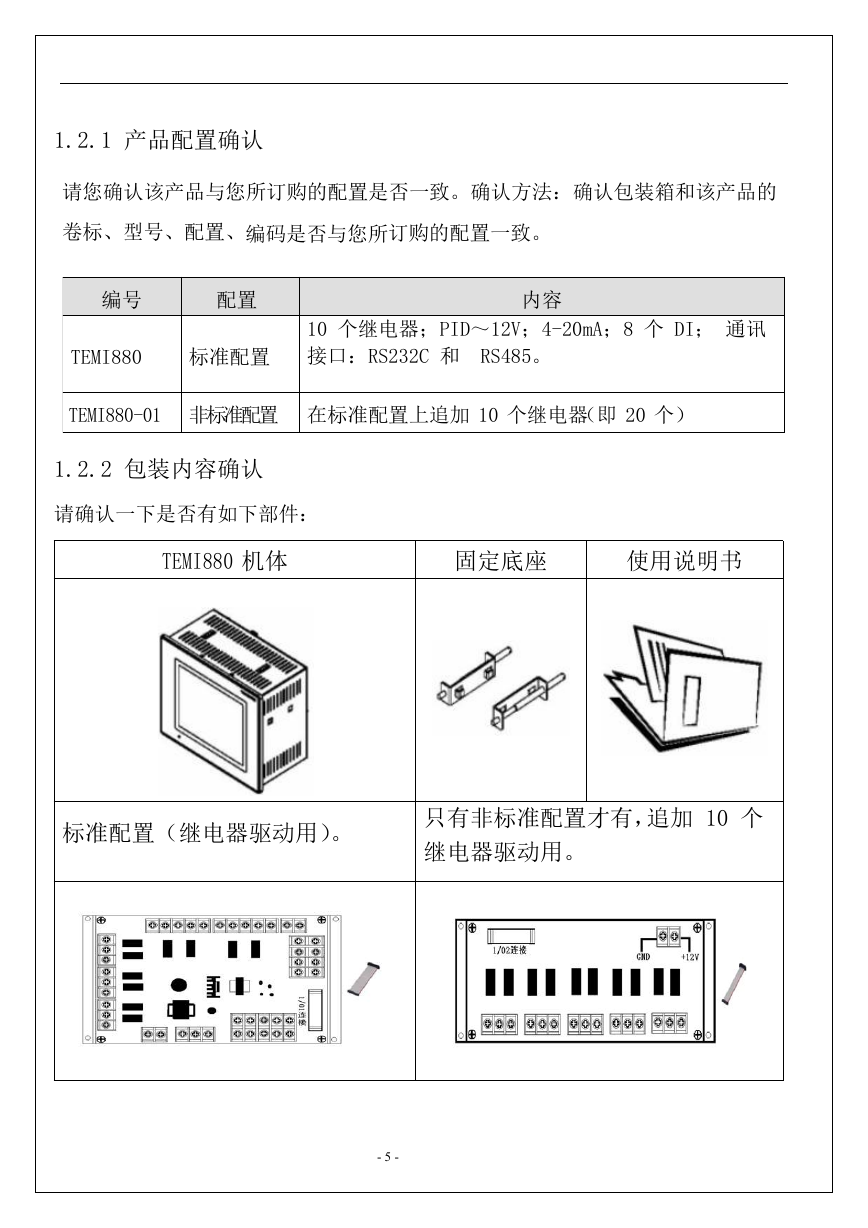

1.2.1 产品配置确认请您确认该产品与您所订购的配置是否一致。确认方法：确认包装箱和该产品的卷标、型号、配置、编码是否与您所订购的配置一致。编号配置内容 TEMI880 标准配置 10 个继电器；PID～12V；4-20mA；8 个 DI；通讯接口：RS232C 和 RS485。 TEMI880-01 非标准配置在标准配置上追加 10 个继电器（即 20 个） 1.2.2 包装内容确认请确认一下是否有如下部件： TEMI880 机体固定底座使用说明书标准配置（继电器驱动用）。只有非标准配置才有，追加 10 个继电器驱动用。 - 5 -

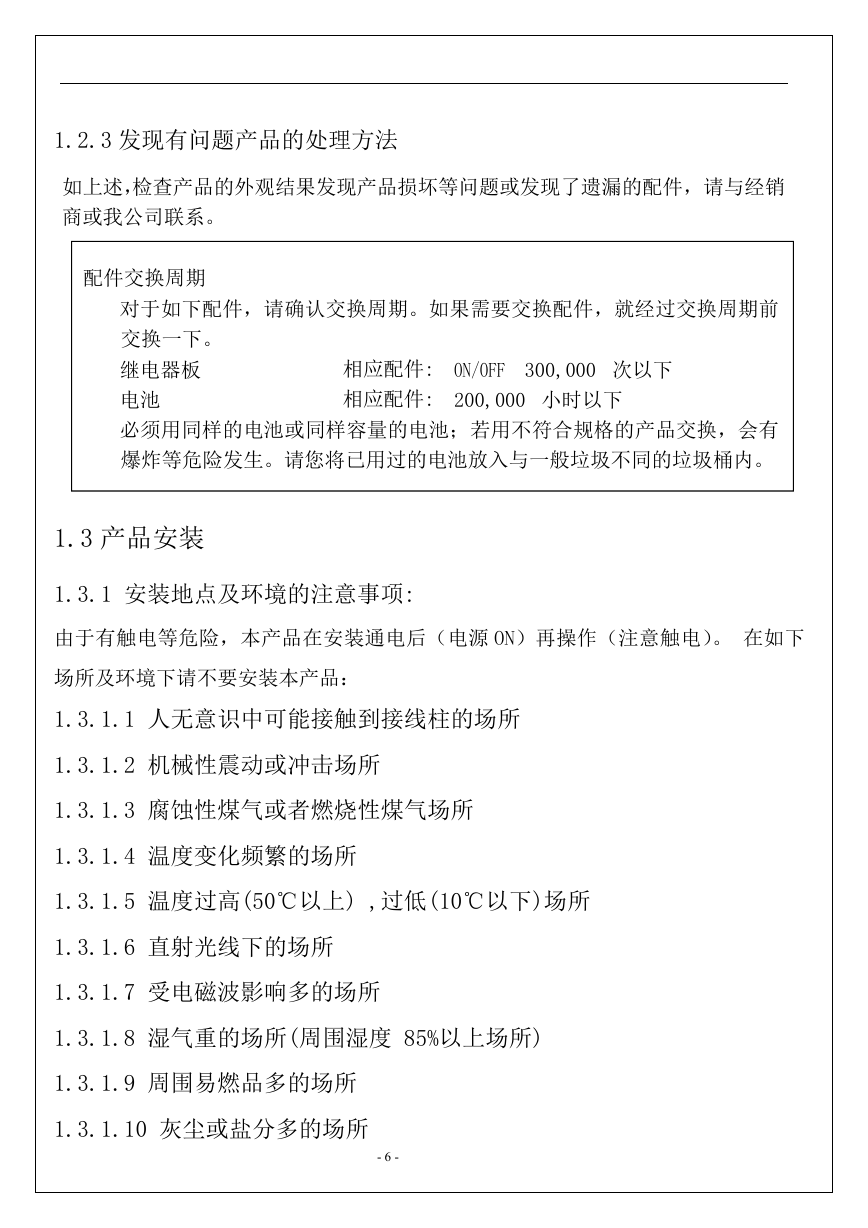

1.2.3 发现有问题产品的处理方法如上述，检查产品的外观结果发现产品损坏等问题或发现了遗漏的配件，请与经销商或我公司联系。配件交换周期对于如下配件，请确认交换周期。如果需要交换配件，就经过交换周期前交换一下。继电器板电池必须用同样的电池或同样容量的电池；若用不符合规格的产品交换，会有爆炸等危险发生。请您将已用过的电池放入与一般垃圾不同的垃圾桶内。相应配件: ON/OFF 300,000 次以下相应配件: 200,000 小时以下 1.3 产品安装 1.3.1 安装地点及环境的注意事项: 由于有触电等危险，本产品在安装通电后（电源 ON）再操作（注意触电）。在如下场所及环境下请不要安装本产品： 1.3.1.1 人无意识中可能接触到接线柱的场所 1.3.1.2 机械性震动或冲击场所 1.3.1.3 腐蚀性煤气或者燃烧性煤气场所 1.3.1.4 温度变化频繁的场所 1.3.1.5 温度过高(50℃以上) ,过低(10℃以下)场所 1.3.1.6 直射光线下的场所 1.3.1.7 受电磁波影响多的场所 1.3.1.8 湿气重的场所(周围湿度 85%以上场所) 1.3.1.9 周围易燃品多的场所 1.3.1.10 灰尘或盐分多的场所 - 6 -

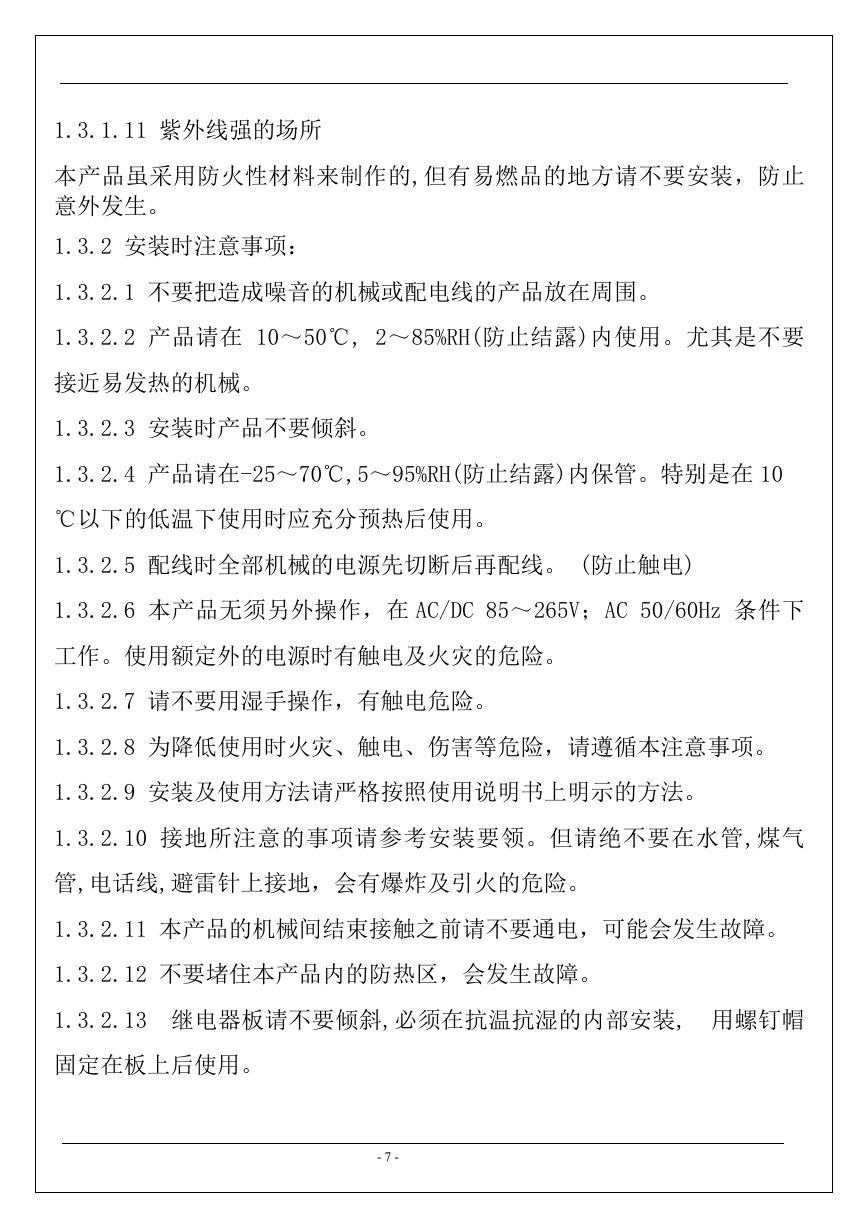

1.3.1.11 紫外线强的场所本产品虽采用防火性材料来制作的,但有易燃品的地方请不要安装，防止意外发生。 1.3.2 安装时注意事项： 1.3.2.1 不要把造成噪音的机械或配电线的产品放在周围。 1.3.2.2 产品请在 10～50℃, 2～85%RH(防止结露)内使用。尤其是不要接近易发热的机械。 1.3.2.3 安装时产品不要倾斜。 1.3.2.4 产品请在-25～70℃,5～95%RH(防止结露)内保管。特别是在 10 ℃以下的低温下使用时应充分预热后使用。 1.3.2.5 配线时全部机械的电源先切断后再配线。 (防止触电) 1.3.2.6 本产品无须另外操作，在 AC/DC 85～265V；AC 50/60Hz 条件下工作。使用额定外的电源时有触电及火灾的危险。 1.3.2.7 请不要用湿手操作，有触电危险。 1.3.2.8 为降低使用时火灾、触电、伤害等危险，请遵循本注意事项。 1.3.2.9 安装及使用方法请严格按照使用说明书上明示的方法。 1.3.2.10 接地所注意的事项请参考安装要领。但请绝不要在水管,煤气管,电话线,避雷针上接地，会有爆炸及引火的危险。 1.3.2.11 本产品的机械间结束接触之前请不要通电，可能会发生故障。 1.3.2.12 不要堵住本产品内的防热区，会发生故障。 1.3.2.13 继电器板请不要倾斜,必须在抗温抗湿的内部安装, 用螺钉帽固定在板上后使用。 - 7 -
