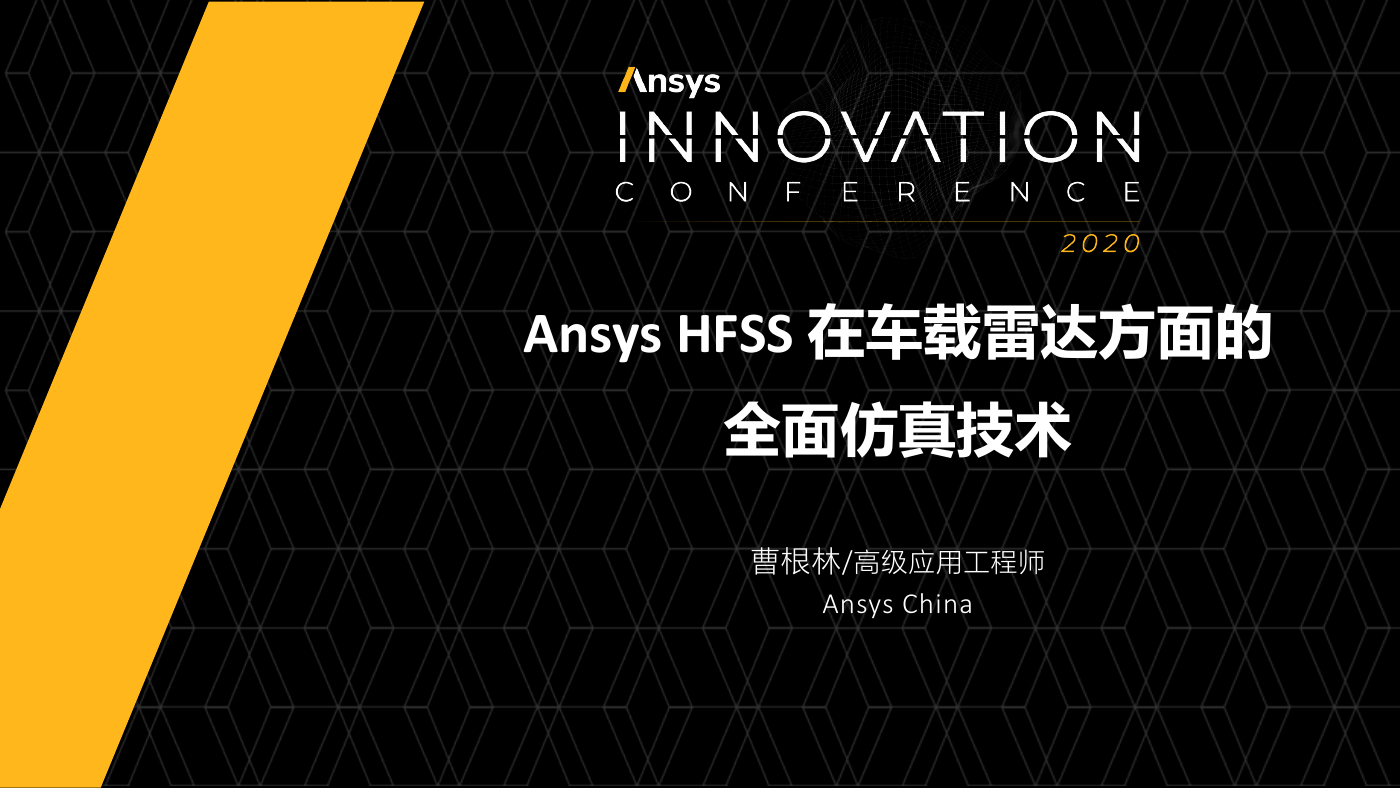

Ansys HFSS 在车载雷达方面的全面仿真技术曹根林/高级应用工程师 Ansys China

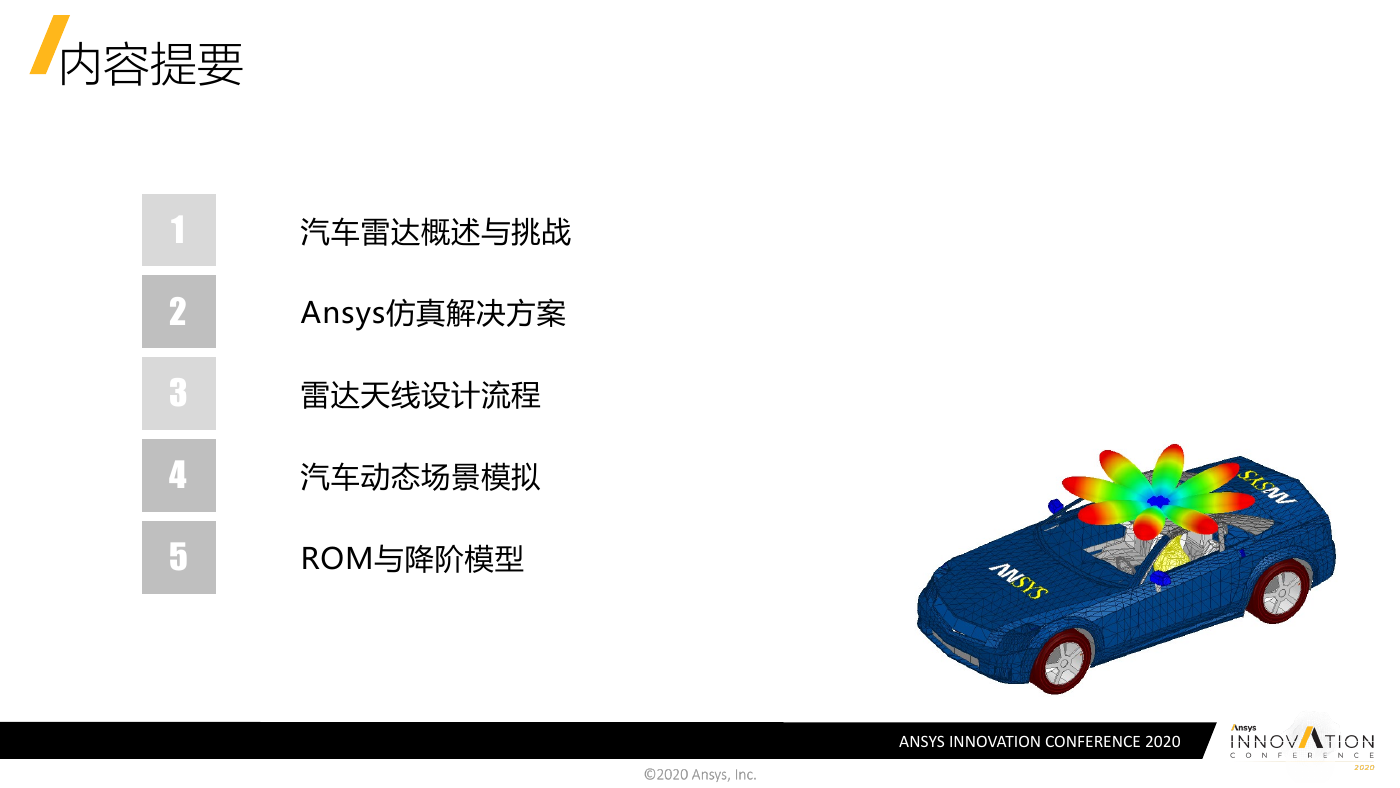

内容提要 1 2 3 4 5 汽车雷达概述与挑战 Ansys仿真解决方案雷达天线设计流程汽车动态场景模拟 ROM与降阶模型 ANSYS INNOVATION CONFERENCE 2020

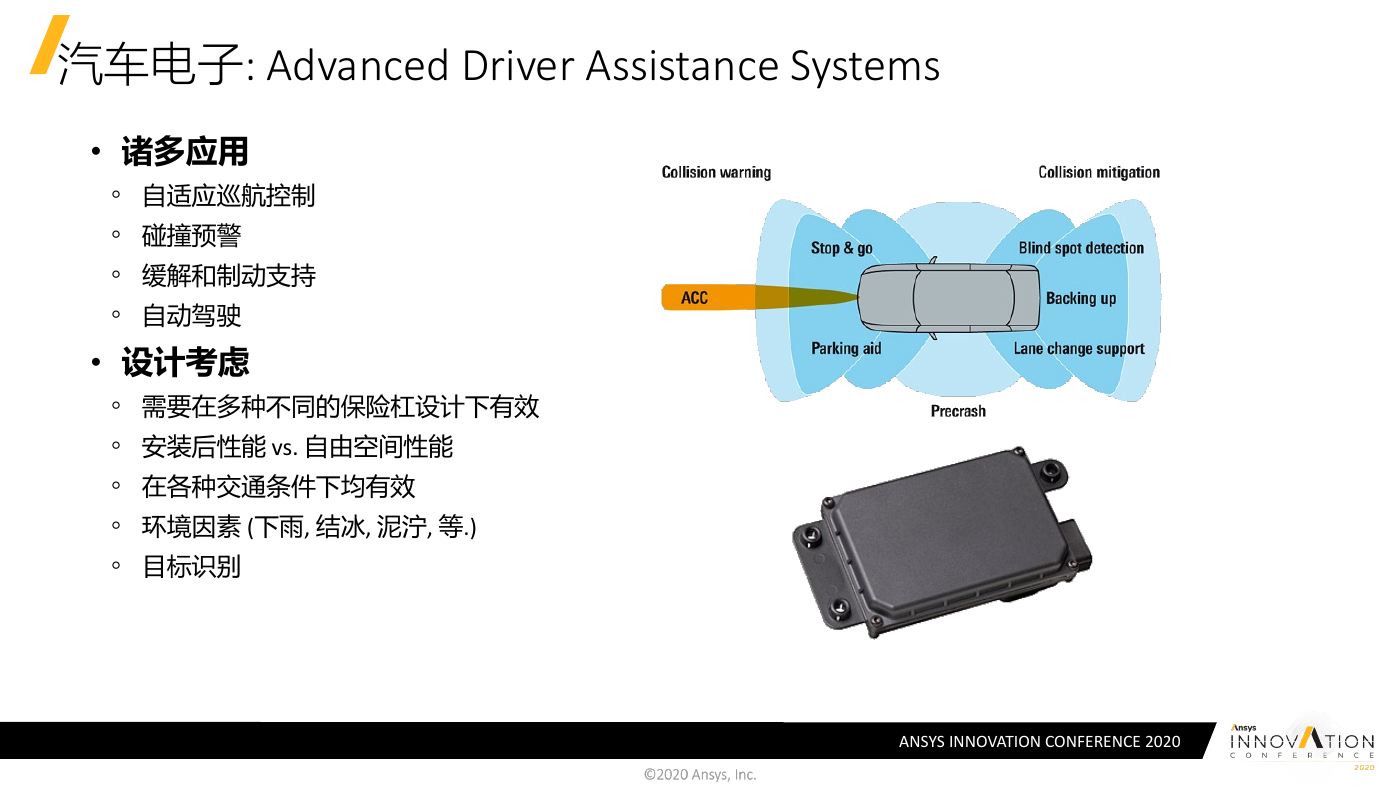

汽车电子: Advanced Driver Assistance Systems • 诸多应用 ◦ 自适应巡航控制 ◦ 碰撞预警 ◦ 缓解和制动支持 ◦ 自动驾驶 • 设计考虑 ◦ 需要在多种不同的保险杠设计下有效 ◦ 安装后性能 vs. 自由空间性能 ◦ 在各种交通条件下均有效 ◦ 环境因素 (下雨, 结冰, 泥泞, 等.) ◦ 目标识别 ANSYS INNOVATION CONFERENCE 2020

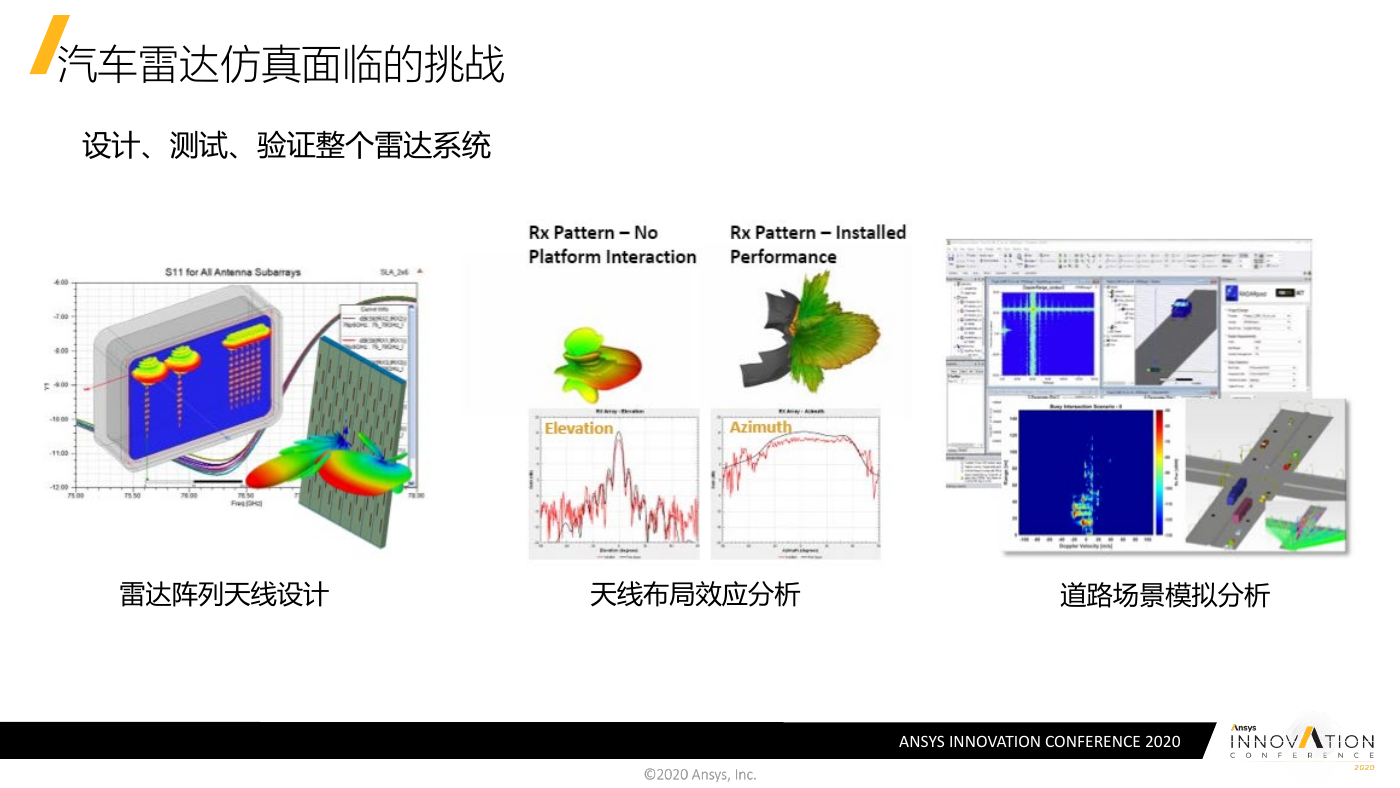

汽车雷达仿真面临的挑战设计、测试、验证整个雷达系统雷达阵列天线设计天线布局效应分析道路场景模拟分析 ANSYS INNOVATION CONFERENCE 2020

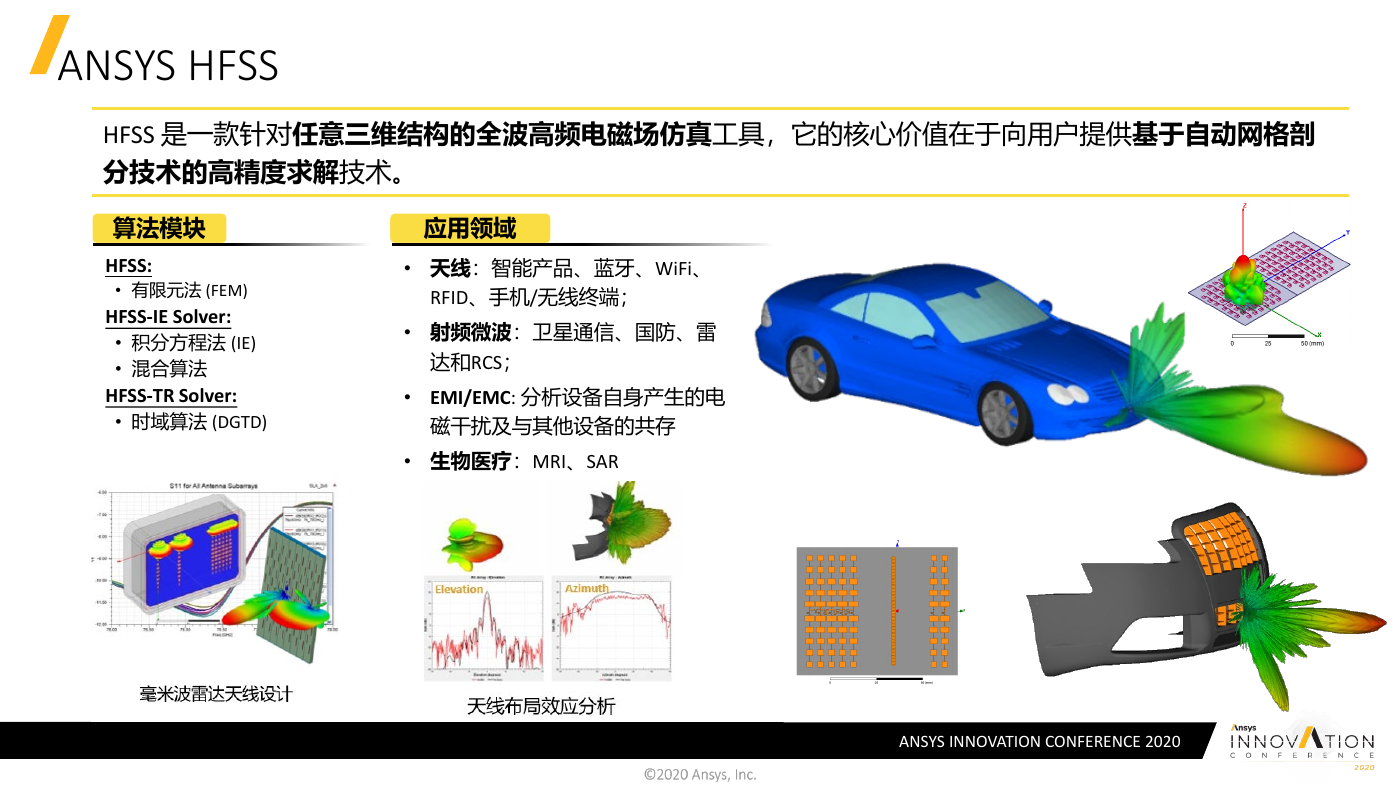

ANSYS HFSS HFSS 是一款针对任意三维结构的全波高频电磁场仿真工具，它的核心价值在于向用户提供基于自动网格剖分技术的高精度求解技术。算法模块 HFSS: • 有限元法 (FEM) HFSS-IE Solver: • 积分方程法 (IE) • 混合算法 HFSS-TR Solver: • 时域算法 (DGTD) 应用领域 • 天线：智能产品、蓝牙、WiFi、 RFID、手机/无线终端； • 射频微波：卫星通信、国防、雷达和RCS； • EMI/EMC: 分析设备自身产生的电磁干扰及与其他设备的共存 • 生物医疗：MRI、SAR ANSYS INNOVATION CONFERENCE 2020

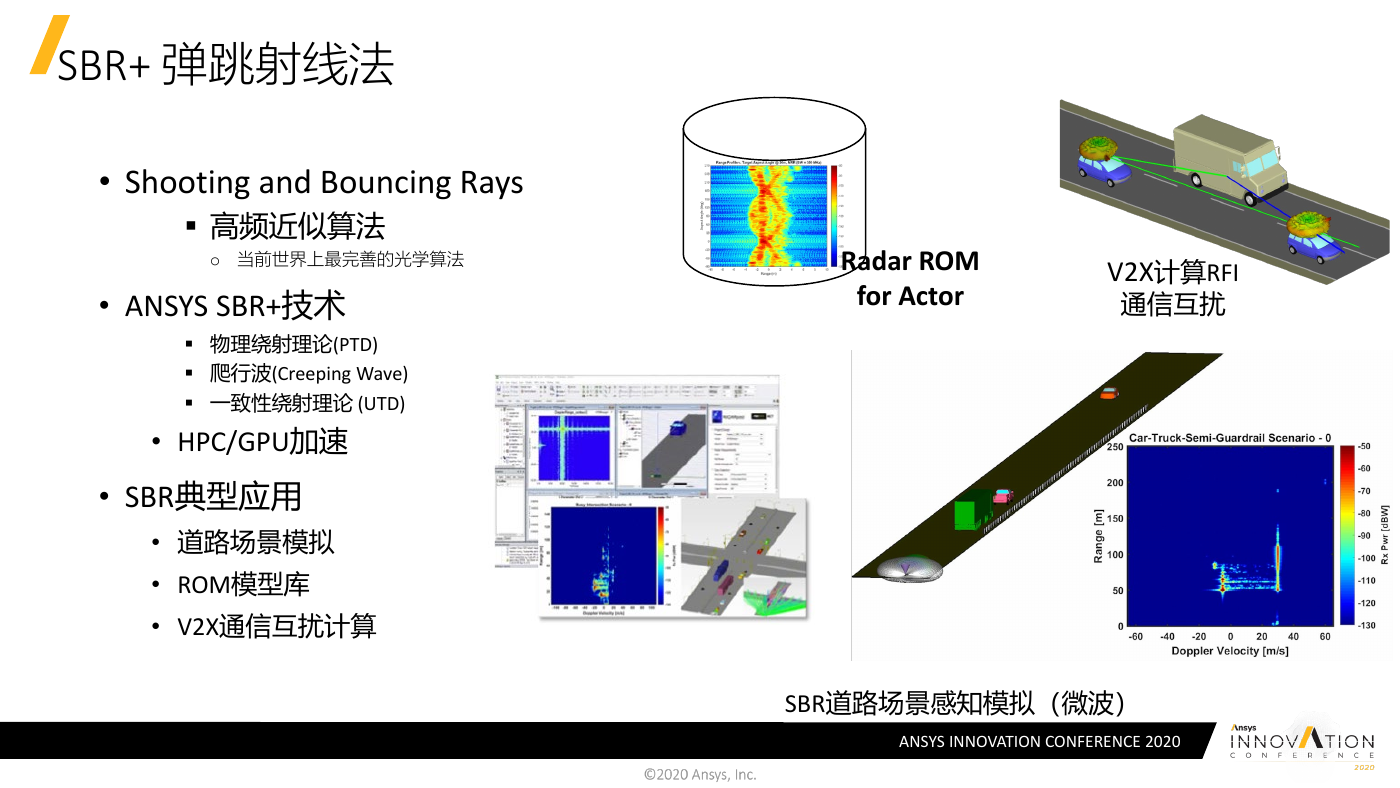

SBR+ 弹跳射线法 • Shooting and Bouncing Rays  高频近似算法 o 当前世界上最完善的光学算法 • ANSYS SBR+技术  物理绕射理论(PTD)  爬行波(Creeping Wave)  一致性绕射理论 (UTD) • HPC/GPU加速 • SBR典型应用 • 道路场景模拟 • ROM模型库 • V2X通信互扰计算 Radar ROM for Actor V2X计算RFI 通信互扰 SBR道路场景感知模拟（微波） ANSYS INNOVATION CONFERENCE 2020

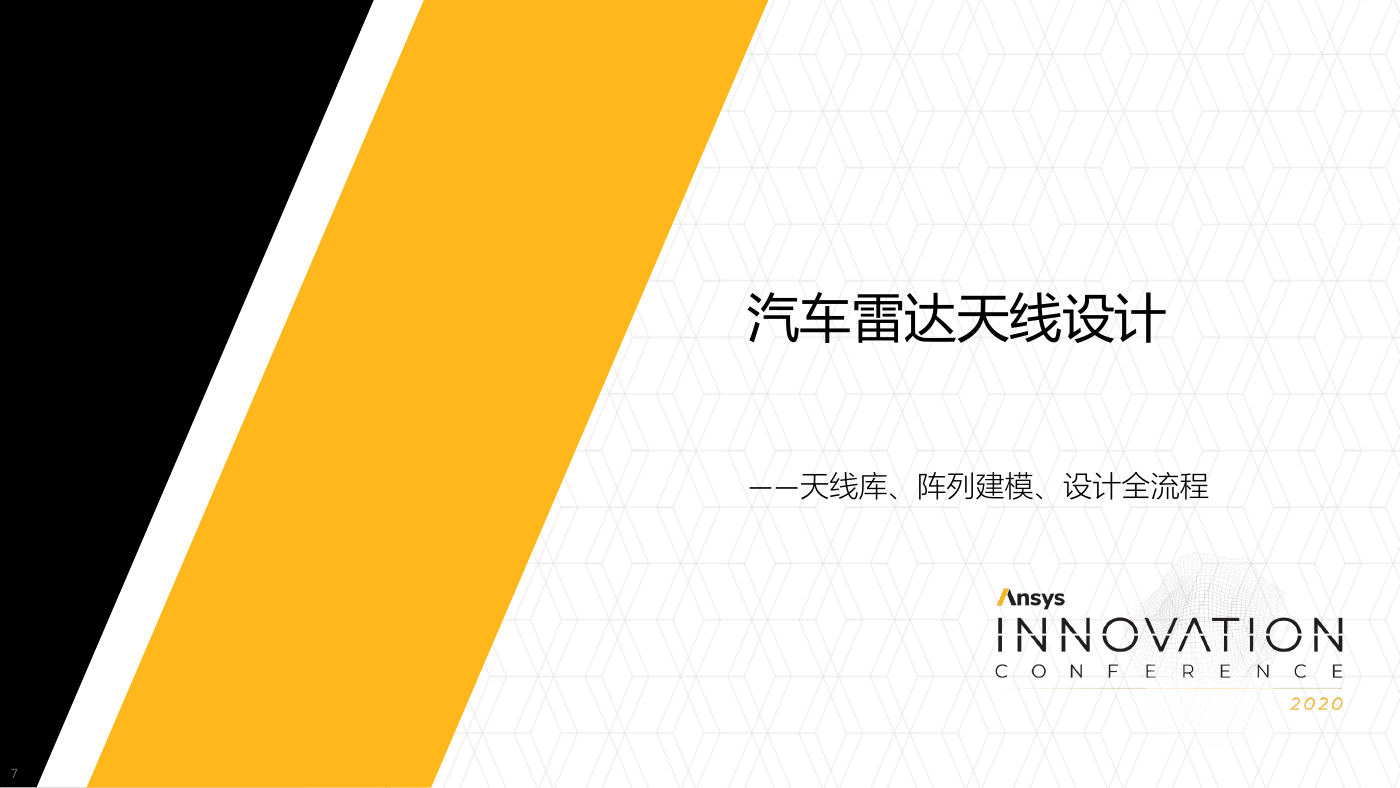

汽车雷达天线设计 ——天线库、阵列建模、设计全流程 7

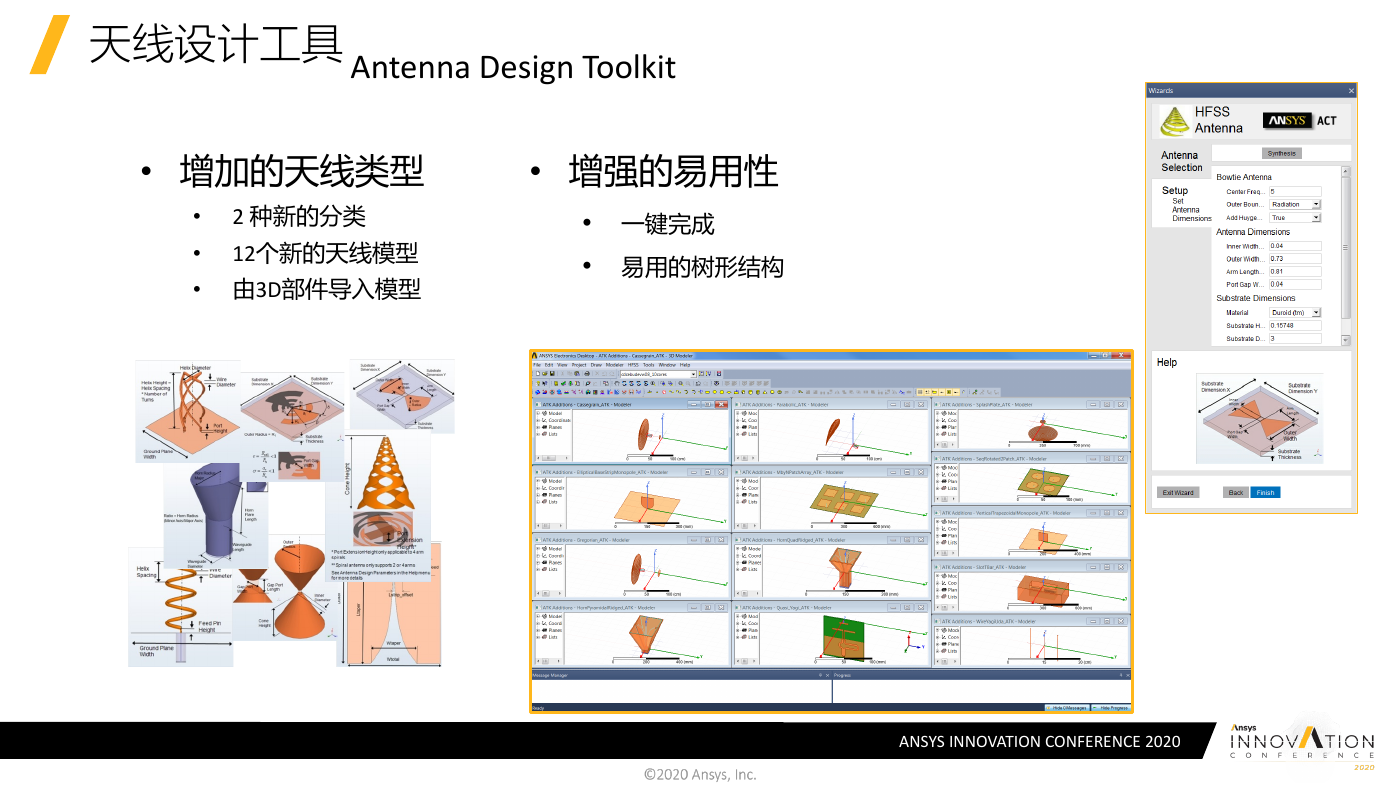

天线设计工具 Antenna Design Toolkit • 增加的天线类型 • 增强的易用性 • 2 种新的分类 • 12个新的天线模型 • 由3D部件导入模型 • 一键完成 • 易用的树形结构 ANSYS INNOVATION CONFERENCE 2020
