G1.Assassin 2 使用手册 Rev. 1001 12MSC-G1ASIN2-1001R

. G 1 A s s a s s n i M o t h e r b o a r d 2 O c t . 2 8 , 2 0 1 1 O c t . 2 8 , 2 0 1 1 . G 1 A s s a s s i n 2 M o t h e r b o a r d

版权 © 2011年，技嘉科技股份有限公司，版权所有。本使用手册所提及的商标与名称，均属其合法注册的公司所有。责任声明本使用手册受著作权保护，所撰写的内容均为技嘉所拥有。本使用手册所提及的产品规格或相关信息，技嘉保留修改的权利。本使用手册所提及的产品规格或相关信息有任何修改或变更时，恕不另行通知。未事先经由技嘉书面允许，不得以任何形式复制、修改、转载、传播或出版本使用手册内容。产品使用手册类别简介为了协助您使用技嘉主板，我们设计了以下类别的使用手册：如果您要快速安装，可以参考包装内所附的【硬盘安装指南】。如果您要了解产品详细规格数据，请仔细阅读【使用手册】。产品相关信息，请至网站查询：http://www.gigabyte.cn/ 产品版本辨识您可以在主板上找到标示着此主板的版本「REV : X.X」。其中X.X为数字，例如标示「REV : 1.0」，意即此主板的版本为1.0。当您要更新主板的BIOS、驱动程序或参考其他技术数据时，请注意产品版本的标示。范例：

目录清点配件 .......................................................................................................................6 选购配件 .......................................................................................................................6 G1.Assassin 2主板配置图 ...........................................................................................7 G1.Assassin 2主板功能方框图 ...................................................................................8 第一章硬盘安装 .......................................................................................................9 1-1 安装前的注意事项 ......................................................................................... 9 1-2 产品规格 ........................................................................................................ 10 1-3 安装中央处理器及散热风扇 ..................................................................... 13 1-3-1 安装中央处理器(CPU) .......................................................................................13 1-3-2 安装散热风扇 .....................................................................................................15 1-4 安装内存条 .................................................................................................... 16 4通道内存技术 ...................................................................................................16 1-4-1 1-4-2 安装内存条 ..........................................................................................................17 1-5 安装适配卡 .................................................................................................... 18 1-6 构建AMD CrossFireX™/NVIDIA SLI系统 ........................................................ 19 1-7 后方设备插座介绍 ....................................................................................... 20 1-8 插座及跳线介绍 ........................................................................................... 22 第二章 BIOS 程序设置 ............................................................................................31 2-1 开机画面 ........................................................................................................ 32 2-2 BIOS设定程序主画面 ................................................................................... 33 2-3 M.I.T. (频率/电压控制) .................................................................................. 35 2-4 System (系统) .................................................................................................. 48 2-5 BIOS Features (BIOS功能设定) ..................................................................... 49 2-6 Peripherals (集成外设) ................................................................................... 51 2-7 Power Management (省电功能设定) ............................................................ 53 2-8 Save & Exit Setup (储存设定值并结束设定程序) ..................................... 55 第三章驱动程序安装 ............................................................................................57 3-1 芯片组驱动程序 ........................................................................................... 57 3-2 软件应用程序 ................................................................................................ 58 3-3 技术支持(说明) ............................................................................................. 58 - 4 -

3-4 与技嘉联系 .................................................................................................... 59 3-5 系统信息 ........................................................................................................ 59 3-6 Download Center .............................................................................................. 60 3-7 新工具程序 .................................................................................................... 60 第四章独特功能介绍 ............................................................................................61 4-1 Xpress Recovery2介绍 .................................................................................... 61 4-2 BIOS更新方法介绍 ....................................................................................... 64 4-2-1 如何使用Q-Flash更新BIOS ................................................................................64 4-2-2 如何使用@BIOS更新BIOS ................................................................................67 4-3 EasyTune 6介绍 .............................................................................................. 68 4-4 Q-Share介绍 .................................................................................................... 69 4-5 Smart 6™介绍 .................................................................................................. 70 4-6 eXtreme Hard Drive (X.H.D)介绍 .................................................................... 74 4-7 Cloud OC介绍 ................................................................................................. 75 4-8 TouchBIOS介绍 ............................................................................................... 76 第五章附录 ..............................................................................................................77 5-1 如何构建Serial ATA硬盘 ............................................................................... 77 5-1-1 设定Intel X79 SATA控制器模式 .........................................................................77 5-1-2 设定Marvell 88SE9172 SATA控制器模式 ..........................................................83 5-1-3 安装SATA RAID/AHCI驱动程序及操作系统....................................................89 5-2 Bigfoot Killer 网络管理器 .............................................................................. 96 5-3 音频输入/输出设定介绍 ............................................................................. 98 2 / 4 / 5.1 / 7.1声道介绍 .......................................................................................98 5-3-1 5-3-2 S/PDIF输出设定 ..................................................................................................99 5-3-3 Creative软件套件 ...............................................................................................100 5-3-4 启动Dolby Digital Live/DTS Connect 编码 .........................................................101 5-3-5 录音设定 ............................................................................................................103 5-4 疑难排解 ...................................................................................................... 104 5-4-1 问题集 ................................................................................................................104 5-4-2 故障排除 ............................................................................................................105 5-4-3 管理声明 ............................................................................................................107 - 5 -

清点配件 5 G1.Assassin 2主板- 1片 5 驱动程序光盘- 1片 5 使用手册- 1本 5 硬盘安装指南- 1本 5 SATA 排线- 4条 5 后方I/O设备挡板铁片- 1个 5 3.5寸前置扩展面板(内含2个USB 3.0/2.0 连接端口)- 1组 5 3-Way SLI 连接器- 1个 5 2-Way SLI 连接器- 1个 5 2-Way CrossFireX 连接器- 1个 5 GC-WIFI- 1组上述附带配件仅供参考，实际配件请以实物为准，技嘉科技保留修改的权利。选购配件 2端口USB 2.0扩展挡板 (料号：12CR1-1UB030-5*R) 2端口SATA电源排线 (料号：12CF1-2SERPW-0*R) - 6 -

G1.Assassin 2主板配置图 KB_MS_USB CPU_FAN ATX_12V_2X HS FAN1 USB_ESATA2 USB_ESATA1 Marvell 88SE9172 Fresco FL1009 Marvell 88E1118R R_USB30 USB_LAN AUDIO Bigfoot Killer E2100 PCIEX16_1 System1 Temp. sensor PCIEX1_1 4 _ 3 R D D 2 _ 3 R D D G1.Assassin 2 BAT PCIEX8 PCIEX1_2 CREATIVE CA20K2 PCIEX16_2 PCI F_AUDIO iTE IT8728 FAN2 F_USB2 LGA2011 . p m e T 3 m e r o s n e s t s y S FAN4 ATX 1 _ 3 R D D 3 _ 3 R D D F_USB30 Fresco FL1009 SATA3 1 0 3 2 SATA2 Intel® X79 B_BIOS M_BIOS SATA2 5 4 Marvell 88SE9172 CLR_CMOS GSATA3 7 6 FAN3 System2 Temp. sensor SPDIF_O F_USB3 TPM F_USB1 F_PANEL - 7 -

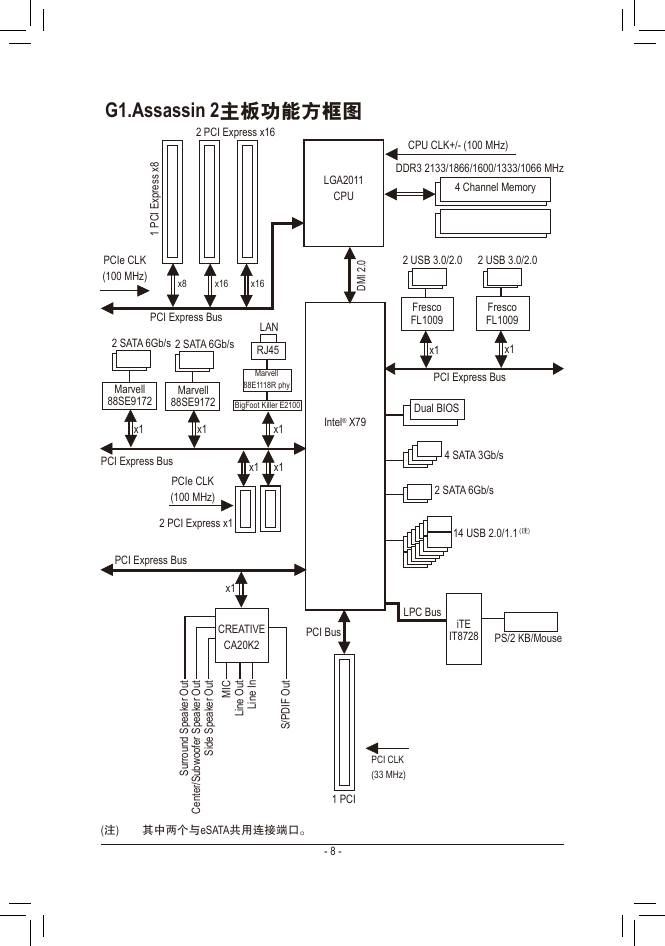

G1.Assassin 2主板功能方框图 2 PCI Express x16 8 x s s e r p x E I C P 1 PCIe CLK (100 MHz) x8 x16 x16 PCI Express Bus 2 SATA 6Gb/s 2 SATA 6Gb/s LAN RJ45 LGA2011 CPU 0 . 2 I M D Marvell 88E1118R phy BigFoot Killer E2100 Intel® X79 x1 x1 x1 Marvell 88SE9172 Marvell 88SE9172 x1 x1 PCI Express Bus PCIe CLK (100 MHz) 2 PCI Express x1 PCI Express Bus CPU CLK+/- (100 MHz) DDR3 2133/1866/1600/1333/1066 MHz 4 Channel Memory 2 USB 3.0/2.0 2 USB 3.0/2.0 Fresco FL1009 x1 Fresco FL1009 x1 PCI Express Bus Dual BIOS 4 SATA 3Gb/s 2 SATA 6Gb/s 14 USB 2.0/1.1 (注) x1 CREATIVE CA20K2 PCI Bus LPC Bus iTE IT8728 PS/2 KB/Mouse I C M n I e n L i t u O e n L i t u O F D P S / I t u O t u O t u O r e k a e p S r e f o o w b u S r e k a e p S e d S i r e k a e p S d n u o r r u S / r e t n e C (注) 其中两个与eSATA共用连接端口。 PCI CLK (33 MHz) 1 PCI - 8 -
