GA-X79-UD3 使用手册 Rev. 1001 12MSC-X79UD3-1001R

- G A X 7 9 - U D 3 M o t h e r b o a r d O c t . 2 8 , 2 0 1 1 O c t . 2 8 , 2 0 1 1 - G A X 7 9 - U D 3 M o t h e r b o a r d

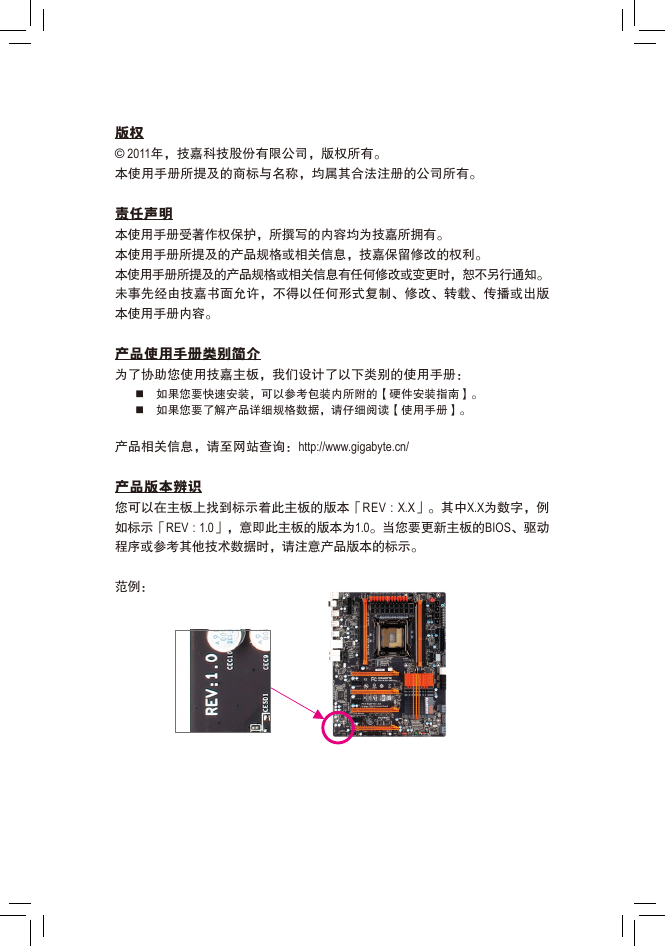

版权 © 2011年，技嘉科技股份有限公司，版权所有。本使用手册所提及的商标与名称，均属其合法注册的公司所有。责任声明本使用手册受著作权保护，所撰写的内容均为技嘉所拥有。本使用手册所提及的产品规格或相关信息，技嘉保留修改的权利。本使用手册所提及的产品规格或相关信息有任何修改或变更时，恕不另行通知。未事先经由技嘉书面允许，不得以任何形式复制、修改、转载、传播或出版本使用手册内容。产品使用手册类别简介为了协助您使用技嘉主板，我们设计了以下类别的使用手册：如果您要快速安装，可以参考包装内所附的【硬件安装指南】。如果您要了解产品详细规格数据，请仔细阅读【使用手册】。产品相关信息，请至网站查询：http://www.gigabyte.cn/ 产品版本辨识您可以在主板上找到标示着此主板的版本「REV : X.X」。其中X.X为数字，例如标示「REV : 1.0」，意即此主板的版本为1.0。当您要更新主板的BIOS、驱动程序或参考其他技术数据时，请注意产品版本的标示。范例：

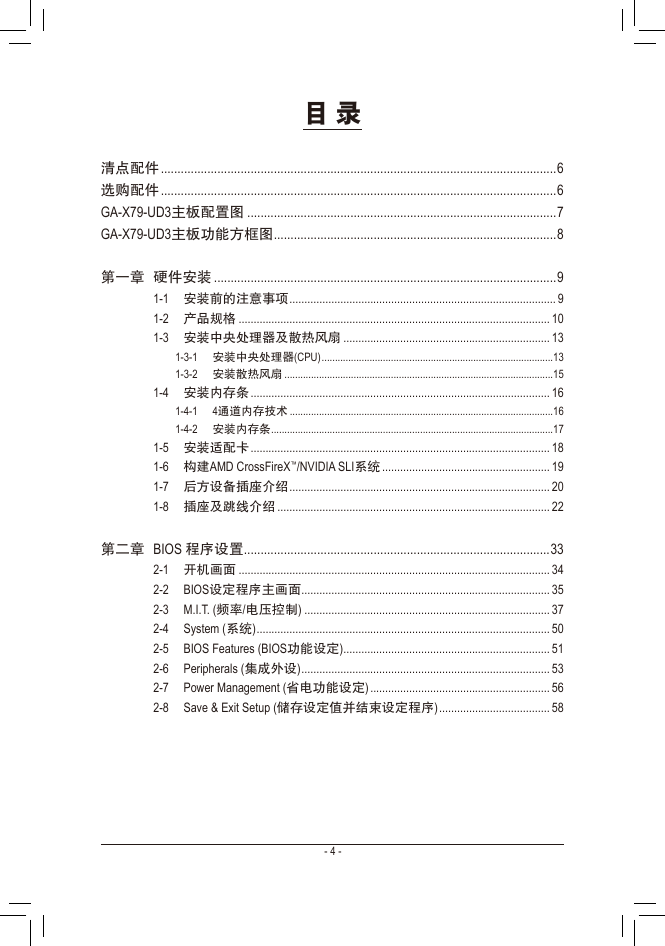

目录清点配件 .......................................................................................................................6 选购配件 .......................................................................................................................6 GA-X79-UD3主板配置图 .............................................................................................7 GA-X79-UD3主板功能方框图 .....................................................................................8 第一章硬件安装 .......................................................................................................9 1-1 安装前的注意事项 ......................................................................................... 9 1-2 产品规格 ........................................................................................................ 10 1-3 安装中央处理器及散热风扇 ..................................................................... 13 1-3-1 安装中央处理器(CPU) .......................................................................................13 1-3-2 安装散热风扇 .....................................................................................................15 1-4 安装内存条 .................................................................................................... 16 4通道内存技术 ...................................................................................................16 1-4-1 1-4-2 安装内存条 ..........................................................................................................17 1-5 安装适配卡 .................................................................................................... 18 1-6 构建AMD CrossFireX™/NVIDIA SLI系统 ........................................................ 19 1-7 后方设备插座介绍 ....................................................................................... 20 1-8 插座及跳线介绍 ........................................................................................... 22 第二章 BIOS 程序设置 ............................................................................................33 2-1 开机画面 ........................................................................................................ 34 2-2 BIOS设定程序主画面 ................................................................................... 35 2-3 M.I.T. (频率/电压控制) .................................................................................. 37 2-4 System (系统) .................................................................................................. 50 2-5 BIOS Features (BIOS功能设定) ..................................................................... 51 2-6 Peripherals (集成外设) ................................................................................... 53 2-7 Power Management (省电功能设定) ............................................................ 56 2-8 Save & Exit Setup (储存设定值并结束设定程序) ..................................... 58 - 4 -

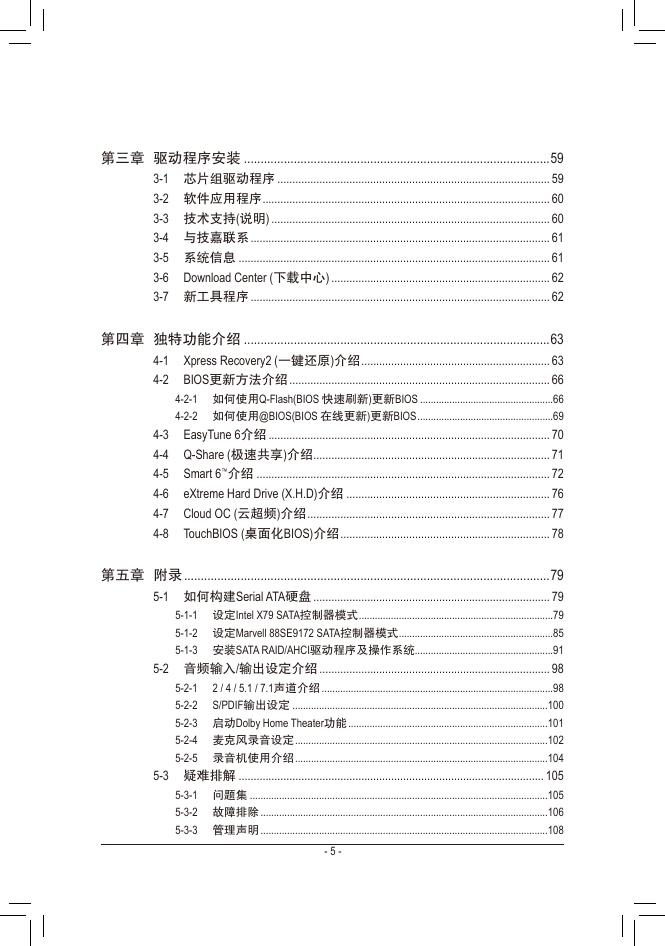

第三章驱动程序安装 ............................................................................................59 3-1 芯片组驱动程序 ........................................................................................... 59 3-2 软件应用程序 ................................................................................................ 60 3-3 技术支持(说明) ............................................................................................. 60 3-4 与技嘉联系 .................................................................................................... 61 3-5 系统信息 ........................................................................................................ 61 3-6 Download Center (下载中心) ......................................................................... 62 3-7 新工具程序 .................................................................................................... 62 第四章独特功能介绍 ............................................................................................63 4-1 Xpress Recovery2 (一键还原)介绍 ............................................................... 63 4-2 BIOS更新方法介绍 ....................................................................................... 66 4-2-1 如何使用Q-Flash(BIOS 快速刷新)更新BIOS ..................................................66 4-2-2 如何使用@BIOS(BIOS 在线更新)更新BIOS ...................................................69 4-3 EasyTune 6介绍 .............................................................................................. 70 4-4 Q-Share (极速共享)介绍 ............................................................................... 71 4-5 Smart 6™介绍 .................................................................................................. 72 4-6 eXtreme Hard Drive (X.H.D)介绍 .................................................................... 76 4-7 Cloud OC (云超频)介绍 ................................................................................. 77 4-8 TouchBIOS (桌面化BIOS)介绍 ...................................................................... 78 第五章附录 ..............................................................................................................79 5-1 如何构建Serial ATA硬盘 ............................................................................... 79 5-1-1 设定Intel X79 SATA控制器模式 .........................................................................79 5-1-2 设定Marvell 88SE9172 SATA控制器模式 ..........................................................85 5-1-3 安装SATA RAID/AHCI驱动程序及操作系统....................................................91 5-2 音频输入/输出设定介绍 ............................................................................. 98 5-2-1 2 / 4 / 5.1 / 7.1声道介绍 .......................................................................................98 5-2-2 S/PDIF输出设定 ................................................................................................100 5-2-3 启动Dolby Home Theater功能 ...........................................................................101 5-2-4 麦克风录音设定 ...............................................................................................102 5-2-5 录音机使用介绍 ...............................................................................................104 5-3 疑难排解 ...................................................................................................... 105 5-3-1 问题集 ................................................................................................................105 5-3-2 故障排除 ............................................................................................................106 5-3-3 管理声明 ............................................................................................................108 - 5 -

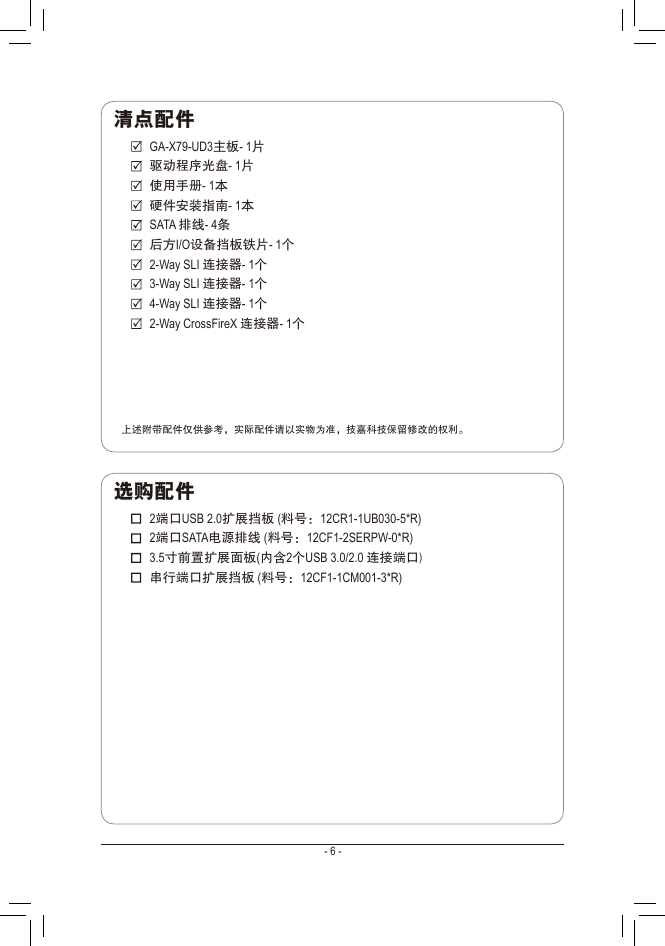

清点配件 GA-X79-UD3主板- 1片驱动程序光盘- 1片使用手册- 1本硬件安装指南- 1本 SATA 排线- 4条后方I/O设备挡板铁片- 1个 2-Way SLI 连接器- 1个 3-Way SLI 连接器- 1个 4-Way SLI 连接器- 1个 2-Way CrossFireX 连接器- 1个上述附带配件仅供参考，实际配件请以实物为准，技嘉科技保留修改的权利。选购配件 2端口USB 2.0扩展挡板 (料号：12CR1-1UB030-5*R) 2端口SATA电源排线 (料号：12CF1-2SERPW-0*R) 3.5寸前置扩展面板(内含2个USB 3.0/2.0 连接端口) 串行端口扩展挡板 (料号：12CF1-1CM001-3*R) - 6 -

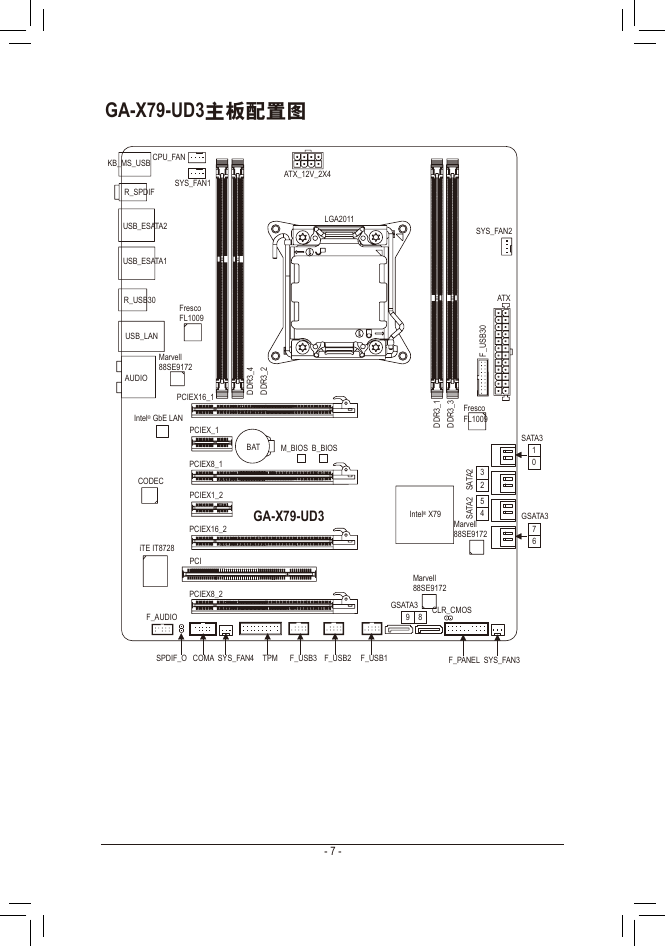

GA-X79-UD3主板配置图 KB_MS_USB CPU_FAN SYS_FAN1 R_SPDIF USB_ESATA2 USB_ESATA1 ATX_12V_2X4 LGA2011 R_USB30 USB_LAN AUDIO Fresco FL1009 Marvell 88SE9172 PCIEX16_1 4 _ 3 R D D 2 _ 3 R D D Intel® GbE LAN CODEC iTE IT8728 F_AUDIO PCIEX_1 PCIEX8_1 PCIEX1_2 PCIEX16_2 PCI PCIEX8_2 SYS_FAN2 ATX 0 3 B S U _ F 1 _ 3 R D D 3 _ 3 R D D Fresco FL1009 BAT M_BIOS B_BIOS GA-X79-UD3 Intel® X79 2 A T A S 3 2 2 5 4 A T A S Marvell 88SE9172 SATA3 1 0 GSATA3 7 6 Marvell 88SE9172 GSATA3 9 8 CLR_CMOS SPDIF_O COMA SYS_FAN4 TPM F_USB3 F_USB2 F_USB1 F_PANEL SYS_FAN3 - 7 -

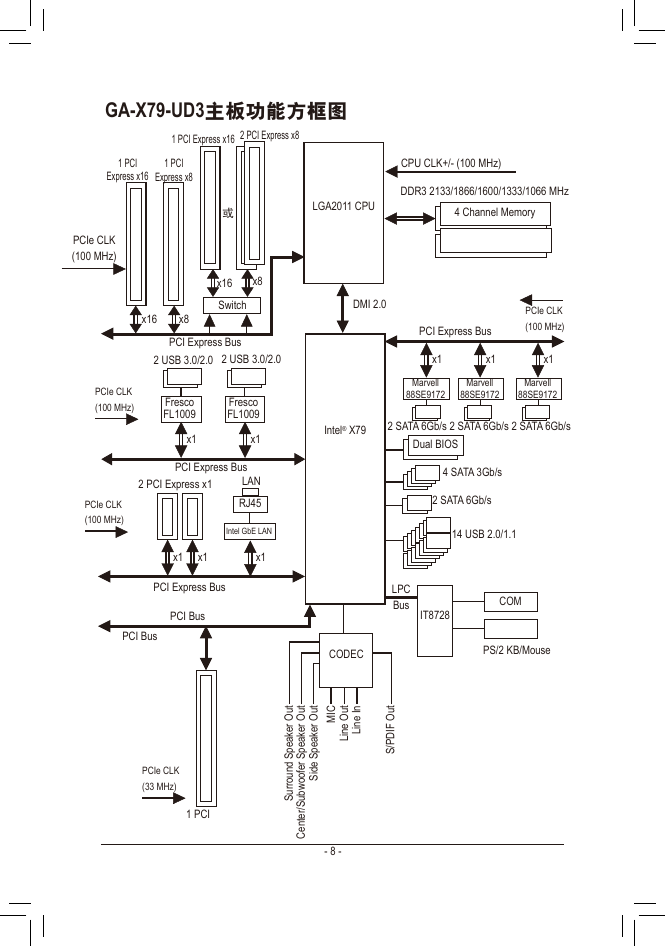

GA-X79-UD3主板功能方框图 1 PCI Express x16 2 PCI Express x8 1 PCI Express x8 1 PCI Express x16 或 LGA2011 CPU CPU CLK+/- (100 MHz) DDR3 2133/1866/1600/1333/1066 MHz 4 Channel Memory PCIe CLK (100 MHz) x8 x16 Switch x16 x8 PCI Express Bus 2 USB 3.0/2.0 2 USB 3.0/2.0 PCIe CLK (100 MHz) Fresco FL1009 x1 Fresco FL1009 x1 PCIe CLK (100 MHz) PCI Express Bus 2 PCI Express x1 LAN RJ45 Intel GbE LAN x1 x1 x1 DMI 2.0 PCI Express Bus PCIe CLK (100 MHz) x1 Marvell 88SE9172 x1 Marvell 88SE9172 x1 Marvell 88SE9172 Intel® X79 2 SATA 6Gb/s 2 SATA 6Gb/s 2 SATA 6Gb/s Dual BIOS 4 SATA 3Gb/s 2 SATA 6Gb/s 14 USB 2.0/1.1 PCI Express Bus PCI Bus PCI Bus LPC Bus IT8728 COM CODEC PS/2 KB/Mouse PCIe CLK (33 MHz) 1 PCI I C M n I e n L i t u O e n L i t u O F D P S / I r e k a e p S r e f r e k a e p S e d S i t u O t u O t u O r e k a e p S d n u o r r u S o o w b u S / r e t n e C - 8 -
