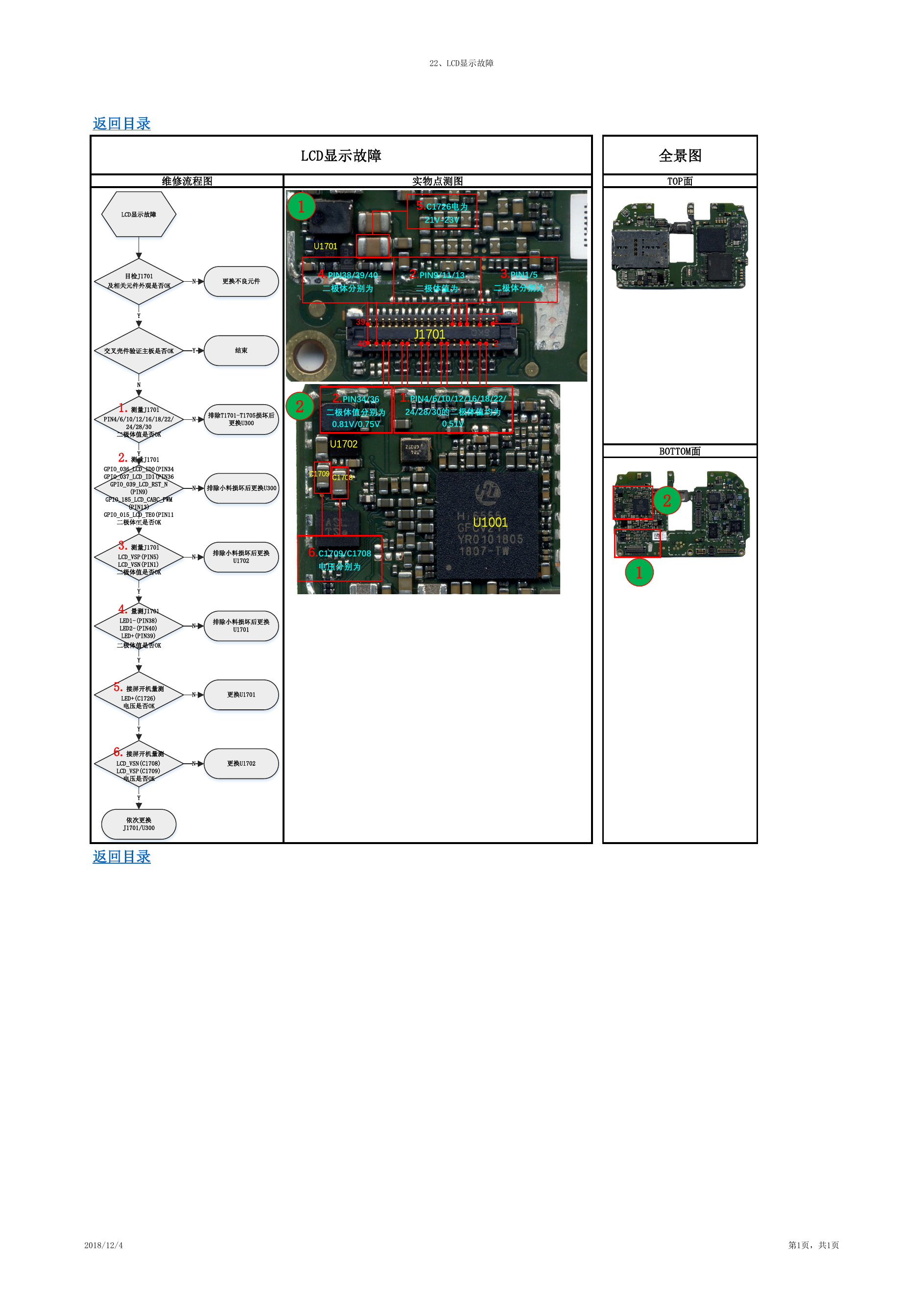

全景图 TOP面 BOTTOM面 2 1 返回目录 维修流程图 LCD显示故障 22、LCD显示故障 LCD显示故障 1 U1701 实物点测图 5.C1726电为 21V-23V 目检J1701 及相关元件外观是否OK N 更换不良元件 4.PIN38/39/40 二极体分别为 2.PIN9/11/13 二极体值为 3.PIN1/5 二极体分别为 Y 交叉壳件验证主板是否OK Y 结束 39 40 J1701 1 2 N 1.测量J1701 PIN4/6/10/12/16/18/22/ N 24/28/30 二极体值是否OK 排除T1701-T1705损坏后 更换U300 2 2.PIN34/36 二极体值分别为 0.81V/0.75V U1702 1.PIN4/6/10/12/16/18/22/ 24/28/30的二极体值均为 0.51V N 排除小料损坏后更换U300 C1709 C1708 排除小料损坏后更换 U1702 6.C1709/C1708 电压分别为 U1001 排除小料损坏后更换 U1701 更换U1701 更换U1702 N N N N Y 2.测量J1701 GPIO_036_LCD_ID0(PIN34 GPIO_037_LCD_ID1(PIN36 GPIO_039_LCD_RST_N (PIN9) GPIO_185_LCD_CABC_PWM (PIN13) GPIO_015_LCD_TE0(PIN11 二极体值是否OK Y 3.测量J1701 LCD_VSP(PIN5) LCD_VSN(PIN1) 二极体值是否OK Y 4.量测J1701 LED1-(PIN38) LED2-(PIN40) LED+(PIN39) 二极体值是否OK Y 5.接屏开机量测 LED+(C1726) 电压是否OK Y 6.接屏开机量测 LCD_VSN(C1708) LCD_VSP(C1709) 电压是否OK Y 依次更换 J1701/U300 返回目录 2018/12/4 第1页，共1页
