英飞凌IGBT模块规格的正确理解 王浩

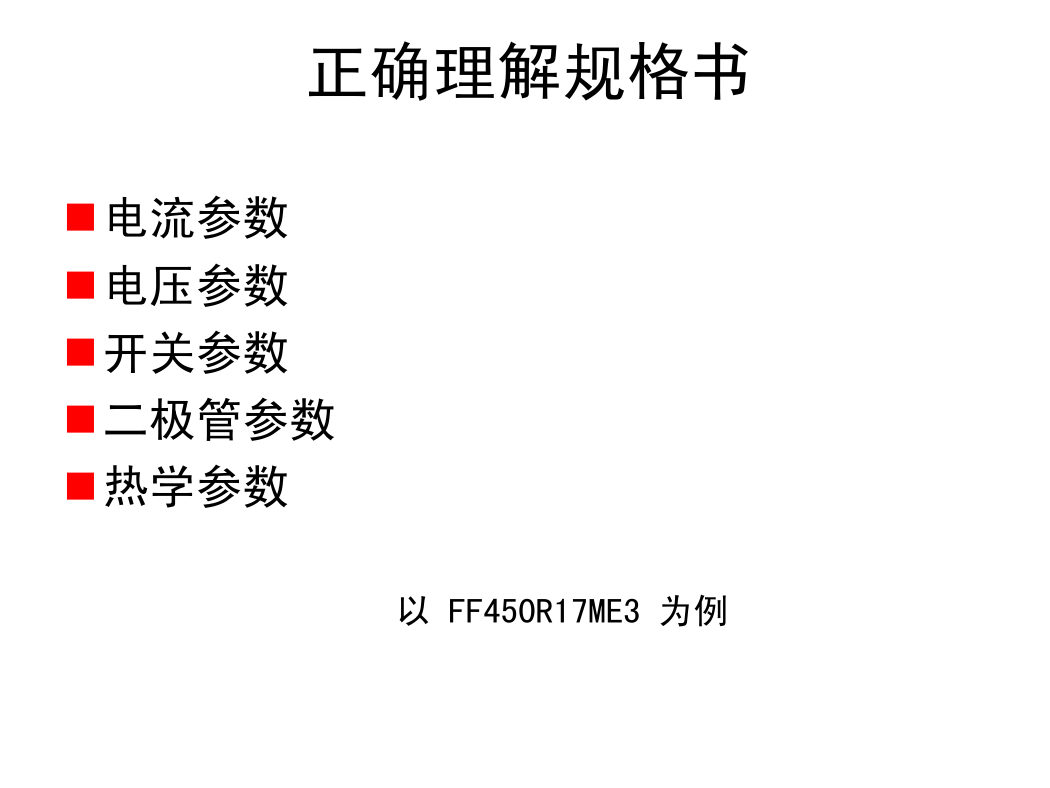

正确理解规格书 电流参数 电压参数 开关参数 二极管参数 热学参数 以 FF450R17ME3 为例

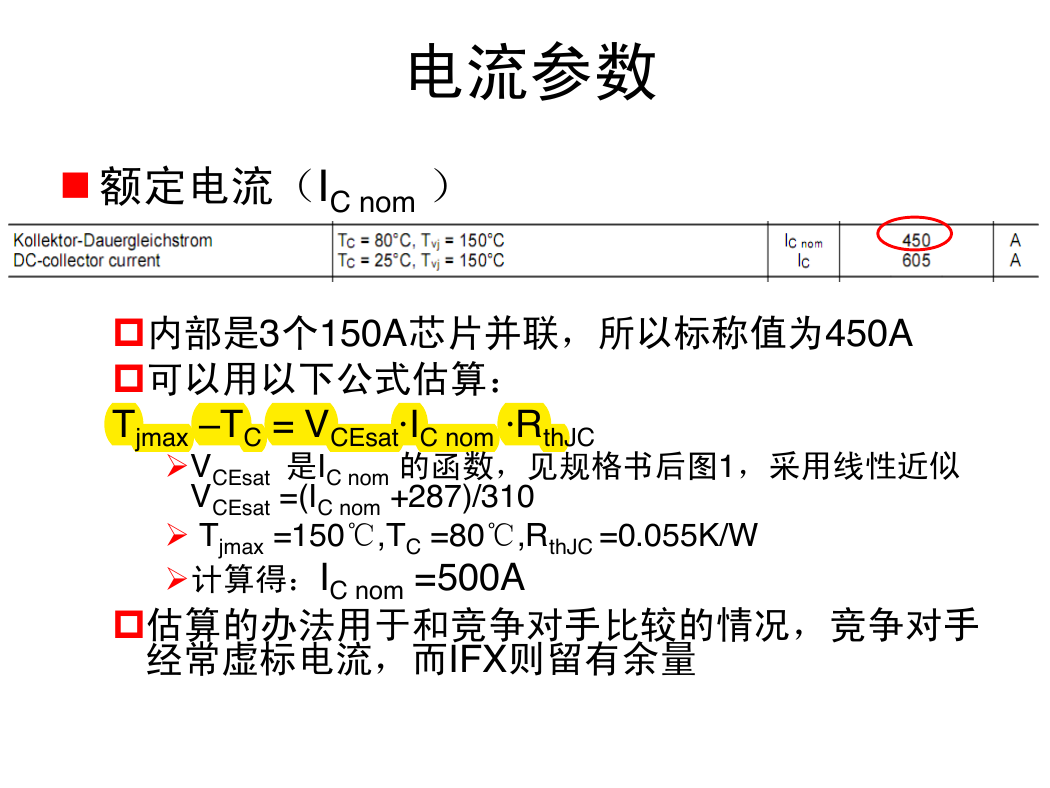

电流参数  额定电流(IC nom ) 内部是3个150A芯片并联,所以标称值为450A 可以用以下公式估算: Tjmax –TC = VCEsat·IC nom ·RthJC VCEsat 是IC nom 的函数,见规格书后图1,采用线性近似 VCEsat =(IC nom +287)/310  Tjmax =150℃,TC =80℃,RthJC =0.055K/W 计算得:IC nom =500A 估算的办法用于和竞争对手比较的情况,竞争对手 经常虚标电流,而IFX则留有余量

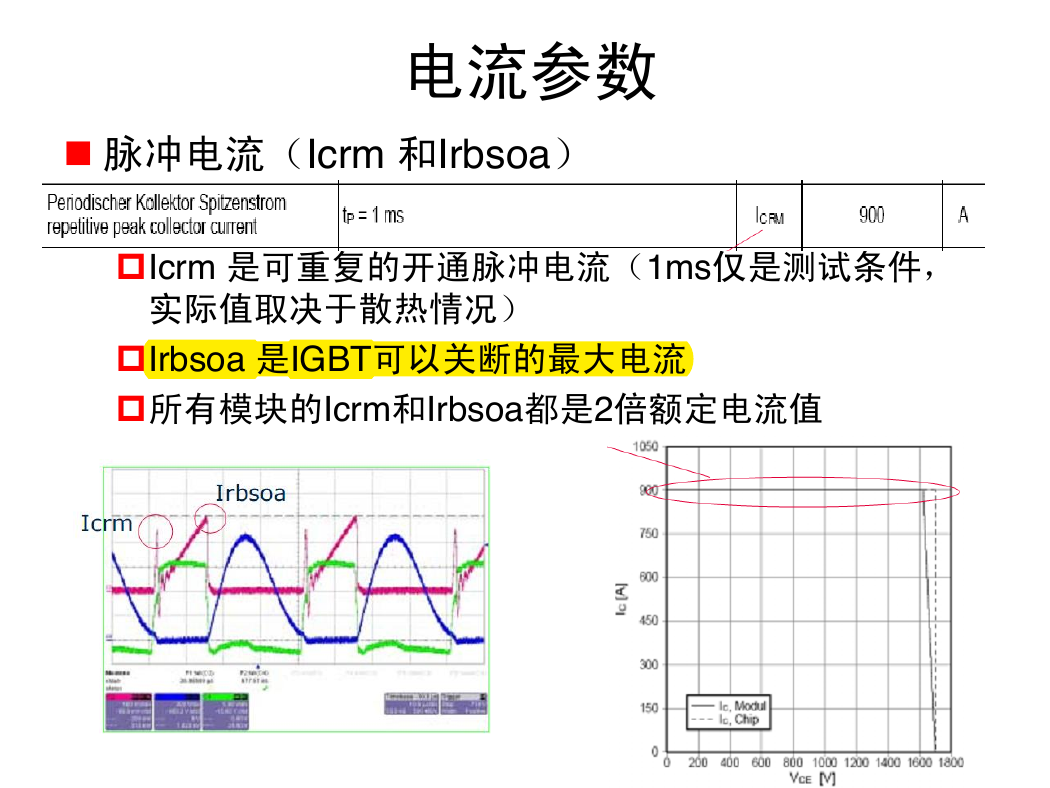

电流参数  脉冲电流(Icrm 和Irbsoa) Icrm 是可重复的开通脉冲电流(1ms仅是测试条件, 实际值取决于散热情况) Irbsoa 是IGBT可以关断的最大电流 所有模块的Icrm和Irbsoa都是2倍额定电流值
电流参数 短路电流ISC 短路条件:t<10μs,Vge<15V,Rg>Rgnom(规格书 中的值),Tj<125℃ 短路坚固性 IGBT2为平面栅IGBT:5-8倍IC IGBT3/IGBT4为沟槽栅IGBT:4倍IC

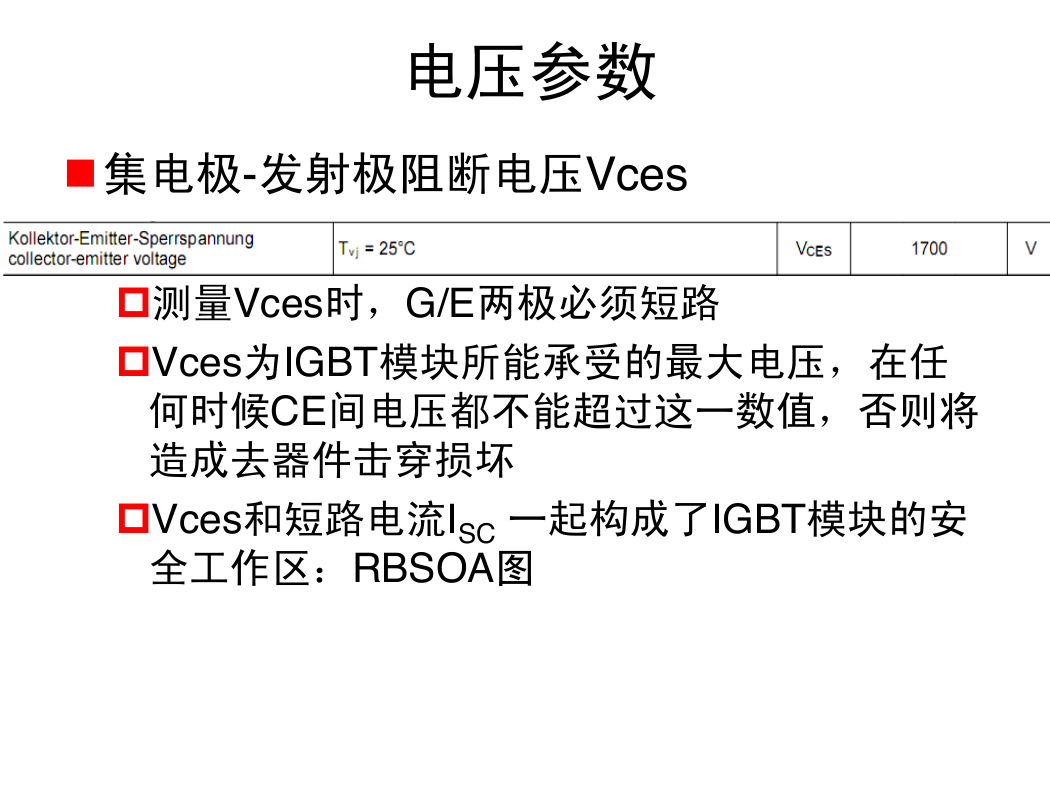

电压参数 集电极-发射极阻断电压Vces 测量Vces时,G/E两极必须短路 Vces为IGBT模块所能承受的最大电压,在任 何时候CE间电压都不能超过这一数值,否则将 造成去器件击穿损坏 Vces和短路电流ISC 一起构成了IGBT模块的安 全工作区:RBSOA图

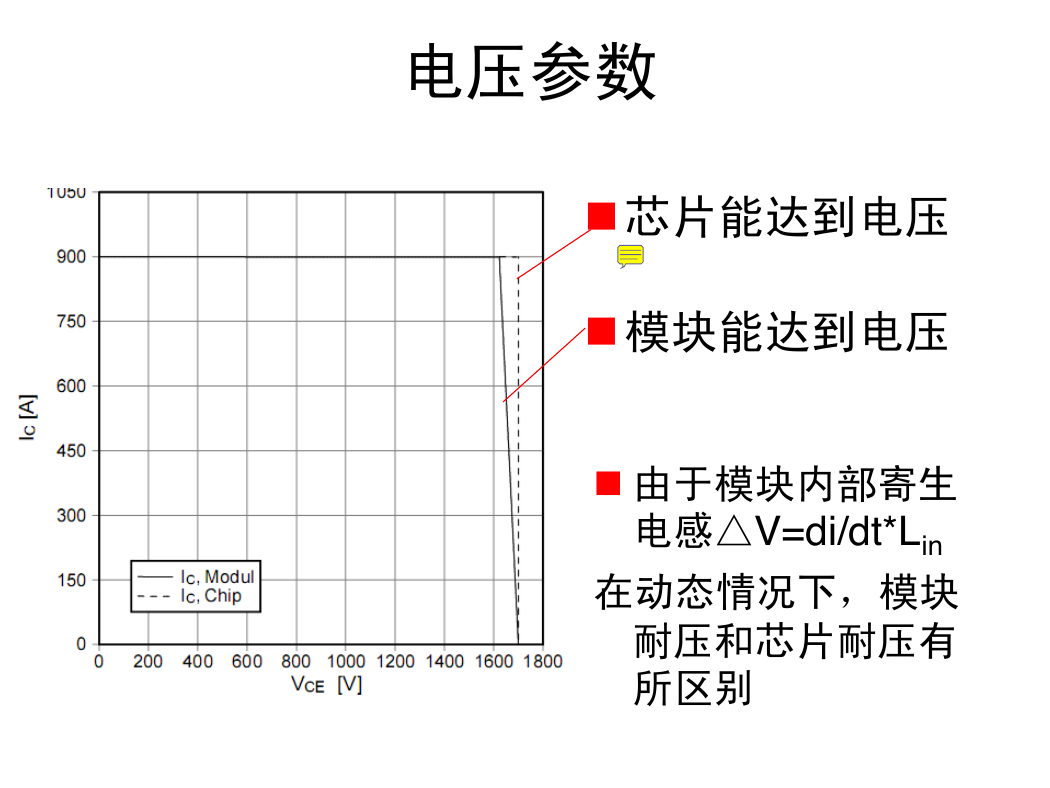

电压参数 芯片能达到电压 模块能达到电压  由于模块内部寄生 电感△V=di/dt*Lin 在动态情况下,模块 耐压和芯片耐压有 所区别

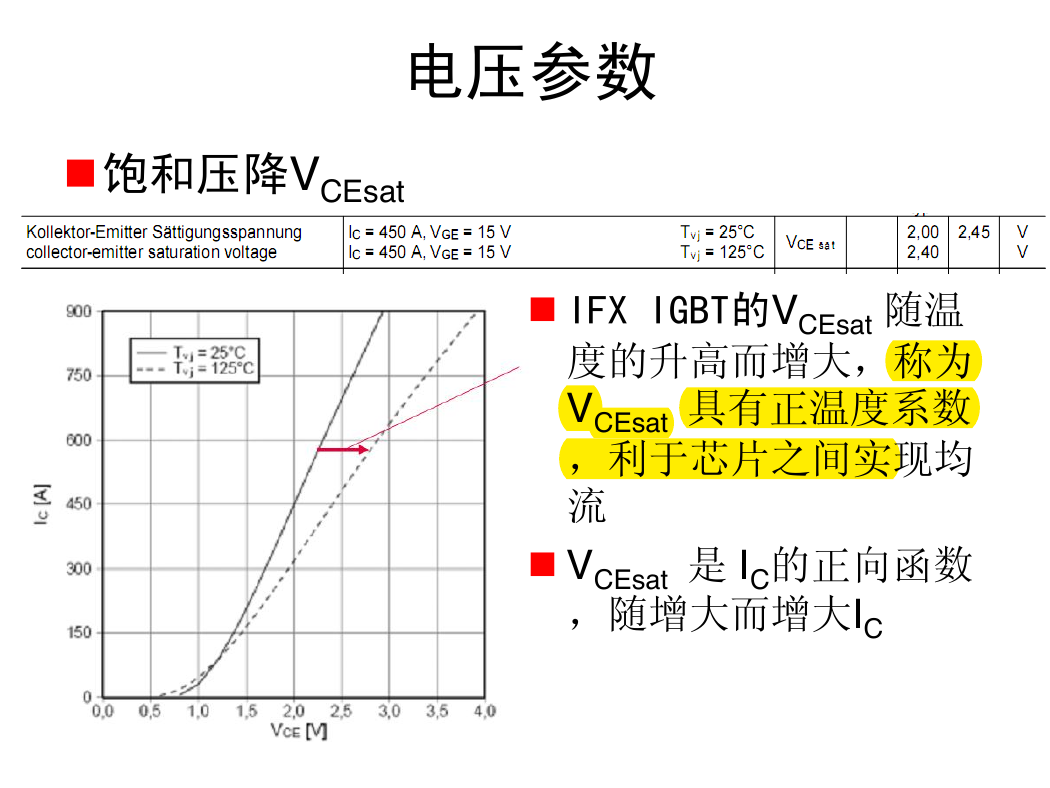

电压参数 饱和压降VCEsat  IFX IGBT的VCEsat 随温 度的升高而增大,称为 VCEsat 具有正温度系数 ,利于芯片之间实现均 流  VCEsat 是 IC的正向函数 ,随增大而增大IC
