这个 matlab 课程设计是在 GUI 环境下生成的。开启 MATLAB
7.0 软件,在命令窗口输入 guide,即可进入 GUI 环境。
实验目的:(1)熟悉 GUI 环境,并在该环境中制作一个简单的计
算器,起功能有加,减,乘,除, cos, sin, tan。
(2)熟悉 matlab 软件的制作。
实验内容及结果:
进入 GUI 环境中双击 Blank GUI (Default)出现一个窗口在该窗口中首
先制作一个计算器界面如下所示:
红色的是静态编辑框,其余的是按钮。
下面我们来分析一下功能函数:
textString = get(handles.text1,'String');
textString = strcat(textString,'1');
set(handles.text1,'String',textString)

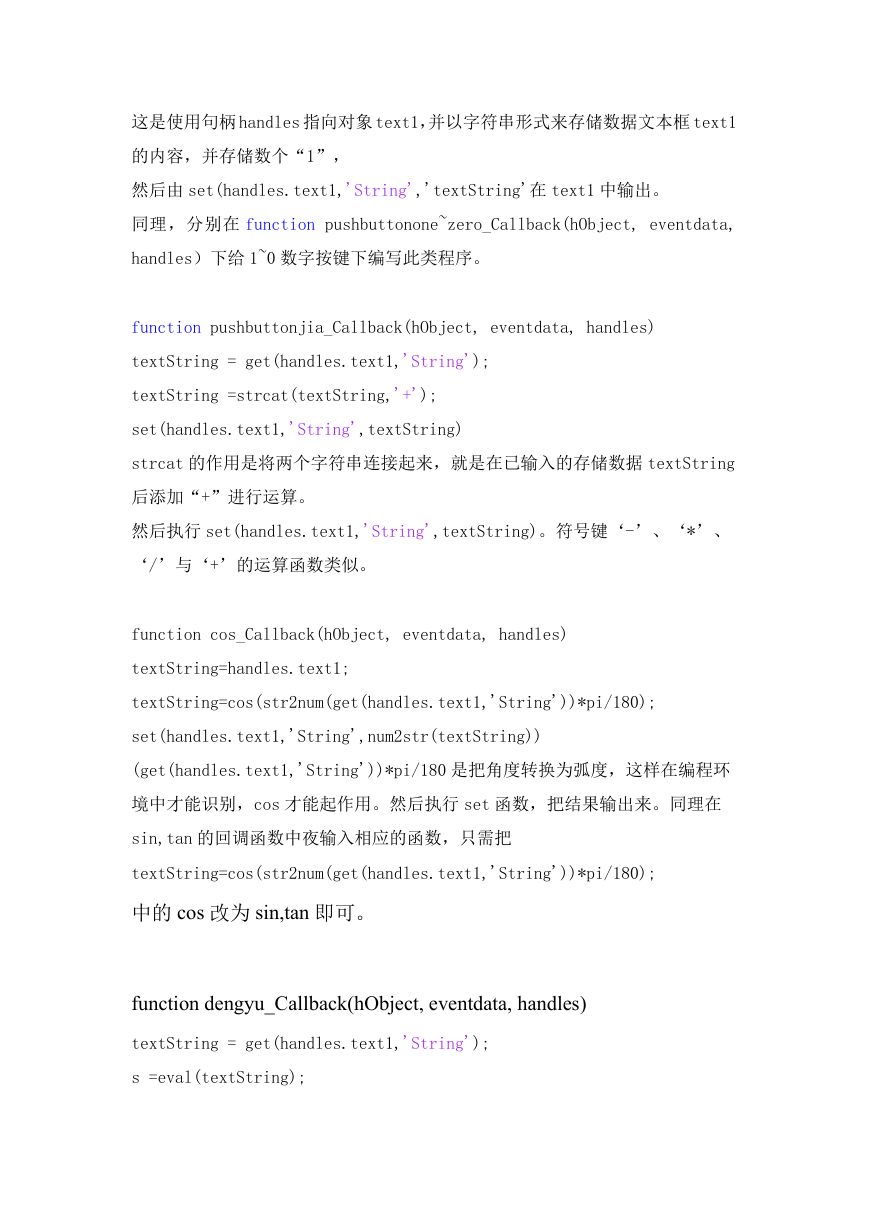

这是使用句柄 handles 指向对象 text1,并以字符串形式来存储数据文本框 text1
的内容,并存储数个“1”,
然后由 set(handles.text1,'String','textString'在 text1 中输出。
同理,分别在 function pushbuttonone~zero_Callback(hObject, eventdata,
handles)下给 1~0 数字按键下编写此类程序。
function pushbuttonjia_Callback(hObject, eventdata, handles)
textString = get(handles.text1,'String');
textString =strcat(textString,'+');
set(handles.text1,'String',textString)
strcat 的作用是将两个字符串连接起来,就是在已输入的存储数据 textString
后添加“+”进行运算。
然后执行 set(handles.text1,'String',textString)。符号键‘-’、‘*’、
‘/’与‘+’的运算函数类似。
function cos_Callback(hObject, eventdata, handles)
textString=handles.text1;
textString=cos(str2num(get(handles.text1,'String'))*pi/180);
set(handles.text1,'String',num2str(textString))
(get(handles.text1,'String'))*pi/180 是把角度转换为弧度,这样在编程环
境中才能识别,cos 才能起作用。然后执行 set 函数,把结果输出来。同理在
sin,tan 的回调函数中夜输入相应的函数,只需把
textString=cos(str2num(get(handles.text1,'String'))*pi/180);
中的 cos 改为 sin,tan 即可。
function dengyu_Callback(hObject, eventdata, handles)
textString = get(handles.text1,'String');
s =eval(textString);
set(handles.text1,'String',s)
“eval”的作用是将符号表达式转换成数值表达式。
再由 set(handles.text1,'String',s)输出。
现在就是操作了。保存界面后出现
点击 f 找到相应的函数,然后再点击它,光标会自动跳到相应的函数,
在函数的下面插入如上的相应代码。
做完了以上步骤,下面我们开始运行加法:
结果是:

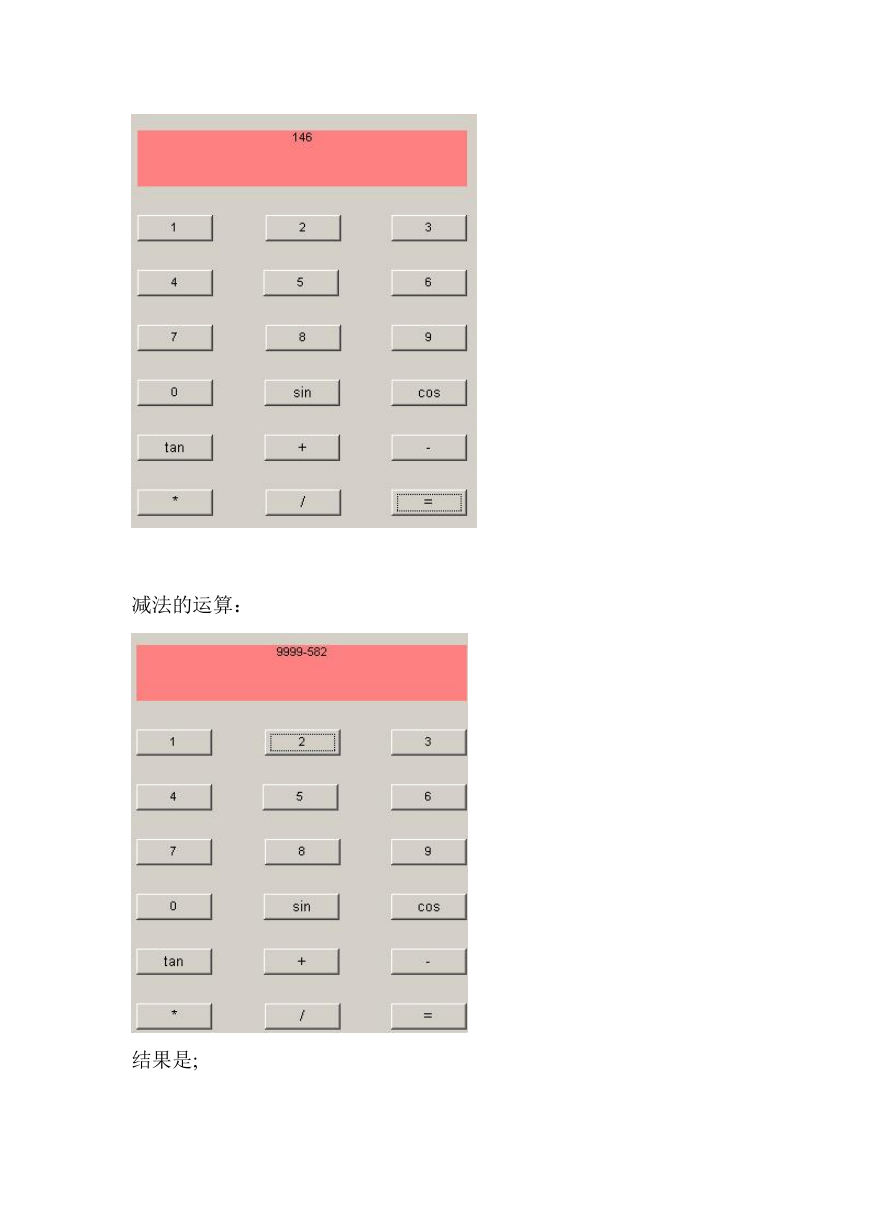

减法的运算:
结果是;
乘法的运算:
结果是:
除法的运算:
结果是:

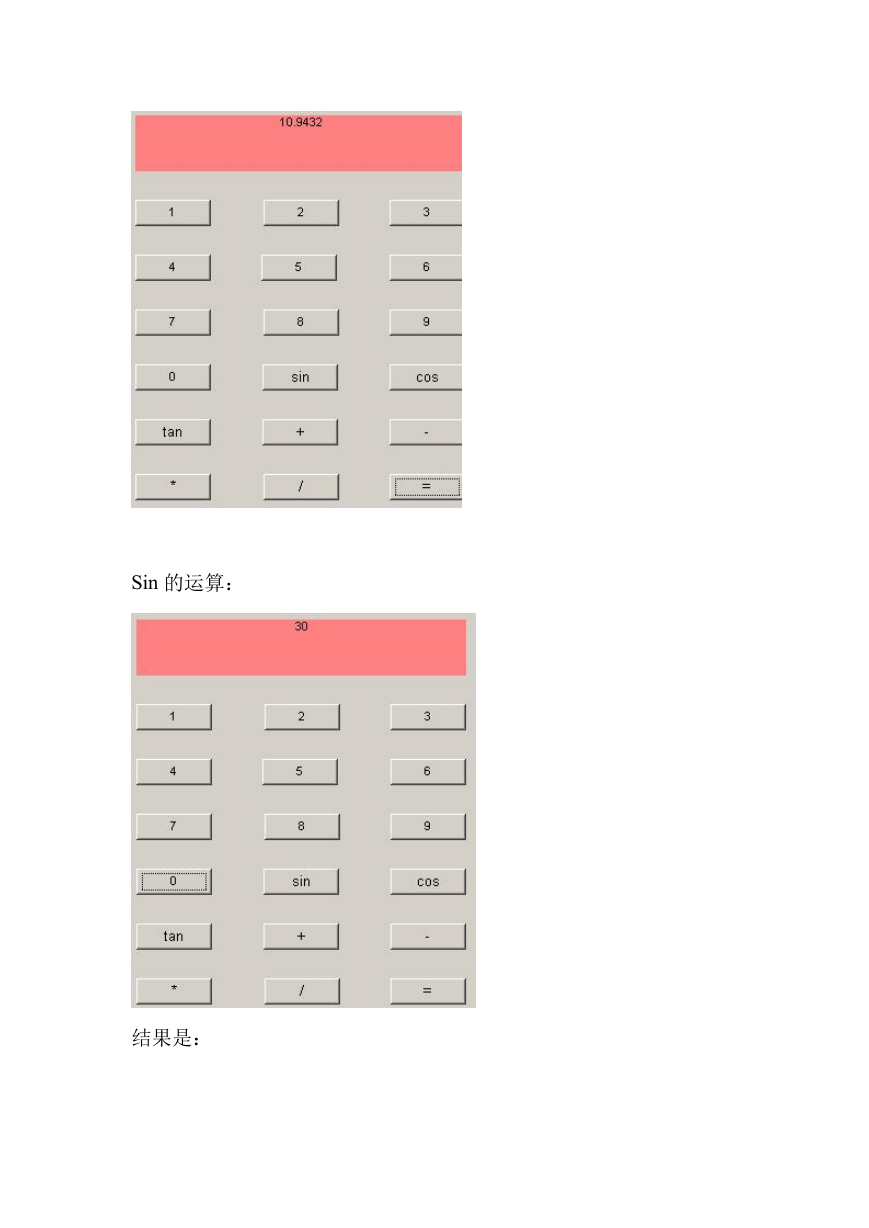

Sin 的运算:
结果是:
Cos 的运算:
结果是:
