    1概述
    1.1编写目的
    1.2术语和缩写
    1.3本文书写约定
    2无线关键性能指标
    2.1覆盖类指标
    2.1.1RSRP
    2.1.2RSRQ
    2.1.3覆盖率
    2.2呼叫建立类指标
    2.2.1RRC连接建立成功率（业务相关）
    2.2.2RRC连接建立成功率
    2.2.3E-RAB建立成功率
    2.2.4无线接通率
    2.2.5E-RAB建立阻塞率
    2.3呼叫保持类指标
    2.3.1RRC连接异常掉话率
    2.3.2E-RAB掉话率
    2.4移动性管理类指标
    2.4.1eNB内切换成功率
    2.4.2X2口切换成功率
    2.4.3S1口切换成功率
    2.4.4系统间切换成功率(LTE<->CDMA)
    2.4.5系统间切换成功率(LTE<->WCDMA)
    2.4.6系统间切换成功率(LTE<->TD-SCDMA)
    2.5时延类指标
    2.5.1UE从Idle态到Active态转换时延
    2.5.2Attach时延
    2.5.3用户面时延
    2.5.4系统内X2切换业务中断时间
    2.5.5系统内S1切换业务中断时间
    2.5.6异系统切换业务中断时间
    2.6系统资源类指标
    2.6.1流量指标
    2.6.1.1S1接口流量
    2.6.1.2X2接口流量
    2.6.1.3MAC层流量
    2.6.1.4PDCP层流量
    2.6.2无线资源利用率
    2.6.2.1PUSCH PRB平均利用率
    2.6.2.2PDSCH PRB平均利用率
    2.6.2.3PRACH资源平均利用率
    2.6.3系统资源利用率
    2.6.3.1处理器平均负荷
    2.6.3.2小区载频发射功率最大、平均利用率
    2.6.3.3寻呼拥塞率
    2.6.3.4上行误块率
    2.6.3.5RLC层下行重传率
    内部公开▲ LTE KPI 指标定义分类 指导书 版 本：V1.0 中 兴 通 讯 工 程 服 务 部 TD 网 规 网 优 部 发 布 本文中的所有信息均为中兴通讯股份有限公司内部信息，不得向外传播

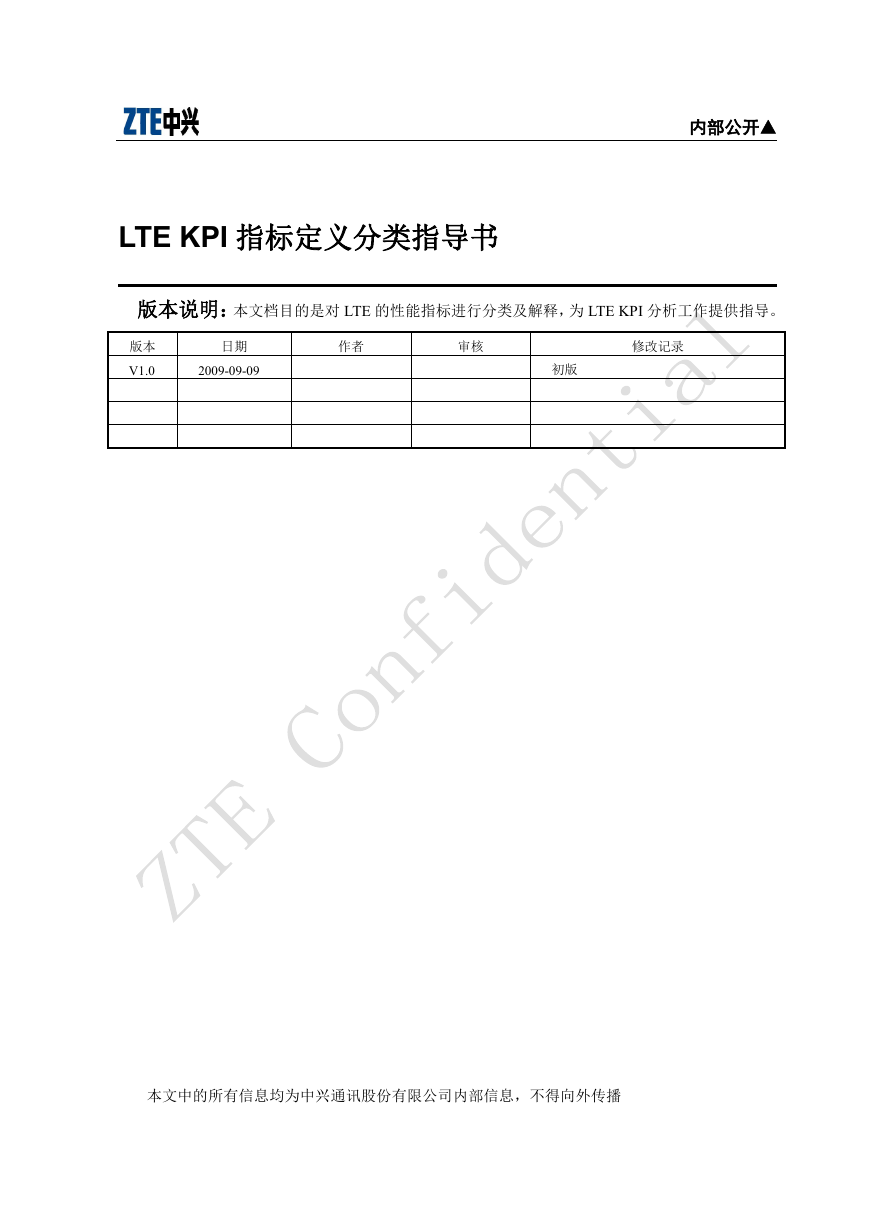

    内部公开▲ LTE KPI 指标定义分类指导书 版本说明：本文档目的是对 LTE 的性能指标进行分类及解释，为 LTE KPI 分析工作提供指导。 版本 V1.0 日期 2009-09-09 作者 审核 修改记录 初版 本文中的所有信息均为中兴通讯股份有限公司内部信息，不得向外传播

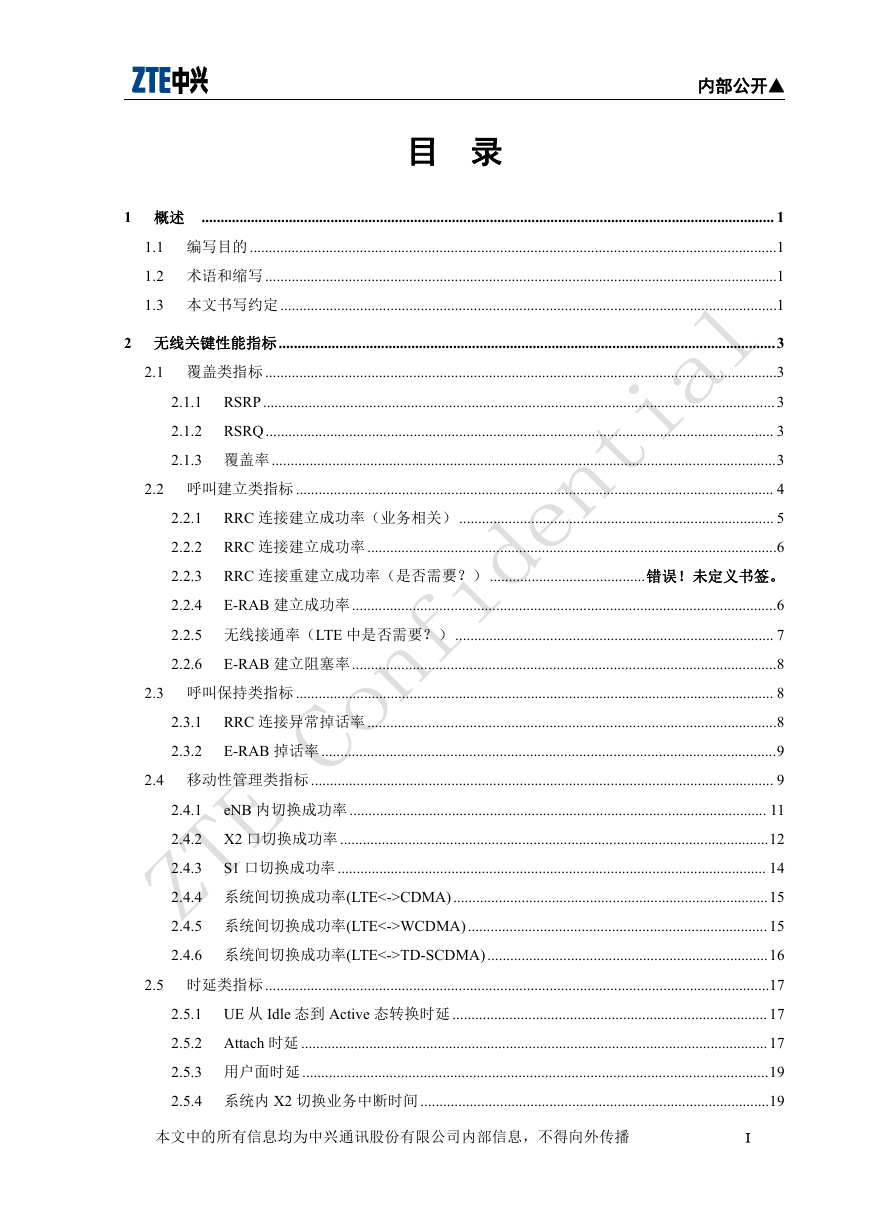

    内部公开▲ 目 录 1 概述 ....................................................................................................................................................... 1 1.1 编写目的 ...........................................................................................................................................1 1.2 术语和缩写 .......................................................................................................................................1 1.3 本文书写约定 ...................................................................................................................................1 2 无线关键性能指标...................................................................................................................................3 2.1 覆盖类指标 .......................................................................................................................................3 RSRP....................................................................................................................................... 3 2.1.1 2.1.2 RSRQ...................................................................................................................................... 3 2.1.3 覆盖率.....................................................................................................................................3 2.2 呼叫建立类指标 .............................................................................................................................. 4 RRC 连接建立成功率（业务相关） ................................................................................... 5 2.2.1 RRC 连接建立成功率 ............................................................................................................6 2.2.2 RRC 连接重建立成功率（是否需要？） .........................................错误！未定义书签。 2.2.3 E-RAB 建立成功率................................................................................................................6 2.2.4 2.2.5 无线接通率（LTE 中是否需要？）.................................................................................... 7 2.2.6 E-RAB 建立阻塞率................................................................................................................8 2.3 呼叫保持类指标 .............................................................................................................................. 8 RRC 连接异常掉话率 ............................................................................................................8 E-RAB 掉话率........................................................................................................................9 2.4 移动性管理类指标 .......................................................................................................................... 9 2.4.1 eNB 内切换成功率 .............................................................................................................. 11 2.4.2 X2 口切换成功率 .................................................................................................................12 2.4.3 S1 口切换成功率 ................................................................................................................. 14 2.4.4 系统间切换成功率(LTE<->CDMA)...................................................................................15 2.4.5 系统间切换成功率(LTE<->WCDMA)............................................................................... 15 2.4.6 系统间切换成功率(LTE<->TD-SCDMA)..........................................................................16 2.5 时延类指标 .....................................................................................................................................17 2.5.1 UE 从 Idle 态到 Active 态转换时延 ................................................................................... 17 2.5.2 Attach 时延 ........................................................................................................................... 17 2.5.3 用户面时延...........................................................................................................................19 2.5.4 系统内 X2 切换业务中断时间............................................................................................19 2.3.1 2.3.2 本文中的所有信息均为中兴通讯股份有限公司内部信息，不得向外传播 I

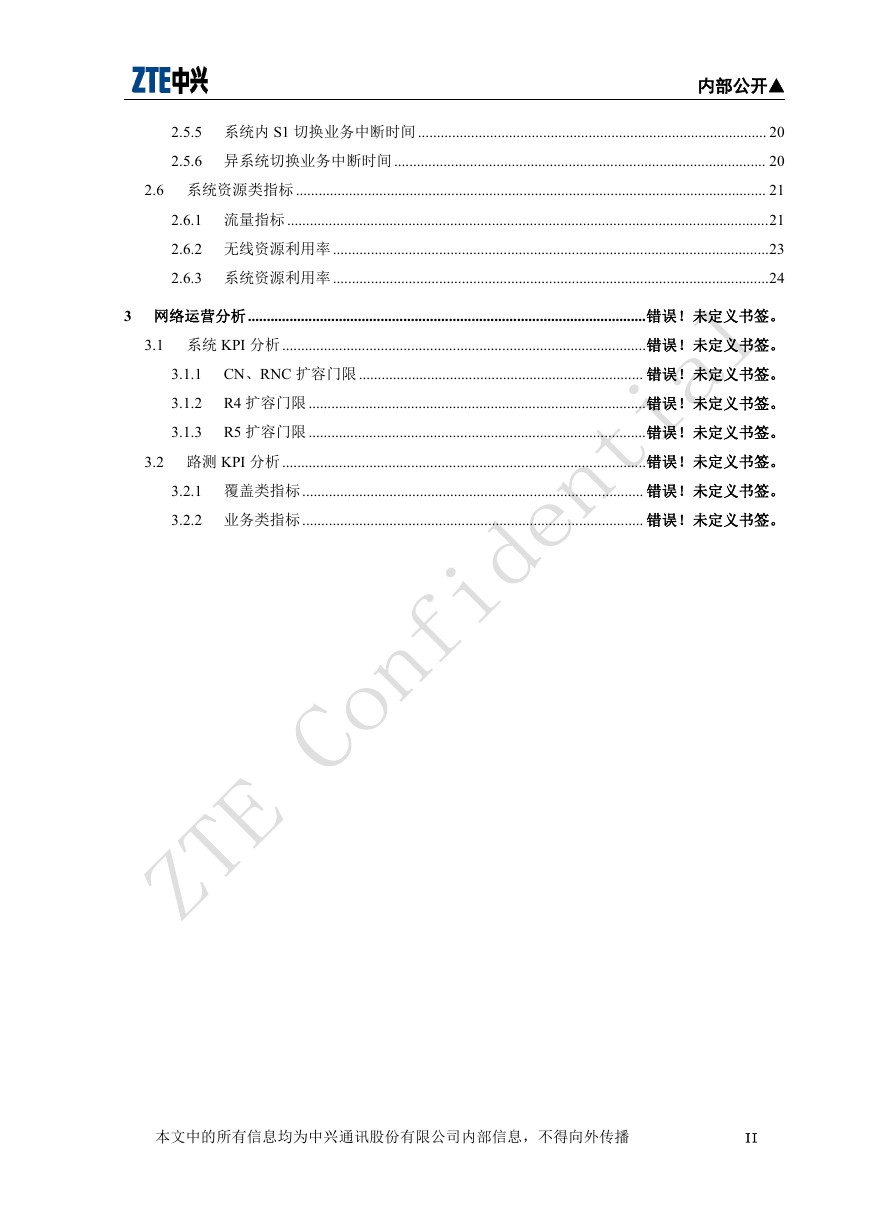

    内部公开▲ 2.5.5 系统内 S1 切换业务中断时间 ............................................................................................ 20 2.5.6 异系统切换业务中断时间.................................................................................................. 20 2.6 系统资源类指标 ............................................................................................................................ 21 2.6.1 流量指标 ...............................................................................................................................21 2.6.2 无线资源利用率...................................................................................................................23 2.6.3 系统资源利用率...................................................................................................................24 3.1.1 3.1.2 3.1.3 3 网络运营分析.........................................................................................................错误！未定义书签。 3.1 系统 KPI 分析 ................................................................................................错误！未定义书签。 CN、RNC 扩容门限........................................................................... 错误！未定义书签。 R4 扩容门限 .........................................................................................错误！未定义书签。 R5 扩容门限 .........................................................................................错误！未定义书签。 3.2 路测 KPI 分析 ................................................................................................错误！未定义书签。 3.2.1 覆盖类指标.......................................................................................... 错误！未定义书签。 3.2.2 业务类指标.......................................................................................... 错误！未定义书签。 本文中的所有信息均为中兴通讯股份有限公司内部信息，不得向外传播 II
    1 概述 1.1 编写目的 内部公开▲ 本文档目的是对 LTE 的性能指标进行分类及解释，为 LTE KPI 分析工作 提供指导。 1.2 术语和缩写 无 1.3 本文书写约定 本文每个性能指标都是按照下面的表格进行组织的 性能指标名称 统计时间粒度 统计区域粒度 指标取值 指标意义 指标定义 用到的计数器说明 备注 a) 关于字段说明中的“性能指标名称”是指每个性能指标的中文名称。 b) 关于字段说明中的“统计时间粒度”一项，是指后台每隔多长时间进 行一次数据的记录。如果该粒度与前台采集的时间粒度一样，则直接 把前台的数据保存为一条记录，如果后台的粒度大于前台的粒度，则 把前台的数次采集数据进行合并后作为一条记录保存。合并的方法有 多种，看采集的对象，如果是单纯的累加则累加前台数次采集的结果， 如果是采集的测量量（比如发射功率），则进行平均值计算后作为一 条记录保存。 c) 关于字段说明中的“统计区域粒度”一项，在无线侧，统计粒度是按 照 eNB 或 cell 进行数据统计。 d) 关于字段说明中的“指标取值”一项，表示该指标的取值建议，可能 不同的无线环境下取值有所不同，需要按照具体的场景列出。 本文中的所有信息均为中兴通讯股份有限公司内部信息，不得向外传播 1

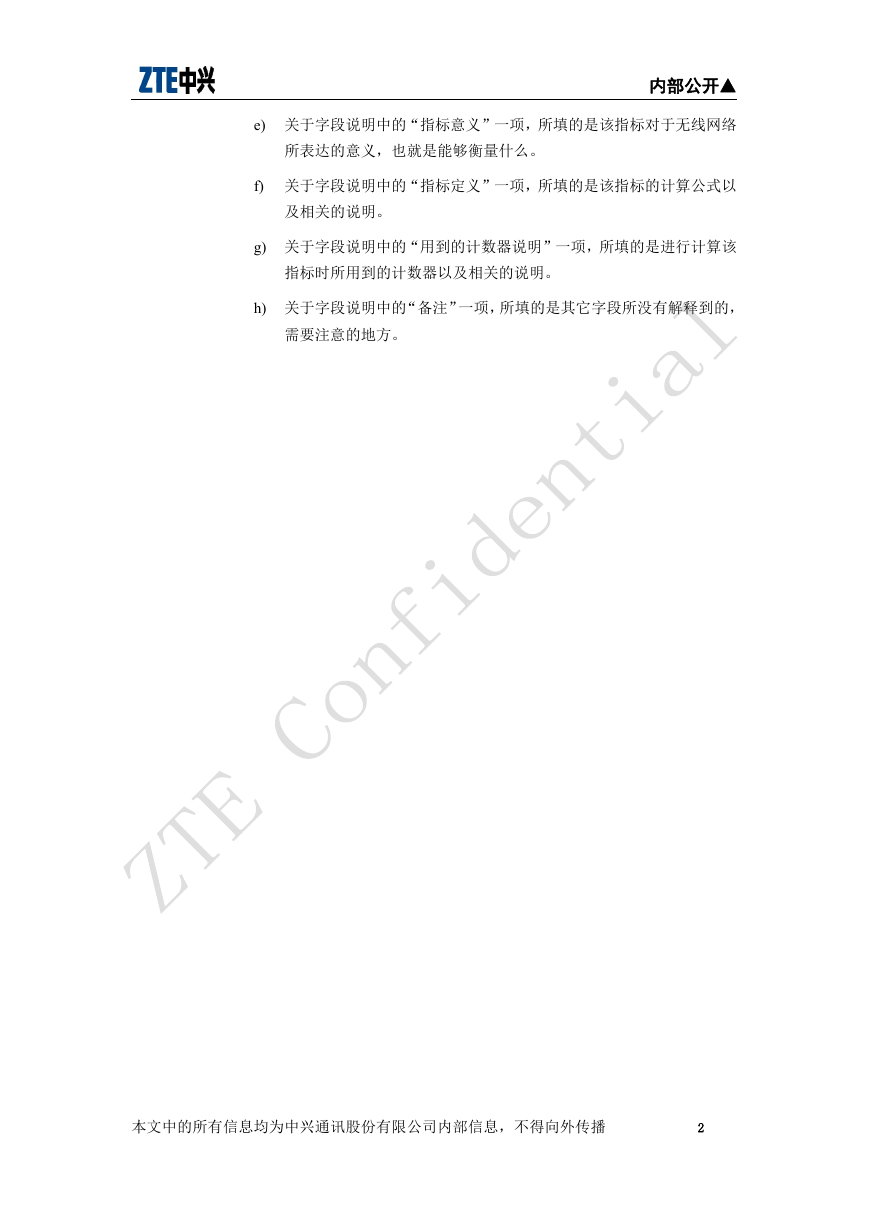

    内部公开▲ e) 关于字段说明中的“指标意义”一项，所填的是该指标对于无线网络 所表达的意义，也就是能够衡量什么。 f) 关于字段说明中的“指标定义”一项，所填的是该指标的计算公式以 及相关的说明。 g) 关于字段说明中的“用到的计数器说明”一项，所填的是进行计算该 指标时所用到的计数器以及相关的说明。 h) 关于字段说明中的“备注”一项，所填的是其它字段所没有解释到的， 需要注意的地方。 本文中的所有信息均为中兴通讯股份有限公司内部信息，不得向外传播 2

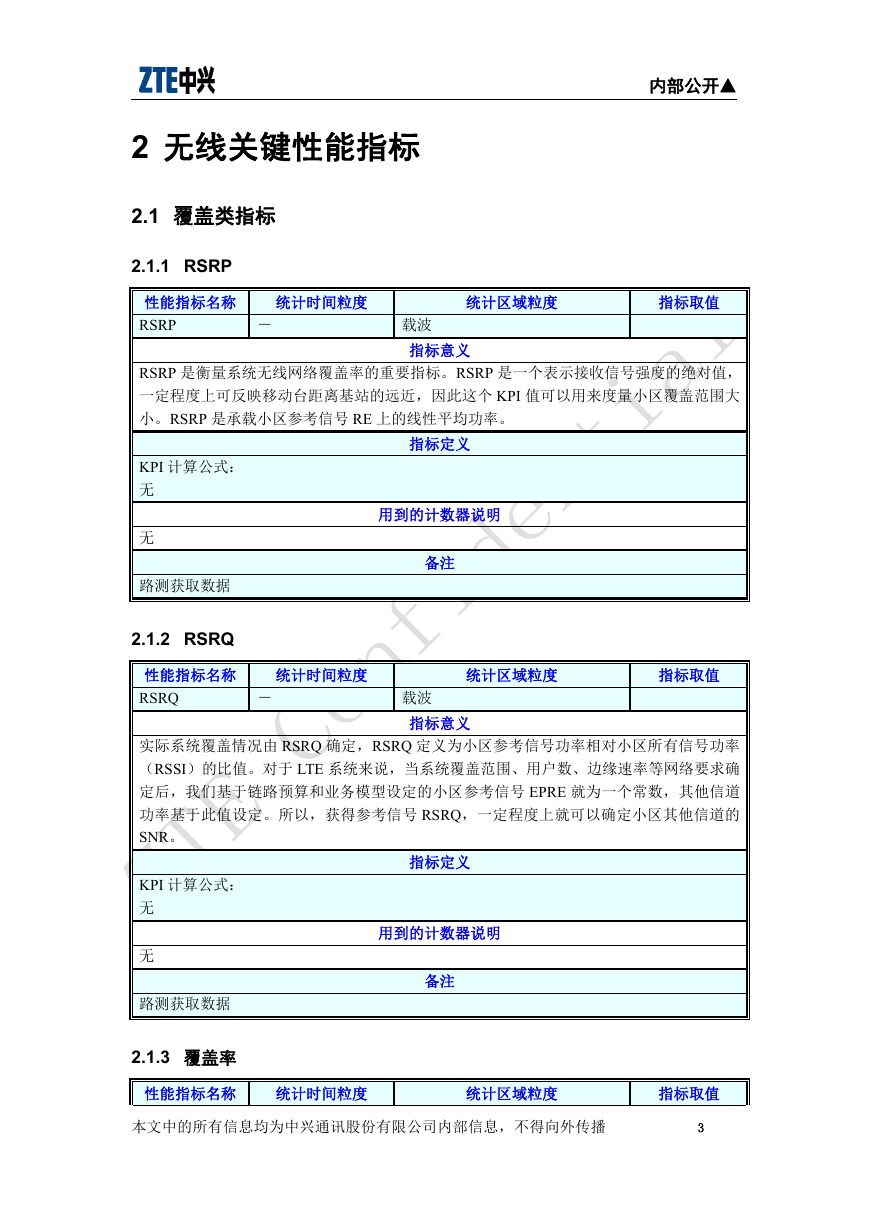

    内部公开▲ 2 无线关键性能指标 2.1 覆盖类指标 2.1.1 RSRP 性能指标名称 RSRP － 统计时间粒度 统计区域粒度 指标取值 载波 指标意义 RSRP 是衡量系统无线网络覆盖率的重要指标。RSRP 是一个表示接收信号强度的绝对值， 一定程度上可反映移动台距离基站的远近，因此这个 KPI 值可以用来度量小区覆盖范围大 小。RSRP 是承载小区参考信号 RE 上的线性平均功率。 KPI 计算公式： 无 无 路测获取数据 2.1.2 RSRQ 性能指标名称 RSRQ － 指标定义 用到的计数器说明 备注 统计时间粒度 统计区域粒度 指标取值 载波 指标意义 实际系统覆盖情况由 RSRQ 确定，RSRQ 定义为小区参考信号功率相对小区所有信号功率 （RSSI）的比值。对于 LTE 系统来说，当系统覆盖范围、用户数、边缘速率等网络要求确 定后，我们基于链路预算和业务模型设定的小区参考信号 EPRE 就为一个常数，其他信道 功率基于此值设定。所以，获得参考信号 RSRQ，一定程度上就可以确定小区其他信道的 SNR。 指标定义 用到的计数器说明 备注 KPI 计算公式： 无 无 路测获取数据 2.1.3 覆盖率 性能指标名称 统计时间粒度 统计区域粒度 指标取值 本文中的所有信息均为中兴通讯股份有限公司内部信息，不得向外传播 3

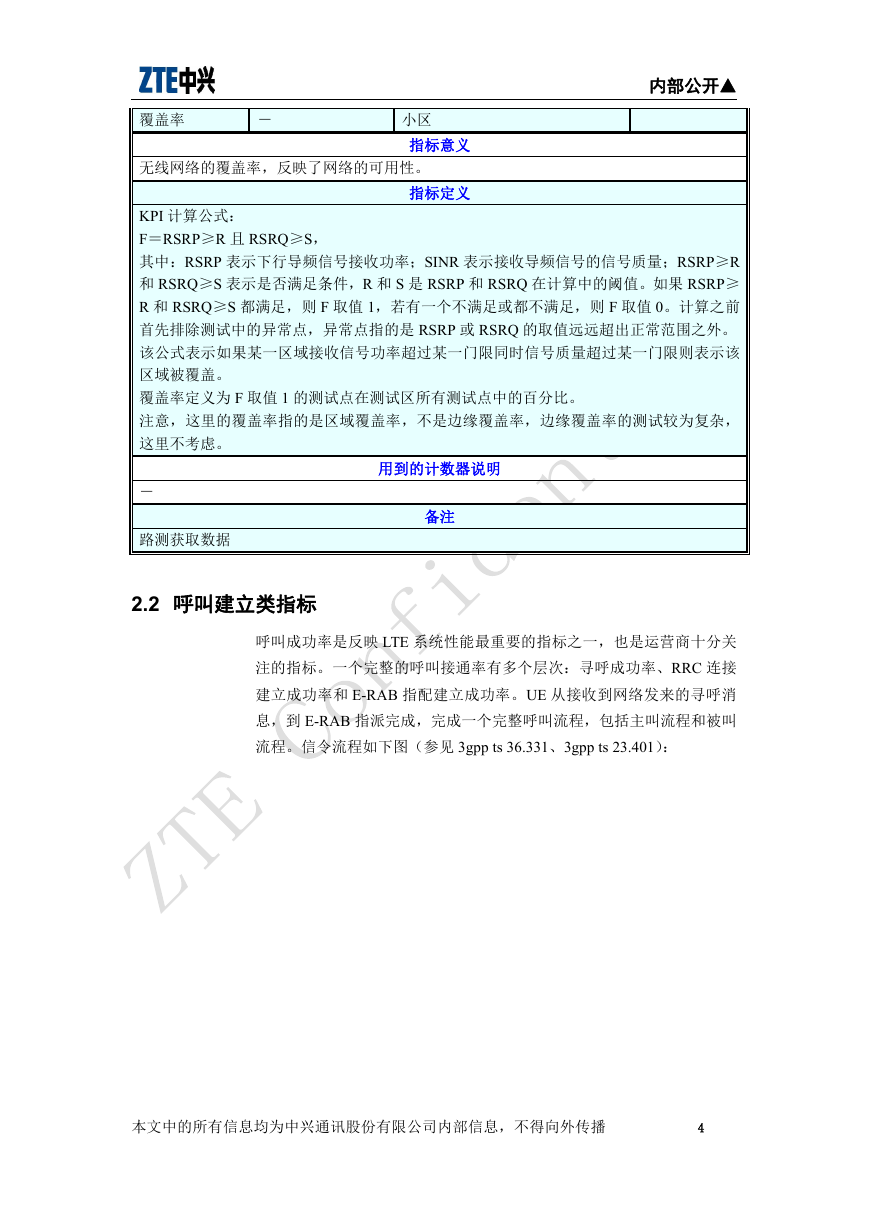

    覆盖率 － 小区 指标意义 内部公开▲ 无线网络的覆盖率，反映了网络的可用性。 指标定义 KPI 计算公式： F＝RSRP≥R 且 RSRQ≥S， 其中：RSRP 表示下行导频信号接收功率；SINR 表示接收导频信号的信号质量；RSRP≥R 和 RSRQ≥S 表示是否满足条件，R 和 S 是 RSRP 和 RSRQ 在计算中的阈值。如果 RSRP≥ R 和 RSRQ≥S 都满足，则 F 取值 1，若有一个不满足或都不满足，则 F 取值 0。计算之前 首先排除测试中的异常点，异常点指的是 RSRP 或 RSRQ 的取值远远超出正常范围之外。 该公式表示如果某一区域接收信号功率超过某一门限同时信号质量超过某一门限则表示该 区域被覆盖。 覆盖率定义为 F 取值 1 的测试点在测试区所有测试点中的百分比。 注意，这里的覆盖率指的是区域覆盖率，不是边缘覆盖率，边缘覆盖率的测试较为复杂， 这里不考虑。 用到的计数器说明 备注 － 路测获取数据 2.2 呼叫建立类指标 呼叫成功率是反映 LTE 系统性能最重要的指标之一，也是运营商十分关 注的指标。一个完整的呼叫接通率有多个层次：寻呼成功率、RRC 连接 建立成功率和 E-RAB 指配建立成功率。UE 从接收到网络发来的寻呼消 息，到 E-RAB 指派完成，完成一个完整呼叫流程，包括主叫流程和被叫 流程。信令流程如下图（参见 3gpp ts 36.331、3gpp ts 23.401）： 本文中的所有信息均为中兴通讯股份有限公司内部信息，不得向外传播 4
