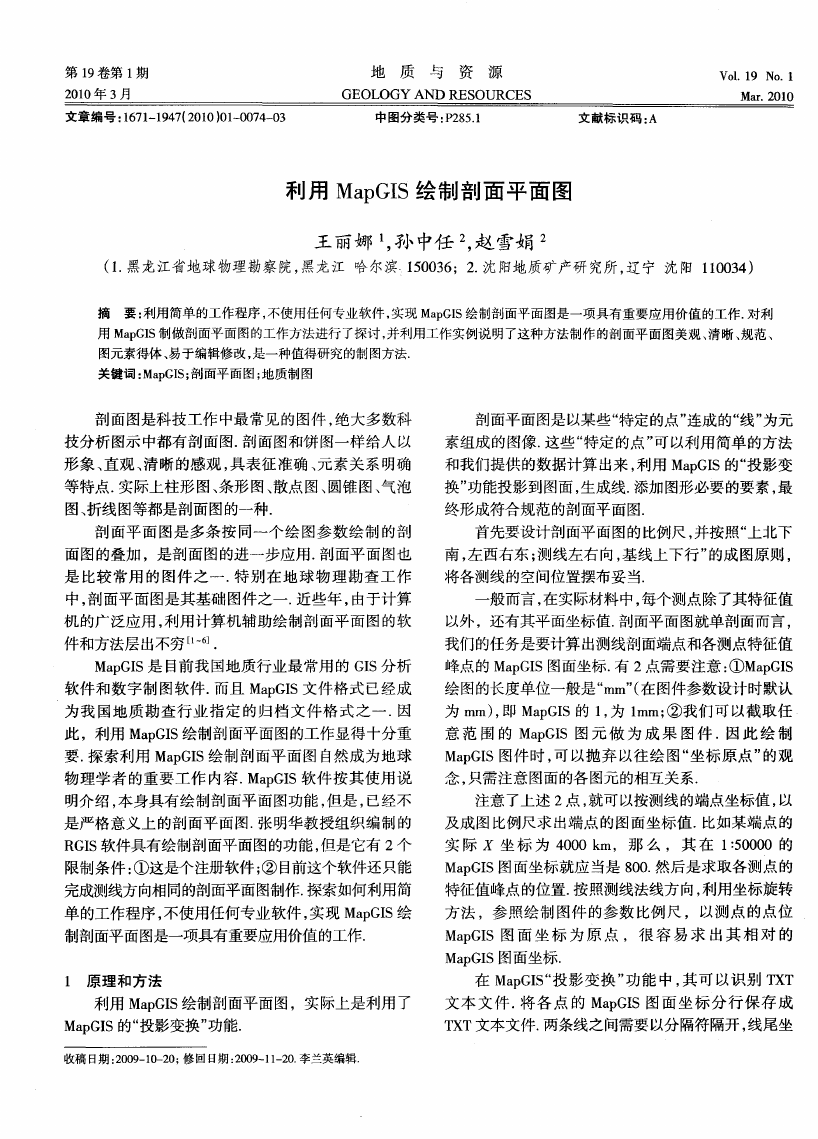

第 19卷第 1期 2010年 3月 地 质 与 资 源 GE0LOGY AND RE SOURCES VoI．19 No．1 Mar．2010 文章 编 号 ：1671—1947(2010)叭 一0074—03 中 图分 类 号 ：P285．1 文 献 标 识 码 ：A 利用 MapGIS绘制 剖面 平 面 图 王 丽娜 ，孙 中任 ，赵 雪娟 (1．黑龙 江省地 球 物理 勘察 院 ，黑龙江 哈 尔滨 150036；2．沈 阳地 质矿 产研 究所 ，辽 宁 沈 阳 110034) 摘 要 ：利用简单 的工作程序 ，不使用任何专业软件 ，实现 MapGIS绘制剖面平面图是一项具有重要应用价值的工作．对 利 用 MapGIS制做剖面平 面图的工作方法进行 了探讨 ，并利用工作实例说明 了这种方 法制作 的剖面平面图美 观 、清 晰、规范 、 图元素得体 、易于编辑修改 ，是一种值得研究 的制图方法 ． 关键词 ：MapGIS；剖面平 面图；地质制 图 剖 面 图是科 技 工作 中最 常见 的 图件 ，绝大 多 数科 剖面 平面 图是 以某 些 “特 定 的点”连成 的 “线 ”为元 技 分析 图示 中都有 剖 面 图．剖 面 图和饼 图一 样 给人 以 素组 成 的 图像 ．这些 “特 定 的点 ”可 以利 用 简单 的方 法 形 象 、直 观 、清晰 的 感 观 ，具 表 征 准确 、元 素关 系 明确 和我 们提 供 的数据 计算 出来 ，利用 MapGIS的“投 影变 等 特点 ．实 际上 柱形 图 、条 形 图 、散 点 图 、圆锥 图 、气 泡 换 ”功能投影 到 图面 ，生成 线 ．添加 图形必要 的要 素 ，最 图、折线图等都是剖面图的一种． 终形成 符合 规范 的剖面平 面 图． 剖 面 平 面 图是 多 条 按 同一个 绘 图参 数 绘 制 的剖 首先要设 计 剖面平 面 图的 比例 尺 ，并按 照 “上 北下 面图 的叠 加 ，是剖 面 图 的进一 步应 用 ．剖 面平 面 图也 南 ，左西 右 东 ；测 线 左右 向 ，基 线 上 下行 ”的成 图原 则 ， 是 比较 常用 的 图件 之 一 ．特 别 在 地 球 物 理 勘 查 工 作 将各测 线 的空 间位置摆 布妥 当． 中 ，剖 面平 面 图是 其基 础 图件 之一 ．近 些年 ，由于计 算 一 般 而言 ，在 实 际材 料 中 ，每个 测点 除了其 特征值 机 的广 泛应 用 ，利用 计算 机 辅 助绘 制剖 面平 面 图的软 以外 ，还有其 平 面坐标值 ．剖 面平 面图就单 剖面 而言 ， 件 和方法层 出不 穷 _l ]． 我们的任务是要计算出测线剖面端点和各测点特征值 MapGIS是 目前我 国地质 行业 最 常 用 的 GIS分 析 峰点 的 MapGIS图面 坐标．有 2点 需要 注意 ：@MapGIS 软 件 和数 字 制 图 软件 ．而且 MapGIS文 件 格 式 已经 成 绘 图的长度 单位 一般是 “mm”(在 图件 参数 设计 时默认 为 我 国地 质 勘 查 行 业 指 定 的归 档 文 件 格 式 之 一 ．因 为 mm)，即 MapGIS的 1，为 lmm；②我们可以截取任 此 ，利用 MapGIS绘 制剖 面平 面 图的工作 显得 十分重 意 范 围 的 MapGIS图 元 做 为 成 果 图 件 ．因 此 绘 制 要 ．探 索 利 用 MapGIS绘 制剖 面 平 面 图 自然 成 为地 球 MapGIS图件 时 ，可 以 抛 弃 以往 绘 图 “坐 标 原 点 ”的 观 物 理 学 者 的 重要 工 作 内容 ．MapGIS软件 按 其 使 用 说 念 ，只需 注意 图面 的各 图元 的相互关 系． 明介 绍 ，本 身具 有绘 制 剖 面平 面 图功能 ，但 是 ，已经 不 注意 了上述 2点 ，就 可 以按 测线 的端点 坐标值 ，以 是严 格 意义 上 的剖 面平 面 图 ．张 明华教 授组 织 编 制 的 及成 图 比例 尺求 出端点 的图面 坐标 值 ．比如 某端 点 的 RGIS软件 具有 绘制 剖面平 面 图的功能 ，但是 它有 2个 限制条件 ：①这是个注册软件 ；② 目前这个软件还只能 实 际 坐 标 为 4000 km， 那 么 ， 其 在 1：50000的 MapGIS图面坐 标 就应 当是 800．然 后是 求 取各测 点 的 完成测线方 向相 同的剖 面平面 图制作 ．探 索如何 利用简 特征值 峰 点 的位 置．按 照测线 法线 方 向 ，利 用坐 标旋 转 单的工作程序 ，不使用任何专业软件 ，实现 MapGIS绘 方 法 ，参 照绘 制 图件 的 参 数 比例 尺 ，以测 点 的 点位 制剖 面平面 图是一 项具有重 要应用价值 的工作 ． MapGIS图 面 坐 标 为 原 点 ， 很 容 易 求 出 其 相 对 的 1 原理和 方 法 在 MapGIS“投 影 变 换 ”功 能 中 ，其 可 以识 别 TAT 利用 MapGIS绘制 剖面 平面 图 ，实 际上是 利用 了 文 本 文 件 ．将 各 点 的 MapGIS图 面 坐 标 分 行 保 存 成 MapGIS的“投影 变换 ”功能 ． TXT文本 文件 ．两 条线 之间需 要 以分 隔符 隔开 ，线尾 坐 MapGIS图面坐标 ． 收稿 日期 ：2009—10—20；修回 13期 ：2009～11-20．李兰英编辑 

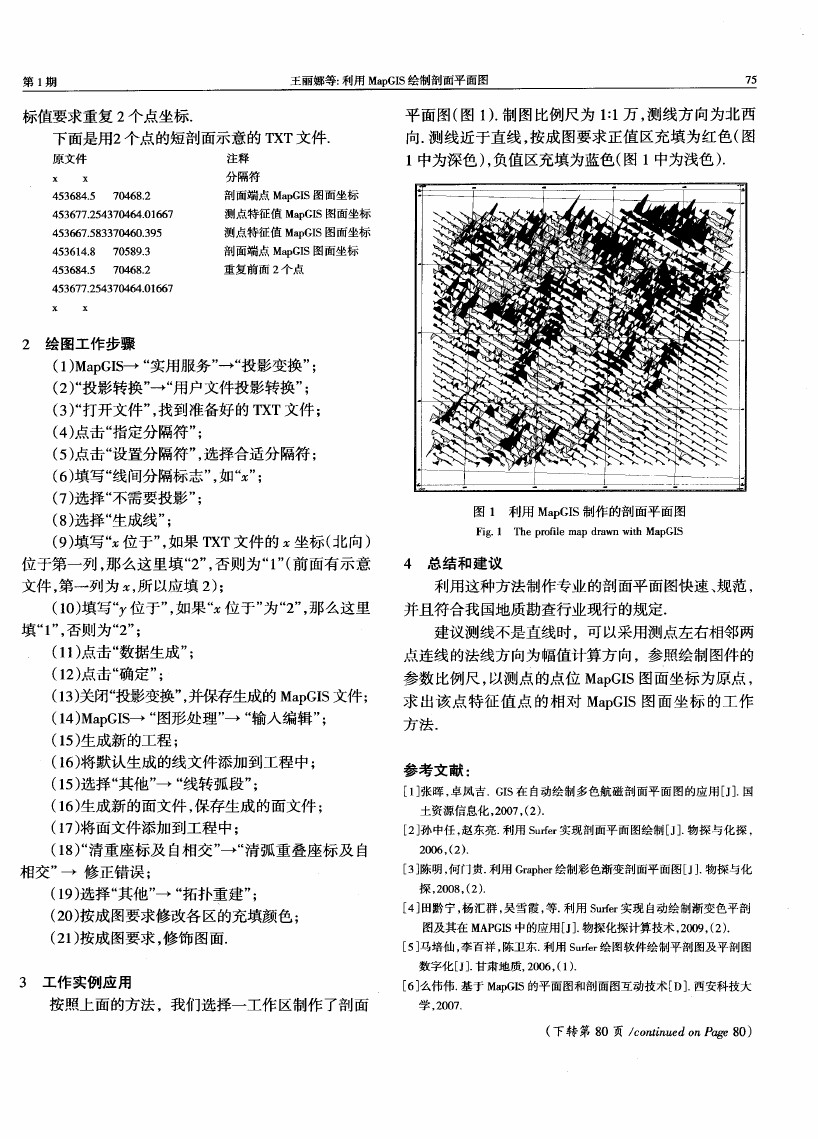

第 1期 王丽娜等：利用 MapGIS绘 制剖 面平面 图 75 标 值要 求重复 2个 点坐标 ． 平 面 图 (图 1)．制 图 比例尺 为 1：1万 ，测线 方 向为北 西 下 面是用 2个 点 的短剖 面示 意 的 TXT文件 ． 向．测 线近 于直 线 ，按 成 图要 求 正值 区充 填为 红 色 (图 原 文 件 X X 注释 分隔符 453684．5 70468．2 剖 面端 点 MapGIS图面 坐 标 453677-25437O464．O1667 测点特征值 MapGIS图面坐标 453667．58337O46O．395 测点特征值 MapGIS图面坐标 剖 面端点 MapGIS图面坐标 重 复前面 2个点 453614．8 70589．3 453684．5 7O468-2 453677．25437O464．O1667 X X 2 绘 图工作步 骤 (1)MapGIS---~“实 用服务 ” “投影 变换 ”； (2)“投影转 换 ”一 “用 户文件 投影转 换 ”； (3)“打开 文件 ”，找到 准备好 的 TXT文件 ； (4)点 击 “指 定分 隔符 ”； (5)点 击“设 置分 隔符 ”，选择 合适分 隔符 ； (6)填 写“线 问分 隔标 志”，如 “ ”； (7)选择 “不需 要投 影 ”； (8)选择 “生成 线 ”； (9)填 写“ 位 于 ”，如 果 TXT文 件 的 坐标 (北 向 ) 1中为深 色 )，负值 区充 填为 蓝色 (图 1中为 浅色 )． 图 1 利用 MapGIS制作 的剖面平面图 Fig．1 The profile map drawn with MapGIS 位 于第一 列 ，那 么这 里填 “2”，否 则 为 “1”(前 面有 示 意 4 总结 和建 议 文件 ，第一列 为 ，所 以应 填 2)； 利用 这种 方法 制作 专业 的剖 面平 面 图快 速 、规 范 ， (1o)填写 “Y位 于 ”，如果 “ 位 于 ”为 “2”，那 么这 里 并且 符合 我 国地质勘 查行 业现 行 的规定 ． 填“1”，否则 为“2”； (11)点击 “数据 生成 ”； (12)点击 “确定 ”； (13)关 闭“投影 变换 ”，并保 存生成 的 MapGIS文件 ； (14)MapGIS--*“图形处 理 ” “输人 编辑 ”； (15)生成新 的工 程 ； (16)将 默认 生成 的线文 件 添加到 工程 中 ； (15)选 择 “其 他 ”一 “线转 弧段 ”； 建议 测线 不是直 线 时 ，可 以采 用测 点左 右相邻 两 点连 线 的法 线 方 向为 幅值 计算 方 向 ，参 照绘制 图件 的 参 数 比例 尺 ，以测 点 的点 位 MapGIS图 面坐标 为 原点 ， 求 出 该 点 特 征 值 点 的相 对 MapGIS图 面 坐 标 的工 作 方 法 ． 参 考 文献 ： [1]张 晖 ，卓凤吉 ．GIS在 自动绘 制多色航 磁剖 面平 面 图的应 用[J]．国 (16)生 成新 的面 文件 ，保 存生 成 的面文件 ； 土资源信息化 ，2007，(2)． (17)将 面文件 添加 到工程 中 ； [2]孙 中任 ，赵东亮 ．利用 Surfer实现 剖面平 面图绘制[J]．物探 与化探 ， (18)“清重 座 标及 自相 交 ”一 “清 弧重 叠 座 标及 自 2006，(2)． 相交 ”一 修正错 误 ； [3]陈明 ，何门贵．利用 Grapher绘制彩色渐变剖面平面图[J]．物探与化 (19)选择 “其他 ”一 “拓 扑重建 ”； (20)按成 图要求 修改 各 区的充填 颜 色 ； (21)按成 图要求 ，修饰 图面． 3 工作 实例应 用 探 ，2008，(2)． [4]田黔 宁 ，杨汇群 ，吴 雪霞 ，等．利 用 Surfer实现 自动绘制渐变 色平 剖 图及其在 MAPGIS中的应用 [J]_物探化探计算技术 ，2009，(2)． [5]马培仙 ，李百祥 ，陈卫东 ．利用 Surfer绘 图软件绘制平 剖图及 平剖图 数 字 化 [J]．甘 肃 地 质 ，2006，(1)． [6]么伟伟．基于 MapGIS的平 面图和剖面图互动技术[D]．西安科技 大 按照上 面的方法 ，我们 选择 一工 作 区制作 了剖 面 学 ，2007． (下转第 80页 ／continued onPage 80) 
