在点和线之间创建连接线(线路图)
此篇文章主要给大家介绍了如何在点和线要素之间创建一条连接线。即点到距离其最近
的线的距离、方向,并用一条准确的连接线向人们展示。

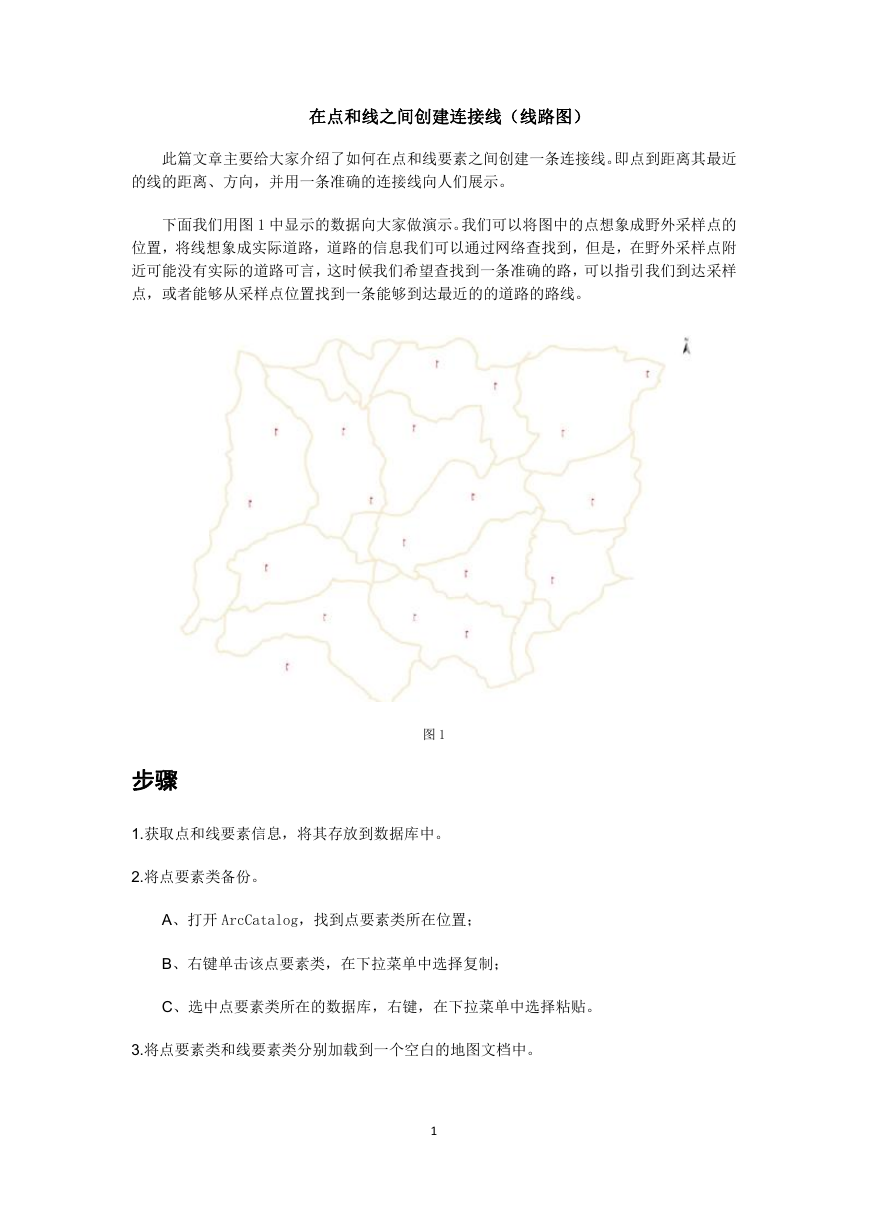

下面我们用图 1 中显示的数据向大家做演示。我们可以将图中的点想象成野外采样点的
位置,将线想象成实际道路,道路的信息我们可以通过网络查找到,但是,在野外采样点附
近可能没有实际的道路可言,这时候我们希望查找到一条准确的路,可以指引我们到达采样
点,或者能够从采样点位置找到一条能够到达最近的的道路的路线。
步骤
图 1
1.获取点和线要素信息,将其存放到数据库中。
2.将点要素类备份。
A、打开 ArcCatalog,找到点要素类所在位置;
B、右键单击该点要素类,在下拉菜单中选择复制;
C、选中点要素类所在的数据库,右键,在下拉菜单中选择粘贴。
3.将点要素类和线要素类分别加载到一个空白的地图文档中。
1
因为后面涉及的数据比较多,为了避免混淆,我们这里分别给加载进来的点数据命名为
sample00,线数据命名为 road00。
4.打开 sample00 的属性表,增加一个属性字段,命名为“ConNum”,字段类型选择短整型
即可,其它均保持默认设置。
5.右键单击该属性字段,打开字段计算器(Field Calculator)。
6.为“ConNum”赋值。
在打开的字段计算器对话框中输入“[FID]” ,运行计算,即让“ConNum”字段获取和
FID 字段一样的属性。
此步骤为后续操作做准备,用于在原始点和落在线上的点之间建立连接线。
7.在线上查找点,使其到最近邻点的距离最近。

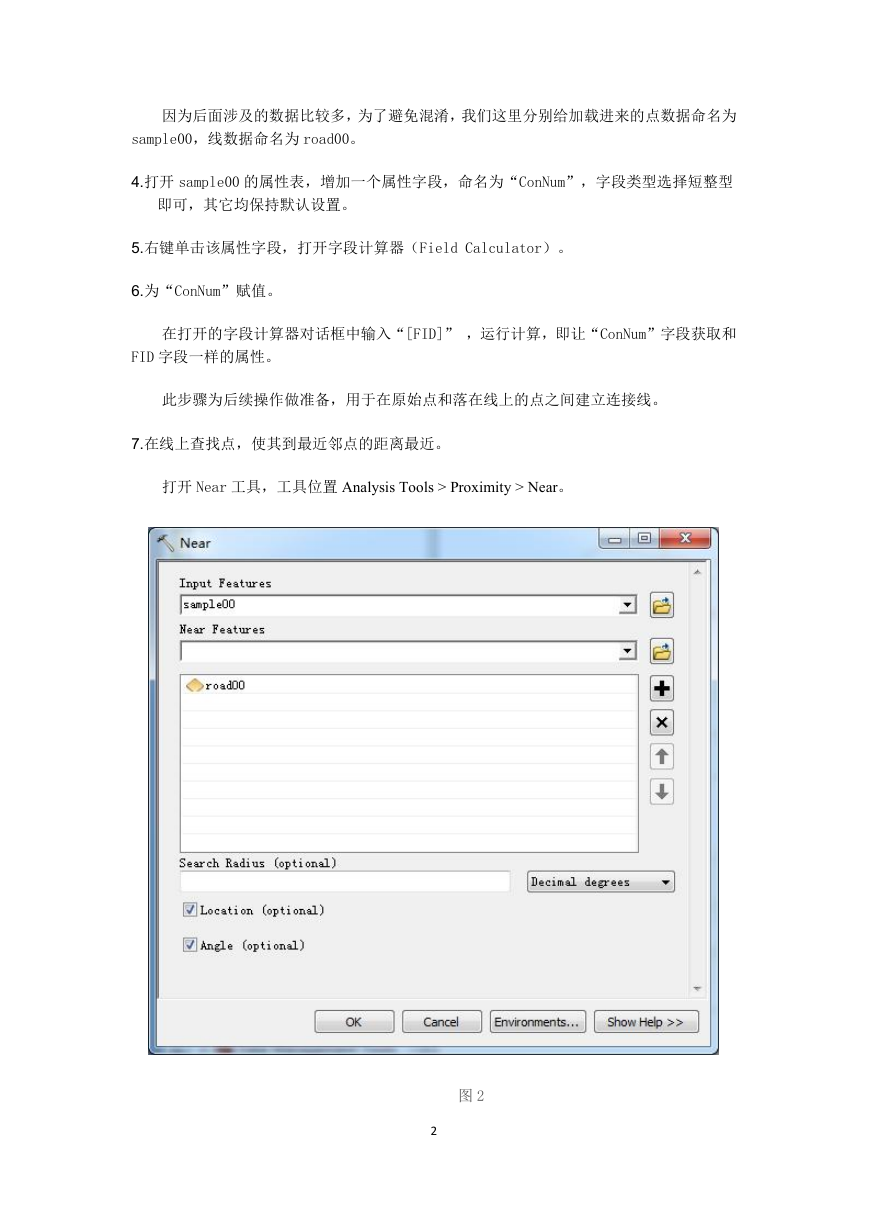

打开 Near 工具,工具位置 Analysis Tools > Proximity > Near。
图 2
2
A、Input Feature 设置为点图层 sample00;
B、Near Feature 设置为先图层 road00;
C、设置搜索半径,根据实际情况确定,这里保持默认;
D、勾选 Location;
E、勾选 Angle;
F、点击 OK,运行 Near 工具。
8.查看 sample00 的属性表
此时你会发现属性表中增加了 5 个属性字段,分别是 Near_FID、Near_Dist、Near_X、
Near_Y、Near_Angle。
9.将 Near 工具找到的点进行显示,形成一个新图层。

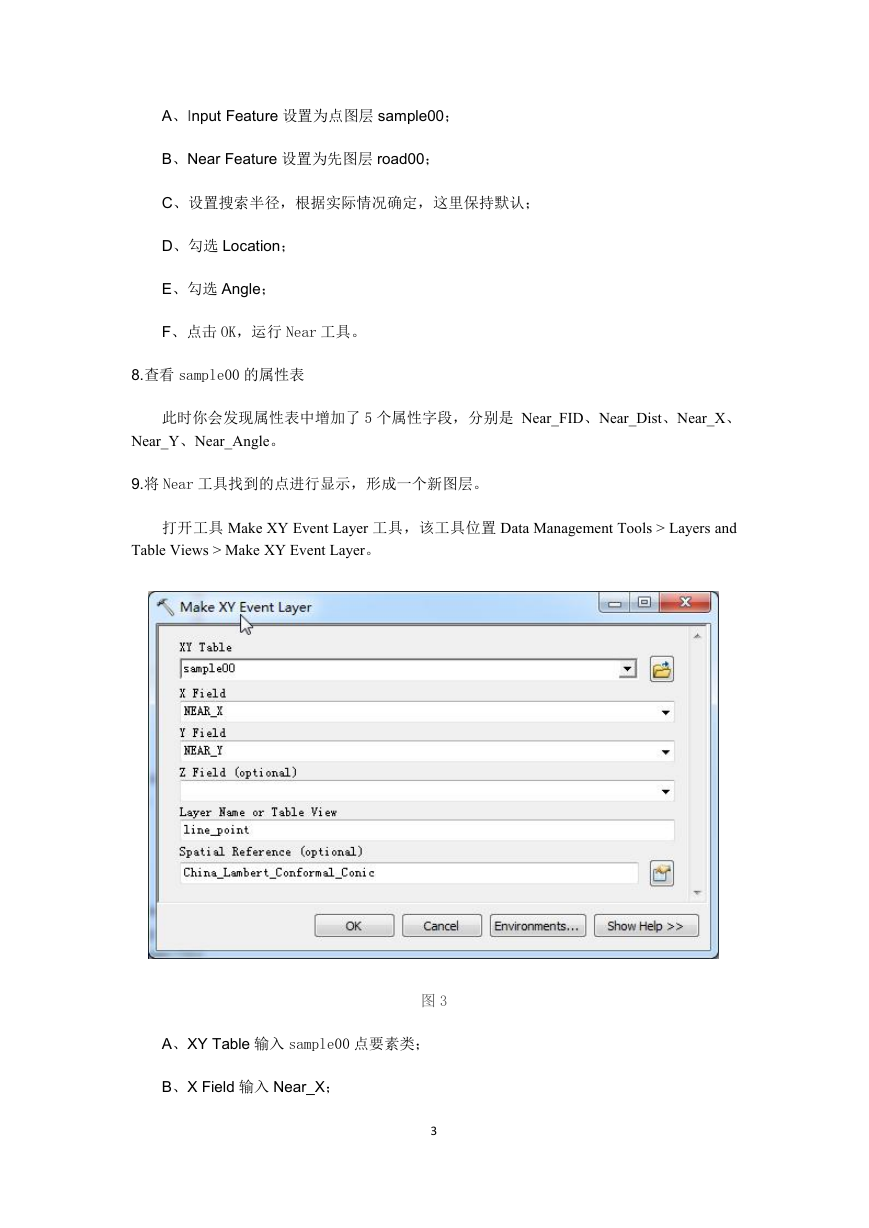

打开工具 Make XY Event Layer 工具,该工具位置 Data Management Tools > Layers and
Table Views > Make XY Event Layer。
图 3
A、XY Table 输入 sample00 点要素类;
B、X Field 输入 Near_X;
3
C、Y Field 输入 Near_Y;
D、Z Field,这里保持默认,不做设置;
E、设置输出数据名字为 line_points;
F、Spatial Reference,空间参考和 sample00 的空间参考保持一致;
G、点击 OK,运行工具。

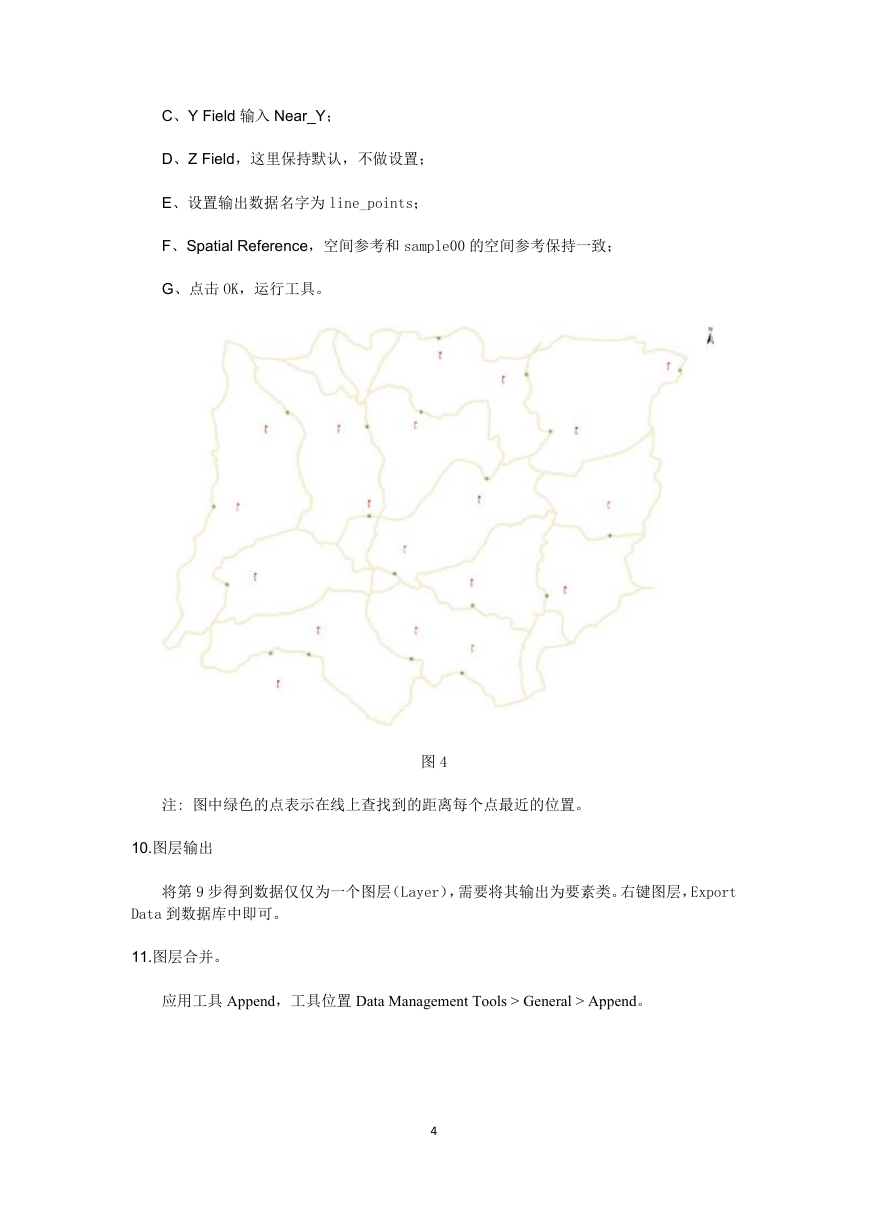

注: 图中绿色的点表示在线上查找到的距离每个点最近的位置。
图 4
10.图层输出
将第 9 步得到数据仅仅为一个图层(Layer),需要将其输出为要素类。右键图层,Export
Data 到数据库中即可。
11.图层合并。

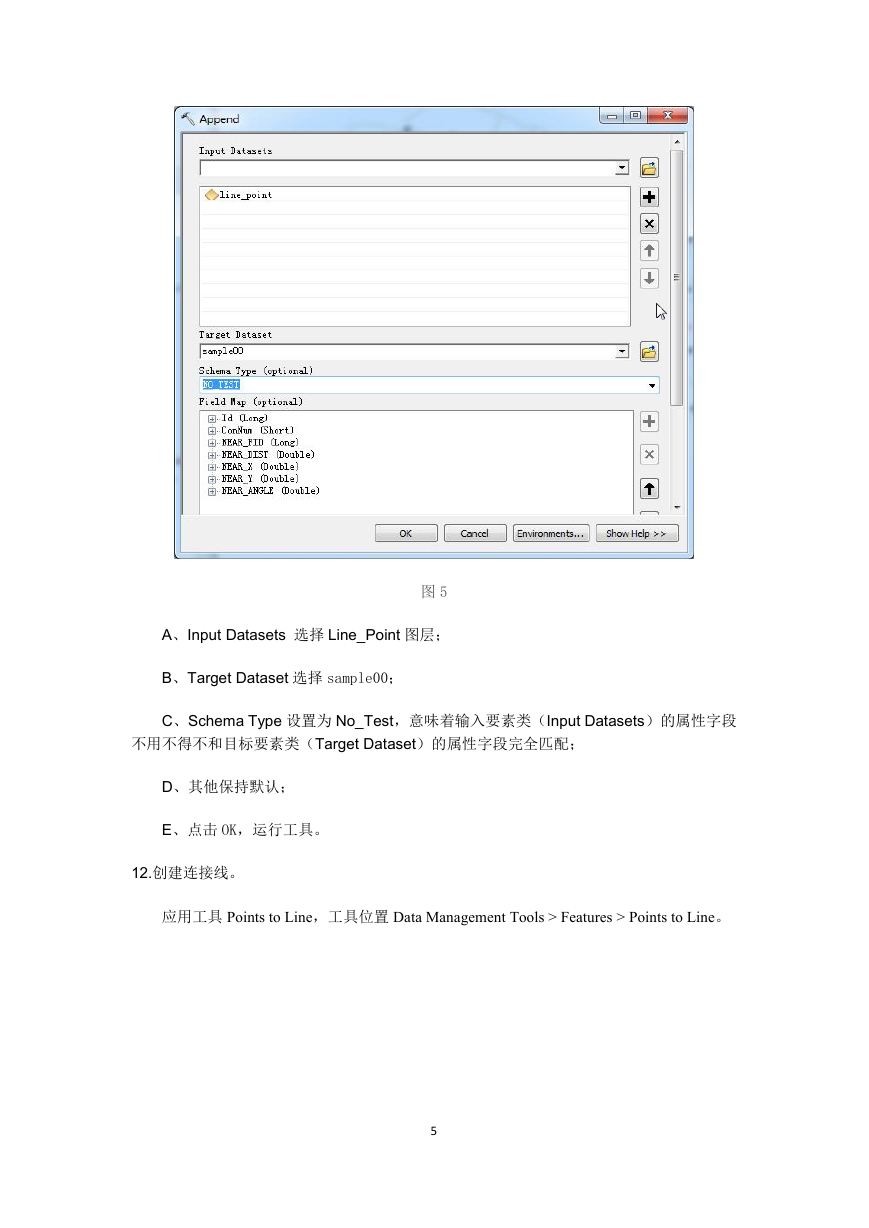

应用工具 Append,工具位置 Data Management Tools > General > Append。
4
图 5
A、Input Datasets 选择 Line_Point 图层;
B、Target Dataset 选择 sample00;
C、Schema Type 设置为 No_Test,意味着输入要素类(Input Datasets)的属性字段
不用不得不和目标要素类(Target Dataset)的属性字段完全匹配;
D、其他保持默认;
E、点击 OK,运行工具。
12.创建连接线。

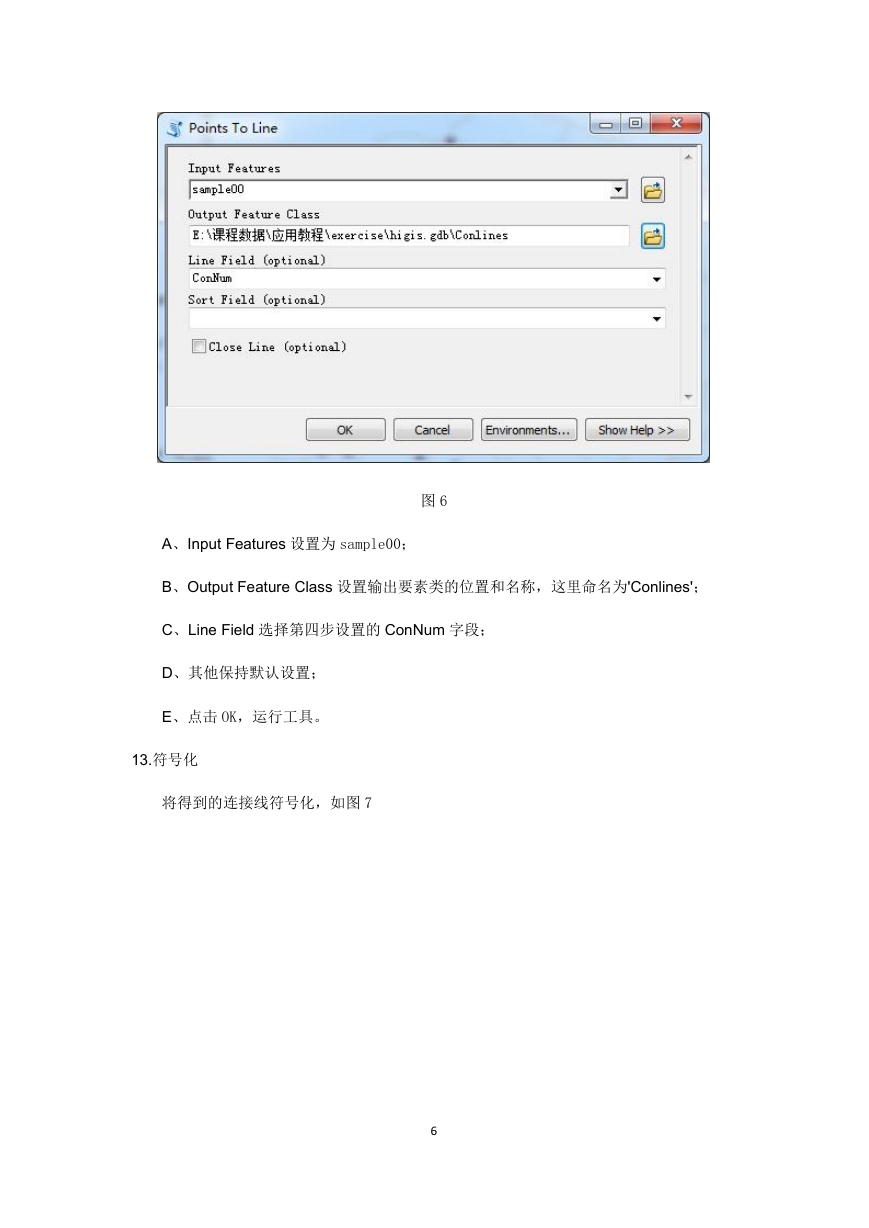

应用工具 Points to Line,工具位置 Data Management Tools > Features > Points to Line。
5
图 6
A、Input Features 设置为 sample00;
B、Output Feature Class 设置输出要素类的位置和名称,这里命名为'Conlines';
C、Line Field 选择第四步设置的 ConNum 字段;
D、其他保持默认设置;
E、点击 OK,运行工具。
13.符号化

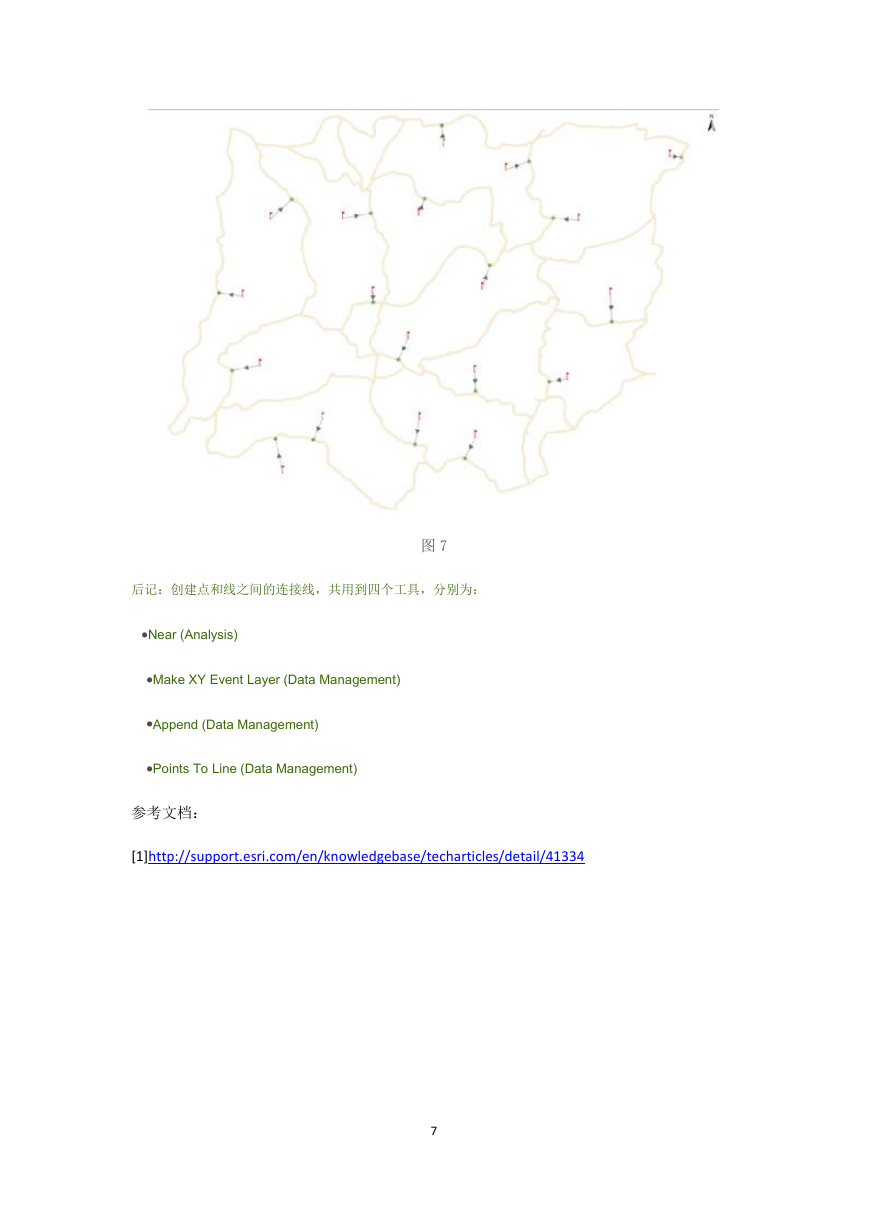

将得到的连接线符号化,如图 7
6
后记:创建点和线之间的连接线,共用到四个工具,分别为:
图 7
Near (Analysis)
Make XY Event Layer (Data Management)
Append (Data Management)
Points To Line (Data Management)
参考文档:
[1]http://support.esri.com/en/knowledgebase/techarticles/detail/41334
