    一、石家庄光大远通远程抄表系统结构
    二、通信方式
    一、石家庄光大远通远程抄表系统结构 远程集中抄表系统由四级网络组成，从下至上分别是读数转换层、中继/供电 层、数据集中层和管理层(见图 1)。 图 1 ***直读式集抄系统结构框图 读数转换层 读数转换层的作用是把各种计量表上计数器的显示值转换成与其对应的读 数，并传送给上层设备。该层的主要设备是各种直读式远传计量表。 中继/供电层 中继/供电层的作用有两个：一是向下属的直读式表计提供可控的工作电源； 二是对通信线路上的信息进行中继。该层的主要设备是中继器(RTU)。 数据集中层 数据集中层的作用是定时读取和储存下属各表计的数据及传递实时操作命 令。该层的主要设备是集中器(TCU)。 管理层
    管理层的作用是对整个系统所采集的数据进行处理、储存，并提供查询、打 印等功能。该层的主要设备是电脑、打印机等。通过管理层还可以将***系统的 数据提供给其它管理系统使用。 光大远通直读式集抄系统的工作原理如下： 投入运行后，系统进入“待命”状态，此时只有集中器和中继器处于工作状 态，可以随时接收来自管理中心的命令。如果集中器接收到来自上层的操作命令， 或者集中器内预设的定时抄表时间到，系统即进入“工作”状态，此时中继器先 接通各直读表的电源，然后就可根据操作命令执行各项操作了。如果连续 15 分 钟(此时间可设置)内没有新的操作，则系统自动返回“待命”状态。 在日常情况下，管理层电脑不干预系统的运行，由集中器根据预先设定的时 间和次数对其下属表计进行抄表，并对所抄数据按一定格式存储在具有掉电保护 功能的存储器中。集中器对下属表计的定时抄表次数至少每天 1 次。 根据需要，管理层电脑可随时读取集中器中所储存的数据；也可以通过集中 器实时地对任一表计进行操作(如读取抄表数据、执行通断控制、设置相关参数 等等)。管理层电脑对所读取的数据作进一步处理后，向用户提供查询服务及输 出各种报表。 二、通信方式 光大远通直读式集抄系统在组成结构上类似于集散式控制系统，其数据通信 由上中下三个层次组成(见图 2)。上层通信是指集中器与主站电脑之间的通信， 中层通信是指集中器与其下属中继器之间的通信，下层通信是中继器与其下属直 读表之间的通信。这三层通信在物理结构上相互独立，对通信方式、传输介质、 传输速率的要求各不相同，下面分别予以介绍。
    图 2 ***直读式集抄通信层次 （一）、上层通信 如前所述，上层通信是指集中器与主站电脑之间的通信。该层通信的主要特 点是数据量较大，传输距离可能很远。如图 3 所示，在实际工程项目中，上层通 信经常采用的方式有 RS232、电话网、GPRS、RS485、局域网等。 1、RS232 串行通信方式 如图 3(a)所示，这是最简单也是最常用的方式，用一根 RS232 串行电缆将集 中器的 RS232 口与电脑的 RS232 口连接起来即可。这种方式适用于集中器与主 站电脑距离很近的场合，该距离应当小于 15 米。这种通信方式的传输速率较高， 误码率很低，可靠性较高。 2、电话拨号通信方式 如图 3(b)所示，当主站电脑与集中器相距较远时，可采用这种方式。主站电 脑和集中器各自通过调制解调器(MODEM)与电话网连接，从理论上讲，只要通 电话的地方，都可采用此方式，因此它的传输距离不受限制。这种通信方式的可

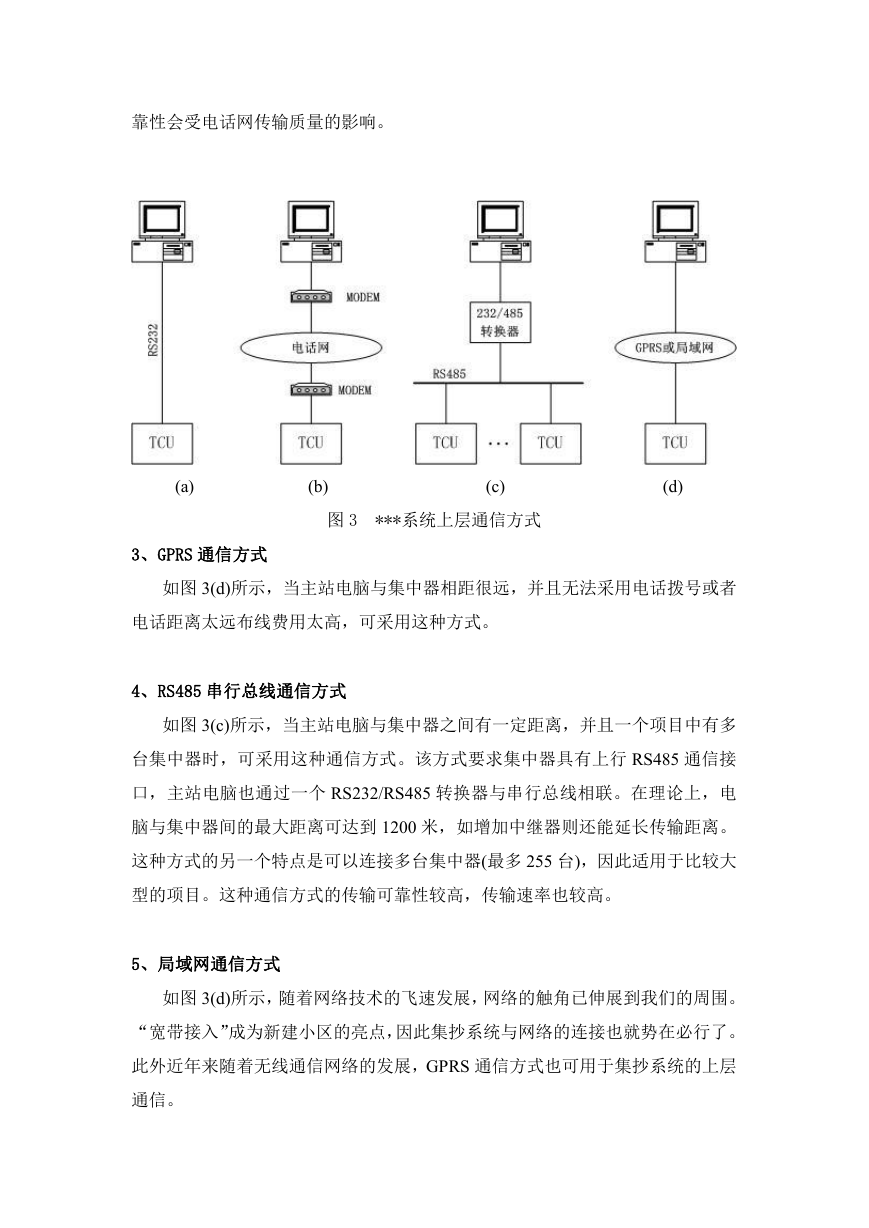

    靠性会受电话网传输质量的影响。 (a) (b) (c) (d) 图 3 ***系统上层通信方式 3、GPRS 通信方式 如图 3(d)所示，当主站电脑与集中器相距很远，并且无法采用电话拨号或者 电话距离太远布线费用太高，可采用这种方式。 4、RS485 串行总线通信方式 如图 3(c)所示，当主站电脑与集中器之间有一定距离，并且一个项目中有多 台集中器时，可采用这种通信方式。该方式要求集中器具有上行 RS485 通信接 口，主站电脑也通过一个 RS232/RS485 转换器与串行总线相联。在理论上，电 脑与集中器间的最大距离可达到 1200 米，如增加中继器则还能延长传输距离。 这种方式的另一个特点是可以连接多台集中器(最多 255 台)，因此适用于比较大 型的项目。这种通信方式的传输可靠性较高，传输速率也较高。 5、局域网通信方式 如图 3(d)所示，随着网络技术的飞速发展，网络的触角已伸展到我们的周围。 “宽带接入”成为新建小区的亮点，因此集抄系统与网络的连接也就势在必行了。 此外近年来随着无线通信网络的发展，GPRS 通信方式也可用于集抄系统的上层 通信。

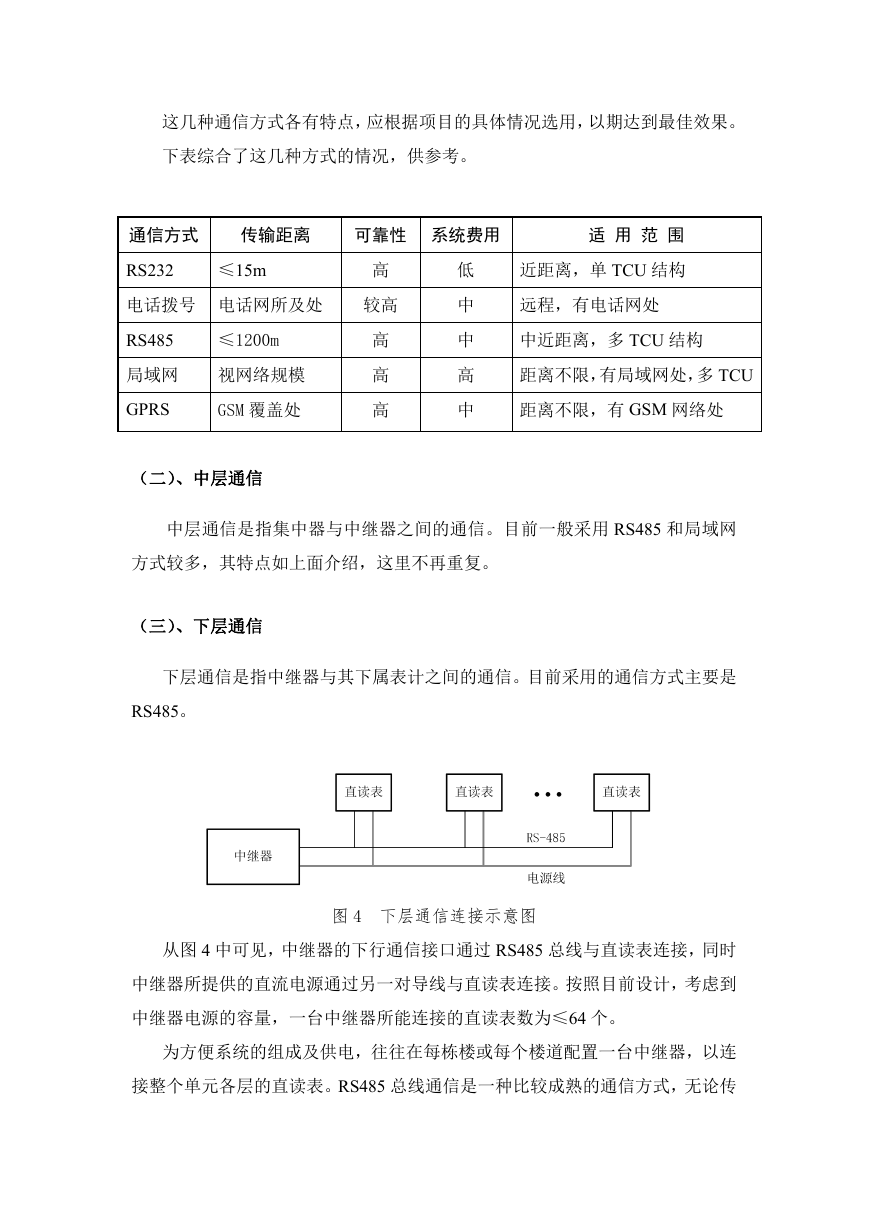

    这几种通信方式各有特点，应根据项目的具体情况选用，以期达到最佳效果。 下表综合了这几种方式的情况，供参考。 通信方式 传输距离 可靠性 系统费用 适 用 范 围 RS232 ≤15m 高 电话拨号 电话网所及处 较高 RS485 ≤1200m 局域网 视网络规模 GPRS GSM 覆盖处 高 高 高 低 中 中 高 中 近距离，单 TCU 结构 远程，有电话网处 中近距离，多 TCU 结构 距离不限，有局域网处，多 TCU 距离不限，有 GSM 网络处 （二）、中层通信 中层通信是指集中器与中继器之间的通信。目前一般采用 RS485 和局域网 方式较多，其特点如上面介绍，这里不再重复。 （三）、下层通信 下层通信是指中继器与其下属表计之间的通信。目前采用的通信方式主要是 RS485。 图 4 下层通信连接示意图 从图 4 中可见，中继器的下行通信接口通过 RS485 总线与直读表连接，同时 中继器所提供的直流电源通过另一对导线与直读表连接。按照目前设计，考虑到 中继器电源的容量，一台中继器所能连接的直读表数为≤64 个。 为方便系统的组成及供电，往往在每栋楼或每个楼道配置一台中继器，以连 接整个单元各层的直读表。RS485 总线通信是一种比较成熟的通信方式，无论传
    输速率还是可靠性都很高。
