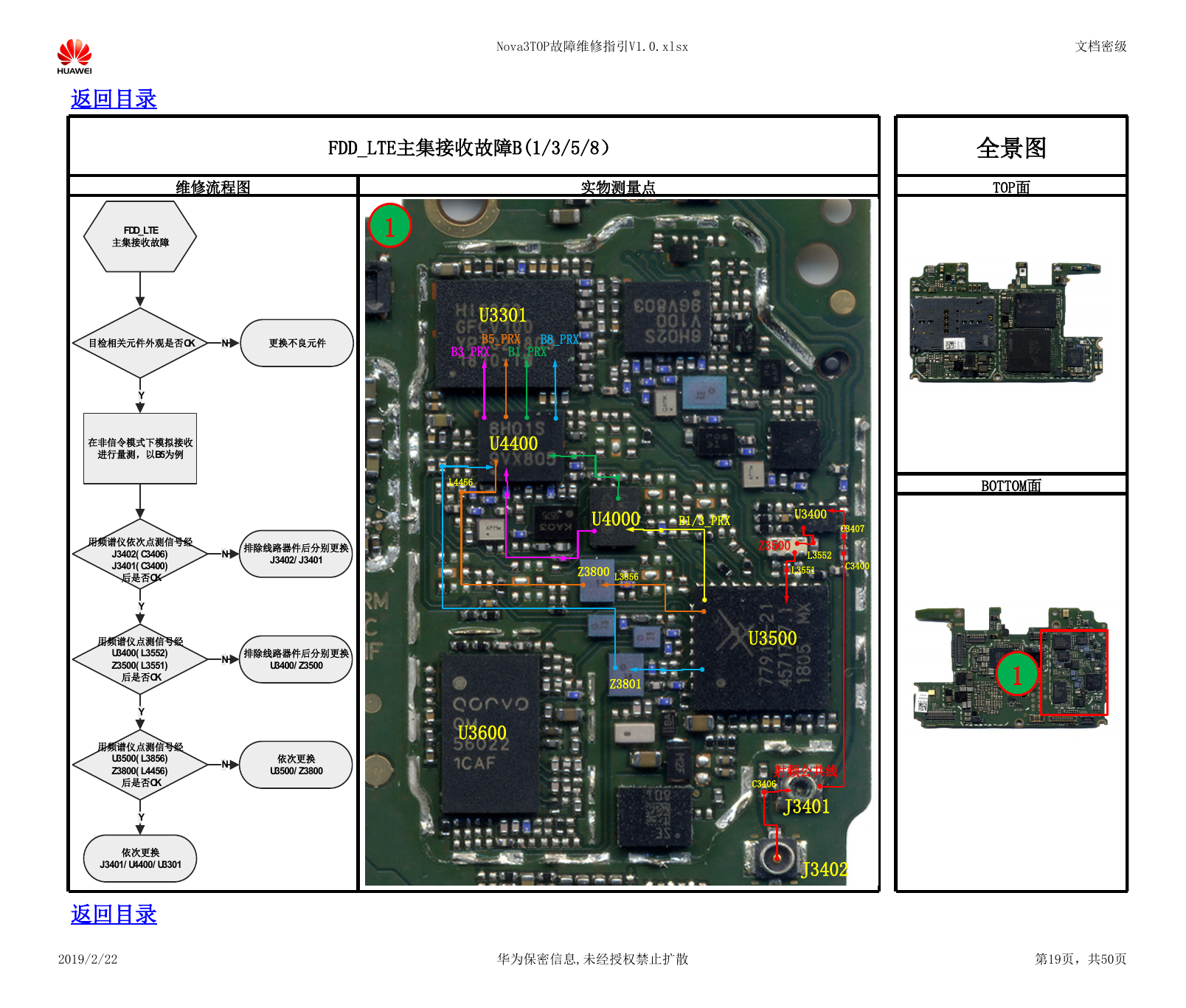

Nova3TOP故障维修指引V1.0.xlsx 文档密级 返回目录 FDD_LTE主集接收故障B(1/3/5/8） 维修流程图 实物测量点 全景图 TOP面 1 U3301 B5_PRX B8_PRX B3_PRX B1_PRX U4400 L4456 U3600 U4000 B1/3_PRX Z3800 L3856 Z3801 Z3500 U3400 C3407 L3552 L3551 C3400 U3500 射频公共线 C3406 J3401 J3402 BOTTOM面 1 返回目录 2019/2/22 华为保密信息,未经授权禁止扩散 第19页，共50页 FDD_LTE主集接收故障目检相关元件外观是否OK更换不良元件N在非信令模式下模拟接收进行量测，以B5为例用频谱仪依次点测信号经J3402(C3406)J3401(C3400)后是否OKYY排除线路器件后分别更换J3402/J3401N用频谱仪点测信号经U3400(L3552)Z3500(L3551)后是否OKY排除线路器件后分别更换U3400/Z3500N用频谱仪点测信号经U3500(L3856)Z3800(L4456)后是否OK依次更换U3500/Z3800N依次更换J3401/U4400/U3301Y
