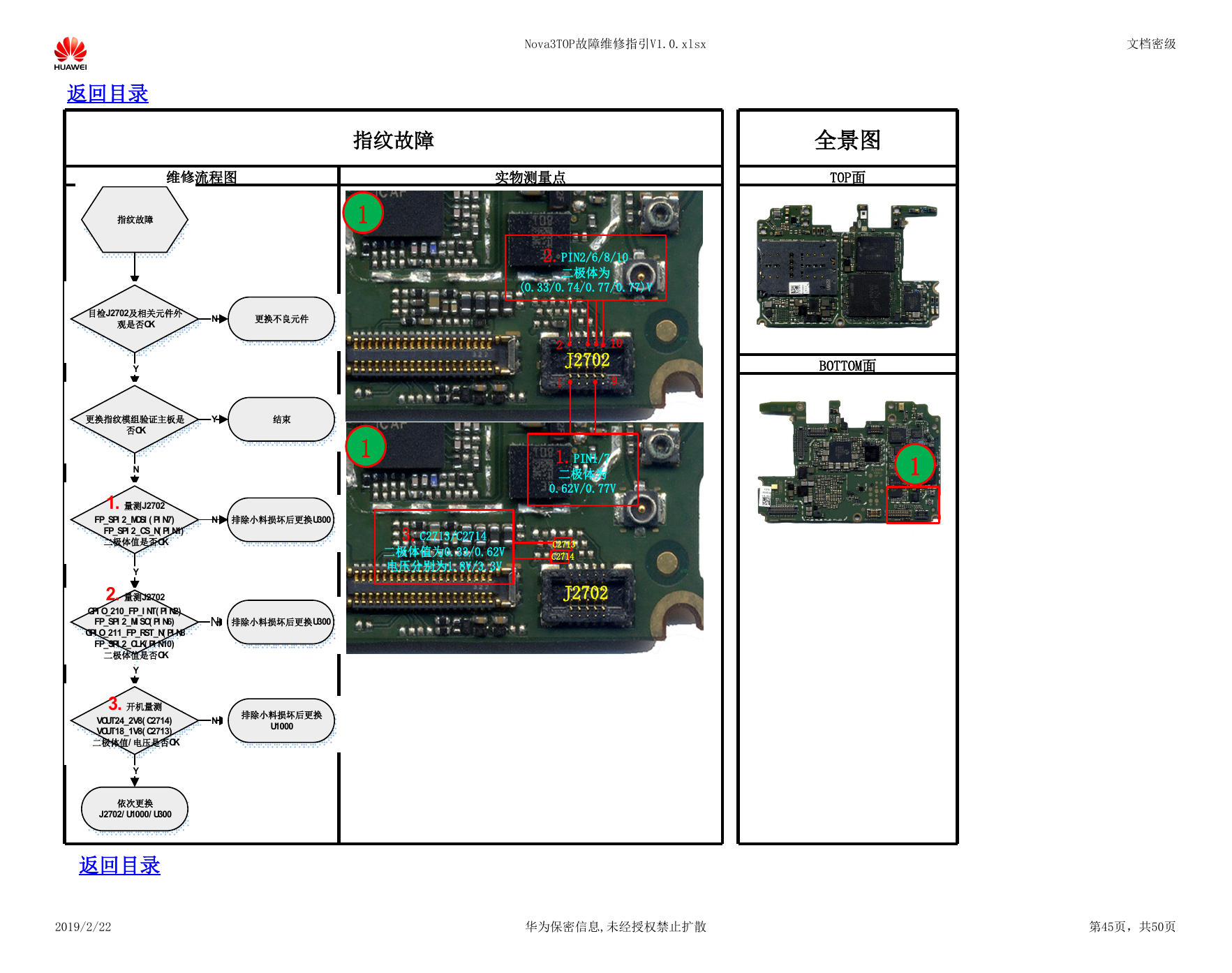

Nova3TOP故障维修指引V1.0.xlsx 文档密级 返回目录 指纹故障 维修流程图 实物测量点 全景图 TOP面 1 1 3.C2713/C2714 二极体值为0.33/0.62V 电压分别为1.8V/3.3V 2.PIN2/6/8/10 二极体为 (0.33/0.74/0.77/0.77)V 10 J2702 9 2 1 1.PIN1/7 二极体为 0.62V/0.77V C2713 C2714 J2702 BOTTOM面 1 返回目录 2019/2/22 华为保密信息,未经授权禁止扩散 第45页，共50页 指纹故障目检J2702及相关元件外观是否OK更换不良元件NY更换指纹模组验证主板是否OK结束YN1.量测J2702FP_SPI2_MOSI(PIN7)FP_SPI2_CS_N(PIN1)二极体值是否OK排除小料损坏后更换U300NYY2.量测J2702GPIO_210_FP_INT(PIN2)FP_SPI2_MISO(PIN6)GPIO_211_FP_RST_N(PIN8FP_SPI2_CLK(PIN10)二极体值是否OK3.开机量测VOUT24_2V8(C2714)VOUT18_1V8(C2713)二极体值/电压是否OK依次更换J2702/U1000/U300N排除小料损坏后更换U1000YN排除小料损坏后更换U300
