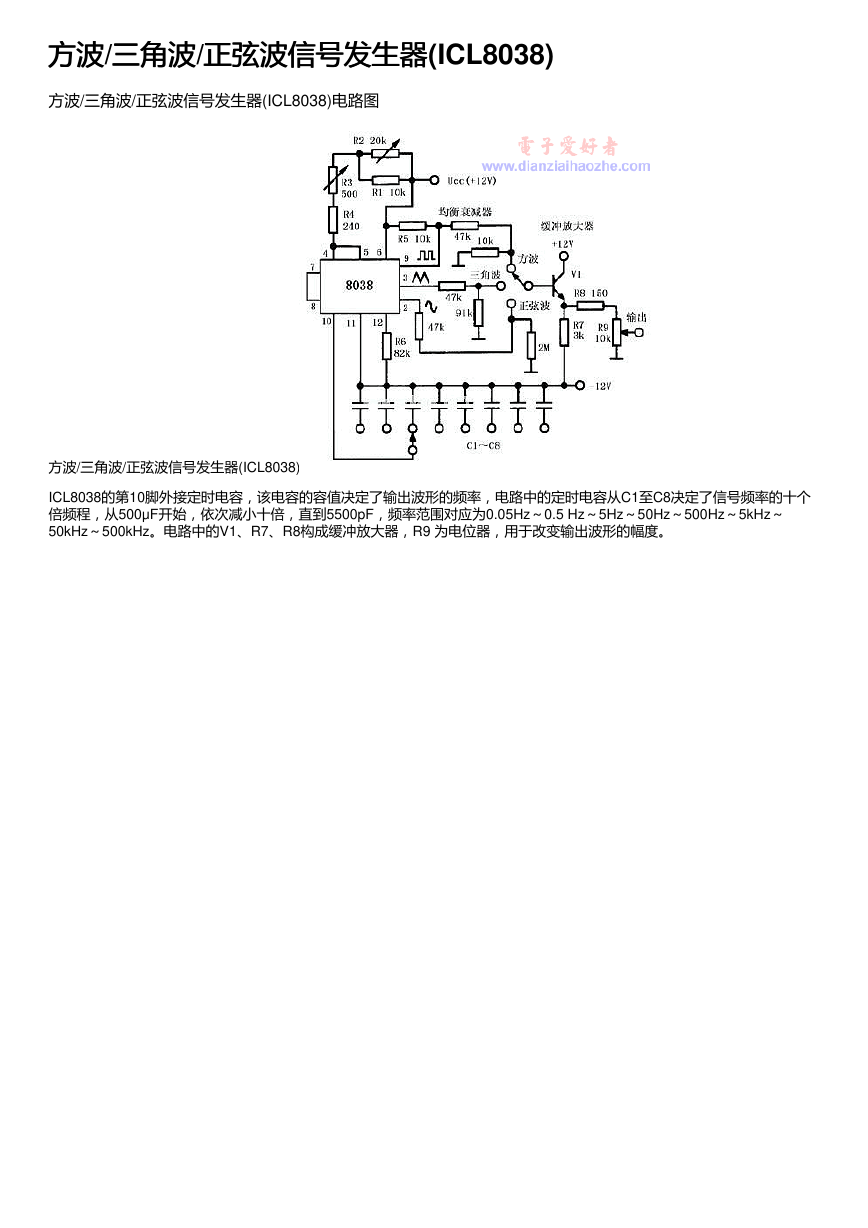

方波/三角波/正弦波信号发生器(ICL8038).pdf

发布时间：2022-05-30 发布人：admin 分类：说明书资料大小：0.06M 资料格式：pdf 举报版权申诉


第1页 / 共1页

下载资料
收藏
0

文本预览

方波方波/三角波三角波/正弦波信号发生器方波/三角波/正弦波信号发生器(ICL8038)电路图正弦波信号发生器(ICL8038) 方波/三角波/正弦波信号发生器(ICL8038) ICL8038的第10脚外接定时电容，该电容的容值决定了输出波形的频率，电路中的定时电容从C1至C8决定了信号频率的十个倍频程，从500μF开始，依次减小十倍，直到5500pF，频率范围对应为0.05Hz～0.5 Hz～5Hz～50Hz～500Hz～5kHz～ 50kHz～500kHz。电路中的V1、R7、R8构成缓冲放大器，R9 为电位器，用于改变输出波形的幅度。
