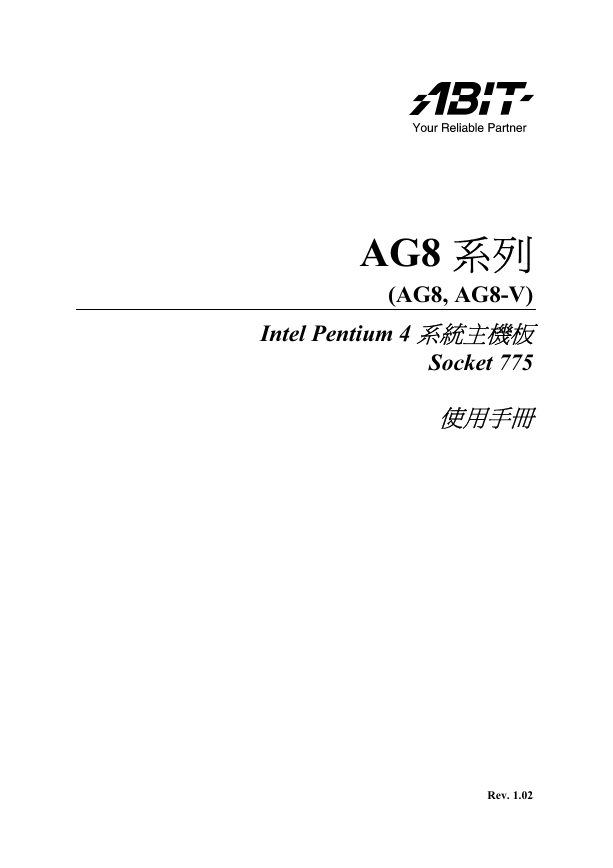

AG8 系列 (AG8, AG8-V) Intel Pentium 4 系統主機板 Socket 775 使用手冊 Rev. 1.02

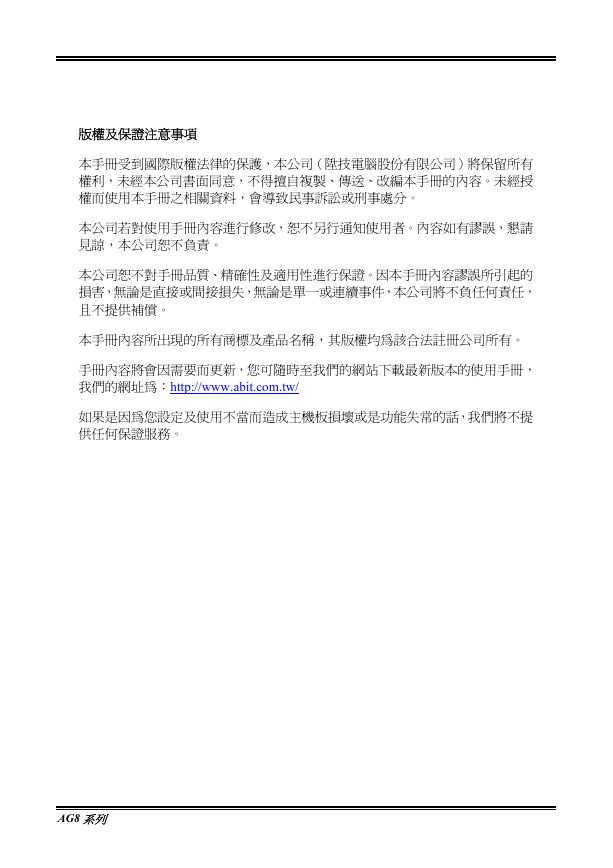

版權及保證注意事項 本手冊受到國際版權法律的保護,本公司(陞技電腦股份有限公司)將保留所有 權利,未經本公司書面同意,不得擅自複製、傳送、改編本手冊的內容。未經授 權而使用本手冊之相關資料,會導致民事訴訟或刑事處分。 本公司若對使用手冊內容進行修改,恕不另行通知使用者。內容如有謬誤,懇請 見諒,本公司恕不負責。 本公司恕不對手冊品質、精確性及適用性進行保證。因本手冊內容謬誤所引起的 損害,無論是直接或間接損失,無論是單一或連續事件,本公司將不負任何責任, 且不提供補償。 本手冊內容所出現的所有商標及產品名稱,其版權均為該合法註冊公司所有。 手冊內容將會因需要而更新,您可隨時至我們的網站下載最新版本的使用手冊, 我們的網址為:http://www.abit.com.tw/ 如果是因為您設定及使用不當而造成主機板損壞或是功能失常的話,我們將不提 供任何保證服務。 AG8 系列

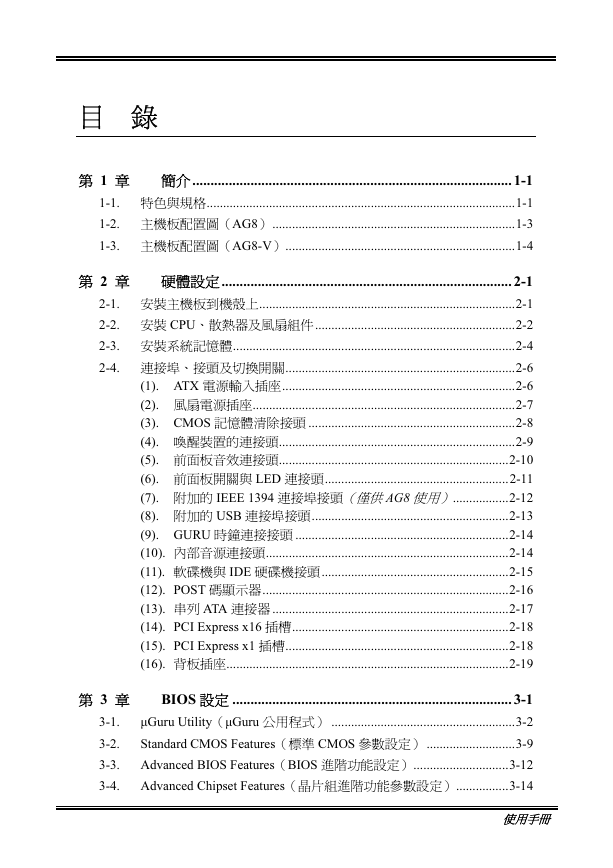

目 錄 第 1 章 簡介 ........................................................................................ 1-1 1-1. 1-2. 1-3. 特色與規格..............................................................................................1-1 主機板配置圖(AG8) ..........................................................................1-3 主機板配置圖(AG8-V)......................................................................1-4 第 2 章 硬體設定 ................................................................................ 2-1 2-1. 2-2. 2-3. 2-4. (5). 安裝主機板到機殼上..............................................................................2-1 安裝 CPU、散熱器及風扇組件 .............................................................2-2 安裝系統記憶體......................................................................................2-4 連接埠、接頭及切換開關......................................................................2-6 (1). ATX 電源輸入插座.......................................................................2-6 風扇電源插座................................................................................2-7 (2). (3). CMOS 記憶體清除接頭 ...............................................................2-8 喚醒裝置的連接頭........................................................................2-9 (4). 前面板音效連接頭......................................................................2-10 前面板開關與 LED 連接頭........................................................2-11 附加的 IEEE 1394 連接埠接頭(僅供 AG8 使用).................2-12 附加的 USB 連接埠接頭............................................................2-13 (8). (9). GURU 時鐘連接接頭 .................................................................2-14 內部音源連接頭..........................................................................2-14 (10). 軟碟機與 IDE 硬碟機接頭 .........................................................2-15 (11). (12). POST 碼顯示器...........................................................................2-16 串列 ATA 連接器 ........................................................................2-17 (13). (14). PCI Express x16 插槽..................................................................2-18 (15). PCI Express x1 插槽....................................................................2-18 背板插座......................................................................................2-19 (16). (6). (7). 第 3 章 BIOS 設定 ............................................................................. 3-1 3-1. µGuru Utility(µGuru 公用程式) ........................................................3-2 Standard CMOS Features(標準 CMOS 參數設定) ...........................3-9 3-2. 3-3. Advanced BIOS Features(BIOS 進階功能設定).............................3-12 3-4. Advanced Chipset Features(晶片組進階功能參數設定)................3-14 使用手冊

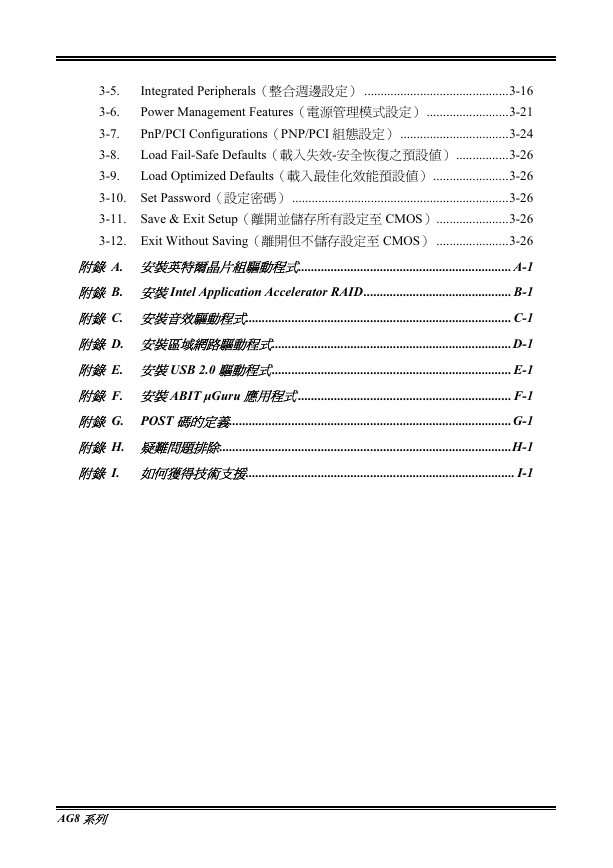

3-7. 3-8. 3-6. 3-5. Integrated Peripherals(整合週邊設定) ............................................3-16 Power Management Features(電源管理模式設定) .........................3-21 PnP/PCI Configurations(PNP/PCI 組態設定) .................................3-24 Load Fail-Safe Defaults(載入失效-安全恢復之預設值) ................3-26 Load Optimized Defaults(載入最佳化效能預設值) .......................3-26 3-9. 3-10. Set Password(設定密碼) ..................................................................3-26 3-11. Save & Exit Setup(離開並儲存所有設定至 CMOS)......................3-26 3-12. Exit Without Saving(離開但不儲存設定至 CMOS) ......................3-26 附錄 A. 安裝英特爾晶片組驅動程式................................................................. A-1 附錄 B. 安裝 Intel Application Accelerator RAID ............................................. B-1 附錄 C. 安裝音效驅動程式................................................................................. C-1 附錄 D. 安裝區域網路驅動程式.........................................................................D-1 附錄 E. 安裝 USB 2.0 驅動程式......................................................................... E-1 附錄 F. 安裝 ABIT µGuru 應用程式 ................................................................. F-1 附錄 G. POST 碼的定義......................................................................................G-1 附錄 H. 疑難問題排除.........................................................................................H-1 附錄 I. 如何獲得技術支援.................................................................................. I-1 AG8 系列

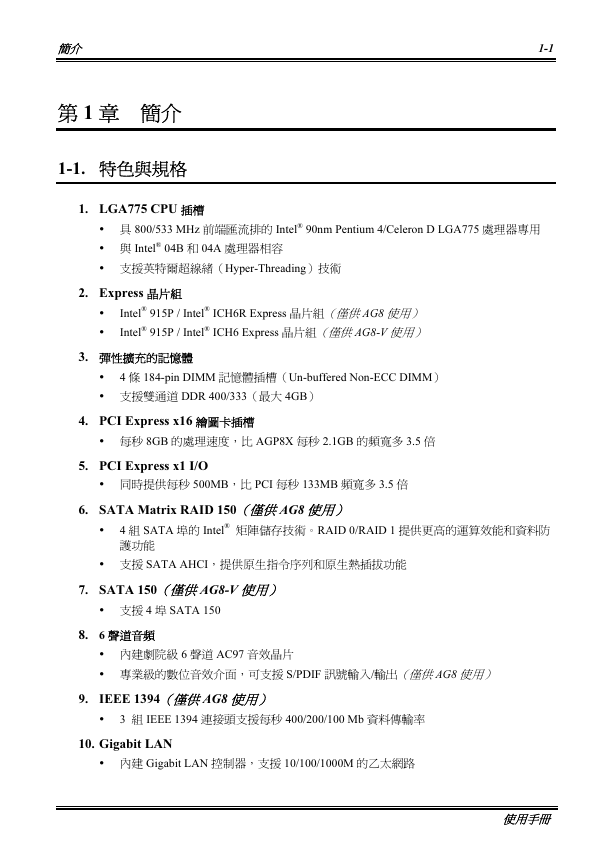

簡介 1-1 第 1 章 簡介 1-1. 特色與規格 1. LGA775 CPU 插槽  具 800/533 MHz 前端匯流排的 Intel® 90nm Pentium 4/Celeron D LGA775 處理器專用  與 Intel® 04B 和 04A 處理器相容  支援英特爾超線緒(Hyper-Threading)技術 2. Express 晶片組  Intel® 915P / Intel® ICH6R Express 晶片組(僅供 AG8 使用)  Intel® 915P / Intel® ICH6 Express 晶片組(僅供 AG8-V 使用) 3. 彈性擴充的記憶體  4 條 184-pin DIMM 記憶體插槽(Un-buffered Non-ECC DIMM)  支援雙通道 DDR 400/333(最大 4GB) 4. PCI Express x16 繪圖卡插槽  每秒 8GB 的處理速度,比 AGP8X 每秒 2.1GB 的頻寬多 3.5 倍 5. PCI Express x1 I/O  同時提供每秒 500MB,比 PCI 每秒 133MB 頻寬多 3.5 倍 6. SATA Matrix RAID 150(僅供 AG8 使用)  4 組 SATA 埠的 Intel® 矩陣儲存技術。RAID 0/RAID 1 提供更高的運算效能和資料防 護功能  支援 SATA AHCI,提供原生指令序列和原生熱插拔功能 7. SATA 150(僅供 AG8-V 使用)  支援 4 埠 SATA 150 8. 6 聲道音頻  內建劇院級 6 聲道 AC97 音效晶片  專業級的數位音效介面,可支援 S/PDIF 訊號輸入/輸出(僅供 AG8 使用) 9. IEEE 1394(僅供 AG8 使用)  3 組 IEEE 1394 連接頭支援每秒 400/200/100 Mb 資料傳輸率 10. Gigabit LAN  內建 Gigabit LAN 控制器,支援 10/100/1000M 的乙太網路 使用手冊
1-2 第 1 章 11. ABIT Engineered  ABIT uGuru™ 技術 (ABIT OC Guru/ABIT EQ/ABIT Flash Menu/ABIT Black Box)  ABIT CPU ThermalGuard™ 技術 12. 內部輸出/輸入連接頭  1 個 PCI-Express x16 插槽  3 個 PCI-Express x1 插槽  2 個 PCI 插槽  1 個軟式磁碟機連接埠,支援最大至 2.88MB 的容量  4 個 SATA 150 連接頭  1 個 Ultra ATA/100/66/33 連接器  2 個 USB 2.0 連接頭  2 個 IEEE 1394 連接頭(僅供 AG8 使用)  1 個 FP-Audio 連接頭  1 個 CD-IN 輸入連接頭  1 個 AUX-IN 輸入連接頭 13. 背板輸出/輸入接頭  1 組 PS/2 鍵盤及 1 組 PS/2 滑鼠連接頭  1 組序列埠連接頭、1 組平行埠連接頭  1 組 S/PDIF 訊號輸入連接頭(僅供 AG8 使用)  1 組 S/PDIF 訊號輸出連接頭(僅供 AG8 使用)  1 組 AUDIO1 連接器(後置左聲道/右聲道、中央聲道/超低音)  1 組 AUDIO2 連接器(麥克風輸入接頭、Line-In 接頭、前置左聲道/右聲道)  2 組 USB 2.0 連接頭、1 組 IEEE 1394 連接埠(僅供 AG8 使用)  2 組 USB 2.0 連接頭、1 組 RJ-45 Gigabit 網路連接埠 14. 其他  ATX 主機板規格 (305mm x 230mm)  本手冊的規格與資訊若有變動,恕不另行通知。 AG8 系列

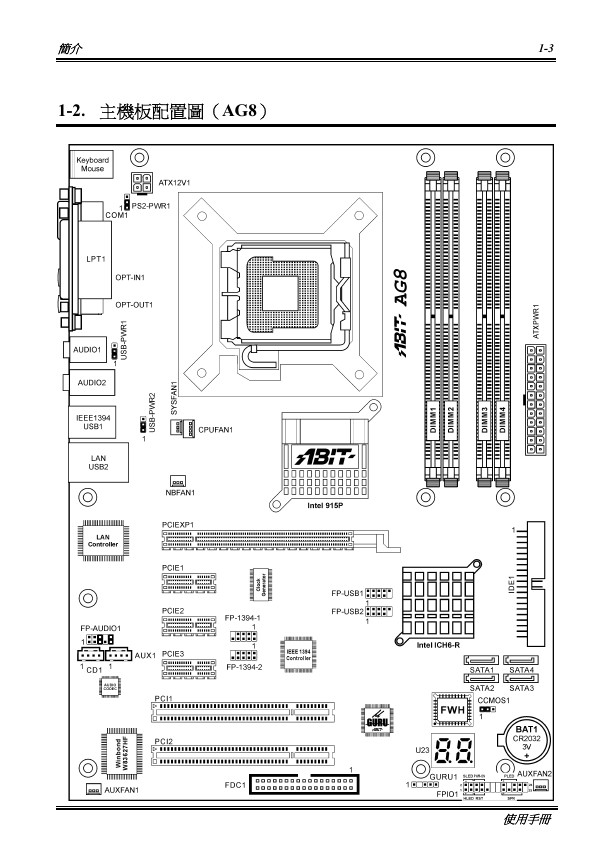

簡介 1-3 1-2. 主機板配置圖(AG8) 使用手冊

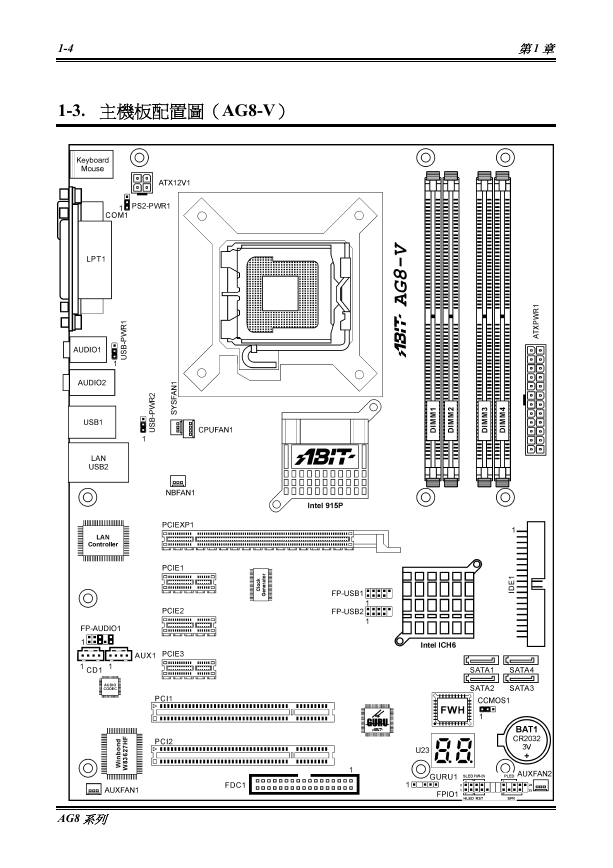

1-4 第 1 章 1-3. 主機板配置圖(AG8-V) AG8 系列
