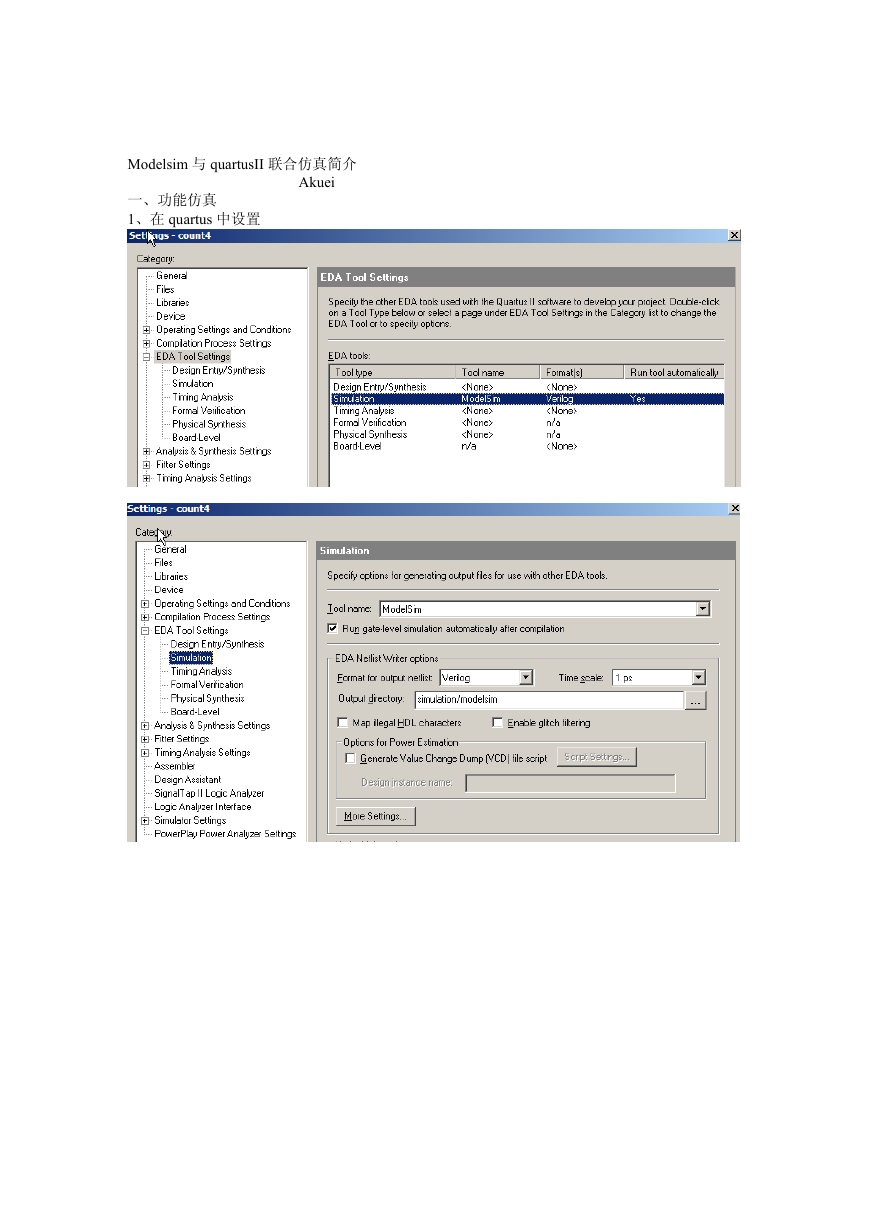

Modelsim 与 quartusII 联合仿真简介 Akuei 一、功能仿真 1、在 quartus 中设置

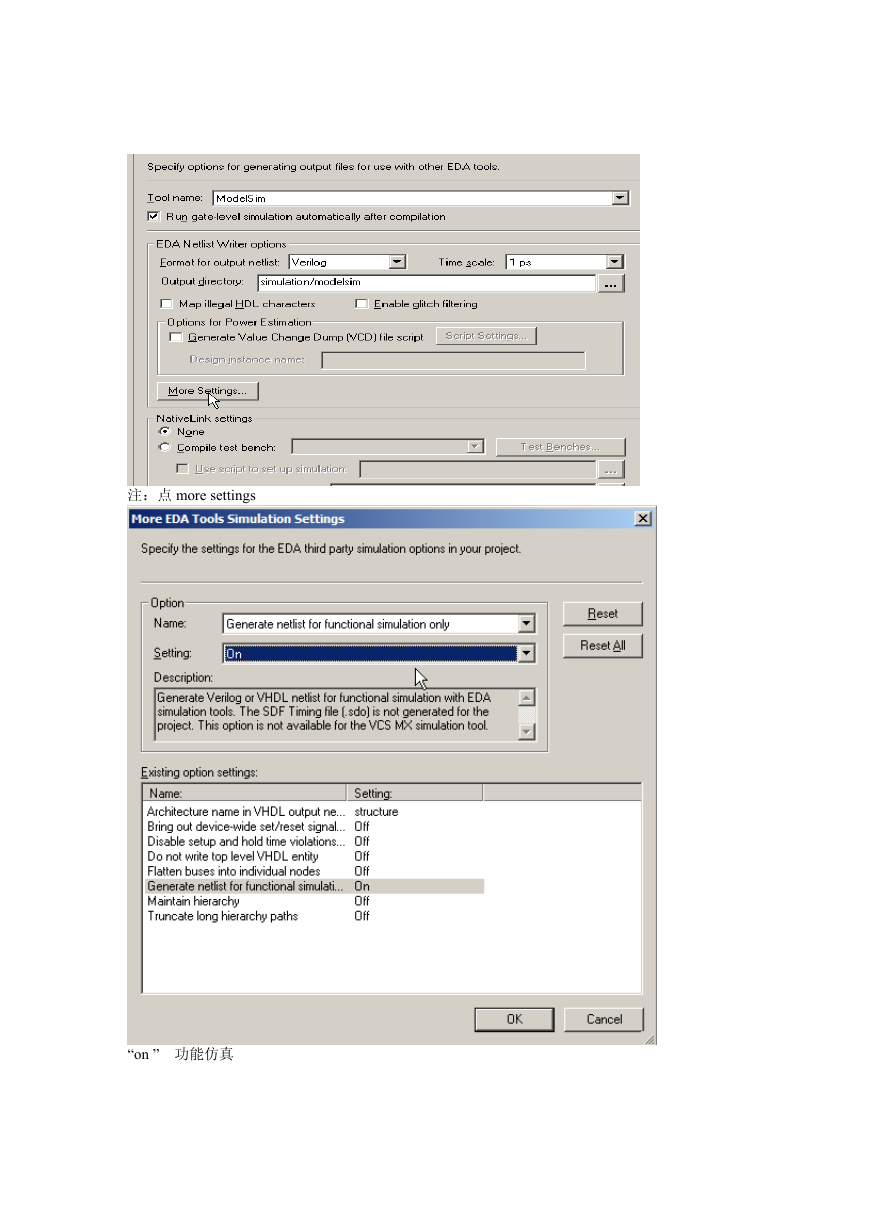

注：点 more settings “on ” 功能仿真

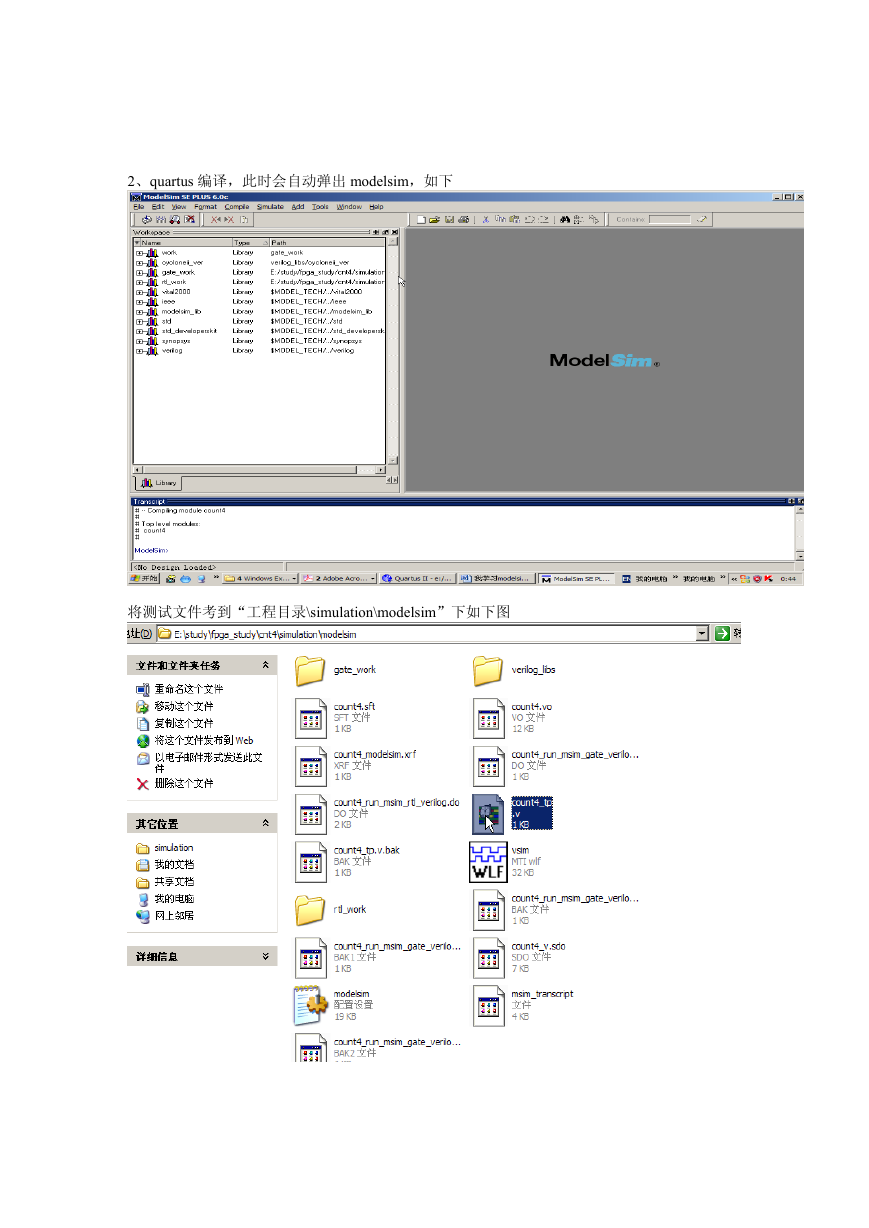

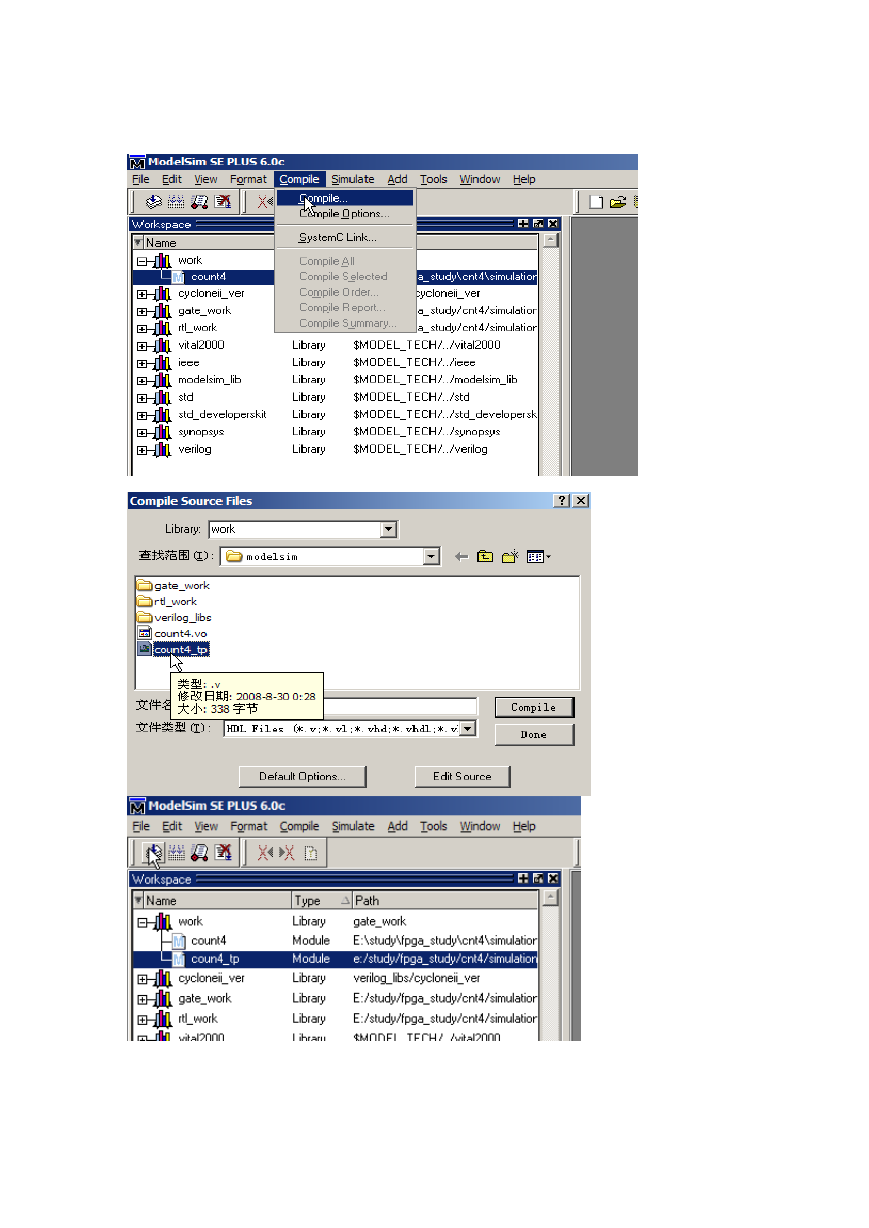

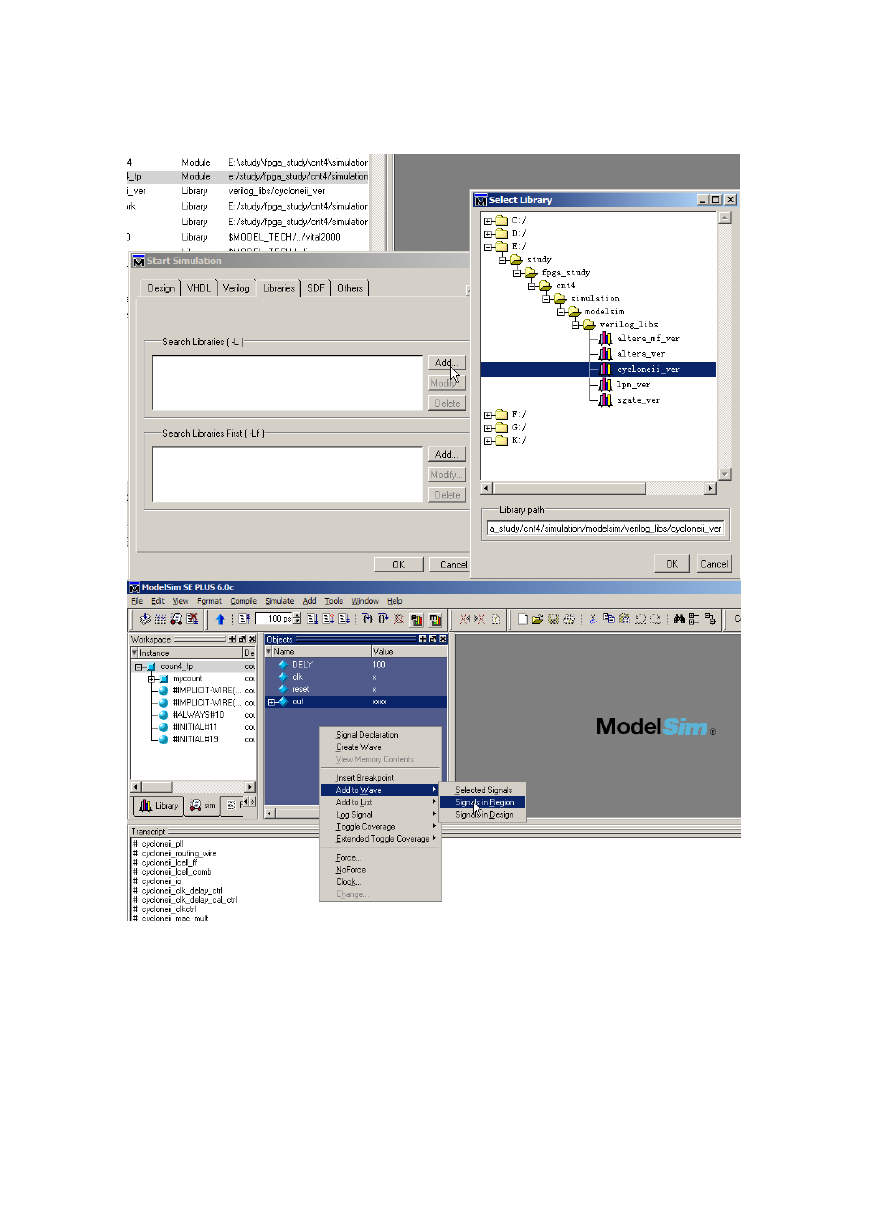

2、quartus 编译，此时会自动弹出 modelsim，如下将测试文件考到“工程目录\simulation\modelsim”下如下图

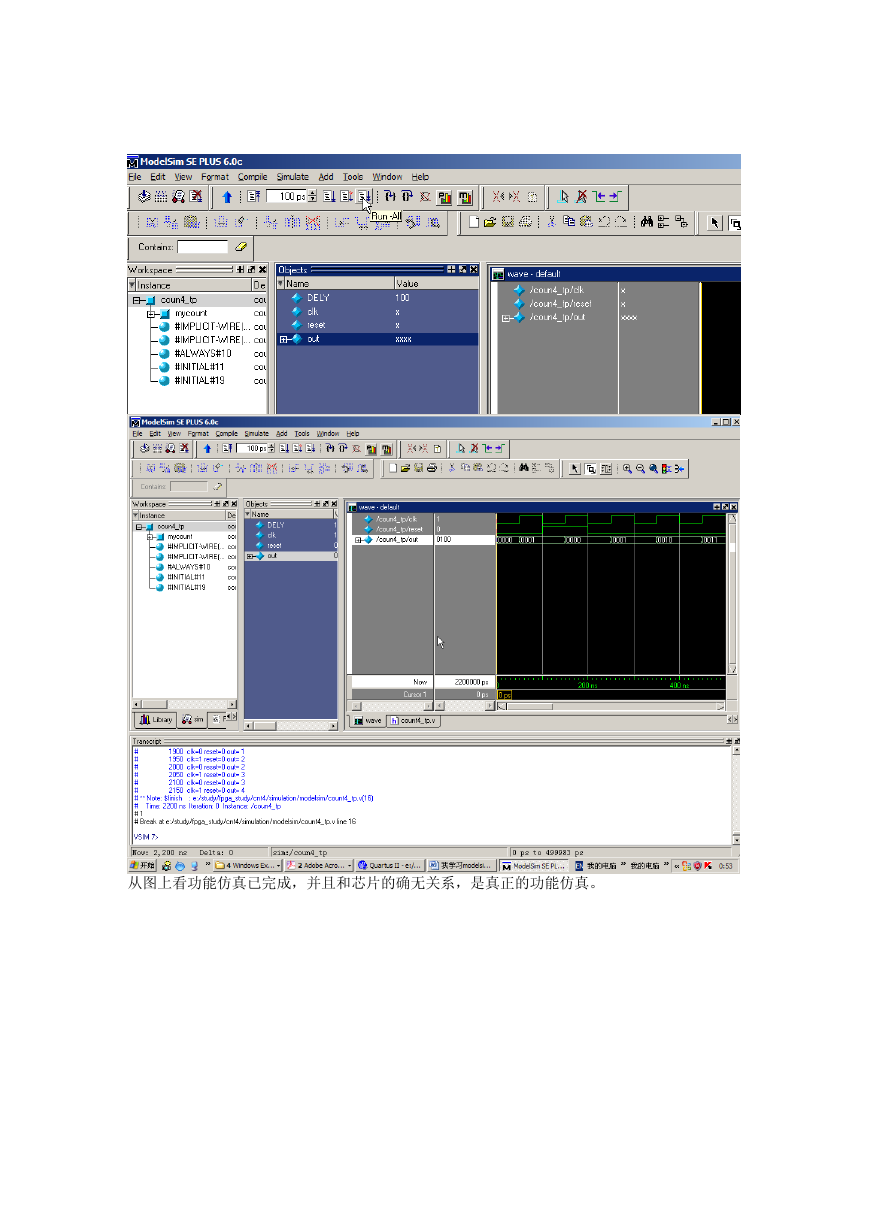

从图上看功能仿真已完成，并且和芯片的确无关系，是真正的功能仿真。

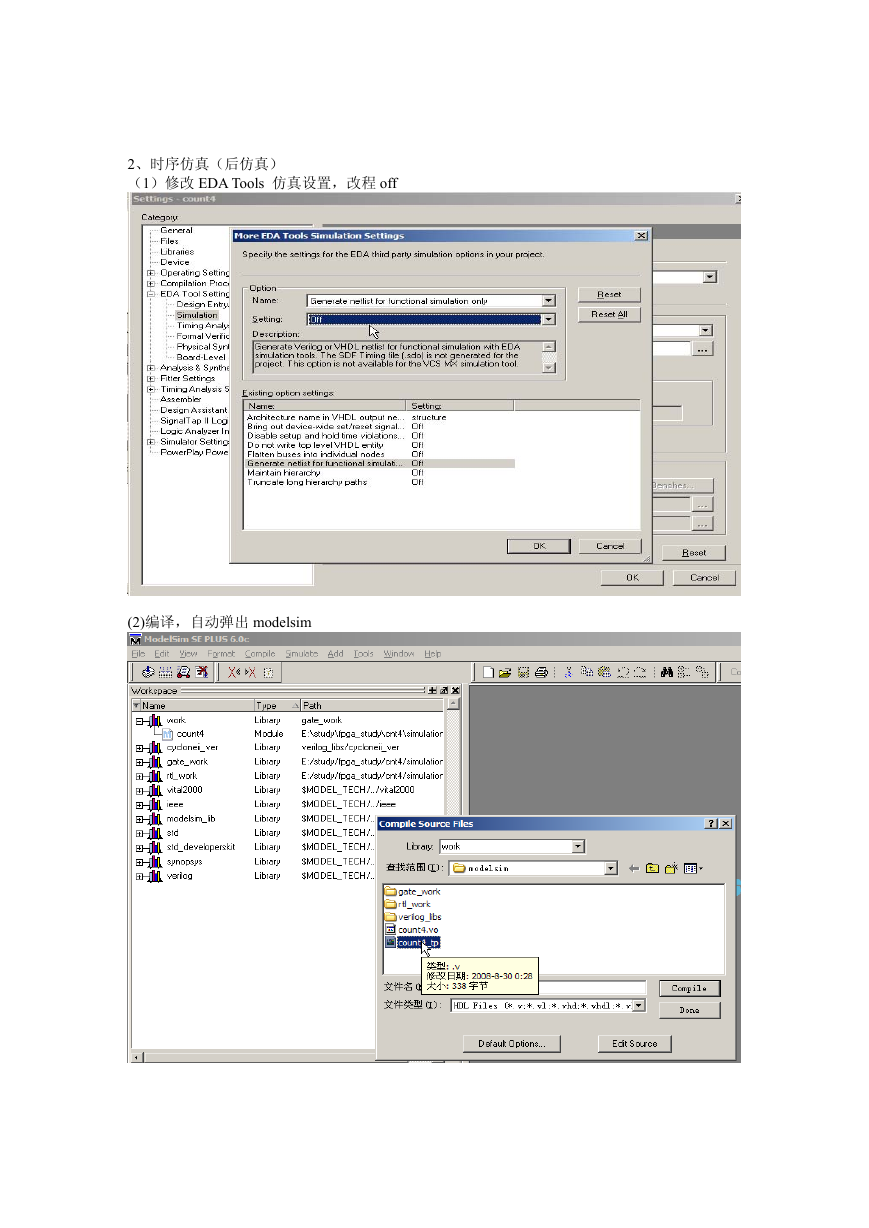

2、时序仿真（后仿真）（1）修改 EDA Tools 仿真设置，改程 off (2)编译，自动弹出 modelsim
