    BU-61580调试文档
    1、硬件设计
    1.1原理图连接
    1.2说明以及第一版调试遇到问题
    2、寄存器配置
    2.1 BU-61580寄存器空间地址映射表
    寄存器0：中断屏蔽寄存器，A(4:0)=00000
    寄存器1：配置寄存器#1，A(4:0)=00001
    寄存器2：配置寄存器#2，A(4:0)=00010
    寄存器3：启动复位寄存器，A(4:0)=00011
    寄存器4：BC控制字/RT子地址控制字寄存器，A(4:0)=00100
    寄存器5：时间标签寄存器，A(4:0)=00101
    寄存器6：中断状态寄存器，A(4:0)=00110
    寄存器7：配置寄存器#3，A(4:0)=00111
    寄存器8：配置寄存器#4，A(4:0)=01000
    寄存器9：配置寄存器#5，A(4:0)=01001
    寄存器10：监视数据栈地址寄存器，A(4:0)=01010
    寄存器11：BC帧时间剩余寄存器，A(4:0)=01011
    寄存器12：BC消息时间剩余寄存器，A(4:0)=01100
    寄存器13：BC 信息帧/RT 上一个命令字/MT 触发字寄存器，A(4:0)=01101
    寄存器14：状态字寄存器，A(4:0)=01110
    2.2 UT1553B的BC模式命令块简介
    （1）BC模式存储器结构
    （2）BC消息字格式
    （3）方式控制（RT端午响应时可以通过方式码测试发送器是否关闭）
    2.3 UT1553B的RT模式命令块简介
    （1）RT存储结构
    （2）RT消息模式
    （3）RT描述符堆栈
    （4）指令非法化
    3 BU-61580配置实例
    3.1BC模式
    3.2 RT模式
    BU-61580 调试文档

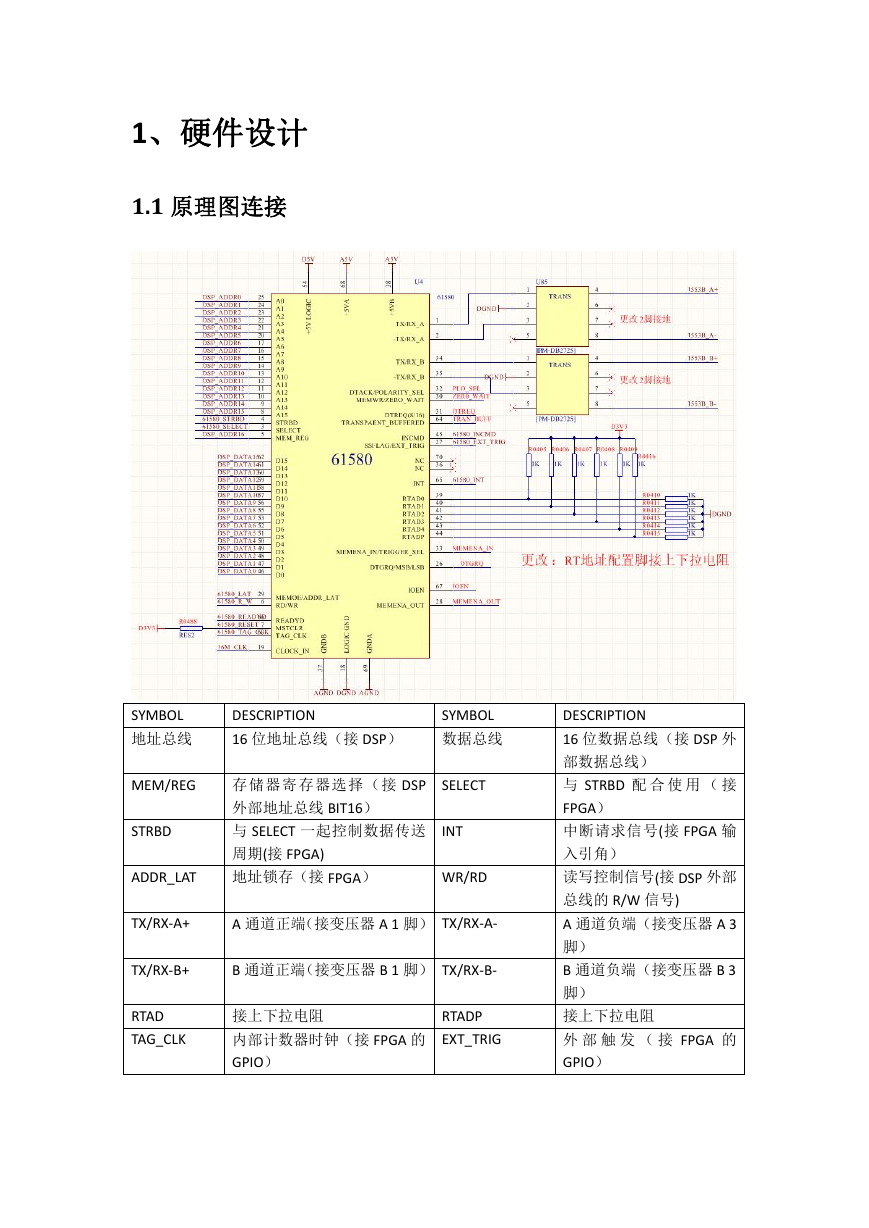

    1、硬件设计 1.1 原理图连接 SYMBOL 地址总线 DESCRIPTION 16 位地址总线（接 DSP） SYMBOL 数据总线 MEM/REG STRBD ADDR_LAT 存储器寄存器选择（接 DSP 外部地址总线 BIT16） 与 SELECT 一起控制数据传送 周期(接 FPGA) 地址锁存（接 FPGA） SELECT INT WR/RD TX/RX-A+ A 通道正端（接变压器 A 1 脚） TX/RX-A- TX/RX-B+ B 通道正端（接变压器 B 1 脚） TX/RX-B- RTAD TAG_CLK 接上下拉电阻 内部计数器时钟（接 FPGA 的 GPIO） RTADP EXT_TRIG DESCRIPTION 16 位数据总线（接 DSP 外 部数据总线） 与 STRBD 配 合 使 用 （ 接 FPGA） 中断请求信号(接 FPGA 输 入引角） 读写控制信号(接 DSP 外部 总线的 R/W 信号) A 通道负端（接变压器 A 3 脚） B 通道负端（接变压器 B 3 脚） 接上下拉电阻 外 部 触 发 （ 接 FPGA 的 GPIO）

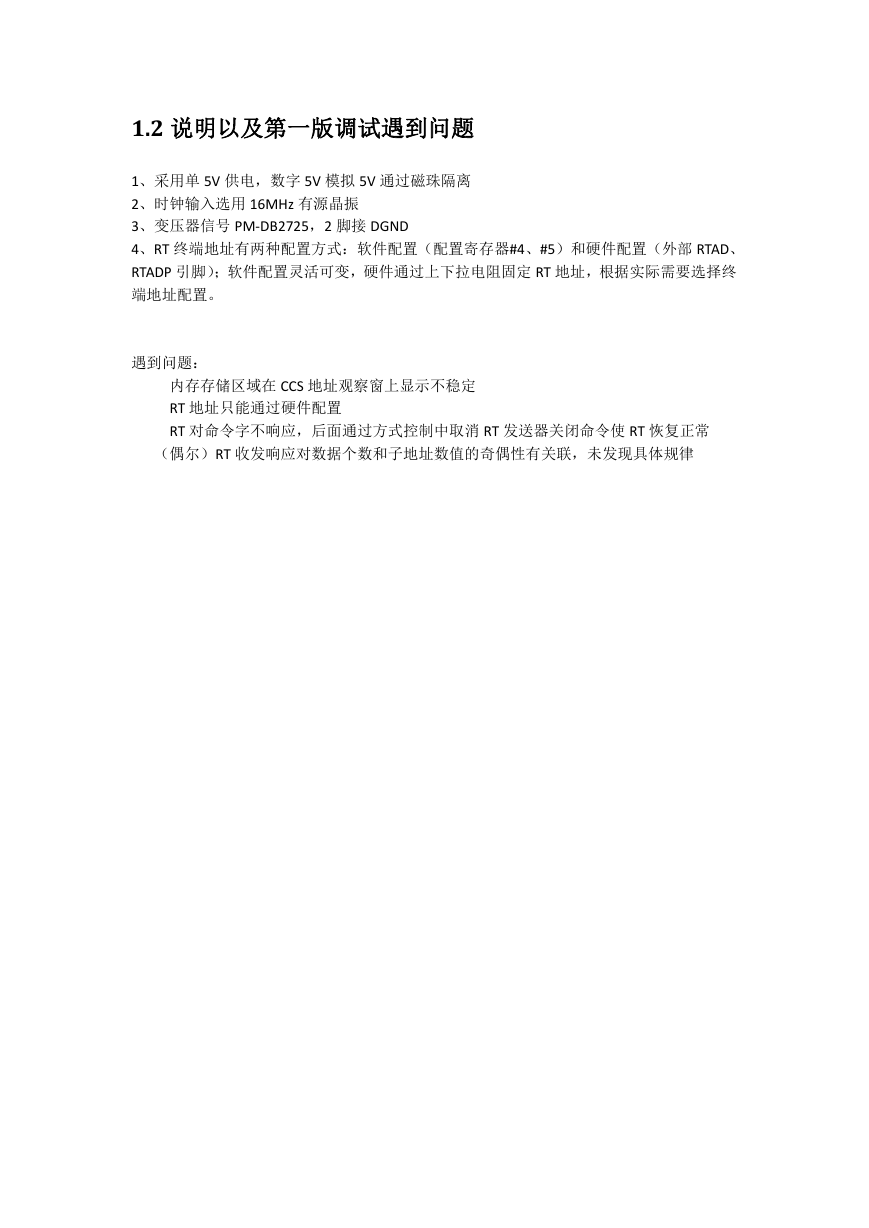

    1.2 说明以及第一版调试遇到问题 1、采用单 5V 供电，数字 5V 模拟 5V 通过磁珠隔离 2、时钟输入选用 16MHz 有源晶振 3、变压器信号 PM-DB2725，2 脚接 DGND 4、RT 终端地址有两种配置方式：软件配置（配置寄存器#4、#5）和硬件配置（外部 RTAD、 RTADP 引脚）；软件配置灵活可变，硬件通过上下拉电阻固定 RT 地址，根据实际需要选择终 端地址配置。 遇到问题： 内存存储区域在 CCS 地址观察窗上显示不稳定 RT 地址只能通过硬件配置 RT 对命令字不响应，后面通过方式控制中取消 RT 发送器关闭命令使 RT 恢复正常 （偶尔）RT 收发响应对数据个数和子地址数值的奇偶性有关联，未发现具体规律

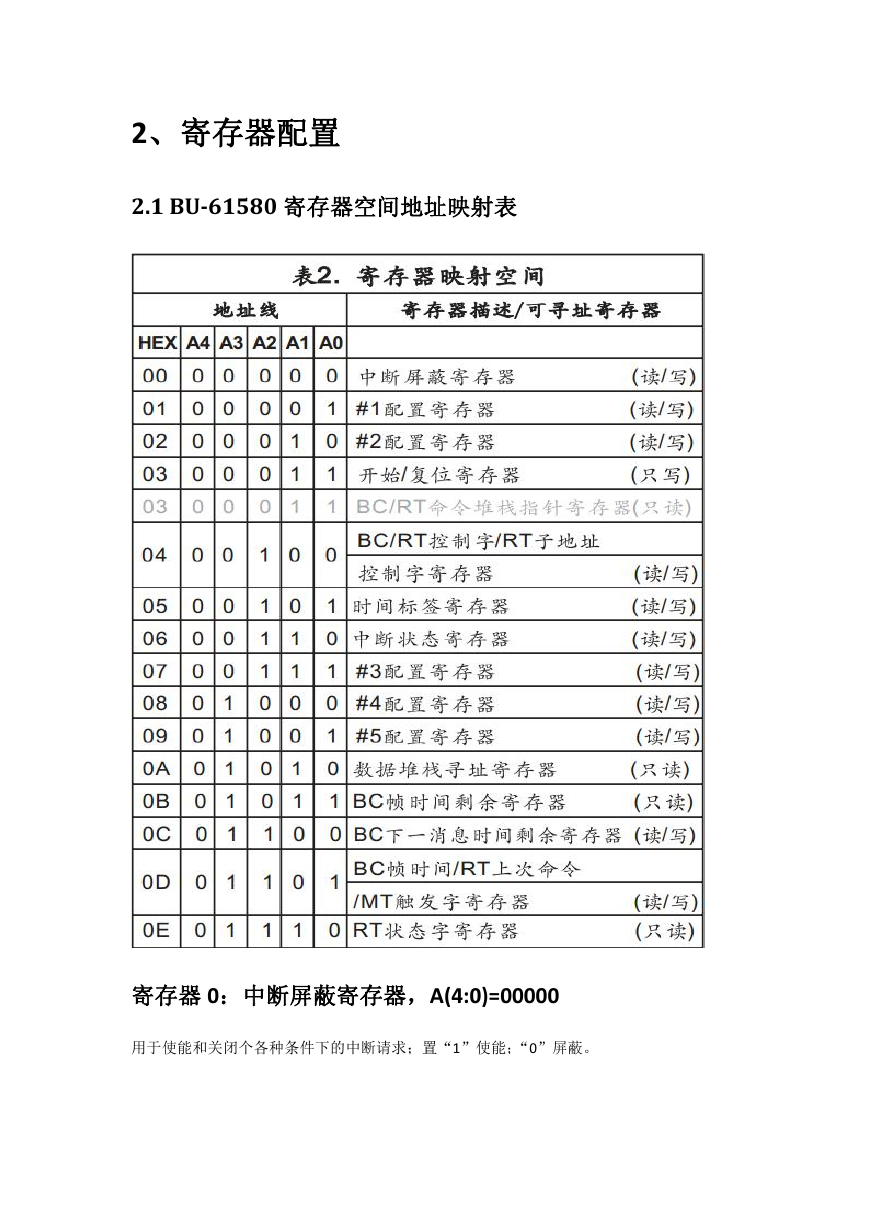

    2、寄存器配置 2.1 BU-61580 寄存器空间地址映射表 寄存器 0：中断屏蔽寄存器，A(4:0)=00000 用于使能和关闭个各种条件下的中断请求；置“1”使能；“0”屏蔽。
    寄存器 1：配置寄存器#1，A(4:0)=00001 用于配置 BU-61580 工作模式。

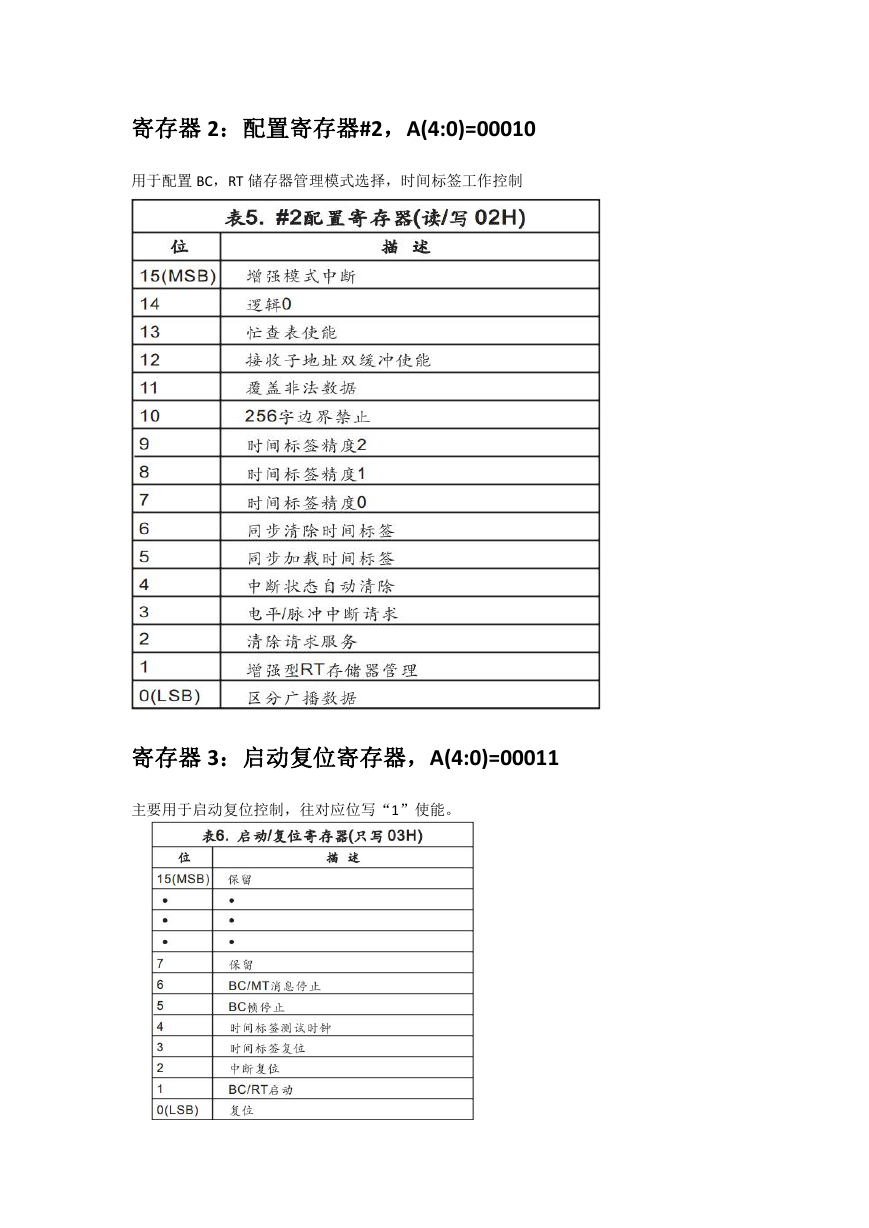

    寄存器 2：配置寄存器#2，A(4:0)=00010 用于配置 BC，RT 储存器管理模式选择，时间标签工作控制 寄存器 3：启动复位寄存器，A(4:0)=00011 主要用于启动复位控制，往对应位写“1”使能。

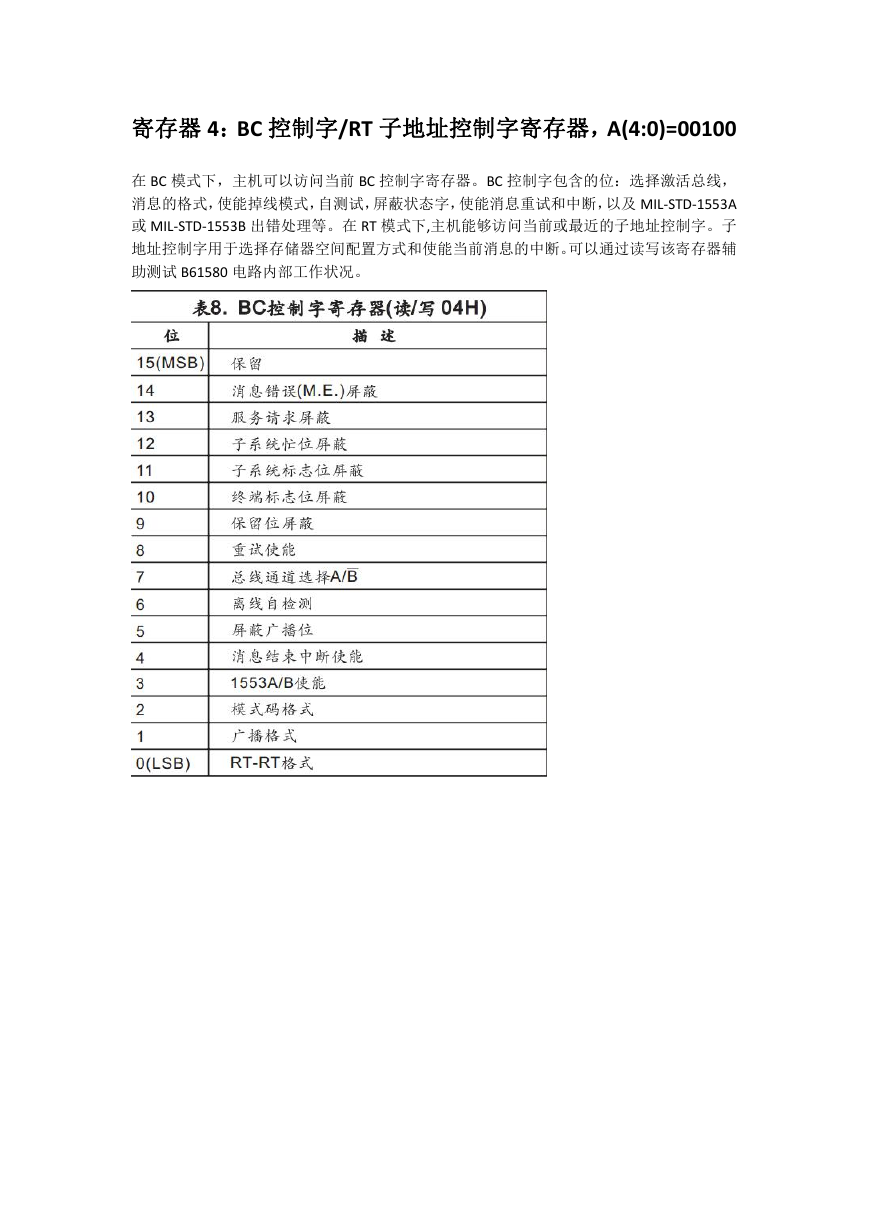

    寄存器 4：BC 控制字/RT 子地址控制字寄存器，A(4:0)=00100 在 BC 模式下，主机可以访问当前 BC 控制字寄存器。BC 控制字包含的位：选择激活总线， 消息的格式，使能掉线模式，自测试，屏蔽状态字，使能消息重试和中断，以及 MIL-STD-1553A 或 MIL-STD-1553B 出错处理等。在 RT 模式下,主机能够访问当前或最近的子地址控制字。子 地址控制字用于选择存储器空间配置方式和使能当前消息的中断。可以通过读写该寄存器辅 助测试 B61580 电路内部工作状况。

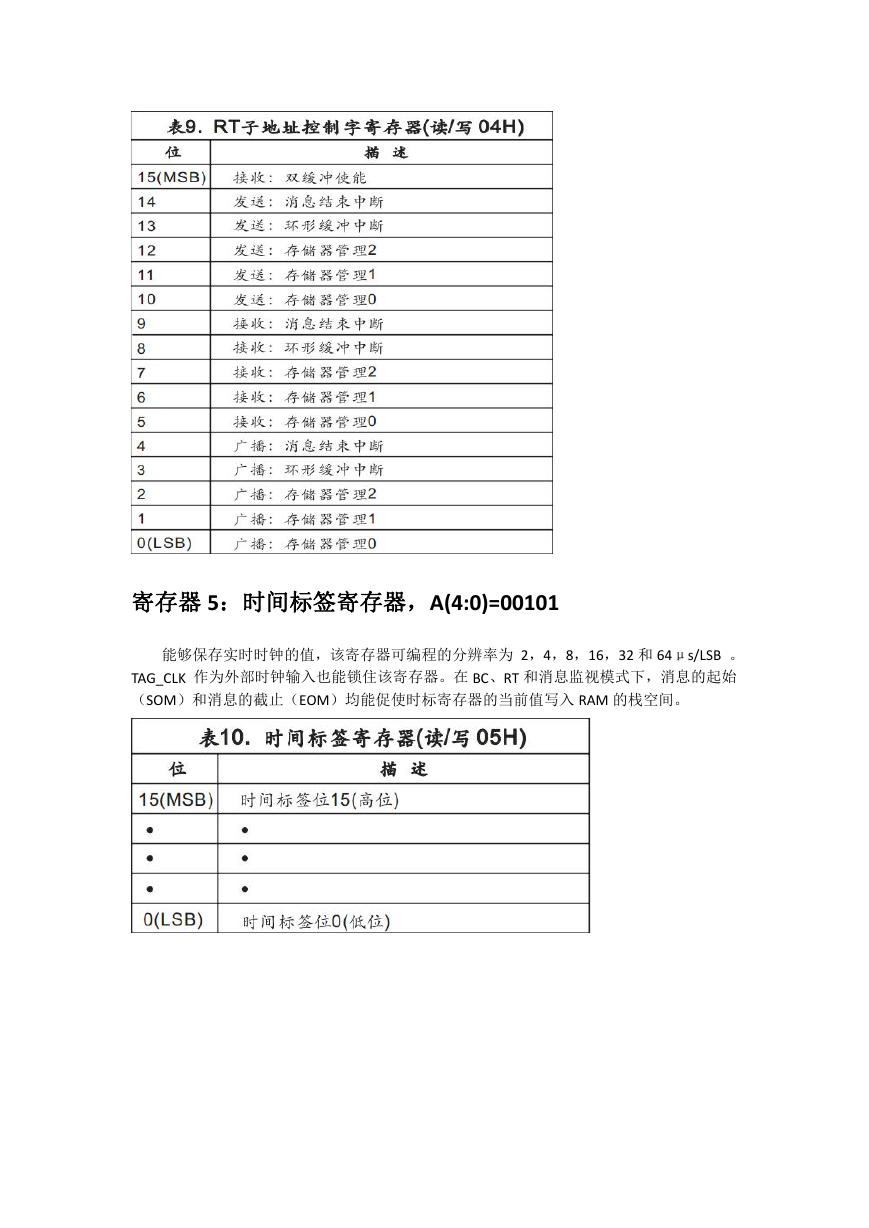

    寄存器 5：时间标签寄存器，A(4:0)=00101 能够保存实时时钟的值，该寄存器可编程的分辨率为 2，4，8，16，32 和 64μs/LSB 。 TAG_CLK 作为外部时钟输入也能锁住该寄存器。在 BC、RT 和消息监视模式下，消息的起始 （SOM）和消息的截止（EOM）均能促使时标寄存器的当前值写入 RAM 的栈空间。
