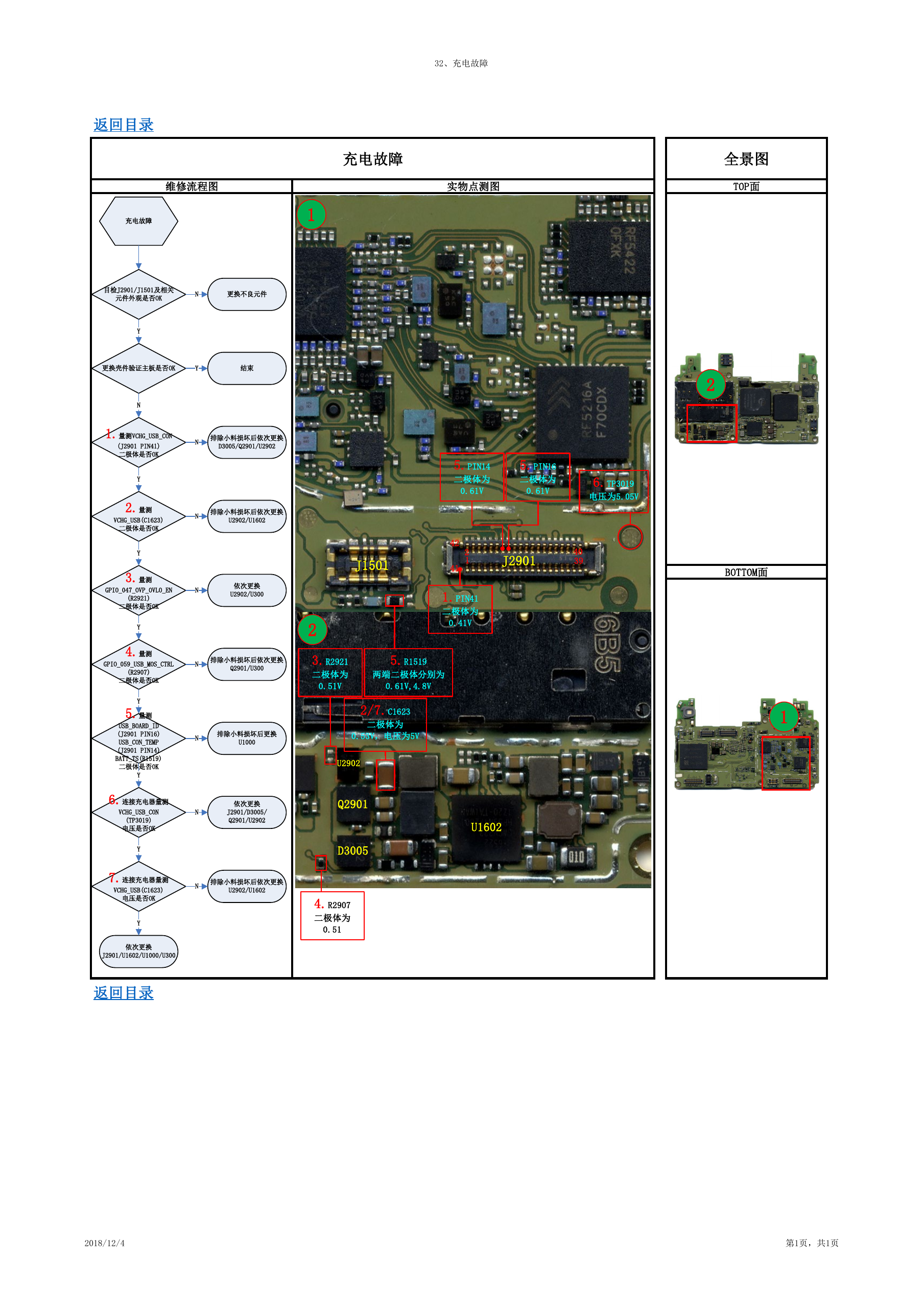

32、充电故障 返回目录 维修流程图 实物点测图 充电故障 全景图 TOP面 充电故障 1 目检J2901/J1501及相关 元件外观是否OK N 更换不良元件 Y 更换壳件验证主板是否OK Y 结束 2 N 排除小料损坏后依次更换 D3005/Q2901/U2902 N 排除小料损坏后依次更换 U2902/U1602 5.PIN14 二极体为 0.61V 5.PIN16 二极体为 0.61V 6.TP3019 电压为5.05V J2901 40 39 BOTTOM面 J1501 42 41 2 1 1.PIN41 二极体为 0.41V 依次更换 U2902/U300 2 排除小料损坏后依次更换 Q2901/U300 3.R2921 二极体为 0.51V 5.R1519 两端二极体分别为 0.61V,4.8V 1 N N N 排除小料损坏后更换 U1000 依次更换 J2901/D3005/ Q2901/U2902 排除小料损坏后依次更换 U2902/U1602 2/7.C1623 二极体为 0.53V，电压为5V U2902 Q2901 D3005 4.R2907 二极体为 0.51 U1602 N 1.量测VCHG_USB_CON (J2901 PIN41) 二极体是否OK Y 2.量测 VCHG_USB(C1623) 二极体是否OK Y 3.量测 GPIO_047_OVP_OVLO_EN N (R2921) 二极体是否OK Y 4.量测 GPIO_059_USB_MOS_CTRL N (R2907) 二极体是否OK Y 5.量测 USB_BOARD_ID (J2901 PIN16) USB_CON_TEMP (J2901 PIN14) BATT_TS(R1519) 二极体是否OK Y 6.连接充电器量测 VCHG_USB_CON (TP3019) 电压是否OK Y 7.连接充电器量测 VCHG_USB(C1623) 电压是否OK Y 依次更换 J2901/U1602/U1000/U300 返回目录 2018/12/4 第1页，共1页
