版权本出版物（包括所有照片、插图和软件）受国际版权法律的保护，保留所有权利。未经作者书面同意，不得复制本手册及其包含的任何资料。 ©版权所有 2011 免责声明本文档中的信息如有变更，恕不另行通知。制造商对于本文档中的内容不提供任何表述或担保，特别放弃对于适销性或特定用途适用性的任何隐含担保。制造商保留修订本出版物和不定期更改本文档内容且无须向任何人通知此类修订或更改的权利。商标 Kensington 是 ACCO Brand Corporation 的美国注册商标，并已在其它国家（地区）注册或正在申请注册。 HDMI、HDMI 标识、以及 High-Definition Multimedia Interface 是 HDMI Licensing LLC 在美国和其他国家（地区）的商标或注册商标。 DisplayPort 是 Video Electronics Standards Association 在美国和其他国家（地区）的商标或注册商标。本手册中使用的所有其他产品名称分别是其各自所有者的资产，并得到公认。 — i —

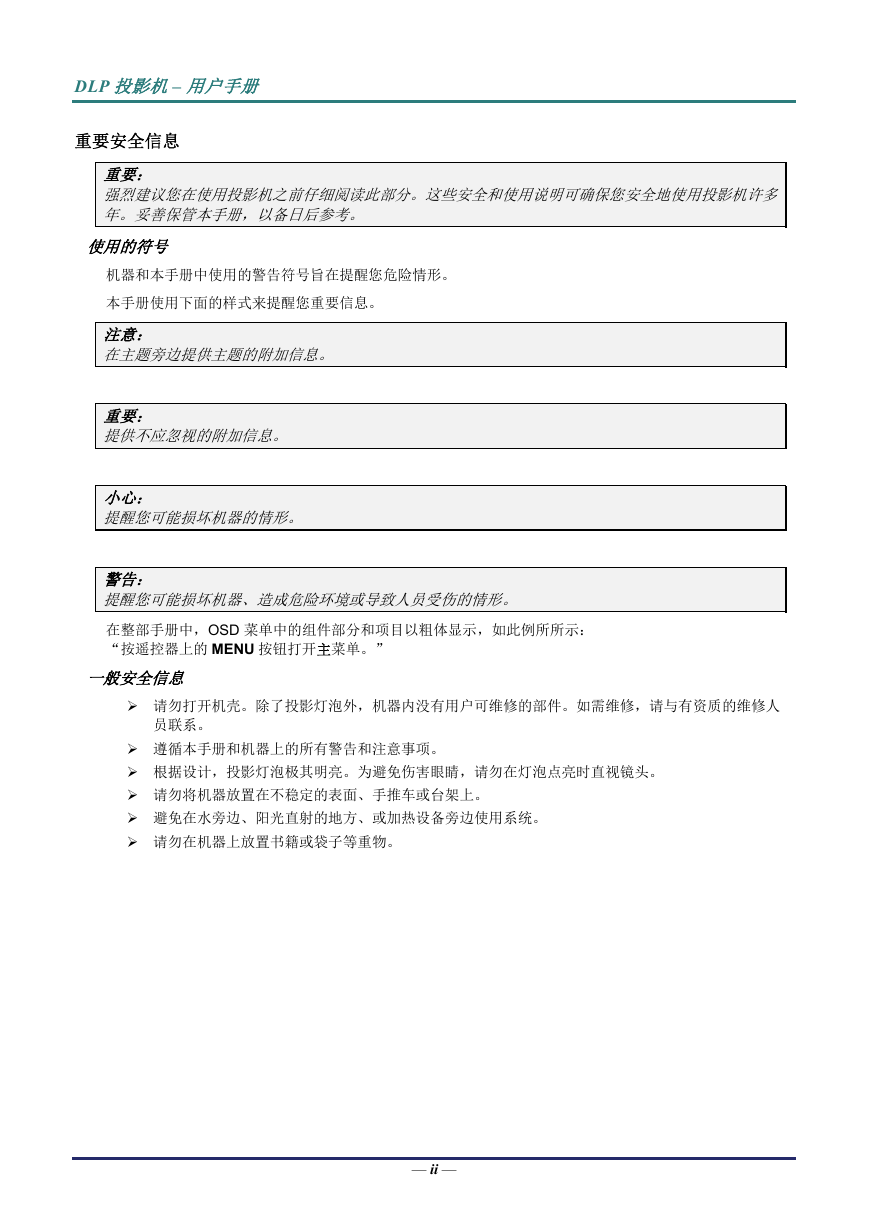

DLP 投影机 – 用户手册重要安全信息重要：强烈建议您在使用投影机之前仔细阅读此部分。这些安全和使用说明可确保您安全地使用投影机许多年。妥善保管本手册，以备日后参考。使用的符号机器和本手册中使用的警告符号旨在提醒您危险情形。本手册使用下面的样式来提醒您重要信息。注意：在主题旁边提供主题的附加信息。重要：提供不应忽视的附加信息。小心：提醒您可能损坏机器的情形。警告：提醒您可能损坏机器、造成危险环境或导致人员受伤的情形。在整部手册中，OSD 菜单中的组件部分和项目以粗体显示，如此例所所示： “按遥控器上的 MENU 按钮打开主菜单。” 一般安全信息  请勿打开机壳。除了投影灯泡外，机器内没有用户可维修的部件。如需维修，请与有资质的维修人员联系。  遵循本手册和机器上的所有警告和注意事项。  根据设计，投影灯泡极其明亮。为避免伤害眼睛，请勿在灯泡点亮时直视镜头。  请勿将机器放置在不稳定的表面、手推车或台架上。  避免在水旁边、阳光直射的地方、或加热设备旁边使用系统。  请勿在机器上放置书籍或袋子等重物。 — ii —

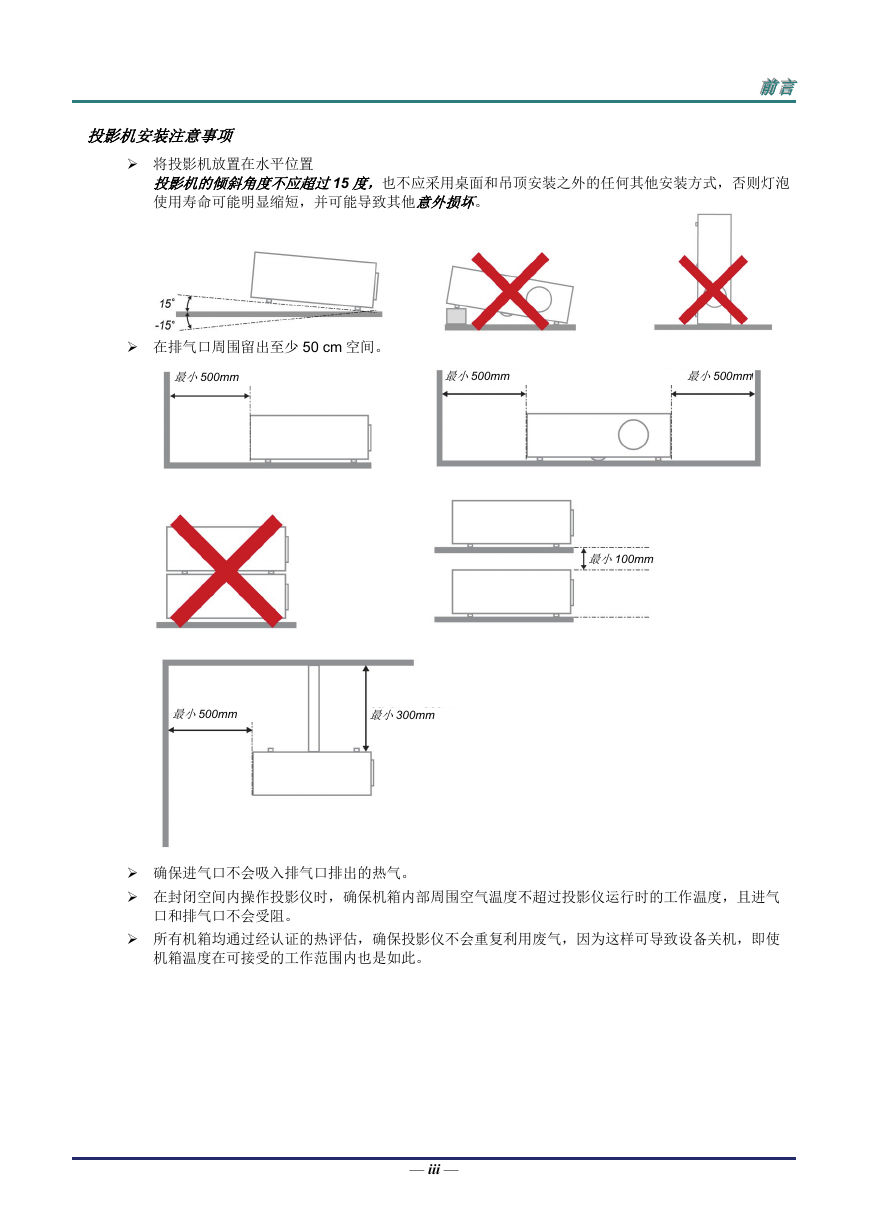

投影机安装注意事项  将投影机放置在水平位置投影机的倾斜角度不应超过15 度，也不应采用桌面和吊顶安装之外的任何其他安装方式，否则灯泡使用寿命可能明显缩短，并可能导致其他意外损坏。前前前言言言  在排气口周围留出至少 50 cm 空间。最小500mm 最小500mm 最小500mm 最小100mm 最小500mm 最小300mm  确保进气口不会吸入排气口排出的热气。  在封闭空间内操作投影仪时，确保机箱内部周围空气温度不超过投影仪运行时的工作温度，且进气口和排气口不会受阻。  所有机箱均通过经认证的热评估，确保投影仪不会重复利用废气，因为这样可导致设备关机，即使机箱温度在可接受的工作范围内也是如此。 — iii —

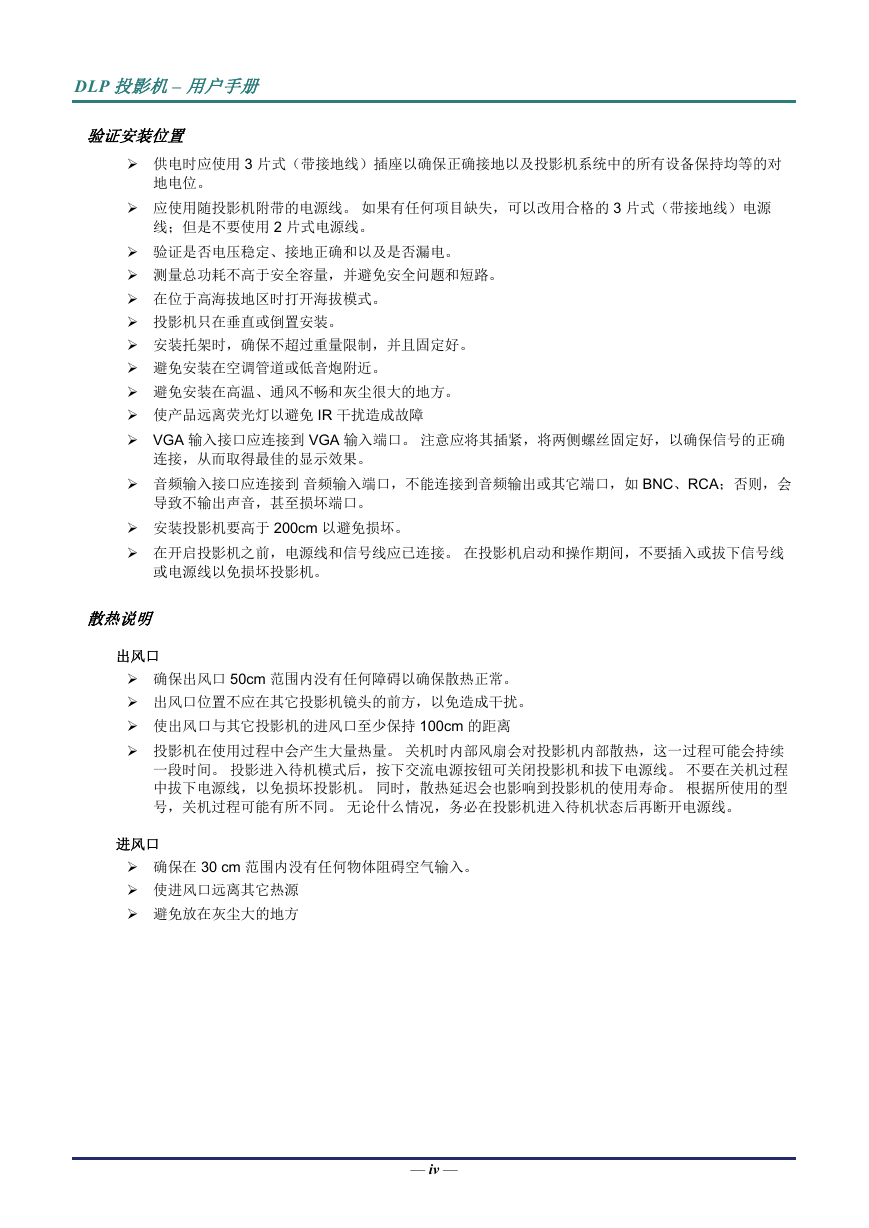

DLP 投影机 – 用户手册验证安装位置  供电时应使用 3 片式（带接地线）插座以确保正确接地以及投影机系统中的所有设备保持均等的对地电位。  应使用随投影机附带的电源线。如果有任何项目缺失，可以改用合格的 3 片式（带接地线）电源线；但是不要使用 2 片式电源线。  验证是否电压稳定、接地正确和以及是否漏电。  测量总功耗不高于安全容量，并避免安全问题和短路。  在位于高海拔地区时打开海拔模式。  投影机只在垂直或倒置安装。  安装托架时，确保不超过重量限制，并且固定好。  避免安装在空调管道或低音炮附近。  避免安装在高温、通风不畅和灰尘很大的地方。  使产品远离荧光灯以避免 IR 干扰造成故障  VGA 输入接口应连接到 VGA 输入端口。注意应将其插紧，将两侧螺丝固定好，以确保信号的正确连接，从而取得最佳的显示效果。  音频输入接口应连接到音频输入端口，不能连接到音频输出或其它端口，如 BNC、RCA；否则，会导致不输出声音，甚至损坏端口。  安装投影机要高于 200cm 以避免损坏。  在开启投影机之前，电源线和信号线应已连接。在投影机启动和操作期间，不要插入或拔下信号线或电源线以免损坏投影机。散热说明出风口  确保出风口 50cm 范围内没有任何障碍以确保散热正常。  出风口位置不应在其它投影机镜头的前方，以免造成干扰。  使出风口与其它投影机的进风口至少保持 100cm 的距离  投影机在使用过程中会产生大量热量。关机时内部风扇会对投影机内部散热，这一过程可能会持续一段时间。投影进入待机模式后，按下交流电源按钮可关闭投影机和拔下电源线。不要在关机过程中拔下电源线，以免损坏投影机。同时，散热延迟会也影响到投影机的使用寿命。根据所使用的型号，关机过程可能有所不同。无论什么情况，务必在投影机进入待机状态后再断开电源线。进风口  确保在 30 cm 范围内没有任何物体阻碍空气输入。  使进风口远离其它热源  避免放在灰尘大的地方 — iv —

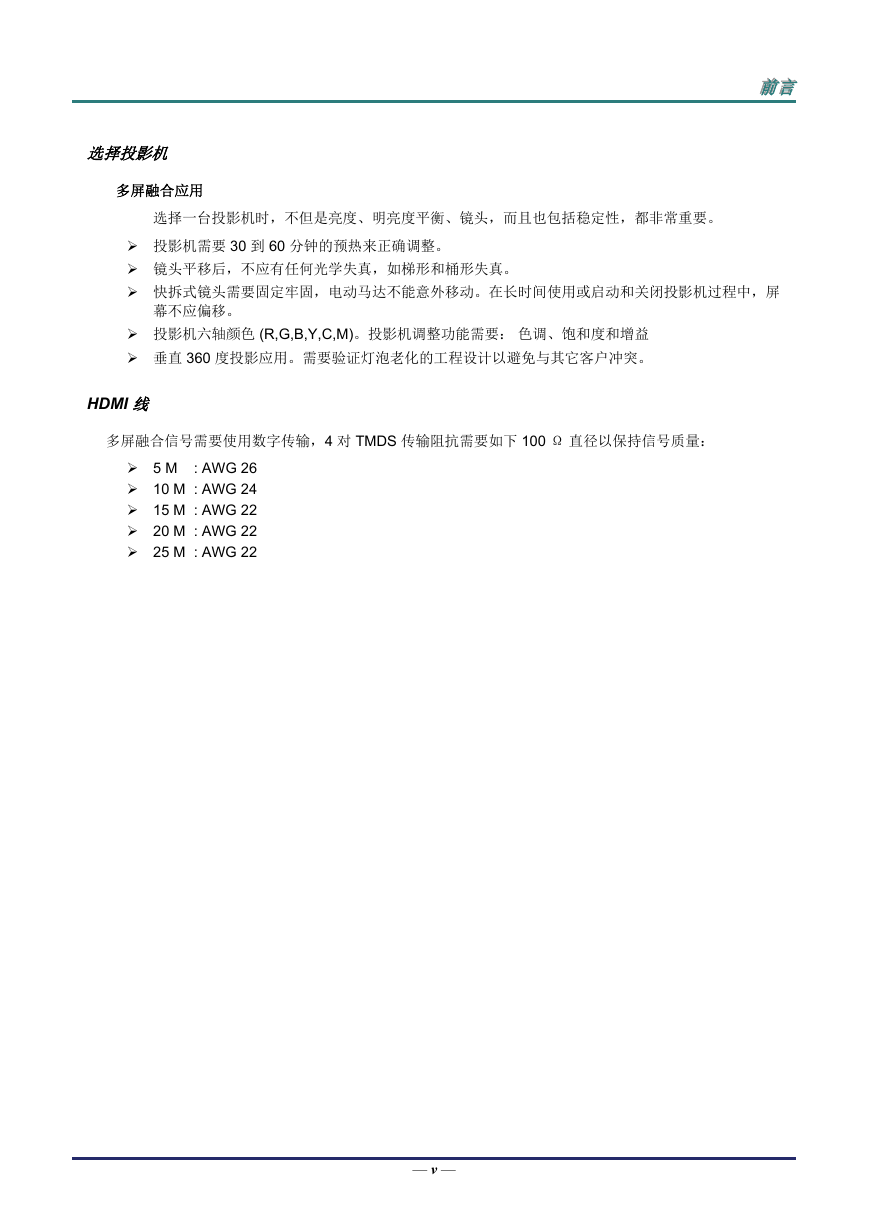

前前前言言言选择投影机多屏融合应用选择一台投影机时，不但是亮度、明亮度平衡、镜头，而且也包括稳定性，都非常重要。  投影机需要 30 到 60 分钟的预热来正确调整。  镜头平移后，不应有任何光学失真，如梯形和桶形失真。  快拆式镜头需要固定牢固，电动马达不能意外移动。在长时间使用或启动和关闭投影机过程中，屏幕不应偏移。  投影机六轴颜色 (R,G,B,Y,C,M)。投影机调整功能需要：色调、饱和度和增益  垂直 360 度投影应用。需要验证灯泡老化的工程设计以避免与其它客户冲突。 HDMI 线多屏融合信号需要使用数字传输，4 对 TMDS 传输阻抗需要如下 100 Ω 直径以保持信号质量：  5 M : AWG 26  10 M : AWG 24  15 M : AWG 22  20 M : AWG 22  25 M : AWG 22 — v —

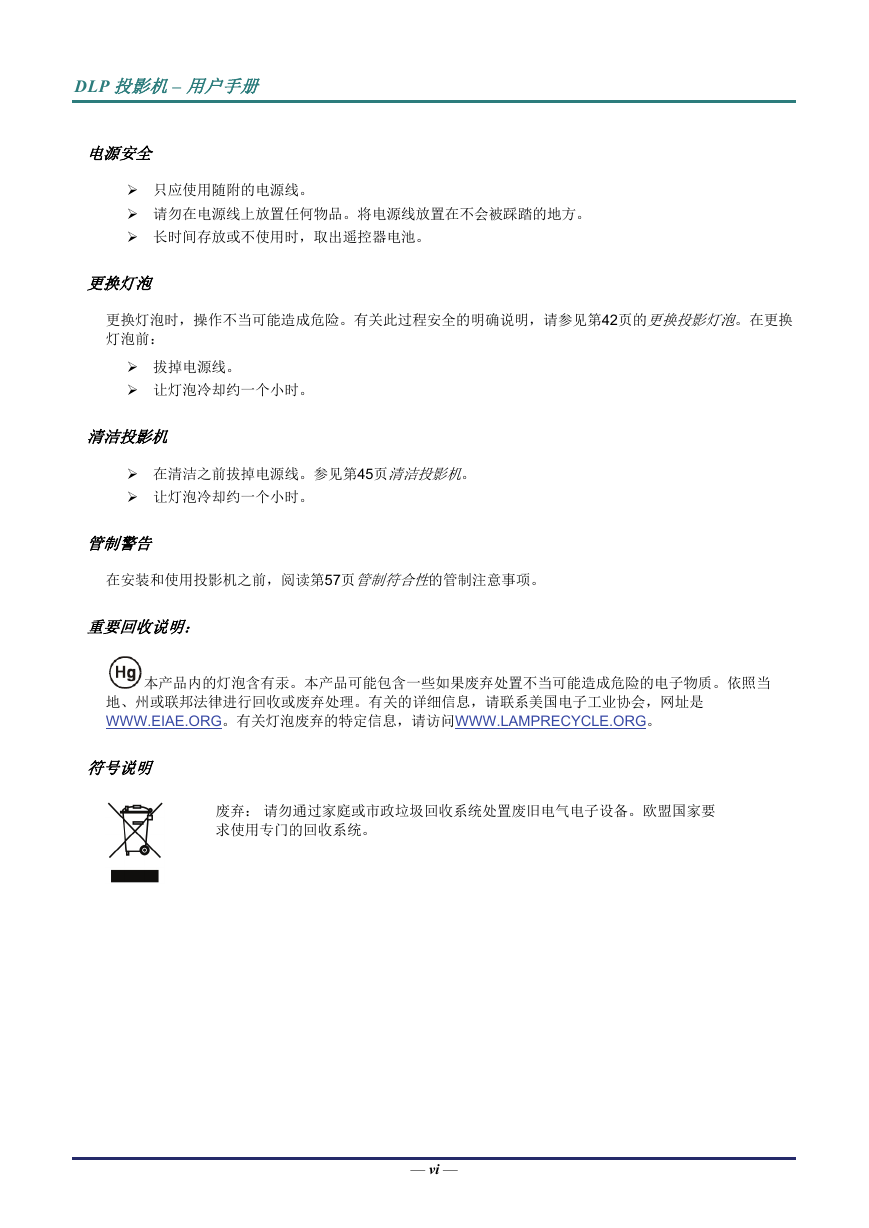

DLP 投影机 – 用户手册电源安全  只应使用随附的电源线。  请勿在电源线上放置任何物品。将电源线放置在不会被踩踏的地方。  长时间存放或不使用时，取出遥控器电池。更换灯泡更换灯泡时，操作不当可能造成危险。有关此过程安全的明确说明，请参见第42页的更换投影灯泡。在更换灯泡前：  拔掉电源线。  让灯泡冷却约一个小时。清洁投影机  在清洁之前拔掉电源线。参见第45页清洁投影机。  让灯泡冷却约一个小时。管制警告在安装和使用投影机之前，阅读第57页管制符合性的管制注意事项。重要回收说明：本产品内的灯泡含有汞。本产品可能包含一些如果废弃处置不当可能造成危险的电子物质。依照当地、州或联邦法律进行回收或废弃处理。有关的详细信息，请联系美国电子工业协会，网址是 WWW.EIAE.ORG。有关灯泡废弃的特定信息，请访问WWW.LAMPRECYCLE.ORG。符号说明废弃：请勿通过家庭或市政垃圾回收系统处置废旧电气电子设备。欧盟国家要求使用专门的回收系统。 — vi —

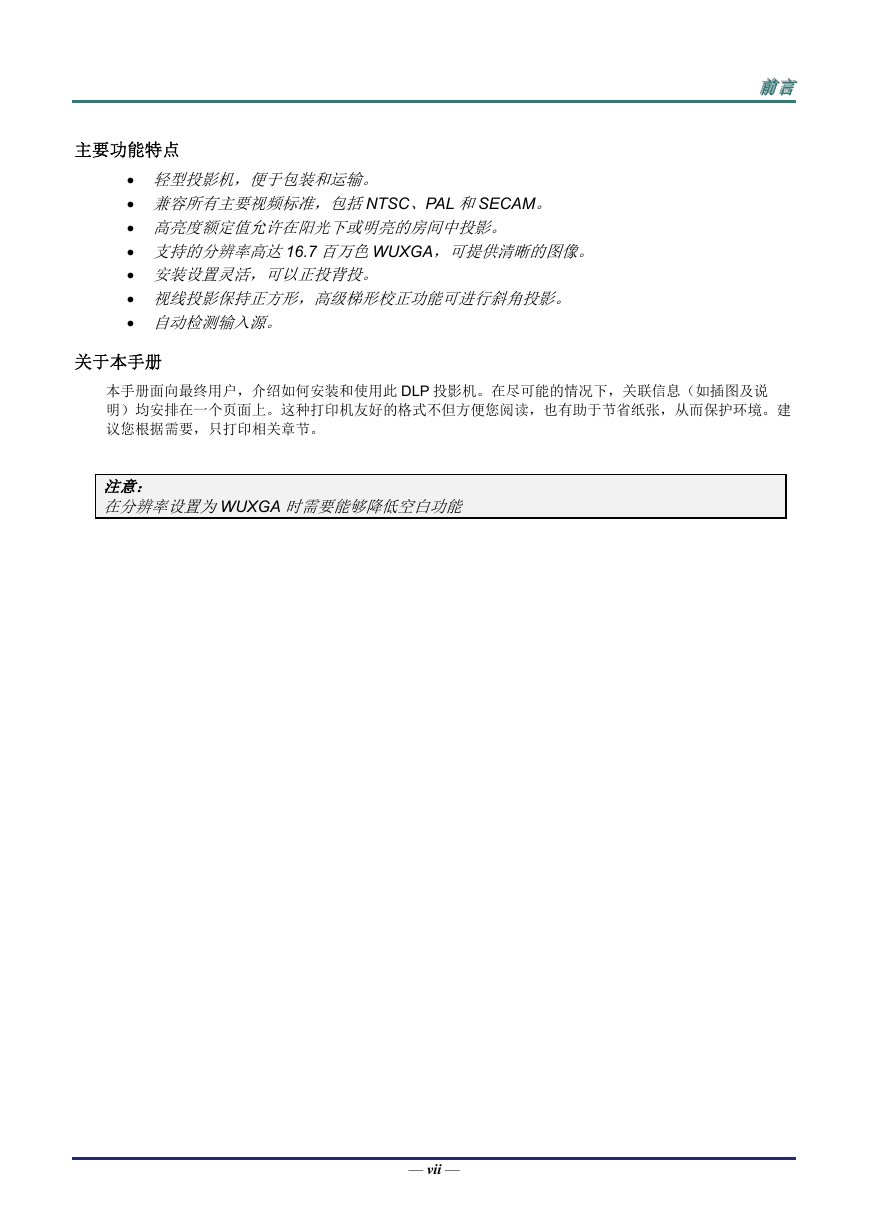

前前前言言言主要功能特点  轻型投影机，便于包装和运输。  兼容所有主要视频标准，包括NTSC、PAL 和SECAM。  高亮度额定值允许在阳光下或明亮的房间中投影。  支持的分辨率高达16.7 百万色WUXGA，可提供清晰的图像。  安装设置灵活，可以正投背投。  视线投影保持正方形，高级梯形校正功能可进行斜角投影。  自动检测输入源。关于本手册本手册面向最终用户，介绍如何安装和使用此 DLP 投影机。在尽可能的情况下，关联信息（如插图及说明）均安排在一个页面上。这种打印机友好的格式不但方便您阅读，也有助于节省纸张，从而保护环境。建议您根据需要，只打印相关章节。注意：在分辨率设置为 WUXGA 时需要能够降低空白功能 — vii —
