    现代电子系统
    课程设计
    现代电子系统 课程设计 设计名称：简易洗衣机控制电路 专业班级： tongxin 姓名：ganyuanchao 学号： 指导老师： 日期： 2010-1-7

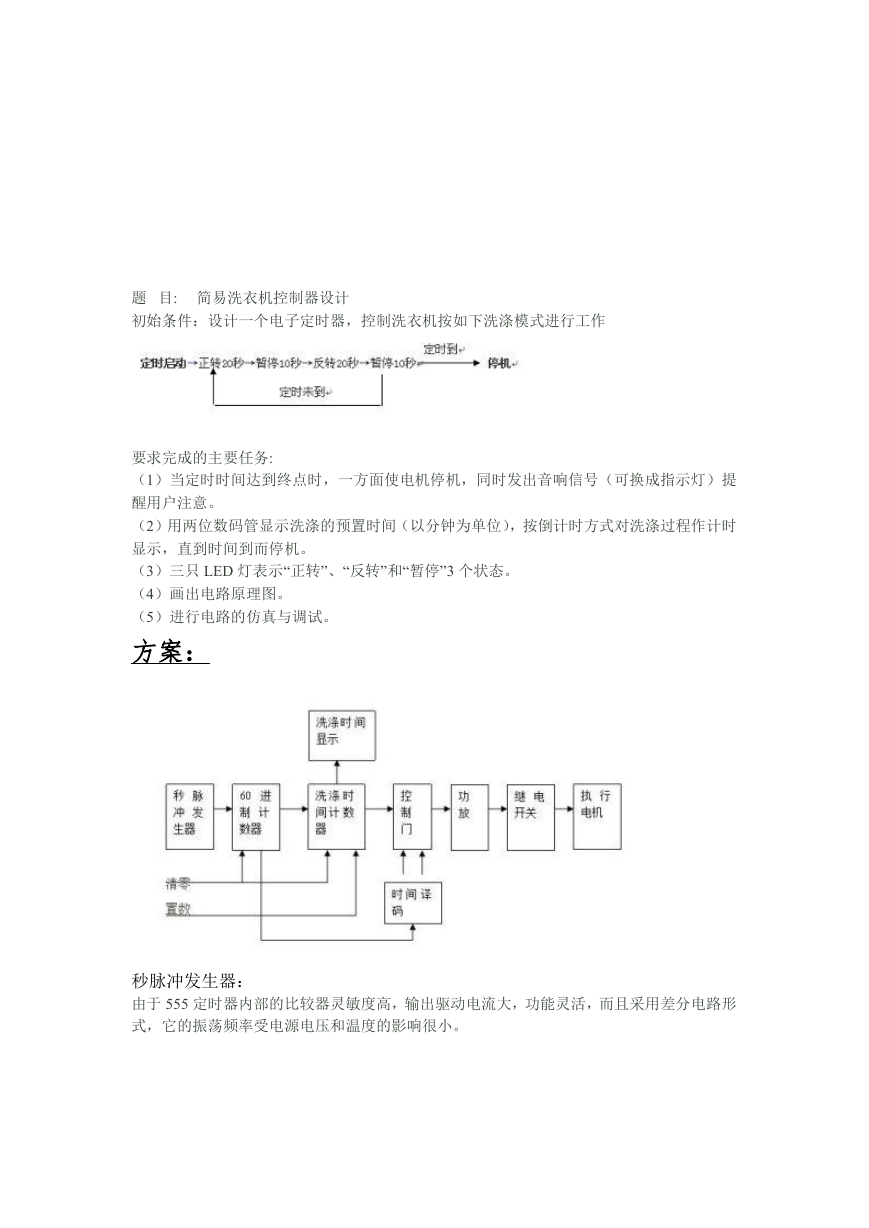

    题 目: 简易洗衣机控制器设计 初始条件：设计一个电子定时器，控制洗衣机按如下洗涤模式进行工作 要求完成的主要任务: （1）当定时时间达到终点时，一方面使电机停机，同时发出音响信号（可换成指示灯）提 醒用户注意。 （2）用两位数码管显示洗涤的预置时间（以分钟为单位），按倒计时方式对洗涤过程作计时 显示，直到时间到而停机。 （3）三只 LED 灯表示“正转”、“反转”和“暂停”3 个状态。 （4）画出电路原理图。 （5）进行电路的仿真与调试。 方案： 秒脉冲发生器： 由于 555 定时器内部的比较器灵敏度高，输出驱动电流大，功能灵活，而且采用差分电路形 式，它的振荡频率受电源电压和温度的影响很小。

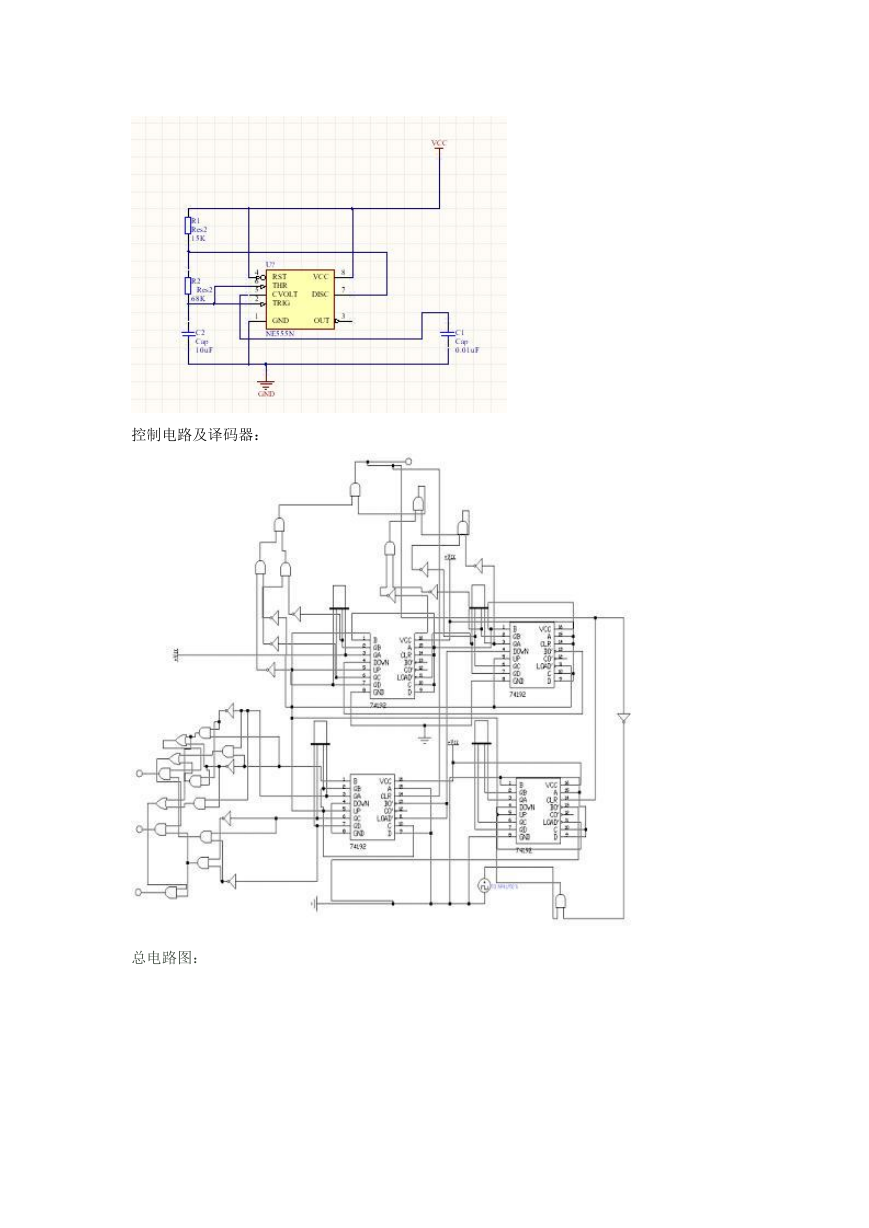

    控制电路及译码器： 总电路图：

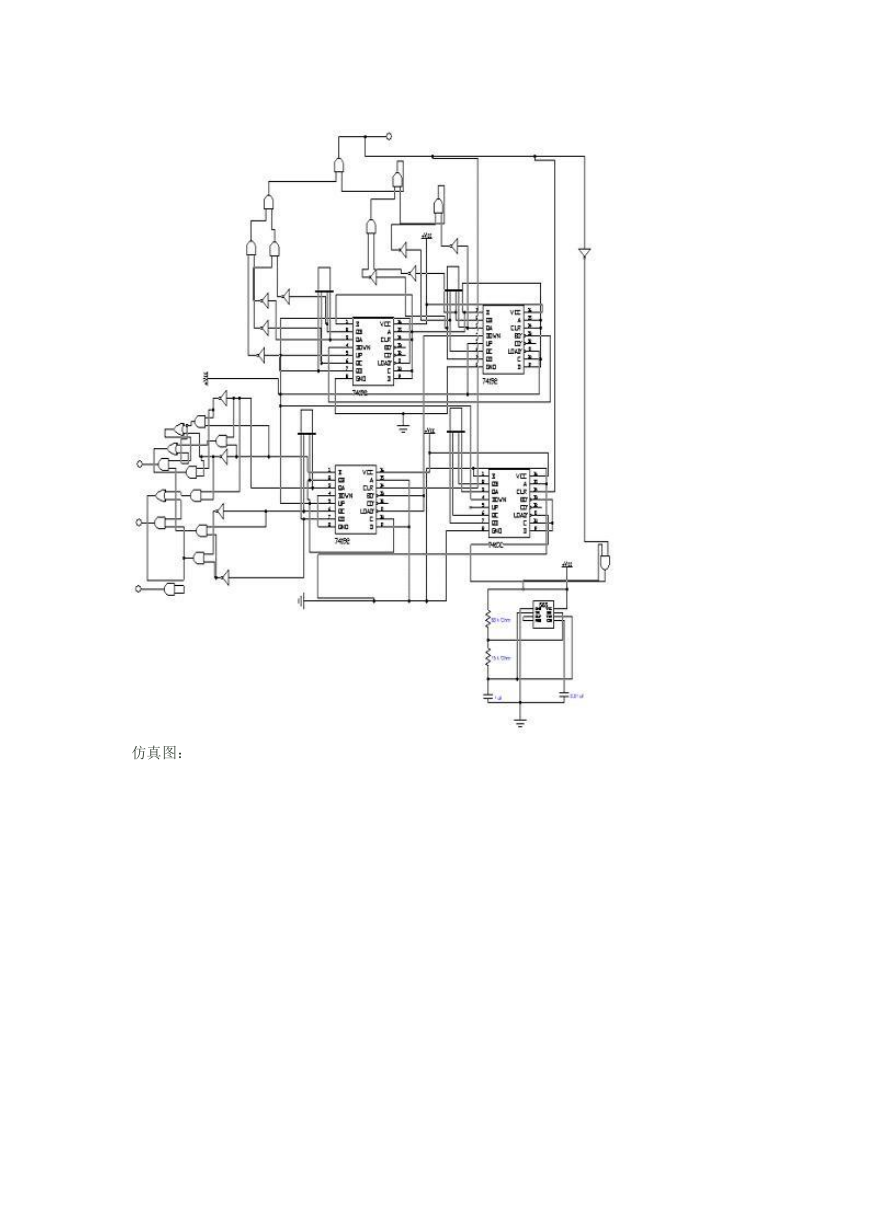

    仿真图：

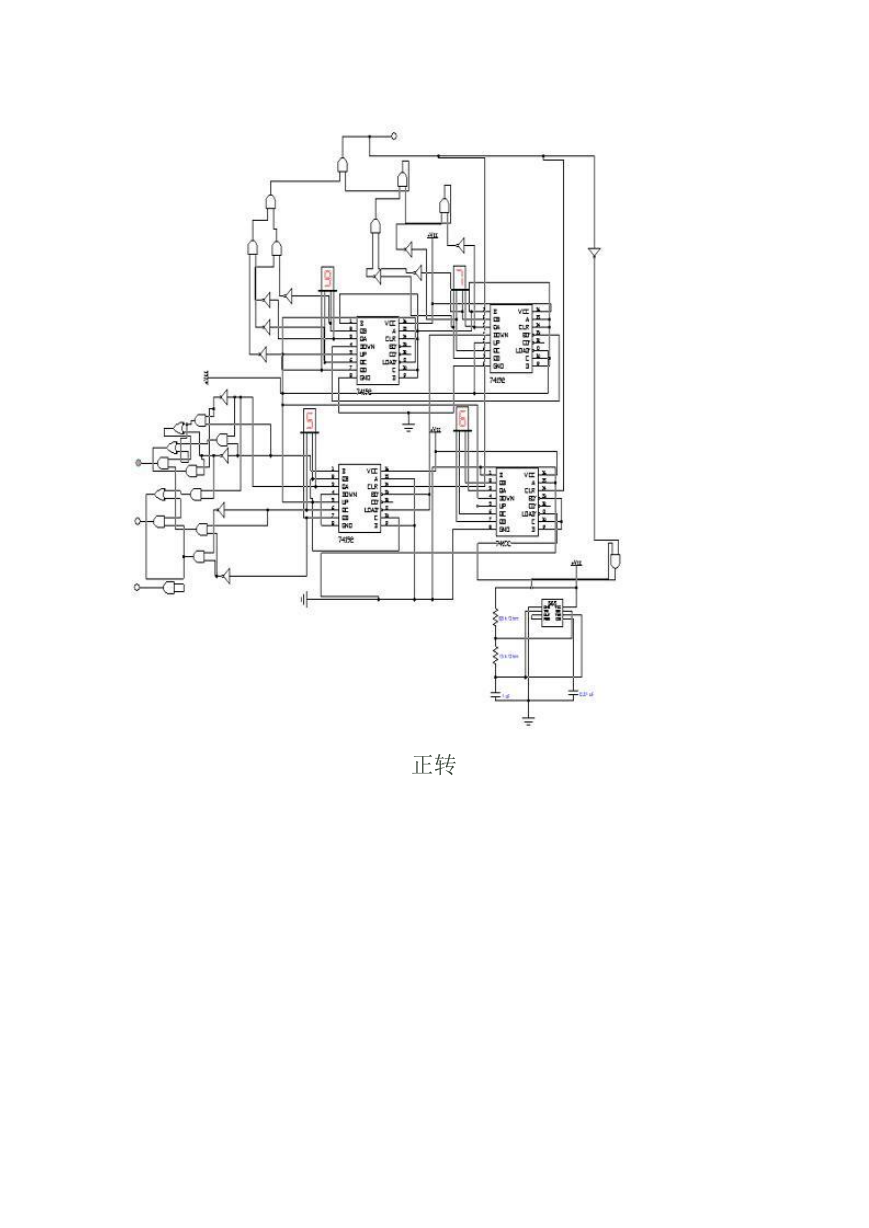

    正转

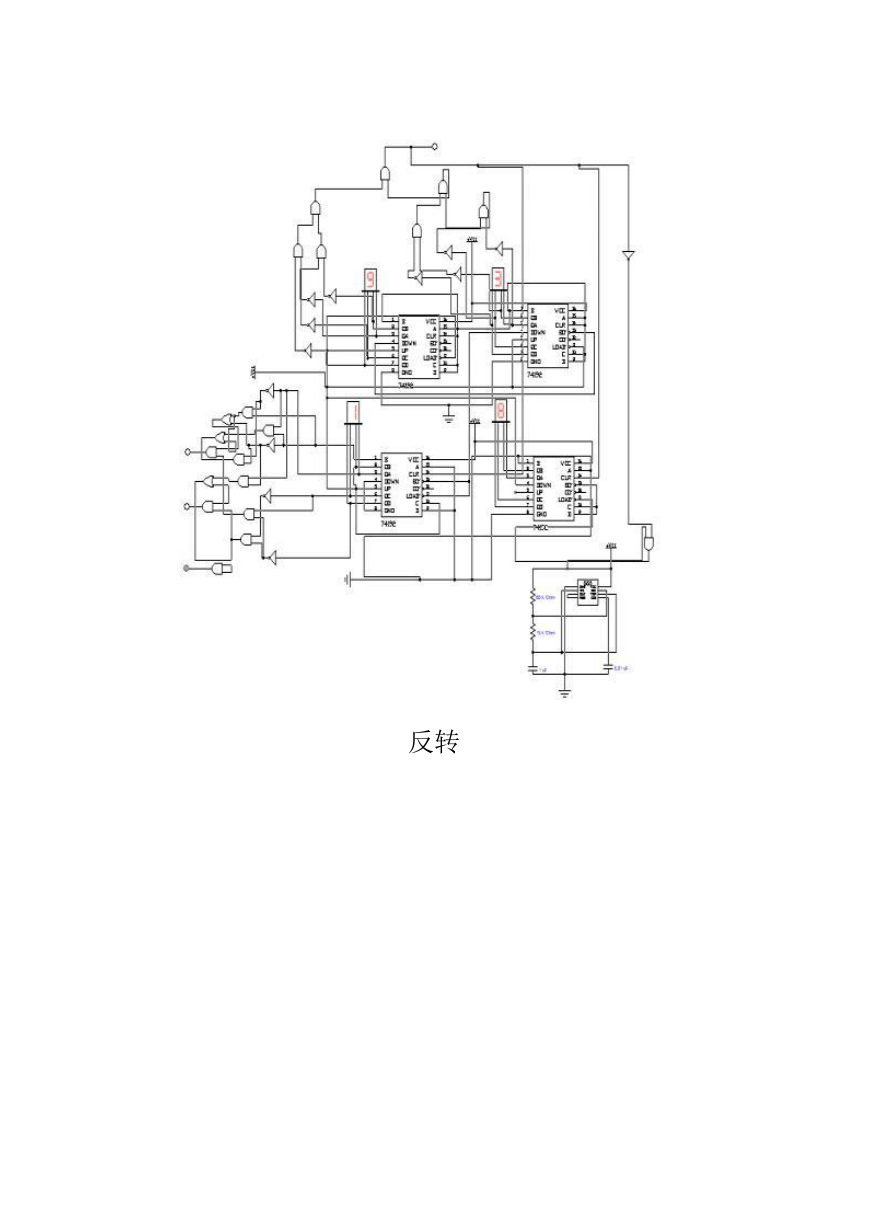

    反转

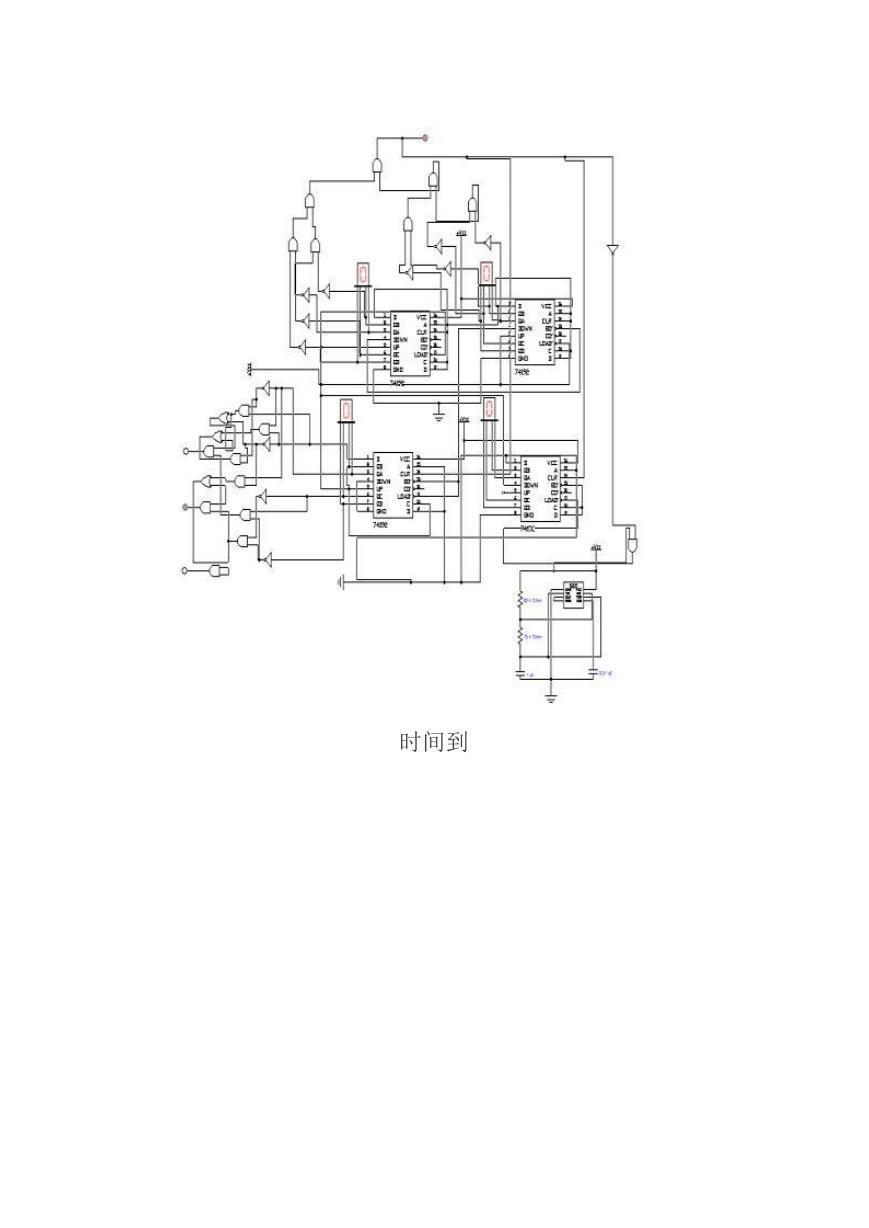

    时间到

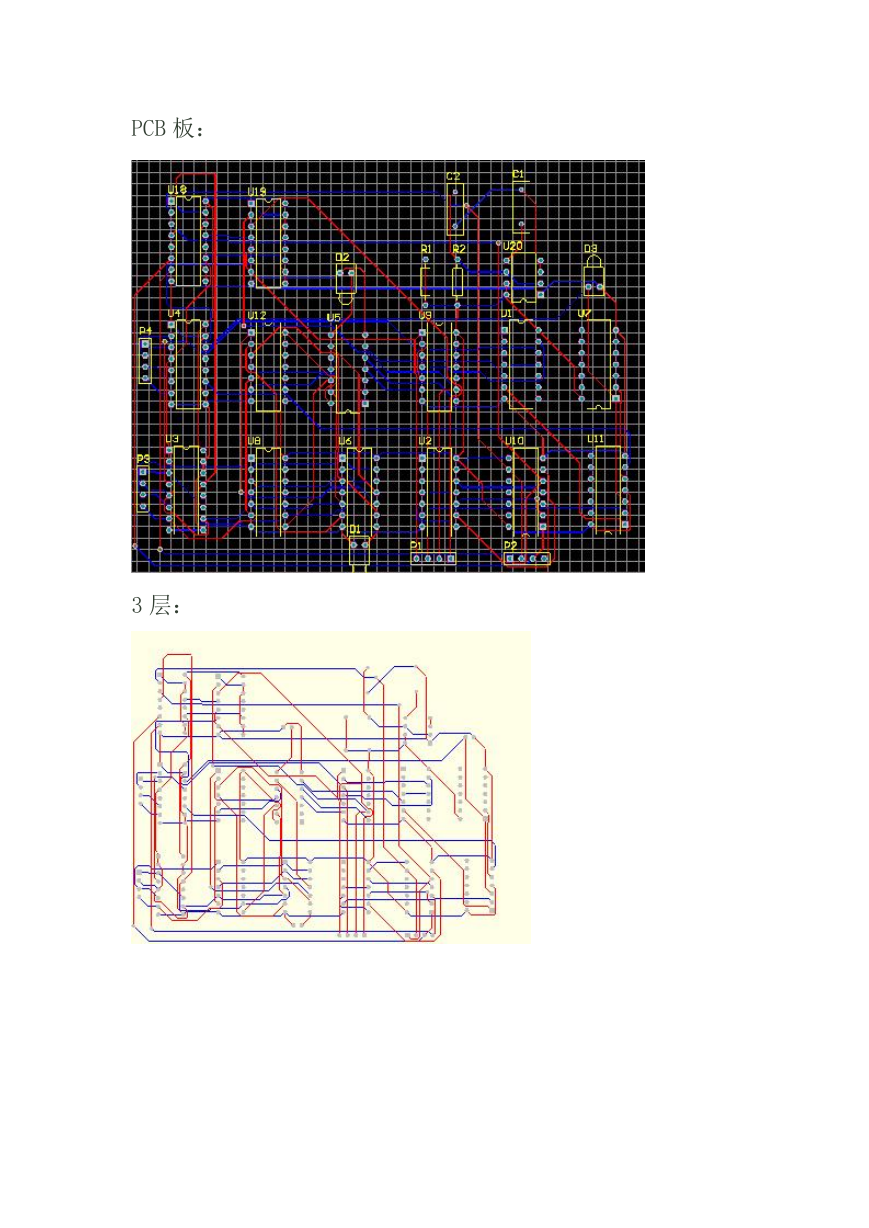

    PCB 板： 3 层：
