ANSYS土木工程经典实例命令流大全.doc
1．ANSYS SOLID65环向布置钢筋的例子
2.混凝土非线性计算实例（1）- MISO单压
3.混凝土非线性计算实例（2）- MISO约束压
4.混凝土非线性计算实例（3）- KINH滞回
5.混凝土非线性计算实例（4）- KINH压-拉裂
6.混凝土非线性计算实例（5）
7.混凝土非线性计算实例（6）
8.混凝土非线性计算实例（7）- MISO滞回
9.混凝土非线性计算实例（8）
10.混凝土非线性计算实例（9）-梁平面应力
11.四层弹簧－质点模型的地震分析
12.悬臂梁地震分析
13.用beam 54单元描述变截面梁的例子
14.变截面梁实例
15.拱桥浇筑过程分析-单元生死应用实例
16.简支梁实体与预应力钢筋分析实例
17. 简单的二维焊接分析－单元生死实例
18.隧道开挖（三维）的命令流
19.岩土接触分析实例
20.钢筋混凝土管的动力响应特性分析实例
21.隧道模拟开挖命令流（入门）
22.螺栓连接的模拟实现问题
23.道路的基层、垫层模量与应力之间的关系
23.滞回分析
24.模拟某楼层浇注
25.在面上施加移动的面力
27.在任意面施加任意方向任意变化的压力
28.预紧分析
29.几何非线性+塑性+接触+蠕变
30.埋设在地下的排水管道
32.幕墙企业玻璃简化计算
33.等截面杆单元生死应用实例
34.梁板建模联系
36.简单的例子－如何对结构的振动控制分析
37.模态分析结果的输出实例
38.火车过桥动态加载实例（部分）
39.悬索结构的找形和计算的例题
40.陶瓷杆撞击铝板的例子
41.求反作用力的APDL命令法
42.LS-DYNA实例（部分）
43.路面分层填筑对路基的影响
44.一个例子（含地震影响，求振兴与频率）
45.接触面上的压力总和
46.施加位置函数荷载
47.非线性分析考虑刚度退化
48.一个圆形水池的静力分析
49.ANSYS中混凝土模式预应力模拟的算例
50.悬臂梁受重力作用发生大变形求其固有频率
51.循环对称结构模态分析
52.三角平台受谐波载荷作用的结构响应
53.三角平台受一地震谱激励的应力分布和支反力
54.三角平台受时程载荷作用的应力分布和变形过程
55.经典层合板理论
56．定易圆轨迹的例子
57．模拟门式刚架施工－单元生死
58．钢筋混凝土整体式模型例子
59．在荷载步之间改变材料属性例子
60．含预应力的特征值屈曲计算
61．振型叠加计算及工况组合例子
62．柱子稳定分析算（预应力，特征值屈曲，初始缺陷）
63． module MConcrete !混凝土模板
64.混凝土开裂实例
65．螺栓网格划分
66．自由液面的土石坝平面渗流分析
67．导出刚度矩阵
68．某混凝土拱坝工程施工期及运行期温度场仿真分析
69．移动温度荷载计算
70．SHSD用于壳-实体装配实例An
71．ansys显示－隐式－回弹分析实例
72．工况组合的经典例子

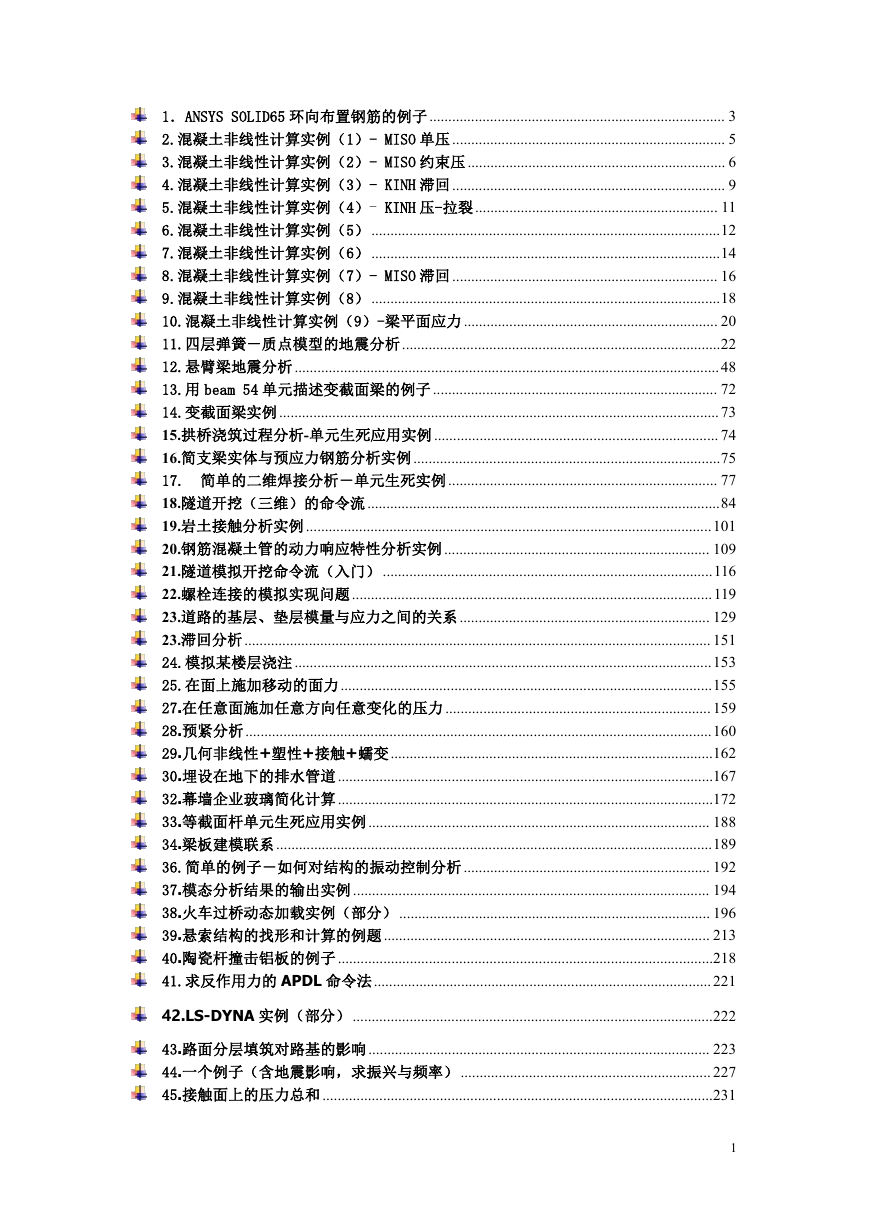

1．ANSYS SOLID65 环向布置钢筋的例子.............................................................................. 3
2.混凝土非线性计算实例（1）- MISO 单压 ........................................................................ 5
3.混凝土非线性计算实例（2）- MISO 约束压 .................................................................... 6
4.混凝土非线性计算实例（3）- KINH 滞回 ........................................................................ 9
5.混凝土非线性计算实例（4）- KINH 压-拉裂................................................................ 11
6.混凝土非线性计算实例（5） ............................................................................................12
7.混凝土非线性计算实例（6） ............................................................................................14
8.混凝土非线性计算实例（7）- MISO 滞回 ...................................................................... 16
9.混凝土非线性计算实例（8） ............................................................................................18
10.混凝土非线性计算实例（9）-梁平面应力 ................................................................... 20
11.四层弹簧－质点模型的地震分析....................................................................................22
12.悬臂梁地震分析 ................................................................................................................48
13.用 beam 54 单元描述变截面梁的例子 ........................................................................... 72
14.变截面梁实例 ....................................................................................................................73
15.拱桥浇筑过程分析-单元生死应用实例 ........................................................................... 74
16.简支梁实体与预应力钢筋分析实例.................................................................................75
17. 简单的二维焊接分析－单元生死实例....................................................................... 77
18.隧道开挖（三维）的命令流 .............................................................................................84
19.岩土接触分析实例 ...........................................................................................................101
20.钢筋混凝土管的动力响应特性分析实例 ...................................................................... 109
21.隧道模拟开挖命令流（入门） .......................................................................................116
22.螺栓连接的模拟实现问题 ...............................................................................................119
23.道路的基层、垫层模量与应力之间的关系 .................................................................. 129
23.滞回分析........................................................................................................................... 151
24.模拟某楼层浇注 ..............................................................................................................153
25.在面上施加移动的面力..................................................................................................155
27.在任意面施加任意方向任意变化的压力 ...................................................................... 159
28.预紧分析...........................................................................................................................160
29.几何非线性+塑性+接触+蠕变.....................................................................................162
30.埋设在地下的排水管道 ...................................................................................................167
32.幕墙企业玻璃简化计算 ...................................................................................................172
33.等截面杆单元生死应用实例 .......................................................................................... 188
34.梁板建模联系 ...................................................................................................................189
36.简单的例子－如何对结构的振动控制分析 ................................................................. 192
37.模态分析结果的输出实例 .............................................................................................. 194
38.火车过桥动态加载实例（部分） .................................................................................. 196
39.悬索结构的找形和计算的例题 ...................................................................................... 213
40.陶瓷杆撞击铝板的例子 ...................................................................................................218
41.求反作用力的 APDL 命令法.........................................................................................221
42.LS-DYNA 实例（部分） ...............................................................................................222
43.路面分层填筑对路基的影响 .......................................................................................... 223
44.一个例子（含地震影响，求振兴与频率） .................................................................. 227
45.接触面上的压力总和 .......................................................................................................231
1

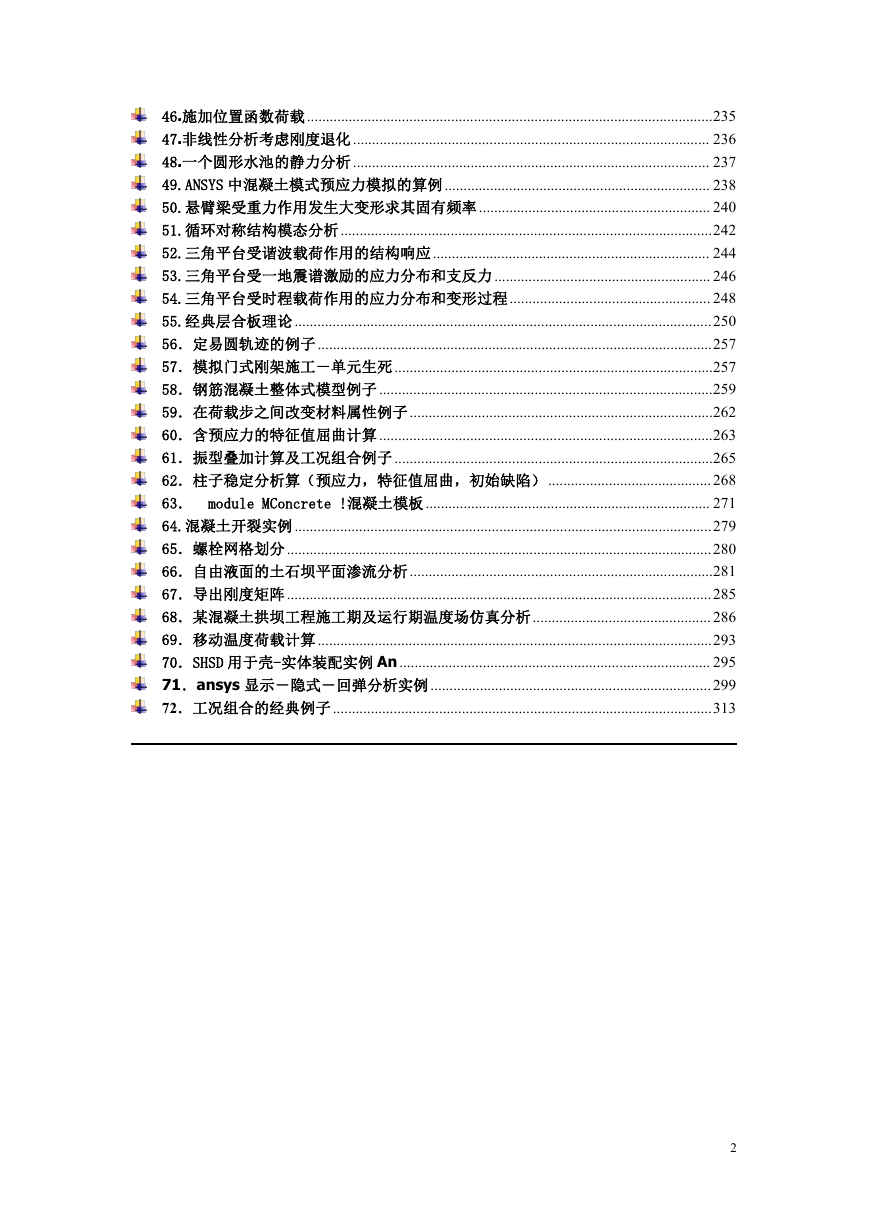

46.施加位置函数荷载 ...........................................................................................................235
47.非线性分析考虑刚度退化 .............................................................................................. 236
48.一个圆形水池的静力分析 .............................................................................................. 237
49.ANSYS 中混凝土模式预应力模拟的算例...................................................................... 238
50.悬臂梁受重力作用发生大变形求其固有频率 ............................................................. 240
51.循环对称结构模态分析..................................................................................................242
52.三角平台受谐波载荷作用的结构响应......................................................................... 244
53.三角平台受一地震谱激励的应力分布和支反力 ......................................................... 246
54.三角平台受时程载荷作用的应力分布和变形过程..................................................... 248
55.经典层合板理论 ..............................................................................................................250
56．定易圆轨迹的例子 ........................................................................................................257
57．模拟门式刚架施工－单元生死 ....................................................................................257
58．钢筋混凝土整体式模型例子 ........................................................................................259
59．在荷载步之间改变材料属性例子................................................................................262
60．含预应力的特征值屈曲计算 ........................................................................................263
61．振型叠加计算及工况组合例子 ....................................................................................265
62．柱子稳定分析算（预应力，特征值屈曲，初始缺陷） ...........................................268
63． module MConcrete !混凝土模板 ........................................................................... 271
64.混凝土开裂实例 ..............................................................................................................279
65．螺栓网格划分 ................................................................................................................280
66．自由液面的土石坝平面渗流分析................................................................................281
67．导出刚度矩阵 ................................................................................................................285
68．某混凝土拱坝工程施工期及运行期温度场仿真分析............................................... 286
69．移动温度荷载计算 ........................................................................................................293
70．SHSD 用于壳-实体装配实例 An.................................................................................. 295
71．ansys 显示－隐式－回弹分析实例 ..........................................................................299
72．工况组合的经典例子 ....................................................................................................313
2

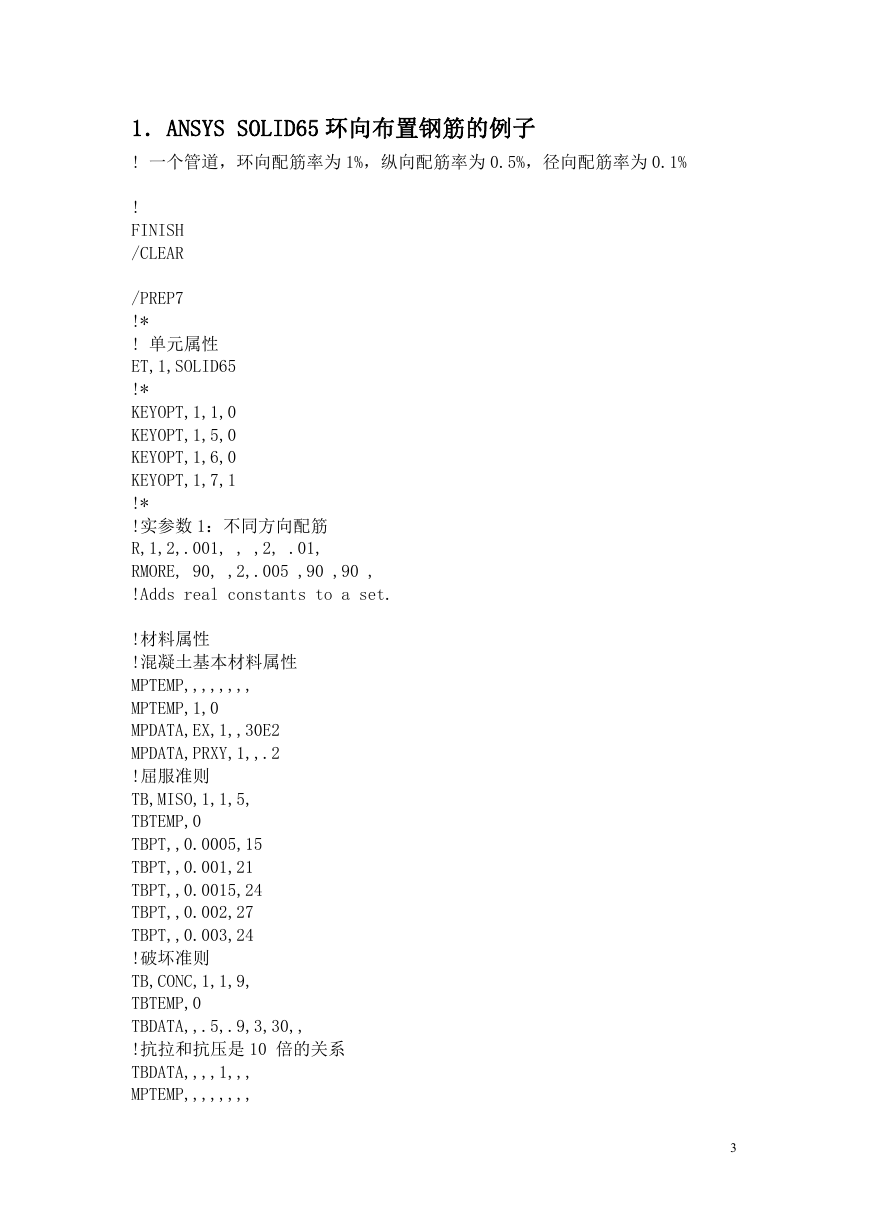

1．ANSYS SOLID65 环向布置钢筋的例子
! 一个管道，环向配筋率为 1%，纵向配筋率为 0.5%，径向配筋率为 0.1%
!
FINISH
/CLEAR
/PREP7
!*
! 单元属性
ET,1,SOLID65
!*
KEYOPT,1,1,0
KEYOPT,1,5,0
KEYOPT,1,6,0
KEYOPT,1,7,1
!*
!实参数 1：不同方向配筋
R,1,2,.001, , ,2, .01,
RMORE, 90, ,2,.005 ,90 ,90 ,
!Adds real constants to a set.
!材料属性
!混凝土基本材料属性
MPTEMP,,,,,,,,
MPTEMP,1,0
MPDATA,EX,1,,30E2
MPDATA,PRXY,1,,.2
!屈服准则
TB,MISO,1,1,5,
TBTEMP,0
TBPT,,0.0005,15
TBPT,,0.001,21
TBPT,,0.0015,24
TBPT,,0.002,27
TBPT,,0.003,24
!破坏准则
TB,CONC,1,1,9,
TBTEMP,0
TBDATA,,.5,.9,3,30,,
!抗拉和抗压是 10 倍的关系
TBDATA,,,,1,,,
MPTEMP,,,,,,,,
3

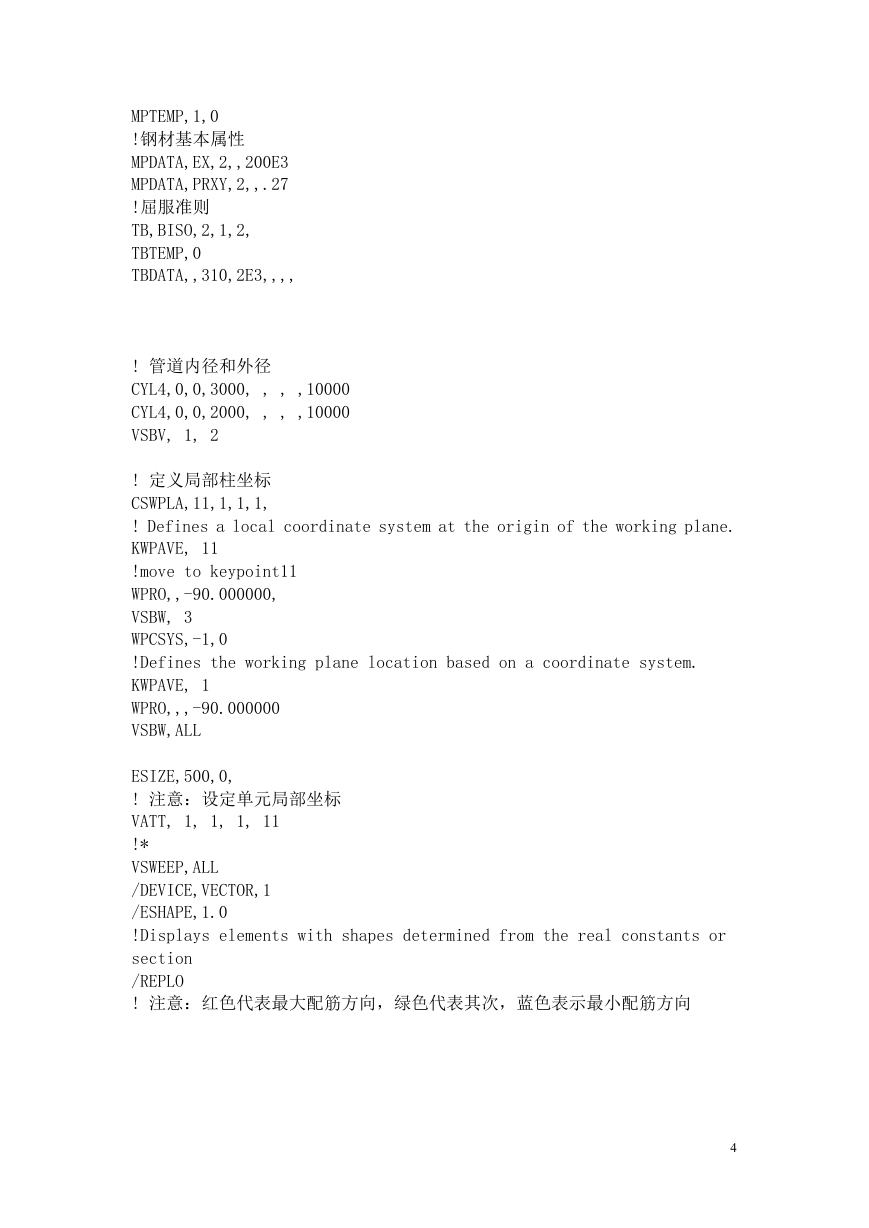

MPTEMP,1,0
!钢材基本属性
MPDATA,EX,2,,200E3
MPDATA,PRXY,2,,.27
!屈服准则
TB,BISO,2,1,2,
TBTEMP,0
TBDATA,,310,2E3,,,,
! 管道内径和外径
CYL4,0,0,3000, , , ,10000
CYL4,0,0,2000, , , ,10000
VSBV, 1, 2
! 定义局部柱坐标
CSWPLA,11,1,1,1,
! Defines a local coordinate system at the origin of the working plane.
KWPAVE, 11
!move to keypoint11
WPRO,,-90.000000,
VSBW, 3
WPCSYS,-1,0
!Defines the working plane location based on a coordinate system.
KWPAVE, 1
WPRO,,,-90.000000
VSBW,ALL
ESIZE,500,0,
! 注意：设定单元局部坐标
VATT, 1, 1, 1, 11
!*
VSWEEP,ALL
/DEVICE,VECTOR,1
/ESHAPE,1.0
!Displays elements with shapes determined from the real constants or
section
/REPLO
! 注意：红色代表最大配筋方向，绿色代表其次，蓝色表示最小配筋方向
4

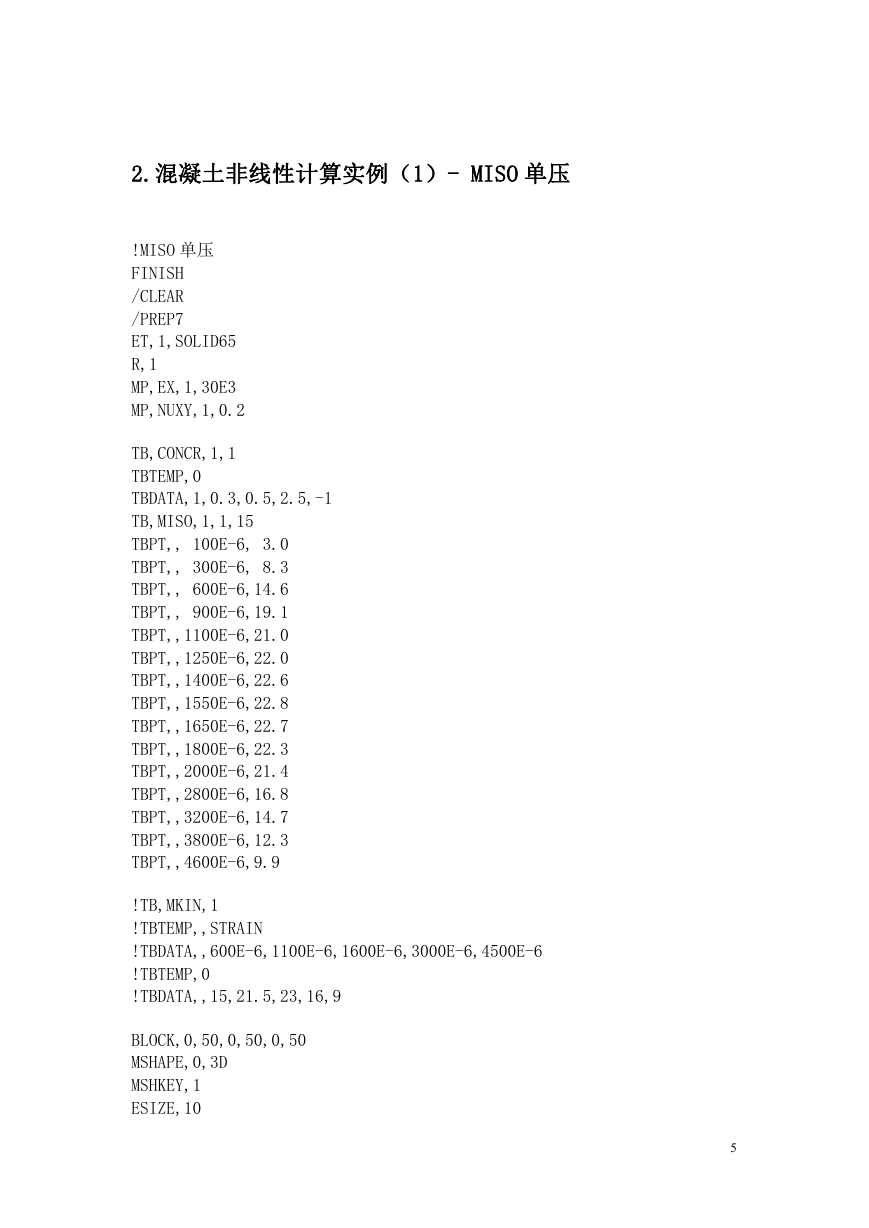

2.混凝土非线性计算实例（1）- MISO 单压
!MISO 单压
FINISH
/CLEAR
/PREP7
ET,1,SOLID65
R,1
MP,EX,1,30E3
MP,NUXY,1,0.2
TB,CONCR,1,1
TBTEMP,0
TBDATA,1,0.3,0.5,2.5,-1
TB,MISO,1,1,15
TBPT,, 100E-6, 3.0
TBPT,, 300E-6, 8.3
TBPT,, 600E-6,14.6
TBPT,, 900E-6,19.1
TBPT,,1100E-6,21.0
TBPT,,1250E-6,22.0
TBPT,,1400E-6,22.6
TBPT,,1550E-6,22.8
TBPT,,1650E-6,22.7
TBPT,,1800E-6,22.3
TBPT,,2000E-6,21.4
TBPT,,2800E-6,16.8
TBPT,,3200E-6,14.7
TBPT,,3800E-6,12.3
TBPT,,4600E-6,9.9
!TB,MKIN,1
!TBTEMP,,STRAIN
!TBDATA,,600E-6,1100E-6,1600E-6,3000E-6,4500E-6
!TBTEMP,0
!TBDATA,,15,21.5,23,16,9
BLOCK,0,50,0,50,0,50
MSHAPE,0,3D
MSHKEY,1
ESIZE,10
5

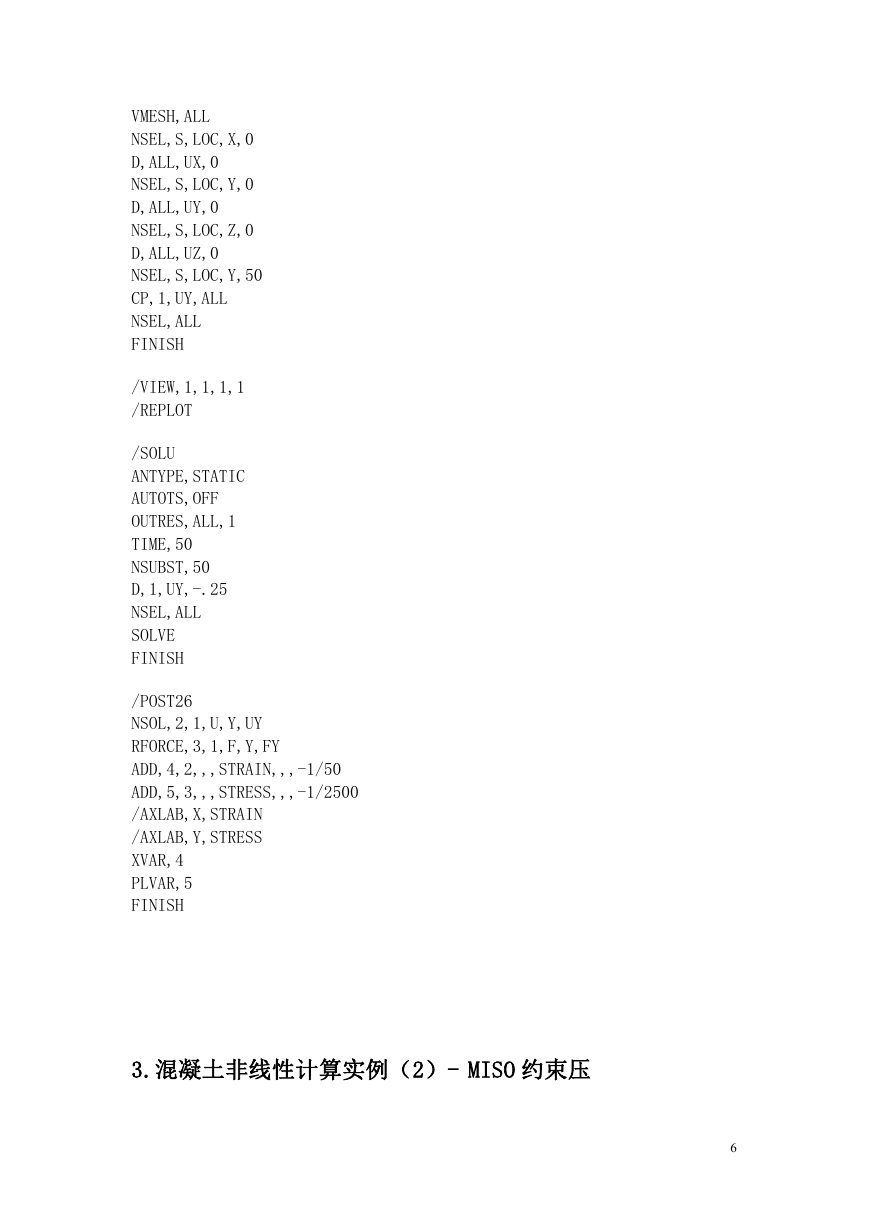

VMESH,ALL
NSEL,S,LOC,X,0
D,ALL,UX,0
NSEL,S,LOC,Y,0
D,ALL,UY,0
NSEL,S,LOC,Z,0
D,ALL,UZ,0
NSEL,S,LOC,Y,50
CP,1,UY,ALL
NSEL,ALL
FINISH
/VIEW,1,1,1,1
/REPLOT
/SOLU
ANTYPE,STATIC
AUTOTS,OFF
OUTRES,ALL,1
TIME,50
NSUBST,50
D,1,UY,-.25
NSEL,ALL
SOLVE
FINISH
/POST26
NSOL,2,1,U,Y,UY
RFORCE,3,1,F,Y,FY
ADD,4,2,,,STRAIN,,,-1/50
ADD,5,3,,,STRESS,,,-1/2500
/AXLAB,X,STRAIN
/AXLAB,Y,STRESS
XVAR,4
PLVAR,5
FINISH
3.混凝土非线性计算实例（2）- MISO 约束压
6

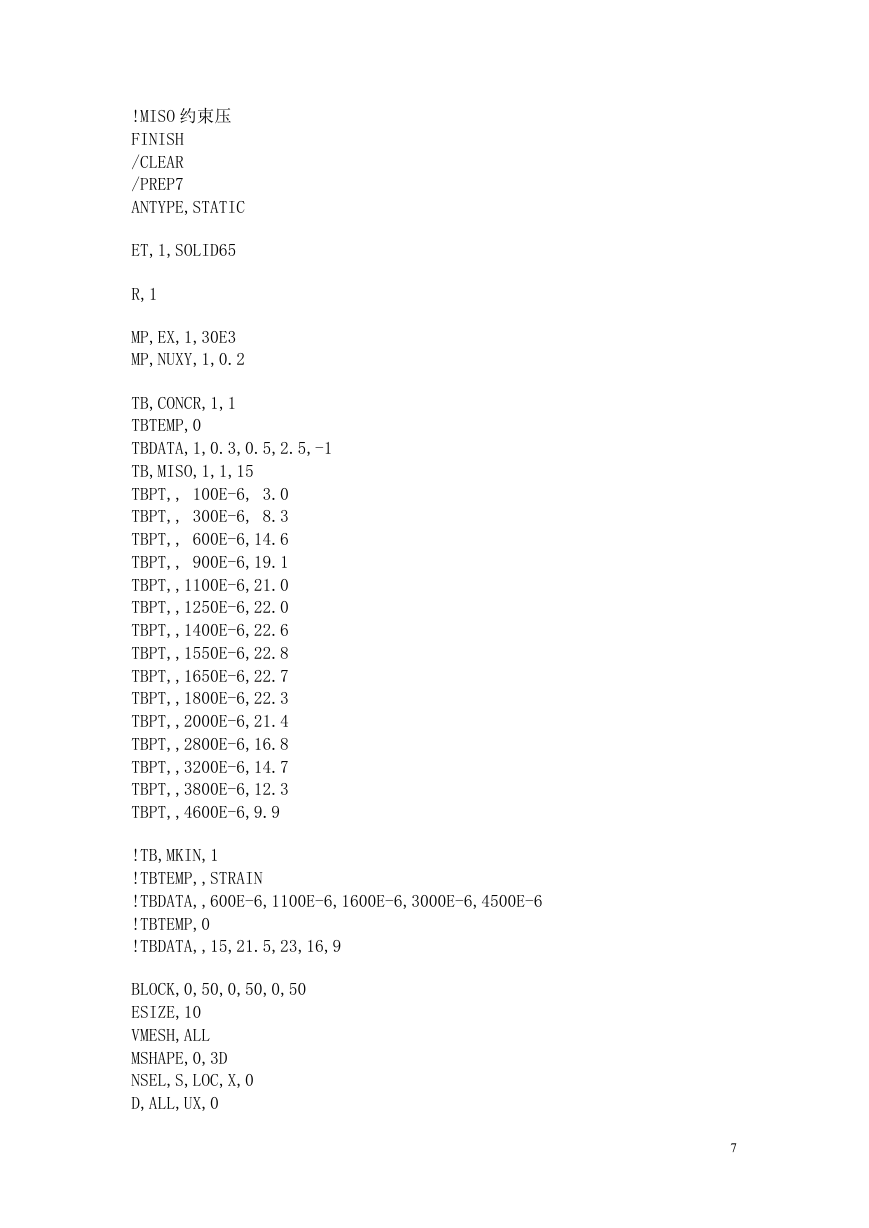

!MISO 约束压
FINISH
/CLEAR
/PREP7
ANTYPE,STATIC
ET,1,SOLID65
R,1
MP,EX,1,30E3
MP,NUXY,1,0.2
TB,CONCR,1,1
TBTEMP,0
TBDATA,1,0.3,0.5,2.5,-1
TB,MISO,1,1,15
TBPT,, 100E-6, 3.0
TBPT,, 300E-6, 8.3
TBPT,, 600E-6,14.6
TBPT,, 900E-6,19.1
TBPT,,1100E-6,21.0
TBPT,,1250E-6,22.0
TBPT,,1400E-6,22.6
TBPT,,1550E-6,22.8
TBPT,,1650E-6,22.7
TBPT,,1800E-6,22.3
TBPT,,2000E-6,21.4
TBPT,,2800E-6,16.8
TBPT,,3200E-6,14.7
TBPT,,3800E-6,12.3
TBPT,,4600E-6,9.9
!TB,MKIN,1
!TBTEMP,,STRAIN
!TBDATA,,600E-6,1100E-6,1600E-6,3000E-6,4500E-6
!TBTEMP,0
!TBDATA,,15,21.5,23,16,9
BLOCK,0,50,0,50,0,50
ESIZE,10
VMESH,ALL
MSHAPE,0,3D
NSEL,S,LOC,X,0
D,ALL,UX,0
7

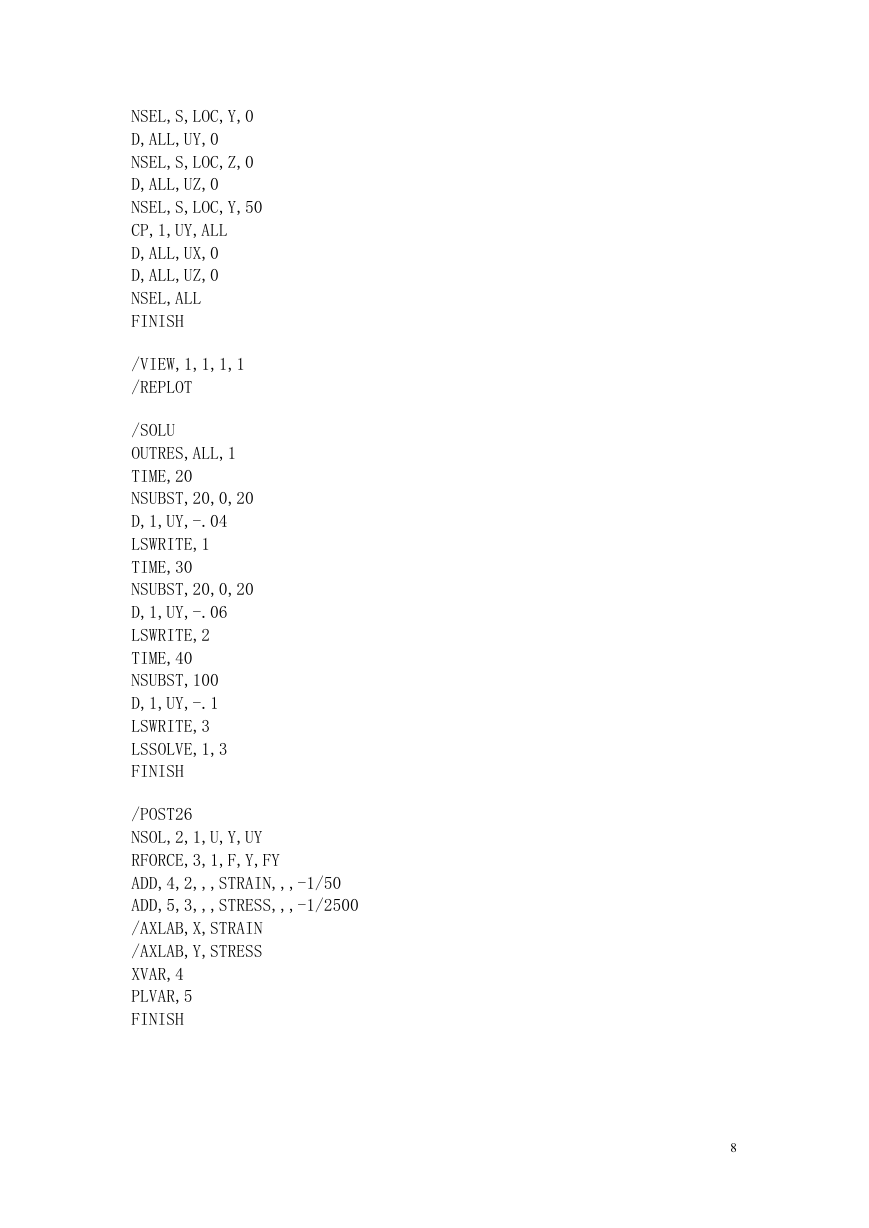

NSEL,S,LOC,Y,0
D,ALL,UY,0
NSEL,S,LOC,Z,0
D,ALL,UZ,0
NSEL,S,LOC,Y,50
CP,1,UY,ALL
D,ALL,UX,0
D,ALL,UZ,0
NSEL,ALL
FINISH
/VIEW,1,1,1,1
/REPLOT
/SOLU
OUTRES,ALL,1
TIME,20
NSUBST,20,0,20
D,1,UY,-.04
LSWRITE,1
TIME,30
NSUBST,20,0,20
D,1,UY,-.06
LSWRITE,2
TIME,40
NSUBST,100
D,1,UY,-.1
LSWRITE,3
LSSOLVE,1,3
FINISH
/POST26
NSOL,2,1,U,Y,UY
RFORCE,3,1,F,Y,FY
ADD,4,2,,,STRAIN,,,-1/50
ADD,5,3,,,STRESS,,,-1/2500
/AXLAB,X,STRAIN
/AXLAB,Y,STRESS
XVAR,4
PLVAR,5
FINISH
8
