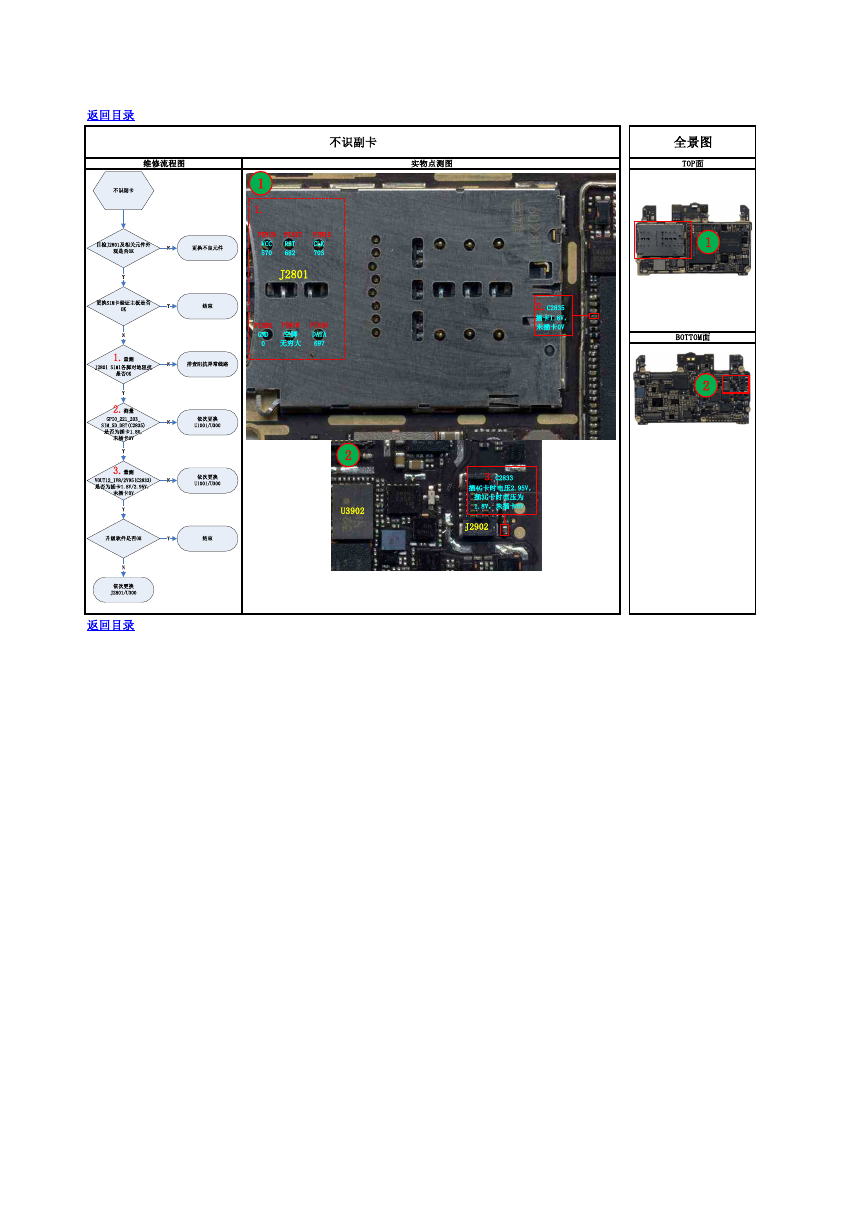

返回目录 维修流程图 实物点测图 不识副卡 1 1. PIN19 VCC 570 PIN17 RST 682 PIN15 CLK 703 J2801 PIN20 GND 0 PIN18 空脚 无穷大 PIN16 DATA 697 2.C2835 插卡1.8V， 未插卡0V 2 U3902 3.C2833 插4G卡时电压2.95V， 插3G卡时电压为 1.8V，未插卡0V J2902 返回目录 全景图 TOP面 1 BOTTOM面 2 不识副卡目检J2801及相关元件外观是否OK更换不良元件NY更换SIM卡验证主板是否OK结束YN1.量测J2801 SIM1各脚对地阻抗是否OK排查阻抗异常线路NY2.测量GPIO_221_203_SIM_SD_DET(C2835)是否为插卡1.8V,未插卡0V依次更换U1001/U300NY3.量测VOUT12_1V8/2V95(C2833)是否为插卡1.8V/2.95V，未插卡0V依次更换U1001/U300N依次更换J2801/U300Y升级软件是否OK结束YN
