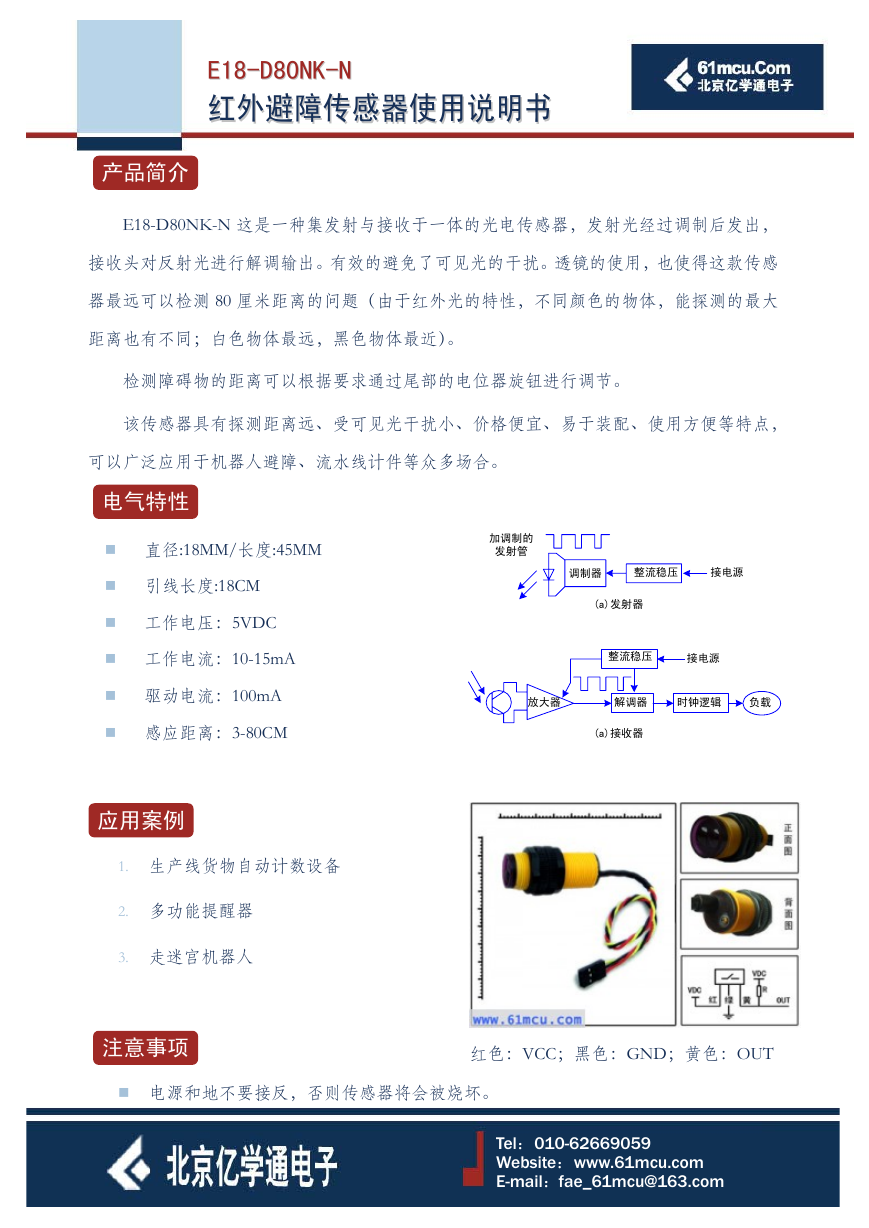

EE1188--DD8800NNKK--NN 红红外外避避障障传传感感器器使使用用说说明明书书 产品简介 E18-D80NK-N 这是一种集发射与接收于一体的光电传感器，发射光经过调制后发出， 接收头对反射光进行解调输出。有效的避免了可见光的干扰。透镜的使用，也使得这款传感 器最远可以检测 80 厘米距离的问题（由于红外光的特性，不同颜色的物体，能探测的最大 距离也有不同；白色物体最远，黑色物体最近）。 检测障碍物的距离可以根据要求通过尾部的电位器旋钮进行调节。 该传感器具有探测距离远、受可见光干扰小、价格便宜、易于装配、使用方便等特点， 可以广泛应用于机器人避障、流水线计件等众多场合。 电气特性 直径:18MM/长度:45MM 加调制的 发射管 调制器 整流稳压 接电源 (a)发射器 整流稳压 接电源 放大器 解调器 时钟逻辑 负载 (a)接收器 引线长度:18CM 工作电压：5VDC 工作电流：10-15mA 驱动电流：100mA 感应距离：3-80CM 应用案例 1. 生产线货物自动计数设备 2. 多功能提醒器 3. 走迷宫机器人 注意事项 红色：VCC；黑色：GND；黄色：OUT 电源和地不要接反，否则传感器将会被烧坏。 Tel：010-62669059 Website：www.61mcu.com E-mail：fae_61mcu@163.com
