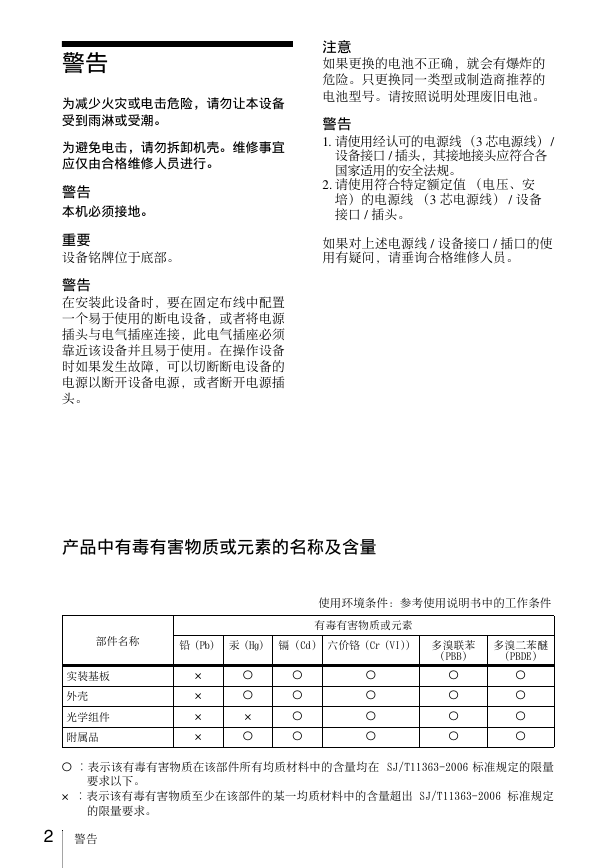

注意如果更换的电池不正确，就会有爆炸的危险。只更换同一类型或制造商推荐的电池型号。请按照说明处理废旧电池。警告 1. 请使用经认可的电源线（3 芯电源线） / 设备接口 / 插头，其接地接头应符合各国家适用的安全法规。 2. 请使用符合特定额定值（电压、安培）的电源线（3 芯电源线） / 设备接口 / 插头。如果对上述电源线 / 设备接口 / 插口的使用有疑问，请垂询合格维修人员。警告为减少火灾或电击危险，请勿让本设备受到雨淋或受潮。为避免电击，请勿拆卸机壳。维修事宜应仅由合格维修人员进行。警告本机必须接地。重要设备铭牌位于底部。警告在安装此设备时，要在固定布线中配置一个易于使用的断电设备，或者将电源插头与电气插座连接，此电气插座必须靠近该设备并且易于使用。在操作设备时如果发生故障，可以切断断电设备的电源以断开设备电源，或者断开电源插头。产品中有毒有害物质或元素的名称及含量使用环境条件：参考使用说明书中的工作条件有毒有害物质或元素部件名称铅 (Pb) 汞 (Hg) 镉 (Cd) 六价铬 (Cr (VI)) 多溴联苯多溴二苯醚 (PBB) (PBDE) 实装基板外壳光学组件附属品 × × × × a a × a a a a a a a a a a a a a a a a a a ︰表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T11363-2006 标准规定的限量要求以下。 × ︰表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T11363-2006 标准规定的限量要求。 2 警告

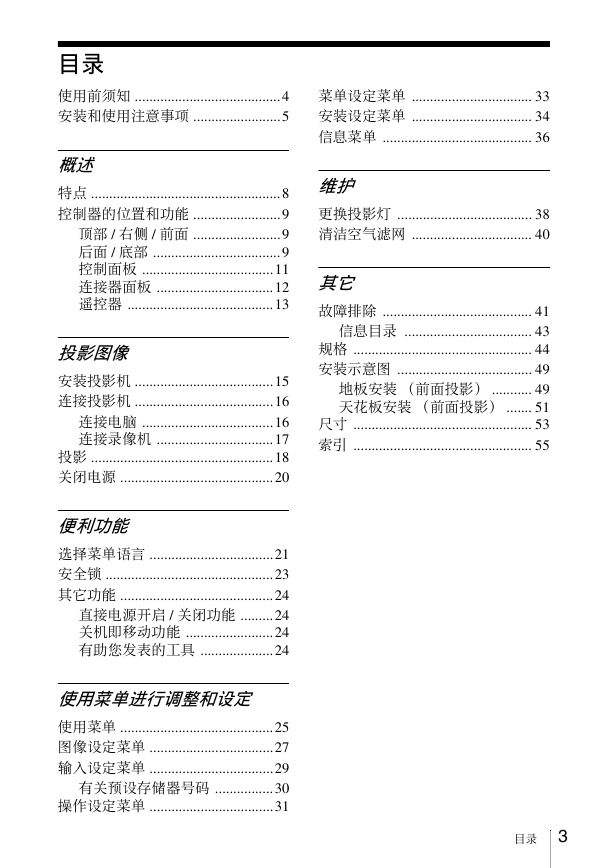

目录使用前须知 ........................................4 安装和使用注意事项 ........................5 菜单设定菜单 ................................. 33 安装设定菜单 ................................. 34 信息菜单 ......................................... 36 概述特点 ....................................................8 控制器的位置和功能 ........................9 顶部 / 右侧 / 前面 ........................9 后面 / 底部 ...................................9 控制面板 ....................................11 连接器面板 ................................12 遥控器 ........................................13 投影图像安装投影机 ......................................15 连接投影机 ......................................16 连接电脑 ....................................16 连接录像机 ................................17 投影 ..................................................18 关闭电源 ..........................................20 便利功能选择菜单语言 ..................................21 安全锁 ..............................................23 其它功能 ..........................................24 直接电源开启 / 关闭功能 .........24 关机即移动功能 ........................24 有助您发表的工具 ....................24 使用菜单进行调整和设定使用菜单 ..........................................25 图像设定菜单 ..................................27 输入设定菜单 ..................................29 有关预设存储器号码 ................30 操作设定菜单 ..................................31 维护更换投影灯 ..................................... 38 清洁空气滤网 ................................. 40 其它故障排除 ......................................... 41 信息目录 ................................... 43 规格 ................................................. 44 安装示意图 ..................................... 49 地板安装（前面投影） ........... 49 天花板安装（前面投影） ....... 51 尺寸 ................................................. 53 索引 ................................................. 55 目录 3

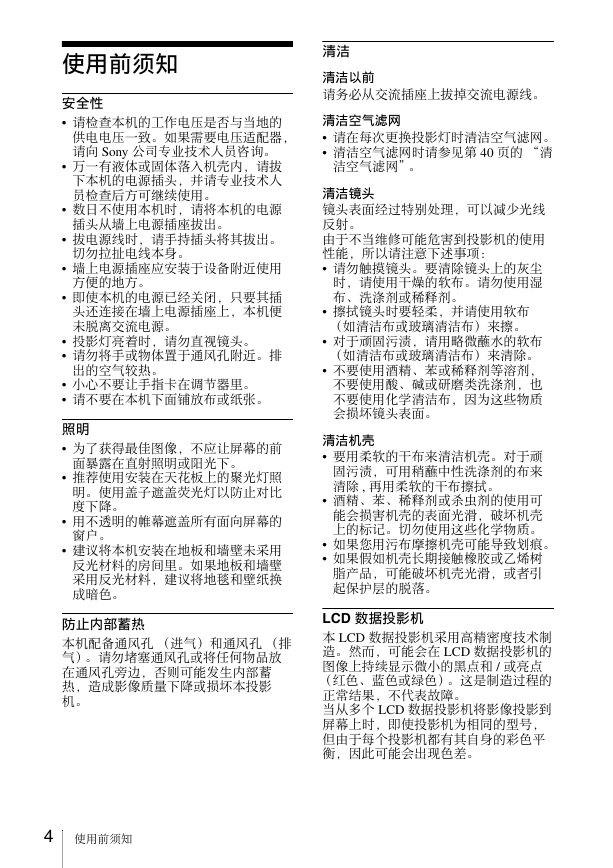

使用前须知安全性 • 请检查本机的工作电压是否与当地的供电电压一致。如果需要电压适配器，请向 Sony 公司专业技术人员咨询。万一有液体或固体落入机壳内，请拔下本机的电源插头，并请专业技术人员检查后方可继续使用。数日不使用本机时，请将本机的电源插头从墙上电源插座拔出。拔电源线时，请手持插头将其拔出。切勿拉扯电线本身。墙上电源插座应安装于设备附近使用方便的地方。即使本机的电源已经关闭，只要其插头还连接在墙上电源插座上，本机便未脱离交流电源。投影灯亮着时，请勿直视镜头。请勿将手或物体置于通风孔附近。排出的空气较热。小心不要让手指卡在调节器里。请不要在本机下面铺放布或纸张。照明为了获得最佳图像，不应让屏幕的前面暴露在直射照明或阳光下。推荐使用安装在天花板上的聚光灯照明。使用盖子遮盖荧光灯以防止对比度下降。用不透明的帷幕遮盖所有面向屏幕的窗户。建议将本机安装在地板和墙壁未采用反光材料的房间里。如果地板和墙壁采用反光材料，建议将地毯和壁纸换成暗色。防止内部蓄热本机配备通风孔（进气）和通风孔（排气）。请勿堵塞通风孔或将任何物品放在通风孔旁边，否则可能发生内部蓄热，造成影像质量下降或损坏本投影机。清洁清洁以前请务必从交流插座上拔掉交流电源线。清洁空气滤网请在每次更换投影灯时清洁空气滤网。清洁空气滤网时请参见第 40 页的 “清洁空气滤网”。清洁镜头镜头表面经过特别处理，可以减少光线反射。由于不当维修可能危害到投影机的使用性能，所以请注意下述事项：请勿触摸镜头。要清除镜头上的灰尘时，请使用干燥的软布。请勿使用湿布、洗涤剂或稀释剂。擦拭镜头时要轻柔，并请使用软布（如清洁布或玻璃清洁布）来擦。对于顽固污渍，请用略微蘸水的软布（如清洁布或玻璃清洁布）来清除。不要使用酒精、苯或稀释剂等溶剂，不要使用酸、碱或研磨类洗涤剂，也不要使用化学清洁布，因为这些物质会损坏镜头表面。清洁机壳要用柔软的干布来清洁机壳。对于顽固污渍，可用稍蘸中性洗涤剂的布来清除 , 再用柔软的干布擦拭。酒精、苯、稀释剂或杀虫剂的使用可能会损害机壳的表面光滑，破坏机壳上的标记。切勿使用这些化学物质。如果您用污布摩擦机壳可能导致划痕。如果假如机壳长期接触橡胶或乙烯树脂产品，可能破坏机壳光滑，或者引起保护层的脱落。 LCD 数据投影机本 LCD 数据投影机采用高精密度技术制造。然而，可能会在 LCD 数据投影机的图像上持续显示微小的黑点和 / 或亮点（红色、蓝色或绿色）。这是制造过程的正常结果，不代表故障。当从多个 LCD 数据投影机将影像投影到屏幕上时，即使投影机为相同的型号，但由于每个投影机都有其自身的彩色平衡，因此可能会出现色差。 4 使用前须知

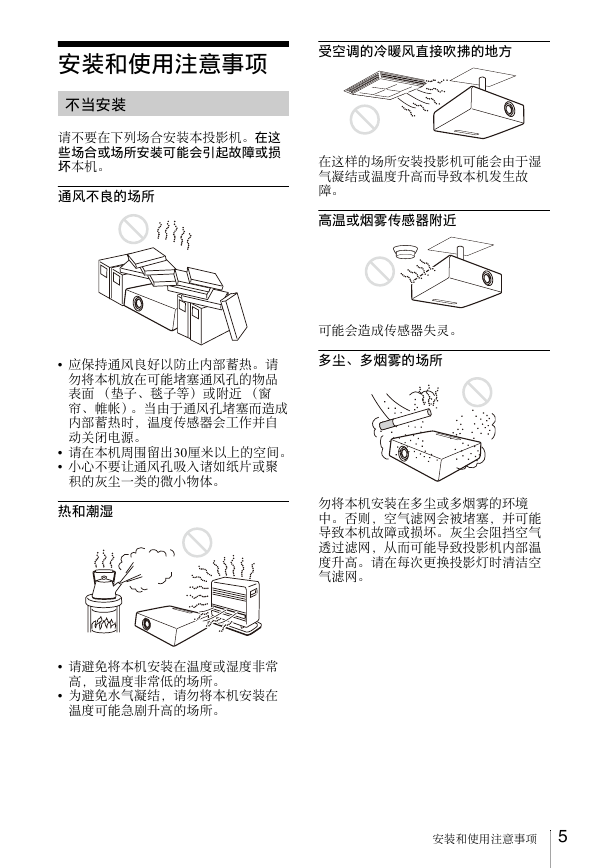

安装和使用注意事项受空调的冷暖风直接吹拂的地方不当安装请不要在下列场合安装本投影机。在这些场合或场所安装可能会引起故障或损坏本机。通风不良的场所在这样的场所安装投影机可能会由于湿气凝结或温度升高而导致本机发生故障。高温或烟雾传感器附近应保持通风良好以防止内部蓄热。请勿将本机放在可能堵塞通风孔的物品表面（垫子、毯子等）或附近（窗帘、帷帐）。当由于通风孔堵塞而造成内部蓄热时，温度传感器会工作并自动关闭电源。请在本机周围留出30厘米以上的空间。小心不要让通风孔吸入诸如纸片或聚积的灰尘一类的微小物体。热和潮湿可能会造成传感器失灵。多尘、多烟雾的场所勿将本机安装在多尘或多烟雾的环境中。否则，空气滤网会被堵塞，并可能导致本机故障或损坏。灰尘会阻挡空气透过滤网，从而可能导致投影机内部温度升高。请在每次更换投影灯时清洁空气滤网。请避免将本机安装在温度或湿度非常高，或温度非常低的场所。为避免水气凝结，请勿将本机安装在温度可能急剧升高的场所。安装和使用注意事项 5

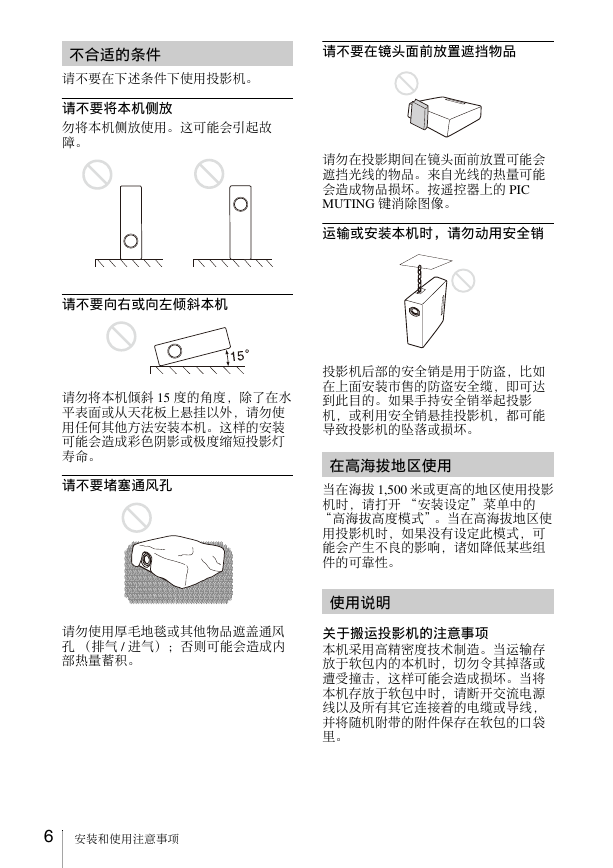

不合适的条件请不要在下述条件下使用投影机。请不要将本机侧放勿将本机侧放使用。这可能会引起故障。请不要在镜头面前放置遮挡物品请勿在投影期间在镜头面前放置可能会遮挡光线的物品。来自光线的热量可能会造成物品损坏。按遥控器上的 PIC MUTING 键消除图像。运输或安装本机时，请勿动用安全销请不要向右或向左倾斜本机请勿将本机倾斜 15 度的角度，除了在水平表面或从天花板上悬挂以外，请勿使用任何其他方法安装本机。这样的安装可能会造成彩色阴影或极度缩短投影灯寿命。请不要堵塞通风孔请勿使用厚毛地毯或其他物品遮盖通风孔（排气 / 进气）；否则可能会造成内部热量蓄积。投影机后部的安全销是用于防盗，比如在上面安装市售的防盗安全缆，即可达到此目的。如果手持安全销举起投影机，或利用安全销悬挂投影机，都可能导致投影机的坠落或损坏。在高海拔地区使用当在海拔 1,500 米或更高的地区使用投影机时，请打开 “安装设定”菜单中的 “高海拔高度模式”。当在高海拔地区使用投影机时，如果没有设定此模式，可能会产生不良的影响，诸如降低某些组件的可靠性。使用说明关于搬运投影机的注意事项本机采用高精密度技术制造。当运输存放于软包内的本机时，切勿令其掉落或遭受撞击，这样可能会造成损坏。当将本机存放于软包中时，请断开交流电源线以及所有其它连接着的电缆或导线，并将随机附带的附件保存在软包的口袋里。 6 安装和使用注意事项

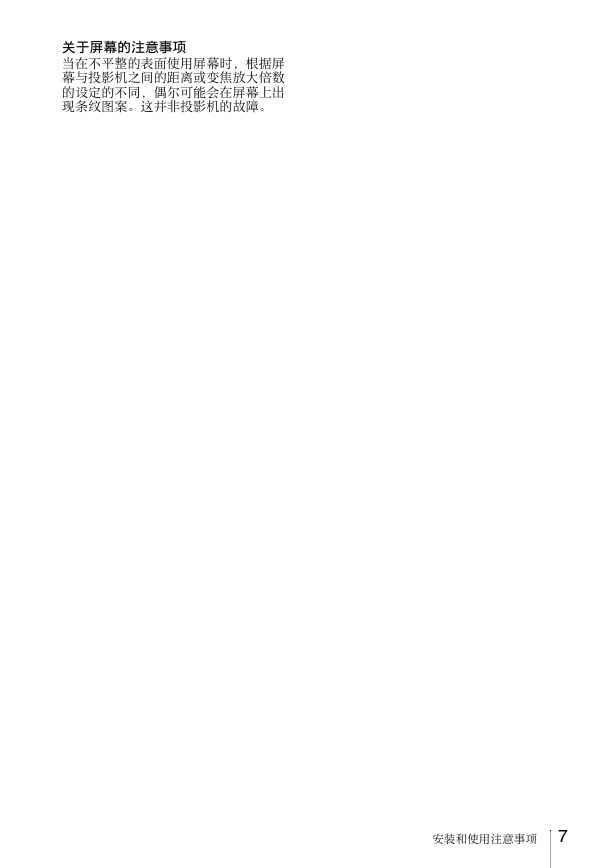

关于屏幕的注意事项当在不平整的表面使用屏幕时，根据屏幕与投影机之间的距离或变焦放大倍数的设定的不同，偶尔可能会在屏幕上出现条纹图案。这并非投影机的故障。安装和使用注意事项 7

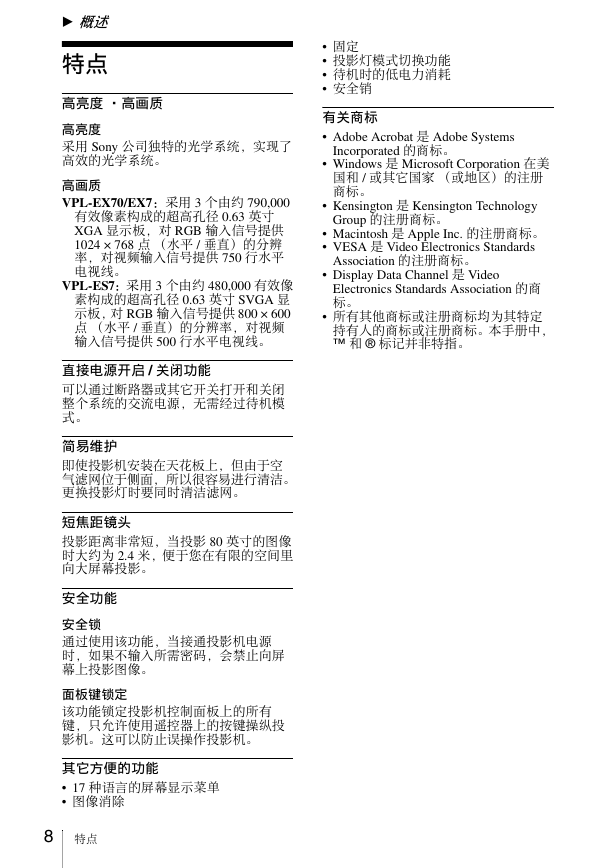

固定投影灯模式切换功能待机时的低电力消耗安全销有关商标 Adobe Acrobat 是 Adobe Systems Incorporated 的商标。 Windows 是 Microsoft Corporation 在美国和 / 或其它国家（或地区）的注册商标。 Kensington 是 Kensington Technology Group 的注册商标。 Macintosh 是 Apple Inc. 的注册商标。 VESA 是 Video Electronics Standards Association 的注册商标。 Display Data Channel 是 Video Electronics Standards Association 的商标。所有其他商标或注册商标均为其特定持有人的商标或注册商标。本手册中， ™ 和 ® 标记并非特指。 B 概述特点高亮度 · 高画质高亮度采用 Sony 公司独特的光学系统，实现了高效的光学系统。高画质 VPL-EX70/EX7：采用 3 个由约 790,000 有效像素构成的超高孔径 0.63 英寸 XGA 显示板，对 RGB 输入信号提供 1024 × 768 点（水平 / 垂直）的分辨率，对视频输入信号提供 750 行水平电视线。 VPL-ES7：采用 3 个由约 480,000 有效像素构成的超高孔径 0.63 英寸 SVGA 显示板，对 RGB 输入信号提供 800 × 600 点（水平 / 垂直）的分辨率，对视频输入信号提供 500 行水平电视线。直接电源开启 / 关闭功能可以通过断路器或其它开关打开和关闭整个系统的交流电源，无需经过待机模式。简易维护即使投影机安装在天花板上，但由于空气滤网位于侧面，所以很容易进行清洁。更换投影灯时要同时清洁滤网。短焦距镜头投影距离非常短，当投影 80 英寸的图像时大约为 2.4 米，便于您在有限的空间里向大屏幕投影。安全功能安全锁通过使用该功能，当接通投影机电源时，如果不输入所需密码，会禁止向屏幕上投影图像。面板键锁定该功能锁定投影机控制面板上的所有键，只允许使用遥控器上的按键操纵投影机。这可以防止误操作投影机。其它方便的功能 17 种语言的屏幕显示菜单图像消除 8 特点
