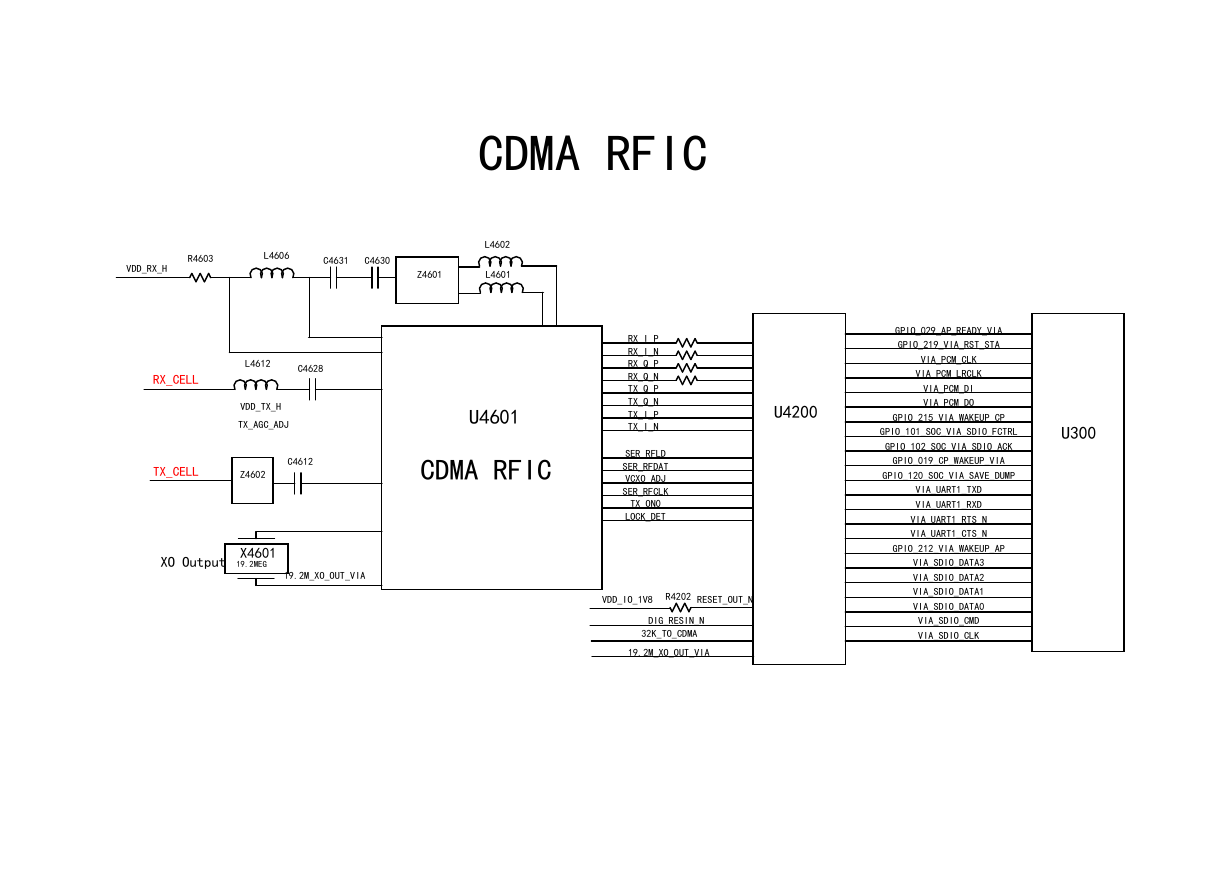

华为P9Plus 原厂图 电路框图 CDMA RFIC电路框图.pdf

第1页 / 共1页
资料共1页,全文预览结束
CDMA RFIC R4603 L4606 C4631 C4630 VDD_RX_H L4602 Z4601 L4601 RX_CELL L4612 C4628 VDD_TX_H TX_AGC_ADJ U4601 TX_CELL Z4602 C4612 CDMA RFIC XO Output X4601 19.2MEG 19.2M_XO_OUT_VIA RX_I_P RX_I_N RX_Q_P RX_Q_N TX_Q_P TX_Q_N TX_I_P TX_I_N SER_RFLD SER_RFDAT VCXO_ADJ SER_RFCLK TX_ON0 LOCK_DET U4200 VDD_IO_1V8 R4202 RESET_OUT_N DIG_RESIN_N 32K_TO_CDMA 19.2M_XO_OUT_VIA U300 GPIO_029_AP_READY_VIA GPIO_219_VIA_RST_STA VIA_PCM_CLK VIA_PCM_LRCLK VIA_PCM_DI VIA_PCM_DO GPIO_215_VIA_WAKEUP_CP GPIO_101_SOC_VIA_SDIO_FCTRL GPIO_102_SOC_VIA_SDIO_ACK GPIO_019_CP_WAKEUP_VIA GPIO_120_SOC_VIA_SAVE_DUMP VIA_UART1_TXD VIA_UART1_RXD VIA_UART1_RTS_N VIA_UART1_CTS_N GPIO_212_VIA_WAKEUP_AP VIA_SDIO_DATA3 VIA_SDIO_DATA2 VIA_SDIO_DATA1 VIA_SDIO_DATA0 VIA_SDIO_CMD VIA_SDIO_CLK
